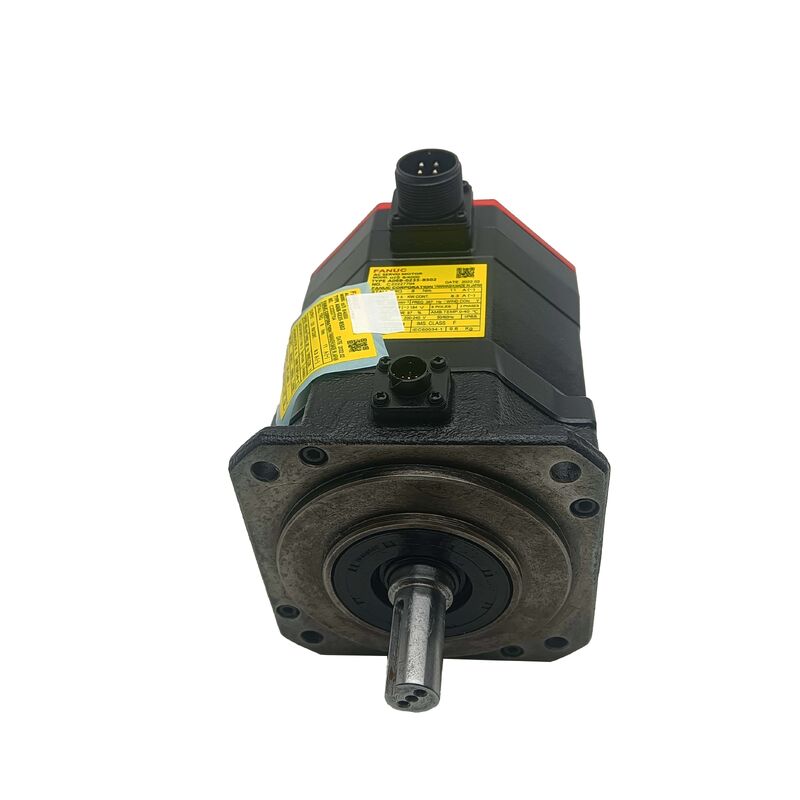

Fanuc A06B-0235-B300 ¢ αiS 8/4000 এসি সার্ভো মোটর 24 ভোল্ট ব্রেক, ট্যাপার শ্যাফ্ট, পরম A1000 পলস কোডার সহ

পণ্যের সংক্ষিপ্ত বিবরণ

পার্ট নম্বরঃA06B-0235-B300

এছাড়াও অনুসন্ধান করা হয়েছে:A06B0235B300, Fanuc A06B-0235-B300, FANUC A06B0235B300

মোটর মডেল:αiS 8/4000

শ্রেণীবিভাগঃফ্যানুক আলফা আইএস সিরিজ এসি ব্রাশলেস সার্ভো মোটর 8 এনএম স্টল টর্ক, 4,000 rpm, কী সহ ট্যাপার শ্যাফ্ট, 24 ভোল্ট স্প্রিং-অ্যাপ্লাইড ইলেক্ট্রোম্যাগনেটিক ব্রেক, পরম A1000 পলস কোডার, আইপি 65

এই মোটরকে সংজ্ঞায়িত করে তিনটি বিশেষ উল্লেখ

দ্যFanuc A06B-0235-B300এটি তিনটি সংজ্ঞায়িত বৈশিষ্ট্যের চারপাশে নির্মিত যা সরাসরি এর অংশ নম্বর উপসর্গটিতে উপস্থিত হয় এবং একসাথে এটি কোন অক্ষ এবং অ্যাপ্লিকেশনগুলি পরিবেশন করে তা সঠিকভাবে বর্ণনা করে।

৮ এনএম স্টল টর্চ ৪০০০ আরপিএম এ।αiS 8/4000 একটি প্রমাণিত মাঝারি ক্ষমতাযুক্ত মেশিন টুল সার্ভো মোটর যা মাঝারি আকারের সিএনসি অক্ষগুলিতে ভারী কাটিয়া শক্তি বজায় রাখার জন্য পর্যাপ্ত স্টল টর্ক সরবরাহ করে।এবং যথেষ্ট গতির দ্রুত ক্রস সত্যিই উত্পাদনশীল করতে২.৫ কিলোওয়াট নামমাত্র শক্তির সাথে, এটি ফ্যানুকের আলফা আইএস পরিবারের অন্যতম বহুল ব্যবহৃত মোটর।

চাবি দিয়ে ক্যাপার শ্যাফ্ট।The TPR designation is Fanuc's standard CNC machine tool shaft interface — a precision-ground taper that self-centres the coupling hub and a key that transmits torque mechanically through the shaft-hub jointএকই মোটরের B000 (ব্রেক ছাড়াই) ভেরিয়েন্টের একই পারফরম্যান্স রয়েছে; চাবিযুক্ত কোপিয়ার শ্যাফ্টটি পরিবার জুড়ে ভাগ করা হয়।

24 ভোল্ট স্প্রিং প্রয়োগ ইলেকট্রোম্যাগনেটিক ব্রেক।এটি B300 উপসর্গটি বেস B000 কনফিগারেশনের উপরে যোগ করে। শ্যাফ্টটি মুক্ত রাখতে ব্রেক কয়েলটিকে 24 ভি ডিসি দিয়ে শক্তি দেওয়া উচিত।যে ভোল্টেজ অপসারণ করুন যে কোন কারণে এবং স্প্রিং অবিলম্বে ব্রেক ডিস্ক বন্ধ. পরিকল্পিত সার্ভো-অফ, ই-স্টপ, পাওয়ার বিচ্ছিন্নতাঃ কোন সক্রিয় সিস্টেমের উপর নির্ভর না করে অক্ষটি যান্ত্রিকভাবে ধরে রাখে।

একসাথে, এই তিনটি বৈশিষ্ট্য একটি মোটর বর্ণনা করে যা বিশেষভাবে উল্লম্ব অক্ষ এবং ফ্যানুক নিয়ন্ত্রিত সিএনসি মেশিন টুলগুলিতে মহাকর্ষ-লোডযুক্ত প্রক্রিয়াগুলির জন্য নির্মিত।

টেকনিক্যাল স্পেসিফিকেশন

৮ এনএম, ৪০০০ আরপিএম: এই মোটরটি মেশিন অক্ষের উপর কী সরবরাহ করে

αiS 8/4000 হালকা অক্ষের জন্য উপযুক্ত 4 এনএম মোটরগুলির উপরে ফ্যানুকের আলফা আইএস সার্ভো মোটর পরিবারের উত্পাদনশীল মাঝারি পরিসরে অবস্থিত,সবচেয়ে ভারী মেশিনিং সেন্টার ড্রাইভ পরিবেশনকারী 12 এনএম এবং 22 এনএম মোটরগুলির নীচে.

আট নিউটন-মিটার স্টল টর্ক সরাসরি বল-স্ক্রু অক্ষের উপর যান্ত্রিক শক্তিতে অনুবাদ করে। 10 মিমি পিচ স্ক্রুতে 90% স্ক্রু দক্ষতায়, 8 এনএম প্রায় 4 টি সমর্থন করে।প্রায় শূন্য গতিতে 5 kN অক্ষীয় শক্তি √ গভীর খননের সময় লোডের অবস্থা, ভারী চিপ লোড অধীনে মুখোমুখি, বা একটি Z- অক্ষ ড্রাইভ ছাড়া মহাকর্ষ বিরুদ্ধে একটি ভারী spindle মাথা রাখা। এই টর্ক বাজেট যে মাঝারি বিন্যাসের উল্লম্ব যন্ত্র কেন্দ্র, ঘোরানো কেন্দ্র Z- অক্ষ,এবং অনুরূপ Fanuc নিয়ন্ত্রিত সরঞ্জাম সাধারণত প্রায় ডিজাইন করা হয়.

৪০০০ আরপিএম রেট স্পিডে,মোটর একটি 10 মিমি পিচ বল স্ক্রু 40 মিমি / মিনিট সরাসরি সংযুক্তিতে সরিয়ে দেয় যা মোটর এবং স্ক্রু মধ্যে একটি গতি হ্রাস পর্যায়ে প্রয়োজন ছাড়াই বেশিরভাগ মেশিন টুল অক্ষের উপর ব্যবহারিক দ্রুত ট্র্যাভার্স জন্য যথেষ্টএকক মোটরে 8 এনএম স্ট্যান্ড টর্ক এবং 4,000 rpm ট্রাভার্সাল স্পিডের সমন্বয় αiS 8/4000কে অক্ষগুলির জন্য স্বাভাবিক পছন্দ করে তোলে যা তাদের কাজের চক্র উভয়ই ব্যয় করেঃ ধীর,উচ্চ-শক্তির কাটিয়া পর্ব এবং অবস্থানগুলির মধ্যে দ্রুত ক্রস.

২৪ ভোল্টের ব্রেকঃ উৎপাদন ক্ষেত্রে "স্প্রিং-অ্যাপ্লাইড" আসলে কী বোঝায়

A06B-0235-B300 এর ইলেকট্রোম্যাগনেটিক ব্রেক শুধু সুবিধাজনক বৈশিষ্ট্য নয়।এটি কিভাবে কাজ করে তা সঠিকভাবে বোঝা এবং প্রতিটি অপারেটিং অবস্থার অধীনে এটি কীভাবে আচরণ করে তা একটি উল্লম্ব অক্ষের জন্য সঠিক মোটর নির্দিষ্ট করার জন্য শুরু পয়েন্ট.

ব্রেকস্প্রিং প্রয়োগ এবং বৈদ্যুতিকভাবে মুক্তি. স্প্রিং সর্বদা ঘর্ষণ ডিস্ক জড়িত রাখে. 24V ডিসি সঙ্গে ব্রেক কয়েল energizing একটি চৌম্বকীয় শক্তি যে স্প্রিং অতিক্রম এবং ব্রেকিং পৃষ্ঠ থেকে দূরে ডিস্ক উত্তোলন সৃষ্টি করে,গতির জন্য শ্যাফ্ট মুক্তিশ্যাফ্টের ঘূর্ণনের প্রতিটি সময়কালে কয়েলকে শক্তিযুক্ত থাকতে হবে।

এর পরিণতি সহজঃ শ্যাফ্টটি ডিফল্টরূপে যান্ত্রিকভাবে ধরে রাখা হয়। যে কোন ঘটনা যা ব্রেক কয়েল থেকে 24 ভোল্ট সরিয়ে দেয় ∙ একটি ই-স্টপ কমান্ড, একটি প্যানেল পাওয়ার ত্রুটি, একটি নেটওয়ার্ক বিচ্ছিন্নতা,অথবা একটি চক্র শেষে একটি পরিকল্পিত সার্ভো-অফ ✓ অবিলম্বে কয়েল মুক্তি এবং ব্রেক বন্ধ. অক্ষটি বিদ্যুৎ অপসারণের সময় যে অবস্থানেই ছিল সে অবস্থানেই থাকে। কোন সফটওয়্যার নেই। কোন সিএনসি নেই। কোন এম্প্লিফায়ার নেই। স্প্রিং ব্রেককে প্যাসিভ এবং নিঃশর্তভাবে বন্ধ করে দেয়।

ঠিক এই কারণেই উল্লম্ব অক্ষগুলোতে স্প্রিংযুক্ত ব্রেকের প্রয়োজন হয়। যখন একটি Z- অক্ষ একটি স্পিন্ডল হেড সমাবেশের পুরো ওজন বহন করে,সার্ভো ব্লকের যেকোনো ক্ষতি ০ পরিকল্পনা বা অপ্রত্যাশিত ০ যান্ত্রিক ব্রেক ছাড়া অক্ষের পতন ঘটায়. A06B-0235-B300 এর স্প্রিং-প্রয়োগ ব্রেক এটি প্রতিরোধ করে। স্পিন্ডল মাথা প্রতি স্টপ ইভেন্ট, প্রতিটি শক্তি চক্র, এবং প্রতিটি জরুরী অবস্থা যে মেশিন সম্মুখীন মাধ্যমে অবস্থান রাখে।

ব্রেক সার্কিটের প্রয়োজনীয়তা।ব্রেক কয়েলকে মেশিন প্যানেলে 24V ডিসি সরবরাহের প্রয়োজন, সার্ভো এম্প্লিফায়ারের শক্তি থেকে পৃথক। একটি রিলে কয়েলটি স্যুইচ করে,এবং ওভারজাক দমন (একটি ডিসি কয়েল জুড়ে একটি ফ্লাইব্যাক ডায়োড) কয়েল deenergizes যখন অনুঘটক ভোল্টেজ স্পাইক থেকে রিলে পরিচিতি রক্ষা করার জন্য বাধ্যতামূলকফ্যানুক সিএনসির ব্রেক রিলিজ আউটপুট সার্ভো লক প্রতিষ্ঠিত হওয়ার আগে ব্রেক রিলিজ রোধ করতে সার্ভো অ্যাক্টিভের সাথে ব্রেক রিলিজ টাইমিং সমন্বয় করে।

ব্রেক সিকোয়েন্সিং।একটি ব্রেক করা অক্ষ সক্ষম করার সময় সঠিক ক্রমঃ প্রথমে সার্ভো লক স্থাপন করুন, তারপর ব্রেকটি ছেড়ে দিন। অক্ষম করার সময় সঠিক ক্রমঃ সার্ভো নিয়ন্ত্রণের অধীনে বিশ্রামের জন্য হ্রাস করুন, ব্রেকটি চালু করুন,তারপর সার্ভো সক্রিয় অপসারণএকটি চলমান শ্যাফ্টের উপর ব্রেক প্রয়োগ করা তাপ উৎপন্ন করে এবং ব্রেক ডিস্ক পরিধান ত্বরান্বিত করে। এই ক্রম অনুসরণ করে মোটরের অপারেটিং জীবন জুড়ে ব্রেক পরিষেবা জীবন প্রসারিত করে।

ট্যাপার শ্যাফ্টঃ মেশিন টুল স্ট্যান্ডার্ড একটি কারণ জন্য

A06B-0235-B300 এর কোপার শ্যাফ্ট ইন্টারফেসটি সিএনসি মেশিন টুল সার্ভো অক্ষের জন্য ফ্যানুকের স্ট্যান্ডার্ড,এবং এটা দুই যান্ত্রিক বৈশিষ্ট্য যা ইনস্টলেশন এবং সার্ভিস ঘটনা হাজার হাজার জুড়ে গুরুত্বপূর্ণ মাধ্যমে যে অবস্থা অর্জন.

ইনস্টলেশনে স্ব-কেন্দ্রিক।কোপার জ্যামিতি স্বয়ংক্রিয়ভাবে শ্যাফ্ট-শেষ থ্রেডের মাধ্যমে একটি টানা বোল্ট দিয়ে শ্যাফ্টের উপর টানা হয় যখন সংযোগের হাবকে কেন্দ্র করে।মোটর এবং চালিত শ্যাফ্ট অক্ষ কোন ম্যানুয়াল সমন্বয় ছাড়া টাইট জ্যামিতিক সহনশীলতা সারিবদ্ধ, শিম ছাড়া, এবং লেজার সমন্বয় সরঞ্জাম ছাড়া।হাবটি প্রতিবার একই অবস্থানে বসে থাকে whether মেশিন নির্মাতার কারখানায় মাউন্ট করা হোক বা ফিল্ড সার্ভিস ইঞ্জিনিয়ার দ্বারা বছর পরে একটি ব্যর্থ মোটর প্রতিস্থাপন করা হোক.

চাবি দিয়ে পজিটিভ টর্ক ট্রান্সমিশন।চাবিটি শ্যাফ্ট এবং হাব উভয় ক্ষেত্রেই ম্যাচিং কীওয়ে স্লট দখল করে, কেবলমাত্র কোপার ঘর্ষণের পরিবর্তে চাবিটির কাঁচা ক্রস-সেকশনের মাধ্যমে টর্ক প্রেরণ করে। Eight Newton-metres stall torque and the higher peak torques during aggressive axis acceleration cycles are all transmitted through the key — a mechanically robust path that does not degrade with service hours, কম্পনের অধীনে শিথিল হয় না, এবং সময়ের সাথে সাথে একটি নির্দিষ্ট clamping শক্তি বজায় রাখার উপর নির্ভর করে না।

মেশিন টুল নির্মাতাদের জন্য তাদের অক্ষের কনফিগারেশনে একটি একক সার্ভো কপলিং হাব ডিজাইনের উপর স্ট্যান্ডার্ডিং,কনিষ্ঠ শ্যাফ্ট মানে একই হাব একই ফ্রেম আকারের αiS পরিবারের প্রতিটি মোটর ফিট করেযখন ইঞ্জিনিয়ার একটি ভারী অক্ষের জন্য একটি αiS 8/4000 এর পরিবর্তে একটি αiS 4/4000 নির্বাচন করে, তখন সংযোগ হার্ডওয়্যার অপরিবর্তিত থাকে।

আলফা আই এ১০০০ পলস কোডারঃ প্রতিটি স্টপে পরম অবস্থান

দ্যআলফা আই এ১০০০মোটরের সম্পূর্ণ বর্ণনায় "a1000" হল Fanuc-এর সিরিয়াল নিখুঁত এনকোডার,000বিশেষ করে ব্রেক করা উল্লম্ব অক্ষের উপর, নিখুঁত এনকোডার মান অবস্থান রেজোলিউশনের বাইরে যায়।

যখন একটি উল্লম্ব Z- অক্ষ বন্ধ হয়, পরিকল্পনা করা হয় বা না, স্প্রিং-প্রয়োগ ব্রেক স্পিন্ডল মাথা অবস্থান ধরে রাখে। একই সময়ে,A1000 এর মাল্টি-টার্ন পরম কাউন্টার মেমরিতে সঠিক শ্যাফ্ট কোণ বজায় রাখে, Fanuc αi সার্ভো এম্প্লিফায়ারের ব্যাকআপ ব্যাটারি দ্বারা বজায় রাখা হয়। যখন মেশিনটি ব্যাক আপ হয়, তখন এম্প্লিফায়ারটি অবিলম্বে পরম অবস্থানটি পড়ে। সিএনসি সঠিকভাবে জানে যে জেড-অক্ষটি কোথায়।সার্ভো লক স্থাপন করা হয়েছে. ব্রেক মুক্তি ক্রম চালানো হয়. অক্ষ কোন হোমিং আন্দোলন ছাড়া, যে কোন অবস্থান থেকে এটি বন্ধ থেকে প্রস্তুত হয়.

এমন একটি মেশিনে যেখানে Z- অক্ষের হোমিং আন্দোলনের জন্য কাজের এলাকা থেকে ফিক্সচার বা টুলিংয়ের ম্যানুয়াল ক্লিয়ারিং প্রয়োজন, এটি অপারেশনালভাবে গুরুত্বপূর্ণ।মেশিন পুনরায় শুরু করার আগে মাঝামাঝি চক্রের বিদ্যুৎ বিচ্ছিন্নতা ম্যানুয়াল হস্তক্ষেপের প্রয়োজন হয় নাব্রেকটি নিরাপদে অক্ষকে ধরে রেখেছিল; এনকোডার অবস্থানটি মনে রেখেছিল; স্টার্ট আপ তাত্ক্ষণিক এবং স্বয়ংক্রিয়।

১টার দিকে,000প্রতি ঘূর্ণন প্রতি,000 গণনা, একটি 10 মিমি পিচ বল স্ক্রু উপর এনকোডার রেজোলিউশন গণনা প্রতি 10 ন্যানোমিটার ¢ অনেক সূক্ষ্ম যে কোন যান্ত্রিক সম্মতি অক্ষের অনুমতি দেয়।অবস্থান লুপ এই রেজোলিউশনে বন্ধ, যা সুনির্দিষ্ট মেশিনিং সেন্টারগুলি উত্পাদনে সরবরাহ করে এমন সাব-মাইক্রন পুনরাবৃত্তিযোগ্যতা সক্ষম করে।

ব্যাটারি রক্ষণাবেক্ষণ।A1000 এর পরম কাউন্টারটি তার ব্যাক-আপ ব্যাটারিকে পর্যায়ক্রমে প্রতিস্থাপন করতে হবে। ব্যাটারি সম্পূর্ণরূপে নিষ্কাশিত হওয়ার আগে ফ্যানুক সিএনসি একটি ব্যাটারি অ্যালার্ম জারি করে।প্রথম অ্যালার্ম এ ব্যাটারি অবিলম্বে প্রতিস্থাপন করুন ✓ একটি নিষ্ক্রিয় ব্যাটারি কাউন্টার পুনরায় সেট করে এবং একটি রেফারেন্স-ফিরে আসা চক্র প্রয়োজন, যা একটি উল্লম্ব অক্ষের উপর উত্পাদন পুনরায় শুরু করার আগে একটি পরিচালিত, তত্ত্বাবধানে হোমিং আন্দোলন মানে।

A06B-0235 সিরিজ: যেখানে B300 বসে

A06B-0235 প্রোডাক্ট সিরিজটি শ্যাফ্ট কনফিগারেশন, ব্রেক ভোল্টেজ এবং এনকোডার প্রকার জুড়ে সম্পূর্ণ αiS 8/4000 মোটর পরিবারকে কভার করেঃ

B300 হল কনিয়ার শ্যাফ্ট, 24 ভোল্ট ব্রেক, পরম এনকোডার সমন্বয়, যা 24 ভোল্ট ব্রেক সাপ্লাই সার্কিটযুক্ত মেশিনে উল্লম্ব αiS 8/4000 অক্ষের জন্য স্ট্যান্ডার্ড স্পেসিফিকেশন।B605 বিভিন্ন ব্রেক সরবরাহ স্পেসিফিকেশন সঙ্গে মেশিনের জন্য একটি 90V ব্রেক কয়েল বহন করেঅন্যথায় পারফরম্যান্স একই রকম হবে।

সাধারণ অ্যাপ্লিকেশন

সিএনসি উল্লম্ব মেশিনিং সেন্টারে উল্লম্ব Z- অক্ষ।A06B-0235-B300 এর জন্য প্রাথমিক অ্যাপ্লিকেশন। উল্লম্ব মেশিনিং সেন্টারে স্পিন্ডল হেড Z- অক্ষ যেখানে স্পিন্ডল সমাবেশের ভর কম গতির Z- ফিড অপারেশনগুলির সময় 8 এনএম স্ট্যান্ড টর্ক প্রয়োজন,এবং স্প্রিং-প্রয়োগ ব্রেক প্রতিটি স্টপ এ স্পিন্ডল মাথা যান্ত্রিকভাবে ধরে রাখে, মেশিন বন্ধ, ই-স্টপ, এবং বিদ্যুৎ বিচ্ছিন্নতা.

সিএনসি টার্নিং সেন্টারে Z- অক্ষ।সিএনসি টার্নিং সেন্টারগুলিতে ক্যারেজ জেড-অক্ষ ড্রাইভ যেখানে ক্যারেজ এবং টুল পোস্ট সমন্বয়ের একটি মহাকর্ষীয় উপাদান রয়েছে Z দিক বরাবর কুলুঙ্গি বা উল্লম্ব মেশিন কনফিগারেশনেযান্ত্রিকভাবে ব্রেক ধরে রাখা প্রয়োজন.

উল্লম্ব উপাদান সহ প্যালেট চেঞ্জার এবং ঘোরানো টেবিল ড্রাইভ।সার্ভো চালিত প্যালেট লিফট মেশিন, উল্লম্ব সূচক স্টেশন,এবং মেশিনিং সেলগুলিতে টিল্টিং রোটারি টেবিল ড্রাইভ যেখানে সার্ভো নিষ্ক্রিয় থাকলে লোড হওয়া প্রক্রিয়াটিকে যান্ত্রিকভাবে অবস্থান ধরে রাখতে হবে.

উল্লম্ব প্রেস এবং গঠনের মেশিন ফিড অক্ষ।সার্ভো-অ্যাক্টিভড প্রেস ফিড অক্ষ, ডাই অ্যাক্সেস ড্রাইভ,বিশেষ যন্ত্রপাতি যন্ত্রপাতিতে উল্লম্ব র্যাম ড্রাইভ যেখানে উল্লম্ব অক্ষের ভর এবং লোড উভয় αiS 8/4000 এর টর্ক ক্ষমতা এবং B300 এর ব্যর্থতা সুরক্ষিত ব্রেকিং উভয়ই প্রয়োজন.

টুল ম্যাগাজিন উল্লম্ব উত্তোলন এবং সূচকীয় অক্ষ।Vertical tool magazine lift mechanisms and servo-driven tool change arm vertical travel axes on CNC machining centres where the tool magazine or changer must hold a defined position under gravity when the servo is off.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A06B-0235-B300 এবং A06B-0235-B000 এর মধ্যে পার্থক্য কী?

একমাত্র কার্যকরী পার্থক্য হল ইলেক্ট্রোম্যাগনেটিক ব্রেক।B000 এর কোন ব্রেক নেই√ ফ্যানুক সার্ভো ব্লক দ্বারা বিশ্রামের স্থানে অক্ষের অবস্থান বজায় রাখা হয়, যার জন্য সার্ভো এম্প্লিফায়ারকে চালিত এবং সক্রিয় থাকতে হবে।B300 একটি স্প্রিং-প্রয়োগ 24V ব্রেক আছেযা ব্রেক কয়েলটি শক্তিহীন হলে যান্ত্রিকভাবে শ্যাফটি ধরে রাখে, সার্ভো স্টেট নির্বিশেষে। উভয় মোটর একই স্ট্যান্ড টর্ক (8 এনএম), নামমাত্র গতি (4,000 rpm) ভাগ করে নেয়,শ্যাফ্টের ধরন (কি দিয়ে কোপার), এবং এনকোডার (A1000 পরম) । কোন মহাকর্ষীয় লোড সঙ্গে অনুভূমিক অক্ষ উপর B000 ব্যবহার করুন; উল্লম্ব অক্ষ উপর B300 ব্যবহার করুন, কাত ফিড,এবং যে কোন যন্ত্রপাতি যেখানে সার্ভো-অফ অবস্থায় অকেজো অক্ষের গতি বিপজ্জনক হবে.

প্রশ্ন ২ঃ ই-স্টপ বা পাওয়ার হ্রাসের সময় কি ২৪ ভোল্টের ব্রেকটি স্বয়ংক্রিয়ভাবে কাজ করে?

হ্যাঁ, স্প্রিং-প্রয়োগ করা নকশার ঠিক এইটুকুই। স্প্রিংটি ডিফল্টরূপে ব্রেক বন্ধ রাখে। শ্যাফ্টকে মুক্ত রাখতে 24 ভি ডিসি দিয়ে কয়েলকে অবিচ্ছিন্নভাবে শক্তি দেওয়া উচিত।যে কোন ঘটনা যা 24V ️ ই-স্টপ অপসারণ করে, পাওয়ার বিচ্ছিন্নতা, এম্প্লিফায়ার ত্রুটি, বা পরিকল্পিত সার্ভো-অফ ∙ অবিলম্বে কয়েল ছেড়ে দেয় এবং স্প্রিং ব্রেক বন্ধ। এই আচরণ কোন সফটওয়্যার, কোন CNC প্রয়োজন,এবং কোন সক্রিয় সিস্টেম চালানোর জন্যএটি শর্তহীন এবং তাত্ক্ষণিক। ব্রেক কয়েলটি শক্তিহীন হওয়ার সময় অক্ষটি যে অবস্থানেই ছিল তা ধরে রাখে।

প্রশ্ন 3: কোন সার্ভো এম্প্লিফায়ার এবং সিএনসি A06B-0235-B300 এর সাথে সামঞ্জস্যপূর্ণ?

A06B-0235-B300 এর জন্য একটিFanuc αi সিরিজের সার্ভো এম্প্লিফায়ার (αiSV)✅ αiSV 20 বা αiSV 40 মেশিনের কনফিগারেশন এবং পিক বর্তমানের প্রয়োজনীয়তার উপর নির্ভর করে αiS 8/4000 পাওয়ার স্তরের জন্য আদর্শ। সামঞ্জস্যপূর্ণ সিএনসি প্ল্যাটফর্মগুলির মধ্যে Fanuc সিরিজ 0i-D, 0i-F, 15i,১৬i, 18i, 21i, 30i, এবং 31i। মোটরটি পুরানো প্রথম প্রজন্মের α বা αC সিরিজের এম্প্লিফায়ার বা Fanuc β সিরিজের ড্রাইভগুলির সাথে সামঞ্জস্যপূর্ণ নয়।সিএনসি অক্ষের পরামিতিগুলি αiS 8/4000 মোটর টাইপের উপর সেট করা উচিত, এবং ব্রেক রিলিজ টাইমিং পরামিতি উল্লম্ব অক্ষ অ্যাপ্লিকেশন জন্য কনফিগার করা আবশ্যক।

প্রশ্ন 4: A1000 পরম এনকোডার কি শক্তি হ্রাসের পরে একটি রেফারেন্স রিটার্নের প্রয়োজন দূর করে?

হ্যাঁ, এ১০০০ একটি সিরিয়ালনিখুঁত এনকোডারযা সার্ভো এম্প্লিফায়ারের একটি ব্যাক-আপ ব্যাটারির মাধ্যমে পাওয়ার-অফ ইভেন্টের মাধ্যমে মাল্টি-টার্নিং পজিশন বজায় রাখে।যখন মেশিন কোন স্টপ পর ফিরে পাওয়ার্ড ¢ পরিকল্পনা বা না ¢ CNC অবিলম্বে পরম অবস্থান reads. স্প্রিং-প্রয়োগ ব্রেক স্থানে অক্ষ রাখা; এনকোডার সঠিক অবস্থান স্মরণ। কোন হোমিং আন্দোলন প্রয়োজন হয় না। এই উল্লম্ব অক্ষ উপর একটি উল্লেখযোগ্য অপারেশন সুবিধা,যেখানে শক্তির ক্ষতির পর একটি হোমিং আন্দোলন সাবধানে ক্রম প্রয়োজন এবং এটি নিরাপদ চালানোর আগে কাজের এলাকা ম্যানুয়াল খালি প্রয়োজন হতে পারে.

প্রশ্ন ৫ঃ বি৩০০ (২৪ ভি ব্রেক) এবং বি৬০৫ (৯০ ভি ব্রেক) ভেরিয়েন্টের মধ্যে পার্থক্য কী?

উভয়ই স্প্রিং-প্রয়োগ করা ইলেক্ট্রোম্যাগনেটিক ব্রেক, কী সহ কোপার শ্যাফ্ট এবং A1000 পরম এনকোডার সহ αiS 8/4000 মোটর। একমাত্র পার্থক্য হলব্রেক কয়েল ভোল্টেজ:B300 একটি 24V DC ব্রেক সরবরাহ উপর কাজ করে, যখনB605 একটি 90V DC ব্রেক সরবরাহ উপর কাজ করে. যান্ত্রিক কর্মক্ষমতা, টর্ক স্পেসিফিকেশন, এনকোডার, এবং এম্প্লিফায়ার সামঞ্জস্যতা একই। ব্রেক ভোল্টেজ মেশিনের প্যানেল ব্রেক সরবরাহ সার্কিট সাথে মিলতে হবে।বেশিরভাগ আধুনিক ফ্যানুক সিএনসি মেশিন টুলস 24 ভি ডিসি ব্রেক সার্কিট ব্যবহার করে, B300 কে সর্বাধিক সাধারণ রূপ হিসাবে তৈরি করে, তবে পুরানো বা বিশেষায়িত মেশিনগুলি 90V ব্যবহার করতে পারে।
