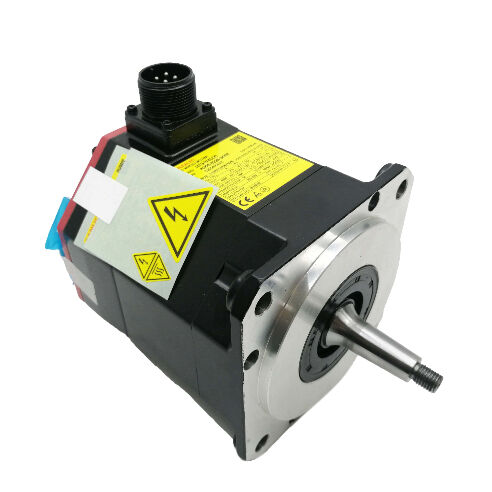

Fanuc এসি সার্ভো মোটর A06B-0235-B101
FANUC A06B-0235-B101 এসি সার্ভো মোটর ∙ AiS8/4000 স্ট্রেইট শ্যাফ্ট সিএনসি ড্রাইভ মোটর
পারফরম্যান্স-অপ্টিমাইজড ডিজাইন
দ্যFANUC A06B-0235-B101সিএনসি ফিড অক্ষের জন্য নির্ভরযোগ্য পারফরম্যান্স প্রদান করে যেখানে টর্ক ট্রান্সমিশন ঘর্ষণ বা যান্ত্রিক interlock মাধ্যমে ঘটে, শক্তি বন্ধ রাখা ব্রেক প্রয়োজন অপসারণ।FANUC i1000 ইমপলস কোডারের সাথে এই সোজা মসৃণ শ্যাফ্ট (SLK) কনফিগারেশন শিল্প অ্যাপ্লিকেশনগুলিতে সঠিক অবস্থান ফিডব্যাক সরবরাহ করে.
- 2.5 কিলোওয়াট নামমাত্র শক্তি৮ এনএম স্ট্যান্ড টর্ক সহ
- 4,000 RPM সর্বোচ্চ গতিউচ্চ পারফরম্যান্স অ্যাপ্লিকেশনের জন্য
- ২৬৭ হার্জ এ ৩ ফেজ ১৮৪ ভোল্টমোটর ভোল্টেজ স্পেসিফিকেশন
- সুরক্ষা রেটিং IP65শীতল পদার্থ প্রতিরোধী কাজ করার জন্য
- i1000 ইনক্রিমেন্টাল এনকোডারপ্রতি ঘূর্ণায় ১,০০০ পালস
সুগম শ্যাফ্ট বিনা কীওয়ে (এসএলকে) কপলিং ইনস্টলেশনকে সহজ করে তোলে যেখানে ঘর্ষণ clamping হল প্রাথমিক সংযোগ পদ্ধতি,মূল সমন্বয় সমস্যা দূর করা এবং চাপের ঘনত্বের পয়েন্ট হ্রাস করা.
টেকনিক্যাল স্পেসিফিকেশন
| প্যারামিটার |
মূল্য |
| পার্ট নম্বর |
A06B-0235-B101 |
| সিরিজ |
A06B-0235 |
| মডেল |
আইএস ৮/৪০০০ |
| নামমাত্র আউটপুট |
2.5 কিলোওয়াট |
| স্টল টর্চ |
৮ এনএম |
| সর্বাধিক গতি |
4,000 RPM |
| মোটর ভোল্টেজ |
১৮৪ ভোল্ট, ৩ ফেজ / ২৬৭ হার্জ |
| এম্প্লিফায়ার ইনপুট |
200-240 ভোল্ট এসি, 50/60Hz |
| শ্যাফ্টের ধরন |
সোজা, মসৃণ (কোনও কীওয়ে নেই) |
| এনকোডার |
i1000 ইনক্রিমেন্টাল পলস কোডার |
| ইলেক্ট্রোম্যাগনেটিক ব্রেক |
অন্তর্ভুক্ত নয় |
| সুরক্ষা রেটিং |
আইপি ৬৫ |
| আইসোলেশন ক্লাস |
এফ |
| মেরামত যোগ্য |
হ্যাঁ। |
এসএলকে শ্যাফ্ট কনফিগারেশনের সুবিধা
এসএলকে নামকরণটি একটি মসৃণ সিলিন্ডারিক আউটপুট শ্যাফ্টকে নির্দেশ করে যা কীওয়ে কাট ছাড়াই, রেডিয়াল ক্ল্যাম্পিং ফোর্সের উপর নির্ভর করে ড্রাইভড কপলিংয়ের জন্য অনুকূলিত।এই কনফিগারেশন শূন্য-ব্যাকল্যাশ ক্ল্যাম্প হাব সঙ্গে আদর্শভাবে কাজ করে, সঙ্কুচিত ডিস্ক সংযোজক, এবং অনুরূপ ঘর্ষণ-লকিং ডিজাইন। কীওয়েগুলির অনুপস্থিতি শ্যাফ্ট পৃষ্ঠের স্ট্রেস রিজার্সকে বাদ দেয়,উচ্চ চক্র দ্বি-পথে টর্ক অ্যাপ্লিকেশনের জন্য উন্নত স্থায়িত্ব প্রদান করে.
কনফিগারেশন নোটঃB101 (সমতল শ্যাফ্ট), B201 (কীড সোজা শ্যাফ্ট), এবং B001 (কনপার শ্যাফ্ট) একই AiS8/4000 মোটর কোর স্পেসিফিকেশন ভাগ করে। নির্বাচন আপনার মেশিনের কাপলিং নকশা প্রয়োজনীয়তা উপর নির্ভর করে।
i1000 এনকোডার সিস্টেম সামঞ্জস্য
দ্যi1000 ইনক্রিমেন্টাল পলস কোডারপ্রতি ঘূর্ণন প্রতি 1,000 পালস সরবরাহ করে, যা পূর্ববর্তী FANUC সার্ভো কন্ট্রোল প্রজন্মের জন্য স্ট্যান্ডার্ড ফিডব্যাক রেজোলিউশন প্রতিনিধিত্ব করে।এই এনকোডার সঠিকভাবে কনফিগার করা হলে বর্তমান FANUC αi সিরিজ এম্প্লিফায়ার এবং CNC সিস্টেমের সাথে কার্যকরভাবে যোগাযোগ করে.
ইনস্টলেশনের নোটঃইনস্টলেশনের আগে i1000 এনকোডার সামঞ্জস্যের জন্য এম্প্লিফায়ার কনফিগারেশন যাচাই করুন।এনকোডার টাইপ এবং এম্প্লিফায়ার সেটিংসের মধ্যে প্যারামিটার অসঙ্গতিগুলি হার্ডওয়্যার ব্যর্থতার অনুরূপ অক্ষ অ্যালার্ম তৈরি করতে পারে.
অ্যাপ্লিকেশন স্পেসিফিকেশন
A06B-0235-B101 নিম্নলিখিত অ্যাপ্লিকেশনগুলিতে সিএনসি মেশিন টুলগুলির জন্য একটি আদর্শ ফিড অক্ষ মোটর হিসাবে কাজ করেঃ
- ঘর্ষণ টাইপ বা সঙ্কুচিত ডিস্ক সংযোজক (সমতল শ্যাফ্ট কনফিগারেশন)
- পাওয়ার-অফ-হোল্ডিং ব্রেকের প্রয়োজনীয়তা ছাড়াই অ্যাপ্লিকেশন
- i1000 এনকোডার সামঞ্জস্যের জন্য কনফিগার করা মেশিন নিয়ন্ত্রণ ব্যবস্থা
- মহাকর্ষ-প্ররোচিত অবস্থান ধরে রাখার প্রয়োজন ছাড়াই অনুভূমিক বা প্রতিপক্ষীয় অক্ষের বোঝা
এই মোটরটি উল্লম্ব মেশিনিং সেন্টারগুলিতে এক্স এবং ওয়াই অক্ষ ইনস্টলেশন, ছোট মেশিনে ঘূর্ণন টেবিল ড্রাইভ এবং প্রাক-এআইএ এনকোডার জেনারেশন আর্কিটেকচার সহ সিএনসি টার্নগুলিতে ফিড অক্ষ ড্রাইভগুলির জন্য উপযুক্ত।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: A06B-0235-B101 এবং B201 বা B001 এর মধ্যে পার্থক্য কী?
তিনটি বৈকল্পিকই একই বৈদ্যুতিক পারফরম্যান্স (2.5kW, 8Nm, 4000RPM) সহ AiS8/4000 মোটর। পার্থক্যটি শ্যাফ্ট জ্যামিতিতে রয়েছেঃবি১০১একটি মসৃণ সোজা শ্যাফ্ট আছে,বি২০১একটি কীযুক্ত সোজা শ্যাফ্ট অন্তর্ভুক্ত, এবংB001আপনার মেশিনের নির্দিষ্ট কাপলিং নকশা প্রয়োজনীয়তা উপর ভিত্তি করে নির্বাচন করুন।
প্রশ্ন ২ঃ i1000 এনকোডার কি বর্তমান FANUC αi এম্প্লিফায়ারগুলির সাথে কাজ করে?
হ্যাঁ FANUC αi এম্প্লিফায়ারগুলো i1000 এনকোডার টাইপ সমর্থন করে যখন এম্প্লিফায়ার প্যারামিটারগুলো সঠিকভাবে কনফিগার করা থাকে।বিভিন্ন এনকোডার প্রকারের সাথে মোটর প্রতিস্থাপন শুরু করার সময় অক্ষ বিপদাশঙ্কা প্রতিরোধ করার জন্য পরিবর্ধক পরামিতি আপডেট প্রয়োজন.
প্রশ্ন 3: কেন কেউ একটি কীড শ্যাফ্টের চেয়ে মসৃণ শ্যাফ্ট (এসএলকে) বেছে নেবে?
মসৃণ শ্যাফ্টগুলি শ্যাফ্টটিকে পরিধিগতভাবে ধরে রাখার শূন্য-ব্যাকল্যাশ ক্ল্যাম্প-স্টাইলের সংযোগগুলির সাথে কর্মক্ষমতা অনুকূল করে তোলে।এই কনফিগারেশন মূল সারিবদ্ধতা প্রয়োজনীয়তা নির্মূল এবং keyway স্লট এ চাপ ঘনত্ব পয়েন্ট অপসারণ দ্বারা ইনস্টলেশন সহজতর. SLK ভেরিয়েন্ট ব্যবহার করুন যখন মূল মেশিনের কাপলিংগুলি মসৃণ শ্যাফ্ট অপারেশন জন্য ডিজাইন করা হয়েছিল।
প্রশ্ন ৪ঃ এই মোটরটি যদি ব্যর্থ হয় তবে কি এটি মেরামত করার যোগ্য?
হ্যাঁ A06B-0235-B101 মেরামতের যোগ্য। সাধারণ সার্ভিস পদ্ধতিগুলির মধ্যে রয়েছে বিয়ারিং প্রতিস্থাপন, এনকোডার প্রতিস্থাপন এবং উইন্ডিং পরীক্ষা।মেরামত সাধারণত গুরুতর শারীরিক ক্ষতি বা ঘূর্ণন পোড়া ব্যতীত বেশিরভাগ ব্যর্থতার মোডের জন্য সম্পূর্ণ প্রতিস্থাপনের জন্য ব্যয়বহুল বিকল্প সরবরাহ করে.
Q5: এই মোটরের জন্য কোন αi সার্ভো এম্প্লিফায়ার মডিউল প্রয়োজন?
AiS8/4000 মোটর একটিFANUC αi এসভিএমমোটরটির 11A স্ট্যান্ড বর্তমানের জন্য 200-240V এসি ইনপুট এ কাজ করার জন্য নামমাত্র। নির্দিষ্ট SVM মডেলগুলি এক-অক্ষ বা বহু-অক্ষ মডিউল প্রয়োজনীয়তা এবং মোট ড্রাইভ সিস্টেম কনফিগারেশনের উপর নির্ভর করে।মটর প্রতিস্থাপনের আগে বিদ্যমান এম্প্লিফায়ার বর্তমান রেটিং এবং মোটর পরামিতি সেটিংস যাচাই করুন.
FANUC A06B-0235-B101 একটি OEM প্রতিস্থাপন সার্ভো মোটর হিসাবে কাজ করে। ইনস্টলেশনের আগে আপনার মেশিন ডকুমেন্টেশনের সাথে শ্যাফ্ট টাইপ, এনকোডার সামঞ্জস্যতা এবং এম্প্লিফায়ার পরামিতি সেটিংগুলি নিশ্চিত করুন।
