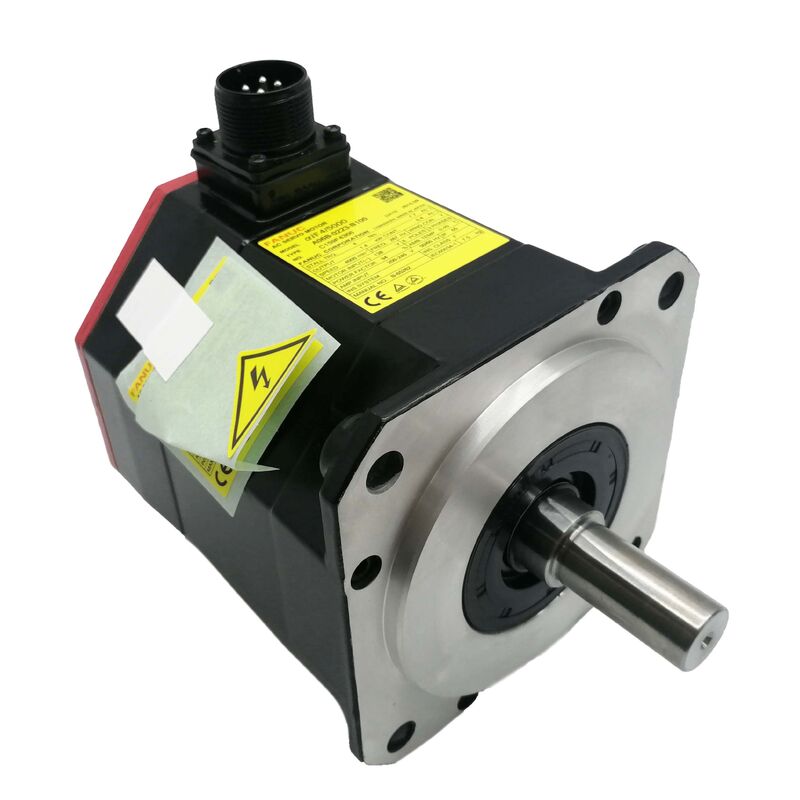

ফ্যানুক এসি সার্ভো মোটর A06B-0223-B100

βis সিরিজ · ব্রেক নেই · কমপ্যাক্ট সিএনসি সার্ভো মোটর

মোটরটি সঠিক করার কারণ

সিএনসি মেশিনিংয়ে, সার্ভো মোটর হল সেই বিন্দু যেখানে ইলেকট্রনিক কমান্ডগুলি শারীরিক আন্দোলনে রূপান্তরিত হয়। সেই রূপান্তরটি ভুল করুন — একটি অমিল প্রতিস্থাপন, একটি ক্ষয়প্রাপ্ত এনকোডার, বা একটি বেমানান ড্রাইভ পেয়ারিংয়ের মাধ্যমে — এবং সমস্যাগুলি যন্ত্রাংশে দেখা দেয়: চ্যাটার মার্কস, পজিশনাল ড্রিফট, সাইকেল টাইম অসঙ্গতি।

ফ্যানুক A06B-0223-B100 হল একটি βis-সিরিজ এসি সার্ভো মোটর যা কমপ্যাক্ট এবং মাঝারি আকারের সিএনসি মেশিন টুলগুলির ফিড অক্ষের চাহিদার জন্য ডিজাইন করা হয়েছে। এটি একটি সমন্বিত ব্রেক ছাড়াই চলে — অনুভূমিক অক্ষ কনফিগারেশনের জন্য একটি ইচ্ছাকৃত পছন্দ — এবং কোনও অ্যাডাপ্টেশন হার্ডওয়্যার বা কাস্টম প্যারামিটার ম্যাপিং ছাড়াই সরাসরি FANUC-এর βi অ্যামপ্লিফায়ার ইকোসিস্টেমের সাথে সংযোগ স্থাপন করে। মেশিন নির্মাতা এবং রক্ষণাবেক্ষণ দলগুলির জন্য যাদের একটি মোটর প্রয়োজন যা বিদ্যমান FANUC সেটআপের মধ্যে কেবল কাজ করে, সেই নেটিভ সামঞ্জস্যতা অন্য সবকিছুর জন্য শুরুর বিন্দু।

স্পেসিফিকেশন

এই মোটরটি আসলে কীসের জন্য ভাল

সার্ভো মোটরগুলি অতিরিক্ত-নির্দিষ্ট করার একটি প্রবণতা রয়েছে — আরও শক্তি মানে আরও ভাল পারফরম্যান্স বলে ধরে নেওয়া। বাস্তবে, A06B-0223-B100 অন্য কিছুর জন্য অপ্টিমাইজ করা হয়েছে: যে মেশিনগুলিতে সাইকেল সংখ্যা বেশি এবং যন্ত্রাংশের সহনশীলতার মধ্যে খুব বেশি পার্থক্য করার সুযোগ নেই সেখানে অক্ষ স্তরে ধারাবাহিকতা।

কাজের অবস্থার অধীনে যা কিছু নির্দিষ্ট জিনিস ধরে রাখে:

অ্যাবসোলিউট পজিশন মেমরি।সিরিয়াল এনকোডার কোনও ব্যাটারি বা যান্ত্রিক রেফারেন্স ছাড়াই পজিশন ডেটা ধরে রাখে। পাওয়ার কাট বা ই-স্টপের পরে, অক্ষটি তার শেষ জানা সঠিক পজিশন থেকে পুনরায় শুরু হয় — কোনও হোমিং সাইকেল নেই, কোনও যন্ত্রাংশ হারানো নেই।

শ্যাফট-এন্ড সিলিং যা আসলে দীর্ঘস্থায়ী হয়।IP67 শ্যাফট সিল এমন পরিবেশের জন্য তৈরি করা হয়েছে যেখানে কুল্যান্ট মিস্ট একটি ধ্রুবক। এটির জন্য বিশেষ রক্ষণাবেক্ষণের ব্যবধানের প্রয়োজন হয় না; এটি কেবল প্রোডাকশন ফ্লোর যা কিছু নিক্ষেপ করে তা পরিচালনা করে।

কগিং ছাড়াই টর্ক ডেলিভারি।ওয়াইন্ডিং ডিজাইন স্পিড রেঞ্জ জুড়ে টর্ক রিপল কম রাখে। এটি ধীর ফিনিশিং পাসে সবচেয়ে বেশি গুরুত্বপূর্ণ, যেখানে কোনও মোটর অনিয়ম সরাসরি মেশিনেড পৃষ্ঠে দেখা যায়।

শিফট জুড়ে থার্মাল স্ট্যাবিলিটি।ইনসুলেশন ক্লাস এবং বিয়ারিং নির্বাচন কেবল স্বল্প সময়ের জন্য নয়, অবিচ্ছিন্ন অপারেশনের জন্য তৈরি করা হয়েছে। একটি মোটর যা শিফটের মাঝখানে থার্মালি ড্রিফট করে তা একটি বাস্তব সমস্যা; এটি করে না।

একটি মেশিনে এটি কোথায় ফিট করে

βis সিরিজ FANUC-এর সার্ভো মোটরের রেঞ্জের কমপ্যাক্ট প্রান্ত পূরণ করে। A06B-0223-B100 এর জন্য একটি শক্তিশালী ফিট:

সিএনসি লেথ (কমপ্যাক্ট প্ল্যাটফর্ম)ছোট টার্নিং সেন্টারগুলিতে X এবং Z অক্ষ ফিড নিয়ন্ত্রণ। কম ফিড রেটে মোটরের প্রতিক্রিয়াশীলতা দীর্ঘ প্রোডাকশন রানের উপর পৃষ্ঠের ফিনিশ ধারাবাহিক রাখে।

ছোট এবং মাঝারি আকারের উল্লম্ব মেশিনিং সেন্টারX এবং Y অক্ষ ড্রাইভ যেখানে মেশিনের ফুটপ্রিন্ট সীমিত এবং মোটরটি কুল্যান্ট সিস্টেমের কাছাকাছি নির্ভরযোগ্যভাবে কাজ করতে হবে।

ড্রিলিং এবং ট্যাপিং সেন্টারউচ্চ-সাইকেল অ্যাপ্লিকেশনগুলি ঘন ঘন দিক পরিবর্তন সহ। মোটরের কম জড়তা এবং দ্রুত টর্ক প্রতিক্রিয়া পজিশনিং নির্ভুলতা ত্যাগ না করে সাইকেল সময় হ্রাস করে।

সেকেন্ডারি এবং সহায়ক অক্ষমাল্টি-প্রসেস মেশিনে রোটারি টেবিল, টুল চেঞ্জার এবং প্যালেট সিস্টেমগুলির জন্য সম্পূর্ণ FANUC প্রোটোকল সামঞ্জস্যতা প্রয়োজন কিন্তু αi-সিরিজ ইউনিটের আকার এবং খরচ ছাড়াই।

নতুন ইউনিট বনাম বাজারের বিকল্প

FANUC সার্ভো মোটরগুলি একটি সেকেন্ডারি মার্কেটে চলাচল করে যা নতুন স্টক, সংস্কার করা ইউনিট এবং — ক্রেতারা প্রত্যাশা করার চেয়ে বেশি — কোনও স্পষ্ট পরিষেবা ইতিহাস ছাড়াই পুনরায় চিহ্নিত মোটরগুলির মিশ্রণ। A06B-0223-B100 এর ব্যতিক্রম নয়।

একটি সংস্কার করা ইউনিট আগমনের সময় অভিন্ন দেখতে পারে। এনকোডারে ঘন্টা লেগেছে। বিয়ারিংগুলিতে মাইক্রোস্কোপিক ক্লান্তি থাকতে পারে। ওয়াইন্ডিং ইনসুলেশন থার্মাল সাইকেলগুলির মধ্য দিয়ে গেছে। এর কোনওটিই মোটর মেশিনে চলার আগে দৃশ্যমান হয় না, প্রায়শই ইনস্টলেশনের কয়েক মাস পরে।

একটি নতুন ইউনিট শূন্য রান ঘন্টা, কারখানার অবস্থায় বিয়ারিং এবং এনকোডার নিয়ে আসে এবং সম্পূর্ণ OEM ওয়ারেন্টি। একটি উপাদানের জন্য যা মেশিনের ভিতরে অযত্নে কাজ করে এবং বছরের পর বছর ধরে চলার প্রত্যাশা করা হয়, শুরুর অবস্থা গুরুত্বপূর্ণ — ক্রয় মূল্যের পার্থক্য নির্বিশেষে।

ইনস্টলেশন এবং স্টোরেজ নোট

ফিটিং করার আগে:আপনার মেশিনের অঙ্কনের বিপরীতে মোটরের ফ্রেমের মাত্রা এবং সংযোগকারীর ধরণ ক্রস-রেফারেন্স করুন। নিশ্চিত করুন যে βi অ্যামপ্লিফায়ার মডিউলের রেটিং মোটরের বর্তমান স্পেসিফিকেশনের সাথে মেলে। FANUC βis কানেকশন ম্যানুয়াল যাচাইকৃত পেয়ারিংগুলির জন্য অনুমোদিত উৎস।

অপারেশনে:এনকোডার কেবল পরিধানের সবচেয়ে সাধারণ প্রাথমিক-সতর্কতা চিহ্ন হল অক্ষের ফলোয়িং এরর ধীর বৃদ্ধি — কোনও হার্ড অ্যালার্ম উপস্থিত হওয়ার আগে সিএনসি ডায়াগনস্টিক স্ক্রিনের মাধ্যমে সনাক্তযোগ্য। কুল্যান্ট-এক্সপোজড ইনস্টলেশনে বার্ষিক সংযোগকারীর সিল পরীক্ষা করুন।

স্টোরেজে:0–40 °C, 75% আপেক্ষিক আর্দ্রতার নিচে, কোনও ঘনীভবন নেই। যদি ইউনিটটি দীর্ঘমেয়াদী স্টোরেজে রাখা হয় তবে প্রতি ছয় মাসে ম্যানুয়ালি শ্যাফটটি ঘোরান। ইনস্টলেশন দিন পর্যন্ত আসল প্যাকেজিংয়ে সিল করে রাখুন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: এই মোটরের কি কোনও সংস্করণ আছে যাতে ব্রেক অন্তর্ভুক্ত আছে?হ্যাঁ। উল্লম্ব অক্ষ অ্যাপ্লিকেশনগুলির জন্য βis সিরিজের মধ্যে একটি ব্রেক-যুক্ত ভ্যারিয়েন্ট বিদ্যমান। B100 কনফিগারেশনে ব্রেক অন্তর্ভুক্ত নেই এবং অনুভূমিক অক্ষগুলির জন্য উপযুক্ত যেখানে পাওয়ার-অফ হোল্ডিংয়ের প্রয়োজন নেই। যদি আপনার অ্যাপ্লিকেশনের জন্য গ্র্যাভিটি লোড হোল্ডিংয়ের প্রয়োজন হয়, তবে একটি ভিন্ন সাফিক্স ভ্যারিয়েন্ট নির্দিষ্ট করা উচিত।

প্রশ্ন ২: এই মোটরের জন্য কোন অ্যামপ্লিফায়ার প্রয়োজন?A06B-0223-B100 FANUC βi SVU বা βi SVM সিরিজ সার্ভো অ্যামপ্লিফায়ার ইউনিটগুলির সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে। অ্যামপ্লিফায়ার মডিউলটি মোটরের বর্তমান ড্রয়ের সাথে মেলে রেট করা আবশ্যক। কেনার আগে FANUC-এর মোটর-অ্যামপ্লিফায়ার নির্বাচন ডকুমেন্টেশন ব্যবহার করে নির্দিষ্ট পেয়ারিং নিশ্চিত করুন।

প্রশ্ন ৩: এটি কি পুরানো β-সিরিজ মোটরকে সরাসরি প্রতিস্থাপন করতে পারে?প্লাগ-এন্ড-প্লে সোয়াপ হিসাবে নয়। βis সিরিজ পূর্ববর্তী β-সিরিজ মোটরগুলির তুলনায় একটি আপডেট করা সিরিয়াল এনকোডার প্রোটোকল ব্যবহার করে, যার অর্থ ইনস্টলেশনের পরে সিএনসি প্যারামিটারগুলি পর্যালোচনা এবং সামঞ্জস্য করতে হবে। একটি শারীরিক ফিট চেকও সুপারিশ করা হয়, কারণ প্রজন্মের মধ্যে সংযোগকারীর অবস্থান ভিন্ন হতে পারে।

প্রশ্ন ৪: কোন FANUC কন্ট্রোলার এই মোটরের সাথে কাজ করে?সামঞ্জস্যপূর্ণ কন্ট্রোলারগুলির মধ্যে রয়েছে FANUC 0i-D, 0i-F, 30i, 31i, এবং 32i সিরিজ যখন সঠিক βi-সিরিজ অ্যামপ্লিফায়ারের সাথে পেয়ার করা হয়। হার্ডওয়্যারে প্রতিশ্রুতিবদ্ধ হওয়ার আগে FANUC-এর প্রকাশিত পেয়ারিং ডকুমেন্টেশনের বিপরীতে অন্যান্য কন্ট্রোলার প্রজন্মের সাথে সামঞ্জস্যতা নিশ্চিত করা উচিত।

প্রশ্ন ৫: কেনার আগে আমি কীভাবে নিশ্চিত করব যে একটি ইউনিট সত্যিই নতুন?নতুন ইউনিটগুলি সিল করা FANUC প্যাকেজিংয়ে আসে যেখানে অখণ্ডতা লেবেল, একটি পরিষ্কার শ্যাফট যা কীওয়েতে কোনও যোগাযোগের চিহ্ন দেখায় না, এবং কোনও পূর্ববর্তী পরিষেবা ইতিহাস ছাড়াই একটি সিরিয়াল নম্বর থাকে। যদি কোনও বিক্রেতা স্পষ্ট সোর্সিং ডকুমেন্টেশন সরবরাহ করতে না পারে বা ইউনিটটি আসল প্যাকেজিং ছাড়াই আসে, তবে এটিকে একটি লাল পতাকা হিসাবে বিবেচনা করুন এবং ডেলিভারি গ্রহণ করার আগে স্পষ্টীকরণ চান।
