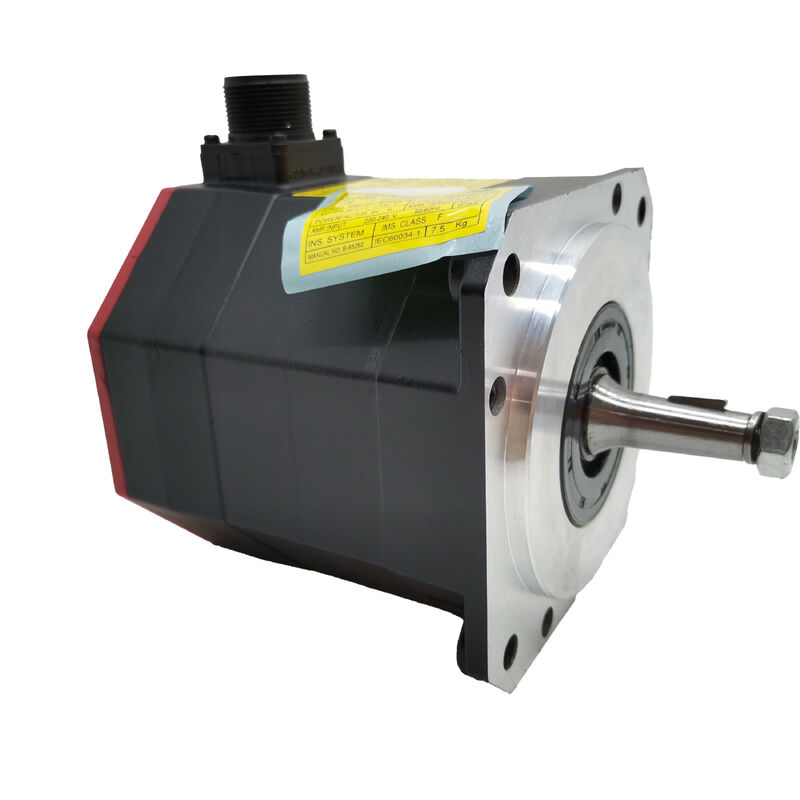

Fanuc এসি সার্ভো মোটর A06B-0223-B000 A06B0223B000 AO6B-O223-BOOO

পার্ট নম্বর: A06B-0223-B000

এছাড়াও সার্চ করা হয়েছে: A06B0223B000, Fanuc A06B-0223-B000, FANUC A06B0223B000

মোটর মডেল: αiF 4/5000

শ্রেণীবিভাগ: Fanuc Alpha iF সিরিজ এসি ব্রাশলেস সার্ভো মোটর — 4 Nm স্টল টর্ক, 5,000 rpm, টেপার শ্যাফ্ট সহ কী, ব্রেক নেই, অ্যাবসোলিউট A1000 পালস কোডার, IP65

The Fanuc A06B-0223-B000 একটি αiF 4/5000 এসি সার্ভো মোটর — Fanuc-এর আলফা iF সিরিজের একটি সক্ষম মধ্য-পরিসরের মোটর যা উল্লেখযোগ্যভাবে বিস্তৃত Fanuc-নিয়ন্ত্রিত মেশিন টুলগুলিতে দেখা যায়। 4 Nm স্টল টর্ক, একটি 5,000 rpm রেট করা গতি, এবং একটি টেপার শ্যাফ্ট সহ কী স্ট্যান্ডার্ড হিসাবে, এই মোটরটি ছোট এবং মাঝারি আকারের মেশিনিং সেন্টার, টার্নিং সেন্টার এবং ড্রিলিং মেশিনের হালকা থেকে মাঝারি CNC ফিড অক্ষগুলির কর্মক্ষমতার প্রয়োজনীয়তা পূরণ করে।

তিনটি জিনিস এর কনফিগারেশন নির্ধারণ করে। টেপার শ্যাফ্ট মেশিন টুলের সার্ভো কাপলিংয়ের জন্য প্রয়োজনীয় সুনির্দিষ্ট, স্ব-কেন্দ্রিক ইন্টারফেস সরবরাহ করে। আলফা i A1000 অ্যাবসোলিউট পালস কোডার প্রতি বিপ্লবে 1,000,000 পালস সহ মানে মেশিনটি পাওয়ার চালু হওয়ার সাথে সাথেই ঠিক কোথায় আছে তা জানে — কোনও হোমিং সাইকেলের প্রয়োজন নেই। এবং B000 সাফিক্স নিশ্চিত করে যে কোনও ইলেক্ট্রোম্যাগনেটিক ব্রেক নেই, যা অনুভূমিক অক্ষগুলির জন্য সঠিক পছন্দ যা বিশ্রামের সময় Fanuc সার্ভো লক এর মাধ্যমে অবস্থান ধরে রাখে।

αiF পদবি এই মোটরটিকে Fanuc-এর সার্ভো মোটর লাইনাপে একটি নির্দিষ্ট বিভাগে রাখে। মডেল নামের "4" হল নিউটন-মিটারে স্টল টর্ক — তাপীয় সীমা পৌঁছানোর আগে শূন্য গতিতে মোটর যে সর্বোচ্চ টর্ক ধরে রাখে। "5000" হল rpm-এ রেট করা গতি। একসাথে, তারা মোটরের কাজের পরিধি নির্ধারণ করে।

চার নিউটন-মিটার স্টল টর্ক একটি মেশিনিং সাইকেলের কম-গতির, উচ্চ-লোডের পর্যায়গুলি পরিচালনা করে — গভীর ড্রিলিং পাস, ভারী ফেসিং কাট, কাটিং লোডের অধীনে অবিচ্ছিন্ন ফিড। 90% দক্ষতার সাথে 4mm পিচ বল স্ক্রুতে, 4 Nm কম গতিতে প্রায় 5.6 kN অক্ষীয় বল ধরে রাখে। এটি ছোট থেকে মাঝারি মেশিনিং সেন্টার ফিড অক্ষগুলির জন্য একটি বাস্তবসম্মত বাজেট যা মাঝারি টেবিল এবং ওয়ার্কপিস ভর বহন করে।

5,000 rpm রেট করা গতি হল যেখানে এই মোটরটি 4,000 rpm মোটর থেকে নিজেকে আলাদা করে যা মধ্য-পরিসরের αiS পরিবারে প্রভাবশালী। 4mm পিচ বল স্ক্রুতে 5,000 rpm-এ, অক্ষটি সরাসরি কাপলিংয়ে 20 m/min গতিতে চলে — একটি কম্প্যাক্ট মেশিনে র্যাপিড ট্র্যাভার্সকে সত্যিই দ্রুত করার জন্য যথেষ্ট। ছোট মেশিনগুলির জন্য যেখানে সাইকেল টাইম একটি প্রতিযোগিতামূলক উদ্বেগ এবং অক্ষের ভ্রমণ সংক্ষিপ্ত, সেই ট্র্যাভার্সাল গতিতে উৎপাদন মূল্য রয়েছে।

এই সমন্বয় — 4 Nm অবিচ্ছিন্ন বল ক্ষমতা, 5,000 rpm ট্র্যাভার্সাল গতি, 1.4 kW রেট করা আউটপুট — CNC মেশিন টুলের ফিড অক্ষগুলির একটি বিস্তৃত জনসংখ্যার কর্মক্ষমতার প্রয়োজনীয়তা পূরণ করে। এটা কোন কাকতালীয় ঘটনা নয় যে A06B-0223 সিরিজ এত বিস্তৃত সরঞ্জামে দেখা যায়।

A06B-0223-B000-এর টেপার শ্যাফ্ট হল মেশিন টুলের সার্ভো অক্ষগুলির জন্য স্ট্যান্ডার্ড Fanuc শ্যাফ্ট কনফিগারেশন, এবং এটি কী সরবরাহ করে তা বোঝা ব্যাখ্যা করতে সাহায্য করে কেন এটি একটি সোজা শ্যাফ্টের পরিবর্তে ডিফল্ট হিসাবে নির্দিষ্ট করা হয়েছে।

একটি টেপার শ্যাফ্ট হল একটি সুনির্দিষ্টভাবে গ্রাউন্ড করা শঙ্কু, যা কাপলিং হাব বা বল-স্ক্রু কাপলিং অ্যাসেম্বলির একটি সংশ্লিষ্ট বোরের সাথে মেলে। যখন হাবটি শ্যাফ্ট-এন্ড থ্রেডের মাধ্যমে একটি ড্র বোল্ট দিয়ে টেপারের উপর টানা হয়, তখন টেপার জ্যামিতি স্বয়ংক্রিয়ভাবে হাবটিকে কেন্দ্র করে — মোটর এবং চালিত শ্যাফ্ট অক্ষগুলি সামঞ্জস্য ছাড়াই একটি টাইট জ্যামিতিক সহনশীলতায় সারিবদ্ধ হয়। শ্যাফ্টের কীওয়েতে থাকা কী তখন যান্ত্রিকভাবে টর্ক প্রেরণ করে, অক্ষীয় ক্ল্যাম্পিং ফোর্স থেকে স্বাধীনভাবে।

এটি দুটি ব্যবহারিক কারণে গুরুত্বপূর্ণ। প্রথমত, ইনস্টলেশনের সময় সঠিক শ্যাফ্ট অ্যালাইনমেন্ট মোটরের সামনের বিয়ারিংয়ের উপর রেডিয়াল লোড হ্রাস করে এবং অক্ষটিতে ব্যাকল্যাশ প্রবর্তন এড়ায়। দ্বিতীয়ত, যখন মোটরটি পরিষেবার জন্য সরানো হয় এবং পুনরায় ইনস্টল করা হয় — বা একটি নতুন ইউনিট দিয়ে প্রতিস্থাপিত হয় — টেপার নিশ্চিত করে যে প্রতিস্থাপনটি শিম বা অ্যালাইনমেন্ট যাচাইকরণ ছাড়াই মূলটির মতো একই ভাবে বসে। একটি মেশিন টুল প্রস্তুতকারকের জন্য একটি মোটর মাউন্ট ডিজাইন করার সময়, টেপার শ্যাফ্ট স্ট্যান্ডার্ডাইজেশন মানে একই কাপলিং হাব αiS/αiF পরিবারের সমস্ত মোটরের উপর একটি নির্দিষ্ট ফ্রেম আকারে কাজ করে।

অন্তর্ভুক্ত কী অপরিহার্য। এটি ছাড়া, সমস্ত টর্ক ট্রান্সমিশন কেবল টেপার ক্ল্যাম্পিং ঘর্ষণের উপর নির্ভর করবে, যা মেশিনিং অক্ষের সম্মুখীন হওয়া সাইক্লিক রিভার্সাল এবং শক লোডের অধীনে পর্যাপ্ত নয়। কী-এবং-টেপার সমন্বয় মোটরের সম্পূর্ণ অপারেটিং জীবন জুড়ে যান্ত্রিকভাবে শক্তিশালী।

B000 পদবি মানে এই মোটরে কোনও ইলেক্ট্রোম্যাগনেটিক ব্রেক নেই। বিশ্রামের সময় অবস্থান Fanuc αi সার্ভো এমপ্লিফায়ারের সার্ভো লক দ্বারা বজায় রাখা হয় — পজিশন লুপ সক্রিয় থাকে, A1000 পালস কোডার প্রতি বিপ্লবে 1,000,000 কাউন্টে শ্যাফ্ট কোণ ক্রমাগত পর্যবেক্ষণ করে, এবং এমপ্লিফায়ার শূন্য ফলোয়িং ত্রুটি ধরে রাখতে সংশোধনমূলক কারেন্ট সরবরাহ করে।

অনুভূমিক অক্ষগুলিতে — X এবং Y টেবিল ড্রাইভ, স্যাডল ফিড, এবং ক্যারিজ অক্ষ যা মেশিন টুলের সার্ভো অ্যাপ্লিকেশনের বেশিরভাগ অংশ তৈরি করে — এটি সম্পূর্ণ পর্যাপ্ত। সার্ভো লক হোল্ড টাইট, অক্ষটি ড্রিপ্ট করে না, এবং পাওয়ার চালু থাকাকালীন যেকোনো বিশ্রামকালীন সময়ে মেশিনের স্থানাঙ্ক বৈধ থাকে।

ব্রেক নেই কনফিগারেশন ইনস্টলেশনকেও পরিষ্কার রাখে। প্যানেলে কোনও 24V DC ব্রেক সার্কিট ওয়্যারিং করার প্রয়োজন নেই, কোনও ব্রেক রিলে নির্দিষ্ট এবং মাউন্ট করার প্রয়োজন নেই, কোনও ব্রেক রিলিজ টাইমিং CNC স্টার্টআপ সিকোয়েন্সে প্রোগ্রাম করার প্রয়োজন নেই, এবং মোটরের পরিষেবা জীবন জুড়ে কোনও ব্রেক ডিস্ক পরিধান নিরীক্ষণ করার প্রয়োজন নেই। আট বা দশটি সার্ভো অক্ষ সহ একটি মেশিনে, সেই সরলীকরণগুলি যোগ হয়।

যখন একটি মেশিন অক্ষের একটি মহাকর্ষীয় লোড উপাদান থাকে — একটি উল্লম্ব Z-অক্ষ স্পিন্ডল হেড মাস বহন করে, একটি ঢালু ফিড অক্ষের দিক বরাবর একটি ওজন উপাদান সহ — সার্ভো-অফ-এ সার্ভো লক পর্যাপ্ত নয়। সেই অ্যাপ্লিকেশনগুলির জন্য একটি ব্রেকড মোটর ভেরিয়েন্ট প্রয়োজন। A06B-0223 সিরিজের মধ্যে, B400 (সোজা মসৃণ শ্যাফ্ট, 24V ব্রেক) এবং B500 (সোজা কীড শ্যাফ্ট, 24V ব্রেক) উল্লম্ব অক্ষ অ্যাপ্লিকেশনগুলির জন্য ইলেক্ট্রোম্যাগনেটিক ব্রেক বহন করে। B000 অনুভূমিক অক্ষগুলির জন্য সঠিক এবং পছন্দের স্পেসিফিকেশন।

A06B-0223-B000-এ লাগানো এনকোডার হল আলফা i A1000 — Fanuc-এর সিরিয়াল অ্যাবসোলিউট এনকোডার প্রতি বিপ্লবে 1,000,000 পালস সহ। "A" উপসর্গটি গুরুত্বপূর্ণ: এটি একটি অ্যাবসোলিউট এনকোডার, ইনক্রিমেন্টাল নয়।

• অ্যাবসোলিউট মানে কোনও হোমিং নেই: প্রতিবার Fanuc CNC পাওয়ার আপ হয়, αi সার্ভো এমপ্লিফায়ার অবিলম্বে A1000-এর পজিশন ডেটা পড়ে। এনকোডার পাওয়ার-অফ ইভেন্টগুলির মাধ্যমে তার মাল্টি-টার্ন কাউন্ট ধরে রাখে, সার্ভো এমপ্লিফায়ার বা CNC ক্যাবিনেট ব্যাটারি ইউনিটে একটি ব্যাটারি দ্বারা সমর্থিত। CNC পাওয়ার-আপে প্রতিটি অক্ষের মেশিনের স্থানাঙ্ক কোনও অক্ষের নড়াচড়া ছাড়াই স্থাপন করে। একাধিক সার্ভো অক্ষ সহ একটি মেশিনে, এটি একটি সম্ভাব্য দীর্ঘ হোমিং সিকোয়েন্স দূর করে এবং মেশিনটিকে সেকেন্ডে উৎপাদন শুরু করতে দেয়, মিনিটের পরিবর্তে।
• প্রতি বিপ্লবে এক মিলিয়ন পালস: 4mm পিচ বল স্ক্রুতে প্রতি বিপ্লবে 1,000,000 কাউন্টে, প্রতিটি এনকোডার কাউন্ট 4 ন্যানোমিটার রৈখিক স্থানচ্যুতির সাথে সঙ্গতিপূর্ণ। Fanuc সার্ভোর পজিশন লুপ এই রেজোলিউশনে বন্ধ হয় — প্রিসিশন CNC মেশিনিং সেন্টারগুলি যে সাব-মাইক্রন পজিশনাল রিপিটেবিলিটি বিজ্ঞাপন দেয় তার জন্য যথেষ্ট সূক্ষ্ম। ভেলোসিটি ফিডব্যাক লুপ একই সূক্ষ্ম রেজোলিউশন ব্যবহার করে সবচেয়ে ধীর ফিনিশিং পাস থেকে সর্বোচ্চ র্যাপিড ট্র্যাভার্স পর্যন্ত যেকোনো ফিড রেটে মসৃণ, রিপল-মুক্ত গতি আউটপুট তৈরি করতে।
• ব্যাটারি ব্যাকআপ: মাল্টি-টার্ন অ্যাবসোলিউট কাউন্টার Fanuc αi সার্ভো এমপ্লিফায়ারের একটি ব্যাকআপ ব্যাটারি দ্বারা পাওয়ার-অফ জুড়ে বজায় রাখা হয়। Fanuc CNC একটি ব্যাটারি অ্যালার্ম প্রদর্শন করলে এটি প্রতিস্থাপন করুন। একটি সম্পূর্ণ ডিসচার্জ হওয়া ব্যাটারি মাল্টি-টার্ন কাউন্ট রিসেট করে এবং মেশিনটি উৎপাদন পুনরায় শুরু করার আগে একটি রেফারেন্স-রিটার্ন সাইকেলের প্রয়োজন হয় — একটি ব্যাটারি সময়মতো প্রতিস্থাপন সম্পূর্ণভাবে প্রতিরোধ করে এমন একটি বাধা।

B000 হল ক্লিন বেসলাইন — টেপার শ্যাফ্ট, ব্রেক নেই, অ্যাবসোলিউট এনকোডার। এটি বেশিরভাগ Fanuc মেশিন টুলের বেশিরভাগ অক্ষের অনুভূমিক অক্ষ অ্যাপ্লিকেশনগুলির জন্য সঠিক মোটর।

A06B-0223-B000 Fanuc αi সিরিজ সার্ভো এমপ্লিফায়ার (αiSV) এর সাথে কাজ করে — মেশিনটির অক্ষ কনফিগারেশন এবং পিক কারেন্ট প্রয়োজনীয়তার উপর নির্ভর করে αiSV 4 বা αiSV 8। A1000 পালস কোডার Fanuc-এর স্ট্যান্ডার্ড αi সিরিয়াল এনকোডার প্রোটোকলের মাধ্যমে যোগাযোগ করে, যা সমস্ত αi-প্রজন্মের এমপ্লিফায়ার দ্বারা সমর্থিত।

সামঞ্জস্যপূর্ণ CNC প্ল্যাটফর্ম: Fanuc সিরিজ 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B, এবং 32i।

মোটরটি পুরানো প্রথম-প্রজন্মের α বা αC সিরিজের এমপ্লিফায়ারগুলির সাথে সামঞ্জস্যপূর্ণ নয় যা একটি ভিন্ন এনকোডার ইন্টারফেস ব্যবহার করে, বা Fanuc β সিরিজের ড্রাইভগুলির সাথেও নয়।

A06B-0223-B000 একটি প্রতিস্থাপন হিসাবে ফিট করার সময়, Fanuc-এর সার্ভো প্যারামিটার ডেটাবেস থেকে αiF 4/5000 মোটর টাইপের জন্য CNC অক্ষ প্যারামিটারগুলি সেট করা আছে কিনা তা যাচাই করুন। ভুল মোটর টাইপ প্যারামিটারগুলি স্টার্টআপে অস্থির সার্ভো পারফরম্যান্স বা এমপ্লিফায়ার ত্রুটি তৈরি করে।

• ছোট এবং মাঝারি CNC মেশিনিং সেন্টার ফিড অক্ষ: কম্প্যাক্ট বেঞ্চটপ মিল থেকে মাঝারি আকারের মেশিন পর্যন্ত উল্লম্ব মেশিনিং সেন্টারগুলিতে X এবং Y টেবিল এবং স্যাডল ড্রাইভ, 500 × 400 মিমি পর্যন্ত টেবিল সহ। 4 Nm স্টল টর্ক যুক্তিসঙ্গত টেবিল ভর এবং কাটিং লোড পরিচালনা করে; 5,000 rpm রেট করা গতি এই সাধারণত ছোট-অক্ষ মেশিনগুলিতে দ্রুত র্যাপিড ট্র্যাভার্স সরবরাহ করে।
• CNC টার্নিং সেন্টার ক্যারিজ এবং ক্রস-স্লাইড অক্ষ: কম্প্যাক্ট CNC টার্নিং সেন্টারগুলিতে Z-অক্ষ ক্যারিজ ড্রাইভ এবং X-অক্ষ ক্রস-স্লাইড ড্রাইভ যেখানে টেপার শ্যাফ্ট ইন্টারফেস সরাসরি বল-স্ক্রু কাপলিংয়ের সাথে সংযোগ স্থাপন করে, এবং 5,000 rpm রেটিং ওয়ার্কপিস ব্যাসের পরিসীমা জুড়ে র্যাপিড ট্র্যাভার্স সরবরাহ করে।
• CNC ড্রিলিং এবং ট্যাপিং মেশিন অক্ষ: CNC ড্রিলিং সেন্টার এবং ট্যাপিং মেশিনগুলিতে X-Y পজিশনিং অক্ষ যেখানে ছিদ্রের অবস্থানের মধ্যে গতি সাইকেল টাইম চালায়। 5,000 rpm মোটর ছোট-পিচ বল স্ক্রুতে সর্বোচ্চ গতিতে চলে, ছিদ্রের মধ্যবর্তী পজিশনিং সময় হ্রাস করে যা একটি সম্পূর্ণ ওয়ার্কপিস জুড়ে জমা হয়।
• Fanuc রোবট অক্ষ ড্রাইভ: αi সিরিজ এমপ্লিফায়ার ব্যবহার করে নির্বাচিত Fanuc রোবট জয়েন্ট এবং পজিশনিং অক্ষগুলি αiF সিরিজ মোটর নির্দিষ্ট করে। টেপার শ্যাফ্ট ইন্টারফেস এবং A1000 অ্যাবসোলিউট এনকোডার রোবট অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেখানে পাওয়ার-অফ ইভেন্টগুলির মাধ্যমে সঠিক পজিশন রিটেনশন একটি কার্যকরী প্রয়োজনীয়তা।
• সাধারণ Fanuc αi প্ল্যাটফর্ম অটোমেশন: যেকোনো Fanuc αi এমপ্লিফায়ার-সজ্জিত অটোমেশন সিস্টেম যার জন্য 4 Nm সার্ভো ফোর্স 5,000 rpm পর্যন্ত, একটি টেপার শ্যাফ্ট আউটপুট, অ্যাবসোলিউট পজিশন ফিডব্যাক, এবং প্রতিষ্ঠিত Fanuc প্যারামিটার ডেটাবেস সমর্থন প্রয়োজন।
