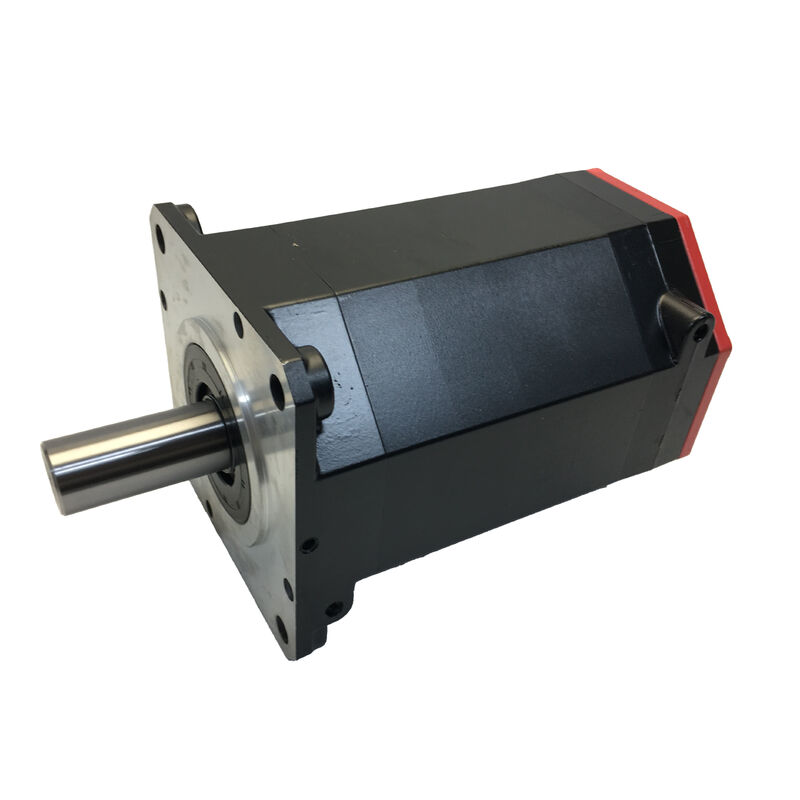

Fanuc এসি সার্ভো মোটর A06B-0221-B000

βis সিরিজ · কোন ব্রেক · CNC মেশিন টুলস জন্য উচ্চ নির্ভুলতা এসি সার্ভো

যথার্থতা অক্ষ থেকে শুরু হয়

সিএনসি মেশিনের প্রতিটি পজিশনিং ত্রুটি কোথাও ফিরে যায় ∙ একটি পুরনো এনকোডার, একটি তাপীয়ভাবে অস্থির রাইন্ডিং, একটি মোটর যা এটির সাথে যুক্ত ড্রাইভিং সিস্টেমের জন্য পুরোপুরি উপযুক্ত ছিল না।Fanuc A06B-0221-B000 এই তিনটি ভেরিয়েবলকে বাদ দেওয়ার জন্য নির্মিত.

এটি FANUC এর βis সিরিজের অন্তর্গত: তাদের সার্ভো মোটর লাইনআপের কমপ্যাক্ট-এন্ড ওয়ার্কহর্স,ছোট এবং মাঝারি আকারের সিএনসি প্ল্যাটফর্মগুলির বিস্তৃত পরিসরে ব্যবহৃত হয় যেখানে স্থান সীমিত তবে নির্ভুলতার প্রয়োজনীয়তা নেই. The B000 designation means this unit ships without an integrated brake — a configuration suited to horizontal axes where the motor isn't responsible for holding a load against gravity when power is removed.

এর বিনিময়ে আপনি পাবেন হালকা মেশিন, সহজ ড্রাইভ ক্যাবিনেটের তারের ব্যবস্থা এবং একটি মোটর যা সরাসরি FANUC এর βi এম্প্লিফায়ার আর্কিটেকচারে সংযুক্ত হয় তাদের মধ্যে কোন অভিযোজন স্তর ছাড়াই।

টেকনিক্যাল স্পেসিফিকেশন

মেশিনের ভিতরে মোটর চালানোর সময় চারটি বিষয় গুরুত্বপূর্ণ

আপনি সার্ভো মোটর ইনস্টল করার পর এর সাথে কোন যোগাযোগ করবেন না। এটি মেশিনের ভিতরে চলে, কোন তদারকি ছাড়াই, বছরের পর বছর ধরে। এই বৈশিষ্ট্যগুলি নির্ধারণ করে যে এটি মসৃণভাবে চলে কিনাঃ

1. নিখুঁত এনকোডার ∙ কোন হোমিং প্রয়োজন.এনকোডার অবস্থান তথ্য অবিচ্ছিন্নভাবে সংরক্ষণ করে। পাওয়ার বিচ্ছিন্নতা, জরুরী স্টপ, বা পরিকল্পিত বন্ধের পরে, অক্ষটি তার সঠিক শেষ অবস্থানে ফিরে আসে। কোন হোমিং রুটিন নেই,কোন হারানো রেফারেন্স নেই, কোন বিলম্ব না করে উৎপাদন শুরু করা।

2. আইপি 67 শ্যাফ্ট সিল √ শীতল তরল এক্সপোজার হ্যান্ডেল।একটি সক্রিয় মেশিনিং পরিবেশে শীতল তরল কুয়াশা সর্বত্র পৌঁছায়।A06B-0221-B000 এর শ্যাফট-এন্ড সিলিংটি আইপি 67 ¢ রেটযুক্ত যা বিশেষ পর্যায়ক্রমিক রক্ষণাবেক্ষণের প্রয়োজন ছাড়াই মোটরের পুরো পরিষেবা জীবন জুড়ে দূষণকারীগুলিকে দূরে রাখার জন্য ডিজাইন করা হয়েছে.

3. কম টর্চ রিপল ∙ পৃষ্ঠতল পরিষ্কার শেষ।ধীর ফিড রেট এ, মোটর অনিয়মিততা মেশিন পৃষ্ঠ সরাসরি মুদ্রণ। βis winding জ্যামিতি গতি পরিসীমা জুড়ে টর্ক বিতরণ মসৃণ রাখে,যার অর্থ সমাপ্তি পাস পৃষ্ঠ মানের টুল জ্যামিতি অর্জন করার জন্য ডিজাইন করা হয়েছিল উত্পাদন.

4. দীর্ঘ শিফটের সময় তাপীয় স্থিতিশীলতা.নিরবচ্ছিন্ন অপারেশনের জন্য আইসোলেশন ক্লাস এবং লেয়ার স্পেসিফিকেশন উভয়ই নির্বাচিত হয়।একটি মোটর যে দুই ঘন্টা শীতল চালায় কিন্তু দশ ঘন্টা ড্রাইভিং শুরু করে সমস্যা সৃষ্টি করে যা উত্স থেকে ফিরে খুঁজে পাওয়া কঠিনএইটা ড্রিফট হয় না।

মেশিনের ধরন এই মোটর ব্যবহৃত হয়

A06B-0221-B000 একটি ছোট-ফ্রেম মোটর। এটি যেখানে বড় ইউনিটগুলি ফিট করবে না সেখানে এটি ফিট করে, এবং এটি FANUC-নিয়ন্ত্রিত মেশিনগুলির চারপাশে নির্মিত অবস্থান সঠিকতা এবং ড্রাইভ সামঞ্জস্যতা সরবরাহ করে।

কম্প্যাক্ট সিএনসি টার্নিং সেন্টারএক্স এবং জেড অক্ষগুলি মাঝারি থেকে উচ্চ চক্র গণনা চালানো ছোট টার্নগুলিকে খাওয়ায়। এনকোডারটির পরম ফিডব্যাকটি মেশিনটি মাঝামাঝি ব্যাচের পুনরায় চালু করার সময়ও অংশ থেকে অংশের অবস্থানকে ধারাবাহিক রাখে।

বেঞ্চটপ এবং ছোট ভিএমসিএক্স এবং ওয়াই অক্ষ নিয়ন্ত্রণ কম্প্যাক্ট উল্লম্ব যন্ত্রপাতি কেন্দ্রে যথার্থ উপাদান উত্পাদন, ছাঁচ কাজ, এবং টুলিং উত্পাদন ব্যবহৃত।মোটর এর পদচিহ্ন যেখানে বৃহত্তর servo ইউনিট কেবল করতে পারবেন না ফিট.

ড্রিলিং এবং ট্যাপিং কেন্দ্রএই মেশিনগুলি প্রতি শিফটে শত শত বার অক্ষের দিক বিপরীত করে। A06B-0221-B000 উচ্চ-চক্র বিপরীতগুলি পরিষ্কারভাবে পরিচালনা করে,দ্রুত টর্ক রেসপন্স সহ এবং চক্রের মধ্যে অবস্থানগত ত্রুটি জমা না করে.

সহায়ক এবং সূচকীয় অক্ষটুল চেঞ্জার, ঘূর্ণনশীল টেবিল এবং প্যালেট ইনডেক্সিং সিস্টেমগুলির জন্য একটি α- সিরিজের মোটরের আকার এবং খরচ ছাড়াই সম্পূর্ণ FANUC প্রোটোকল ইন্টিগ্রেশন প্রয়োজন।βis সিরিজ এই দ্বিতীয় ভূমিকা জন্য সঠিক স্তর.

মোটর অবস্থা সম্পর্কে

ব্যবহৃত এবং পুনর্নির্মাণ সার্ভো মোটর বাজার বড় এবং সবসময় স্বচ্ছভাবে লেবেল করা হয় না। কয়েক হাজার অপারেটিং ঘন্টা সঙ্গে একটি মোটর পরিষ্কার করা যেতে পারে, repackaged,এবং এই ইতিহাস প্রকাশ না করে তালিকাভুক্তবাইরে থেকে দেখে মনে হচ্ছে এটা নতুন ইউনিটের মতো।

পার্থক্য পরে দেখা যায়: একটি এনকোডার যা মাঝে মাঝে ত্রুটি তৈরি করতে শুরু করে, লেয়ার যা কয়েক মাসের অপারেশনের পরে শব্দ তৈরি করে,ঘূর্ণায়মান বিচ্ছিন্নতা যে ইতিমধ্যে তার তাপীয় জীবনচক্রের মধ্য দিয়ে অর্ধেকএখানকার কোন কিছুই আবিষ্কার করা যায় না।

একটি নতুন A06B-0221-B000 একটি এনকোডার দিয়ে শুরু হয় যা কখনও পোশাক, কারখানার অবস্থায় bearings, এবং সম্পূর্ণ OEM গ্যারান্টি কভারেজ জমা হয়নি।একটি উৎপাদন মেশিনের ভিতরে অবিচ্ছিন্নভাবে কাজ করে এমন একটি উপাদান জন্য, শুরুর শর্তটি নিয়ে চিন্তা করার মতো একটি যুক্তিসঙ্গত বিষয়।

ইনস্টলেশন, সার্ভিস এবং স্টোরেজ

ইনস্টলেশনের সময়ঃবৈদ্যুতিক সংযোগের আগে βi এম্প্লিফায়ার মডিউলের ক্যাপাসিটি মোটরের সাথে মিলেছে কিনা তা পরীক্ষা করুন।মেশিন মাউন্টিং অঙ্কন বিরুদ্ধে শারীরিক মাত্রা এবং সংযোগকারী অবস্থান চেক করুন, পরে না.

অপারেশন চলাকালীনঃসিএনসি ডায়াগনস্টিক স্ক্রিনের মাধ্যমে ত্রুটির প্রবণতা অনুসরণ করে অক্ষটি দেখুন। কয়েক সপ্তাহ বা মাস ধরে ধীর গতির গতি সাধারণত এনকোডার ক্যাবল সিলের অবনতি মানে,আর সেখানে ধরা পড়লে পরবর্তী কঠিন বিপদের আশঙ্কা এড়ানো সম্ভব হবে।.

সঞ্চয়স্থানেঃইউনিটটি 0 °C থেকে 40 °C এর মধ্যে, 75% তুলনামূলক আর্দ্রতার নিচে, কোন ঘনীভবন ছাড়াই রাখুন। স্ট্যাটিক লোডের অধীনে লেয়ারের ব্রিনেলিং রোধ করতে প্রতি ছয় মাসে হাত দিয়ে শ্যাফ্টটি ঘোরান।ইনস্টলেশনের দিন পর্যন্ত এটিকে মূল সিলড প্যাকেজিংয়ে রাখুন.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ A06B-0221-B000 এর মধ্যে কি একটি অন্তর্নির্মিত ব্রেক আছে?না. B000 উপসর্গ ইন্টিগ্রেটেড ব্রেক ছাড়া এই মোটর জাহাজ নির্দেশ করে। এটি অনুভূমিক অক্ষ অ্যাপ্লিকেশন যেখানে শক্তি বন্ধ লোড ধরে রাখা প্রয়োজন হয় না জন্য ডিজাইন করা হয়।উল্লম্ব অক্ষ বা যে কোন অক্ষের জন্য যা মেশিনের শক্তি বন্ধ করার সময় অবস্থান ধরে রাখতে হবে, এর পরিবর্তে βis সিরিজের একটি ব্রেক-সজ্জিত ভেরিয়েন্ট নির্বাচন করা উচিত।

প্রশ্ন ২: এই মোটর চালানোর জন্য কোন এম্প্লিফায়ার প্রয়োজন?এই মোটরটি FANUC βi SVU বা βi SVM সিরিজের সার্ভো এম্প্লিফায়ারগুলির সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে।এম্প্লিফায়ার মডিউল মোটর বর্তমান স্পেসিফিকেশন রেট করা আবশ্যক.

প্রশ্ন 3: এই মোটরটি FANUC 0i-F এবং 30i কন্ট্রোলারগুলির সাথে সামঞ্জস্যপূর্ণ?হ্যাঁ, A06B-0221-B000 একটি উপযুক্ত βi সিরিজ সার্ভো এম্প্লিফায়ারের সাথে ব্যবহৃত হলে FANUC 0i-D, 0i-F, 30i, 31i, এবং 32i সিরিজের CNC নিয়ামকগুলির সাথে সামঞ্জস্যপূর্ণ।এই মোটরটিকে প্রতিস্থাপন হিসাবে নির্দিষ্ট করার আগে পূর্ববর্তী নিয়ামক প্রজন্মের সাথে সামঞ্জস্যতা যাচাই করা উচিত.

প্রশ্ন ৪ঃ এটি কি পুরোনো মেশিনে প্রথম প্রজন্মের বিটা সিরিজের মোটরকে প্রতিস্থাপন করতে পারে?সরাসরি বিনিময় হিসাবে নয়। βis সিরিজটি পূর্ববর্তী β- সিরিজের মোটরগুলির তুলনায় একটি আপডেট হওয়া সিরিয়াল এনকোডার ব্যবহার করে, যা ইনস্টলেশনের পরে CNC- তে পরামিতি পরিবর্তন প্রয়োজন।শারীরিক সংযোগকারী অবস্থানগুলিও প্রজন্মের মধ্যে পৃথক হতে পারে. একটি ফিট চেক এবং প্যারামিটার পর্যালোচনা উভয়ই এটিকে অনুরূপ প্রতিস্থাপন হিসাবে আচরণ করার আগে প্রয়োজনীয়।

প্রশ্ন ৫ঃ নতুন কিনা তা নিশ্চিত করার জন্য কেনার সময় কি কি চেক করতে হবে?নতুন ইউনিটগুলি সিলযুক্ত FANUC প্যাকেজিংয়ের সাথে অক্ষত লেবেল, একটি শ্যাফ্ট যা কীওয়েতে কোনও যোগাযোগের পরিধান বা বিরক্তি দেখায় না, এবং কোনও পূর্ববর্তী পরিষেবা রেকর্ড ছাড়াই একটি সিরিয়াল নম্বর।বিক্রেতাকে নতুন স্টক স্থিতি নিশ্চিত করার জন্য নথিপত্র জিজ্ঞাসা করুনযদি প্যাকেজিংটি খোলা থাকে বা বিক্রেতা উত্সের তথ্য দিতে না পারে, তবে শিপমেন্ট গ্রহণের আগে স্পষ্ট করুন।
