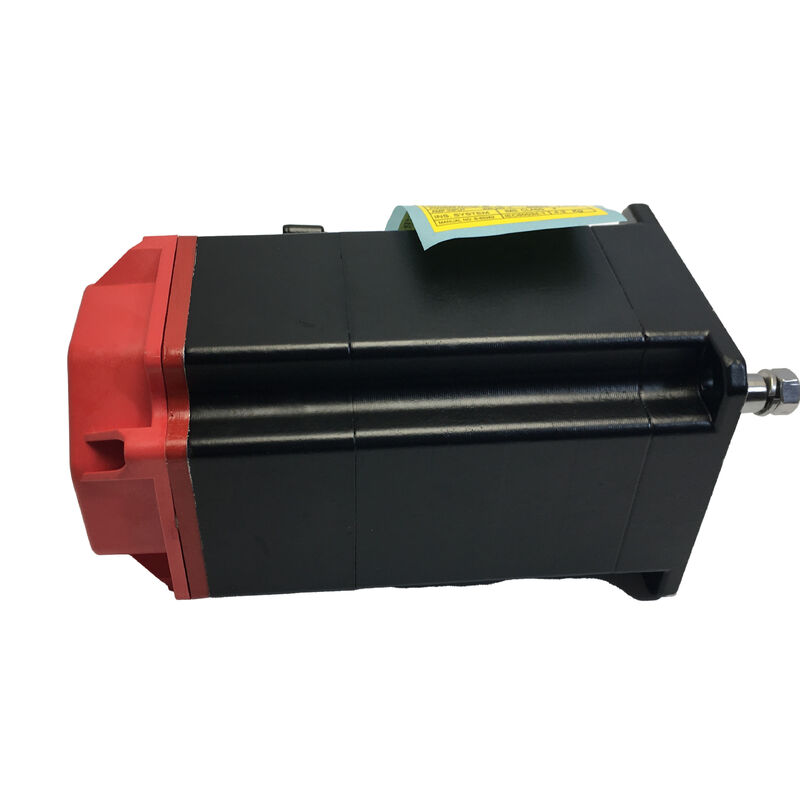

ফ্যানুক এসি সার্ভো মোটর A06B-0215-B100 ¢ উচ্চ-চক্র সিএনসি অ্যাপ্লিকেশনগুলির জন্য কমপ্যাক্ট βis সিরিজের মোটর

বিআইএস সিরিজ · কোন ব্রেক · সিএনসি ফিড অক্ষ নিয়ন্ত্রণের জন্য কম্প্যাক্ট এসি সার্ভো মোটর

ছোট মোটর, সিরিয়াস কাজ।

কমপ্যাক্ট সার্ভো মোটর কম চাহিদাপূর্ণ কাজ পরিচালনা করে এমন অনুমান বাস্তবে সত্য নয়।ফিড অক্ষ মোটর মেশিনের সবচেয়ে কঠোর কাজ উপাদান এক ¢ ত্বরণ, ধীরগতি, এবং প্রতি ঘন্টায় শত শত বার ফিরে অবস্থান সহনশীলতা যা সরানো হয় না।

Fanuc A06B-0215-B100 ঠিক এই ধরনের কাজের জন্য তৈরি করা হয়েছে। এটি একটি ছোট ফ্রেমে একটি βis সিরিজ এসি সার্ভো মোটর, অনুভূমিক অক্ষ ব্যবহারের জন্য ব্রেক ছাড়া কনফিগার করা,এবং সরাসরি FANUC নিয়ন্ত্রিত মেশিনে স্লট করার জন্য ডিজাইন করা হয়েছে যে তৃতীয় পক্ষের বিকল্পগুলি রুটিনভাবে প্রবর্তন করে না. ড্রাইভ FANUC কথা বলে. নিয়ামক FANUC কথা বলে. মোটর খুব ¢ এবং যে সারিবদ্ধতা প্রথম চক্র থেকে এগিয়ে মেশিন আচরণ কিভাবে প্রদর্শিত হয়।

বিশেষ উল্লেখ

উৎপাদন প্রকৃতপক্ষে সৃষ্টি করে এমন অবস্থার জন্য নির্মিত

শীতল তরল কোথাও যাচ্ছে না।বেশিরভাগ সিএনসি পরিবেশে কাটিয়া তরল জড়িত ধোঁয়াশা হিসাবে, স্প্রে হিসাবে, বা মেশিনের বেসের কাছাকাছি সমষ্টিগত তরল হিসাবে। A06B-0215-B100 একটি আইপি 67 শ্যাফ্ট সিল বহন করে,যার অর্থ হল তরল প্রবেশের জন্য সবচেয়ে ঝুঁকিপূর্ণ প্রবেশ পয়েন্টটি নিমজ্জন এক্সপোজারের জন্য বিশেষভাবে নির্ধারিতএটা কোনো মার্কেটিং দাবি নয়, এটা সেই স্পেসিফিকেশন যার জন্য শাফ্ট সিল তৈরি করা হয়েছে, শিফট পর শিফট।

অবস্থান মেমরি যা পাওয়ার সাপ্লাই এর উপর নির্ভর করে না।পরম সিরিয়াল এনকোডার একটি রেফারেন্স ব্যাটারি বা একটি হোমিং ক্রম ছাড়া অক্ষ অবস্থান রাখে। যখন মেশিন একটি পরিকল্পিত স্টপ বা একটি অপ্রত্যাশিত এক পরে ব্যাক আপ ক্ষমতা,নিয়ামক ইতিমধ্যে জানে যেখানে অক্ষ হয়উৎপাদন অবিলম্বে পুনরায় শুরু হবে।

নিম্ন গতিতে মসৃণ আউটপুট শীর্ষ সংখ্যা চেয়ে বেশি গুরুত্বপূর্ণ।উচ্চ টর্ক রিপল সহ একটি মোটর ধীর সমাপ্তি পাসগুলিতে পৃষ্ঠের অনিয়মগুলি প্রবর্তন করে যা অংশে প্রদর্শিত হয় এবং নিয়ামক দ্বারা ক্ষতিপূরণ করা যায় না।βis ঘূর্ণন জ্যামিতি পূর্ণ গতি পরিসীমা জুড়ে টর্ক বিতরণ সামঞ্জস্যপূর্ণ রাখে, যেখানে এটি পৃষ্ঠ সমাপ্তি কাজের জন্য গণনা করা হয়।

সময়ের সাথে সাথে তাপীয় আচরণ, শুধু স্টার্টআপে নয়।এই মোটরের নিরোধক শ্রেণি এবং ভারবহন স্পেসিফিকেশন দীর্ঘস্থায়ী অবিচ্ছিন্ন কাজের জন্য নির্বাচিত হয়। একটি দীর্ঘ শিফটের মাধ্যমে তার তাপীয় ভারসাম্য বজায় রাখে এমন একটি মোটর পূর্বাভাসযোগ্য আচরণ করে।যেটা এমন কোনো ভেরিয়েবল নিয়ে আসে না যেটা বাইরে থেকে নির্ণয় করা কঠিন।.

এই মোটর কোথায় কাজ করে

সিএনসি টার্নিং সেন্টার∙ কমপ্যাক্ট টার্নগুলিতে ফিড অক্ষ নিয়ন্ত্রণ যেখানে উচ্চ অংশের সংখ্যা জুড়ে সরঞ্জামগুলির ধারাবাহিক অবস্থান মূল প্রয়োজনীয়তা।পরম এনকোডার অংশ এবং শিফট মধ্যে অবস্থান রেফারেন্স অক্ষত রাখে.

ক্ষুদ্র উল্লম্ব যন্ত্র কেন্দ্রএক্স এবং ওয়াই অক্ষের ড্রাইভগুলি সীমিত ইনস্টলেশন স্পেসযুক্ত মেশিনে। বিআইএস ছোট ফ্রেমটি কোডারের নির্ভুলতা বা ড্রাইভের সামঞ্জস্যতা ছাড়াই মাঝারি পরিসরের মোটরগুলিতে ফিট করে না।

ট্যাপিং এবং ড্রিলিং কেন্দ্র√ উচ্চ বিপরীত ফ্রিকোয়েন্সি এবং দ্রুত চক্রের সময় দ্বারা সংজ্ঞায়িত অ্যাপ্লিকেশন। মোটরের কম ইনার্টি এবং দ্রুত টর্ক প্রতিক্রিয়া চক্রের ত্রুটিগুলি একত্রিত না করে চক্রের সময়গুলি সংকীর্ণ রাখে।

সহায়ক অক্ষ এবং ঘূর্ণন সিস্টেমমাল্টি-প্রসেস মেশিনের সেকেন্ডারি অক্ষ ০ ঘূর্ণন টেবিল, টুল চেঞ্জার, প্যালেট পজিশনিং ০ যেখানে সম্পূর্ণ FANUC ইন্টিগ্রেশন গুরুত্বপূর্ণ কিন্তু αi সিরিজের শক্তি এবং খরচ অ্যাপ্লিকেশন প্রয়োজনের চেয়ে বেশি।

শর্তের প্রশ্ন এবং কেন এটি জিজ্ঞাসা করার যোগ্য

FANUC সার্ভো মোটর বাজারের একটি উল্লেখযোগ্য অংশ পুনর্নির্মাণ ইউনিটগুলির সমন্বয়ে গঠিত যা সর্বদা যেমন লেবেল করা হয় না। তারা পরিষ্কার দেখাচ্ছে। শ্যাফ্টটি কোন দৃশ্যমান পরাজয় দেখায় না।প্যাকেজিং এমনকি মূলের কাছাকাছি দেখতে পারে.

যা দেখা যায় না: এনকোডার কত ঘন্টা চালিত হয়েছে, কত তাপীয় চক্রের মধ্য দিয়ে উত্তাপ নিরোধক অতিক্রম করেছে,কোন একটি বিন্দুতে লেয়ারগুলি একটি কোণে লোড করা হয়েছিল এবং অভ্যন্তরীণ ক্লান্তি বহন করছে কিনা. এই ইতিহাসটি পৌঁছানোর সাথে সাথে প্রকাশিত হয় না ∙ এটি ছয় মাস বা এক বছর পরে প্রকাশিত হয়, উৎপাদন চলাকালীন, একটি মেশিনে যা অংশগুলি চালানোর জন্য নির্ধারিত।

নতুন A06B-0215-B100 এর কোন ইতিহাস নেই, কারখানার লেয়ার, শূন্য ঘণ্টায় এনকোডার, এবং ওয়ারেন্টি কভারেজ যা প্রথম দিন থেকেই প্রযোজ্য।একটি উপাদান যা বছরের পর বছর ধরে একটি মেশিনের ভিতরে একা চলবে, ইউনিটটি ইনস্টল করার আগে যাচাই করা যুক্তিসঙ্গত বিষয়।

ইনস্টলেশন এবং চলমান পরিষেবা

ইনস্টলেশনের আগে, মোটরের নামমাত্র বর্তমানের সাথে এম্প্লিফায়ার মডিউল ক্যাপাসিটি যাচাই করুন এবং আপনার মাউন্ট বিন্যাসের সাথে ফিজিক্যাল মাত্রা ফিট করে তা নিশ্চিত করুন।মেশিনের সামনে মোটরটি স্থাপন করার আগে.

একবার চালানো হলে, ডায়াগনস্টিক অক্ষটি অনুসরণ করে। একটি ধীর প্রবণতা,কয়েক সপ্তাহ ধরে ধ্রুবক বৃদ্ধি একটি হঠাৎ অ্যালার্মের পরিবর্তে সাধারণত শীতল পদার্থের সংস্পর্শে থাকা ইনস্টলেশনে এনকোডার ক্যাবল সিলের অবনতির প্রাথমিক স্বাক্ষরএই পর্যায়ে এটি ধরা মানে তারের প্রতিস্থাপন, অপ্রত্যাশিত উৎপাদন বন্ধ নয়।

সংরক্ষিত ইউনিটগুলির জন্যঃ 0 ̊40 °C এ তাদের রাখুন, আর্দ্রতা 75% এর নিচে, কোন ঘনীভবন নেই। প্রতি ছয় মাসে হাত দিয়ে শ্যাফ্টটি ঘোরান যাতে স্থায়ী স্ট্যাটিক যোগাযোগের চাপের অধীনে লেয়ারের ব্রাইনেলিং প্রতিরোধ করা যায়।ইনস্টলেশনের দিন পর্যন্ত প্যাক খুলবেন না.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ এই মোটর কি অন্তর্নির্মিত ব্রেক দিয়ে আসে?না. B100 কনফিগারেশনে একটি ইন্টিগ্রেটেড ব্রেক অন্তর্ভুক্ত নেই। এই মোটরটি অনুভূমিক অক্ষের অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যেখানে শক্তি অপসারণের সময় লোডটি ধরে রাখা প্রয়োজন হয় না।যদি আপনার অ্যাপ্লিকেশনে একটি উল্লম্ব অক্ষ বা মহাকর্ষ-লোডযুক্ত অক্ষ থাকে, এর পরিবর্তে βis সিরিজের একটি ব্রেক-সজ্জিত ভেরিয়েন্ট ব্যবহার করা উচিত।

প্রশ্ন ২ঃ A06B-0215-B100 এর জন্য কোন ড্রাইভ হার্ডওয়্যারের প্রয়োজন?এই মোটরটি FANUC βi SVU বা βi SVM সিরিজের সার্ভো এম্প্লিফায়ারগুলির সাথে চালিত হয়। এম্প্লিফায়ার মডিউলের ক্ষমতা মোটরের নামমাত্র বর্তমানের সাথে মিলতে হবে order অর্ডার দেওয়ার আগে সঠিক জোড়া নিশ্চিত করুন।বিমিশ্রিত এম্প্লিফায়ার রেটিংগুলি βis মোটরগুলিতে আরও সাধারণ ইনস্টলেশন ত্রুটিগুলির মধ্যে একটি.

প্রশ্ন 3: এটি কি পুরানো β-সিরিজের মোটরের সরাসরি প্রতিস্থাপন হিসাবে কাজ করবে?এটি নির্দিষ্ট ইউনিট প্রতিস্থাপনের উপর নির্ভর করে। βis সিরিজটি পূর্ববর্তী β- সিরিজের মোটরগুলির তুলনায় একটি আপডেট এনকোডার প্রোটোকল ব্যবহার করে, যা সাধারণত সিএনসি নিয়ামকটিতে পরামিতি পরিবর্তন প্রয়োজন।শারীরিক সংযোগকারী অবস্থানগুলিও আলাদা হতে পারেএটি প্লাগ-এন্ড-প্লে সুইচ নয় এবং মেশিনের তারের এবং নিয়ামক পরামিতিগুলির মধ্যে যাচাইকরণের প্রয়োজন।

প্রশ্ন 4: কোন FANUC CNC সিস্টেমগুলি সামঞ্জস্যপূর্ণ?A06B-0215-B100 একটি উপযুক্ত βi এম্প্লিফায়ারের সাথে জুটিবদ্ধ হলে FANUC 0i-D, 0i-F, 30i, 31i, এবং 32i সিরিজের কন্ট্রোলারগুলির সাথে সামঞ্জস্যপূর্ণ।এই মোটরটিকে প্রতিস্থাপন হিসাবে নির্দিষ্ট করার আগে সামঞ্জস্যতা নিশ্চিত করতে হবে.

প্রশ্ন ৫ঃ বিক্রি হওয়া একটি ইউনিট আসলেই নতুন কিনা তা নিশ্চিত করার সর্বোত্তম উপায় কী?সিলযুক্ত FANUC প্যাকেজিংয়ের জন্য অক্ষত লেবেল, একটি শ্যাফ্ট যা কীওয়ে বা শ্যাফ্টের শেষে কোনও পরাজয় দেখায় না, এবং একটি সিরিয়াল নম্বর যা পূর্ববর্তী পরিষেবা বা মেরামতের রেকর্ড নেই।যে বিক্রেতা নতুন স্টক উৎপত্তি যাচাইকরণ ডকুমেন্টেশন প্রদান করতে পারেন একটি যুক্তিসঙ্গত বেসলাইনযদি প্যাকেজিং খোলা থাকে বা সোর্সিং ডকুমেন্টেশন পাওয়া না যায়, ইউনিট গ্রহণ করার আগে জিজ্ঞাসা করুন।
