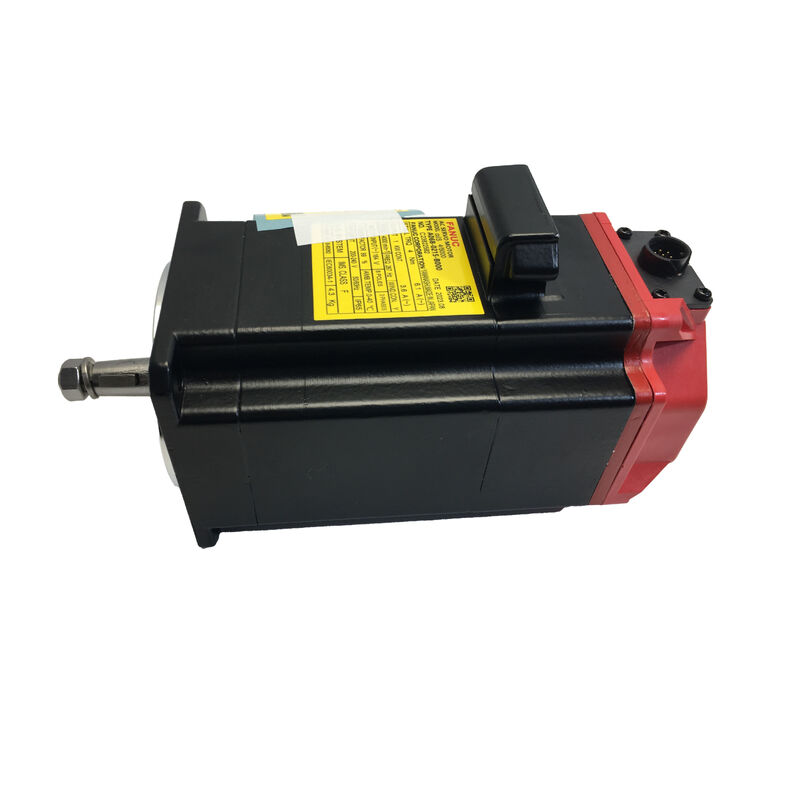

Fanuc এসি সার্ভো মোটর A06B-0215-B000

বিআইএস সিরিজ · কোন ব্রেক · সিএনসি অক্ষ ফিড কন্ট্রোলের জন্য কমপ্যাক্ট হাই-প্রিসিশন সার্ভো মোটর

যে মোটরটি নিজের দিকে মনোযোগ আকর্ষণ করে না

মেশিনের সেরা সার্ভো মোটর হল যেটি আপনি ইনস্টলেশনের পরে চিন্তা করা বন্ধ করেন। এটি চালায়। অক্ষ সহনশীলতা ধরে রাখে। পৃষ্ঠের সমাপ্তি ধারাবাহিক।নিম্নলিখিত ত্রুটি সমতল পুরো পালা মাধ্যমে থাকেকেউই বৈদ্যুতিক ক্যাবিনেট খুলবে না, কারণ সেখানে তদন্ত করার কিছুই নেই।

এটার জন্য ফ্যানুক এ০৬বি-০২১৫-বি০০০ তৈরি করা হয়েছে।এটি একটি ইন্টিগ্রেটেড ব্রেক ছাড়া একটি কম্প্যাক্ট βis- সিরিজ এসি সার্ভো মোটর যা অনুভূমিক অক্ষ অ্যাপ্লিকেশনগুলির জন্য কনফিগার করা হয়েছে যেখানে ড্রাইভ সিস্টেম গতি পরিচালনা করে এবং মোটরের কাজটি এটি সঠিকভাবে সম্পাদন করা, বারবার, এবং পরিবর্তনশীল প্রবর্তন ছাড়া নিয়ামক ক্ষতিপূরণ করতে হবে।

ছোট ফ্রেম মোটর, উচ্চ চক্রের কাজের চাপ, দীর্ঘ সার্ভিস ইন্টারভাল, এই সংমিশ্রণটি এই মোটরটি কোথায় শেষ হয় তা নির্ধারণ করে, এবং এটির আশেপাশে βis ডিজাইনটি অপ্টিমাইজ করা হয়েছে।

বিশেষ উল্লেখ

এই মোটরটিতে কী কী অন্তর্নির্মিত রয়েছে যা আসলে গুরুত্বপূর্ণ

এনকোডার সাহায্য ছাড়া অবস্থান ধরে রাখে.A06B-0215-B000 এর পরম সিরিয়াল এনকোডার পাওয়ার চক্র, ই-স্টপ এবং অপ্রত্যাশিত বন্ধের সময় অক্ষের অবস্থান বজায় রাখে। কোন হোমিং ব্যাটারি নেই, স্টার্টআপের সময় কোনও রেফারেন্স ক্রম নেই।কন্ট্রোলার ইতিমধ্যে যেখানে অক্ষ হয় জানা জেগে ওঠেএকটি উচ্চ-চক্র মেশিনে তিনটি শিফট চলমান, মেশিন পুনরায় চালু করার সময় হোমিং ক্রম নির্মূল করা একটি বাস্তব সময় সাশ্রয়।

শ্যাফ্ট সিলটি মেশিনিং পরিবেশে আসলে কী করে তার জন্য রেট করা হয়।শ্যাফ্টের শেষে আইপি 67 মানে মোটরের সবচেয়ে ঝুঁকিপূর্ণ বিন্দু যেখানে ঘূর্ণনশীল শ্যাফ্টটি হাউজিং থেকে বেরিয়ে আসে, কেবল স্প্ল্যাশ নয়, শীতল তরল নিমজ্জনের বিরুদ্ধে সিল করা হয়।একটি সক্রিয় যন্ত্রপাতি পরিবেশে যেখানে কাটা তরল এটি খুঁজে পেতে পারেন যে কোন ফাঁক মধ্যে migrates, যে রেটিং এনকোডার দূষণ এবং অকাল লেয়ার ব্যর্থতা প্রতিরোধ করে.

টর্ক রিপল নিয়ন্ত্রণ করা হয়, শুধু নির্দিষ্ট করা হয় না।এটি ধীর গতির ফিনিশিং পাসে সবচেয়ে স্পষ্টভাবে দেখা যায়।একটি মোটর অসামঞ্জস্যপূর্ণ কম গতির টর্ক আউটপুট সঙ্গে পৃষ্ঠ অনিয়ম যে CNC দ্বারা tuned করা যাবে না উত্পাদন করে তারা মোটর নিজেই পদার্থবিদ্যা থেকে আসা. βis উইন্ডিং জ্যামিতি ত্বরান্বিত গতিতে টর্ক বিতরণ মসৃণ রাখে যেখানে এটি পৃষ্ঠের সমাপ্তির জন্য গুরুত্বপূর্ণ।

তাপীয় আচরণ একটি শিফট জুড়ে স্থিতিশীল, শুধুমাত্র স্টার্টআপ না।বিআইএস সিরিজের বিচ্ছিন্নতা শ্রেণি এবং ভারবহন নির্বাচন উভয়ই অবিচ্ছিন্ন কাজের অপারেশনের জন্য নির্বাচিত হয়। একটি মোটর যা তাপীয় ভারসাম্যতে সমস্ত শিফটে চালিত হয় তা অক্ষের ধারাবাহিক আচরণ উত্পাদন করে।যেটি ধীরে ধীরে গরম হয়ে যায় এবং ড্রাইভ করে এমন অবস্থান ত্রুটিগুলি প্রবর্তন করে যা প্রকৃতপক্ষে অন্যান্য মেশিনের ভেরিয়েবল থেকে আলাদা করা কঠিন.

কোন ব্রেক মানে হালকা, সহজ ইনস্টলেশন।অনুভূমিক অক্ষের উপর, ব্রেক একটি ফাংশন পরিবেশন না করে ওজন এবং তারের যোগ করে। B000 কনফিগারেশন এটি অপসারণ করে। মোটর ইনস্টলেশনের সময় পরিচালনা করা সহজ,ড্রাইভ ক্যাবিনেটের তারের পরিষ্কার, এবং কনফিগারেশনের কোন কিছুই একটা কারণ ছাড়া নেই।

কোথায় এই মোটর ইনস্টল করা হয়

A06B-0215-B000 একটি ছোট ফ্রেম মোটর. এর পদচিহ্ন যেখানে বড় সার্ভো ইউনিট হবে না ফিট করে,এবং βis সিরিজ এনকোডার এবং ড্রাইভ আর্কিটেকচার মানে এটি অ-ওইএম বিকল্পগুলির সাথে আসা সামঞ্জস্যের প্রশ্ন ছাড়াই FANUC- নিয়ন্ত্রিত মেশিনে একীভূত হয়.

বাস্তবে, এটি চার ধরণের সরঞ্জামগুলিতে সর্বাধিক ধারাবাহিকভাবে প্রদর্শিত হয়। কমপ্যাক্ট সিএনসি টার্নস,যেখানে এক্স এবং জেড অক্ষের ফিড কন্ট্রোল প্রতি শিফটে হাজার হাজার অংশ জুড়ে ধারাবাহিক হতে হবে এবং মোটরের পরম এনকোডার ব্যাচের মধ্যে রেফারেন্স ড্রাইভ প্রতিরোধ করে. ছোট উল্লম্ব মেশিনিং সেন্টার, যেখানে সীমিত ইনস্টলেশন স্থান কমপ্যাক্ট ফ্রেম একটি বাস্তব প্রয়োজনীয়তা পরিবর্তে শুধুমাত্র একটি পছন্দ করে তোলে। ট্যাপিং এবং ড্রিলিং কেন্দ্র,যা উচ্চ ফ্রিকোয়েন্সিতে অক্ষের দিক বিপরীত করে এবং চক্রের মধ্যে জমে থাকা অবস্থানগত ত্রুটি ছাড়াই দ্রুত টর্ক প্রতিক্রিয়া প্রয়োজনমাল্টি-প্রসেসিং মেশিনের সহায়ক অক্ষ √ ঘূর্ণন টেবিল, টুল চেঞ্জার,প্যালেট ইনডেক্সার যেখানে FANUC প্রোটোকল সামঞ্জস্যের প্রয়োজন হয় কিন্তু আবেদনটি αi সিরিজের ইউনিটের আকার বা খরচকে ন্যায়সঙ্গত করে না.

তাদের সকলের মধ্যে সাধারণ বিষয় হল একটি মেশিন যা অবিচ্ছিন্নভাবে চক্র করে, এমন একটি পরিবেশে যা নরম নয়, সহনশীলতার সাথে যা মোটরের জন্য পরিবর্তনশীল হওয়ার জায়গা রাখে না।

কেনাকাটা সংক্রান্ত সিদ্ধান্ত নেওয়ার ক্ষেত্রে ভিন্নভাবে চিন্তা করা

সার্ভো মোটর কেনার বেশিরভাগ সিদ্ধান্তই মূল্যে আসে। এটা বোধগম্য। এটাও যেখানে গণনা ভুল হতে থাকে।

কম দামে একটি পুনর্নির্মাণ ইউনিট নতুন এক হিসাবে একই পণ্য নয়। এনকোডার অপারেটিং ঘন্টা আছে। ভারবহন প্রিলোড স্থানান্তরিত হতে পারে।ঘূর্ণায়মান নিরোধক তাপ চক্রের মধ্য দিয়ে গেছে যা অবশিষ্ট সেবা জীবনকে সংক্ষিপ্ত করেএই ইউনিট পরিষ্কার দেখাচ্ছে, শ্যাফ্ট অবাধে ঘুরছে, এবং প্যাকেজিংটি মূলটির সাথে যথেষ্ট কাছাকাছি দেখতে পারে যাতে এটি বিশ্বাসযোগ্য হয়।

যেখানে এটি পরে দেখা দেয়ঃ কয়েক মাসের ত্রুটির পর অক্ষের ধীর বৃদ্ধি, একটি ভারবহন যা শব্দ তৈরি করতে শুরু করে,একটি এনকোডার এলার্ম যা স্থায়ী হওয়ার আগে মাঝে মাঝে উপস্থিত হয় এবং অদৃশ্য হয়ে যায়সবগুলোই শুরুতে পাওয়া যায়, কিনার দিন কিছুই পাওয়া যায়নি।

নতুন এ০৬বি-০২১৫-বি-০০০-এর মোট পরাজয় নেই, কারখানার অবস্থাতেই লেয়ার আছে, এনকোডার কখনো কাজ করেনি, প্রথম দিন থেকেই সম্পূর্ণ ওএমজি ওয়ারেন্টি আছে।একটি মোটরের জন্য যা কয়েক বছর ধরে একটি উত্পাদন মেশিনের ভিতরে একা চালিত হবে বলে আশা করা হচ্ছে, এগুলি বিমূর্ত সুবিধা নয়।

ইনস্টলেশন এবং দীর্ঘমেয়াদী যত্ন সম্পর্কে নোট

মোটরটি মেশিনের কাছাকাছি যাওয়ার আগে, নিশ্চিত করুন যে βi এম্প্লিফায়ার মডিউল ক্যাপাসিটি মোটরের নামমাত্র বর্তমানের সাথে মেলে।এই চেক কয়েক মিনিট সময় নেয় এবং প্রথম পাওয়ার-অন থেকে এলার্ম উৎপন্ন যে mismatched রেটিং প্রতিরোধ করে. Also verify physical dimensions and connector positions against the machine mounting drawing before uncrating the unit — discovering a mismatch at the machine costs more time than discovering it at the drawing stage.

একবার ইনস্টল করা, ডায়াগনস্টিক মনিটর CNC স্ক্রিনের মাধ্যমে ত্রুটি অনুসরণ অক্ষ হয়.কিন্তু একটি ধীরে ধীরে ড্রাইভ ¢ এনকোডার ক্যাবল সিল পরিধানের প্রাথমিক স্বাক্ষর শীতল পদার্থের সংস্পর্শে ইনস্টলেশনের মধ্যেএই পর্যায়ে এটি মোকাবেলা করার অর্থ হল তারের প্রতিস্থাপন। হার্ড অ্যালার্মের জন্য অপেক্ষা করা মানে অপ্রত্যাশিত উত্পাদন বন্ধ।

সংরক্ষিত ইউনিটগুলির জন্য, নিয়মগুলি সহজঃ 0 ̊40 °C, 75% এর নিচে আপেক্ষিক আর্দ্রতা, কোন ঘনীভবন নেই।স্ট্যাটিক যোগাযোগ লোড থেকে ভারবহন brinelling প্রতিরোধ করার জন্য প্রতি ছয় মাসে ম্যানুয়ালি শ্যাফ্ট ঘোরানইনস্টলেশনের দিন পর্যন্ত প্যাক খুলবেন না।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ এই মোটরের এমন কোন সংস্করণ আছে যেখানে ইন্টিগ্রেটেড ব্রেক রয়েছে?হ্যাঁ, βis সিরিজের মধ্যে, ব্রেক-সজ্জিত ভেরিয়েন্টগুলি একই বেস মোটর ভাগ করে তবে উল্লম্ব অক্ষ অ্যাপ্লিকেশনগুলির জন্য একটি ইলেক্ট্রোম্যাগনেটিক ব্রেক অন্তর্ভুক্ত করে।A06B-0215-B000 একটি ব্রেক অন্তর্ভুক্ত করে না এবং অনুভূমিক অক্ষ ব্যবহারের জন্য সঠিক পছন্দযদি আপনার অ্যাপ্লিকেশনটিতে একটি উল্লম্ব অক্ষ বা কোনও লোড থাকে যা পাওয়ারটি বন্ধ করার সময় ধরে রাখা দরকার, তার পরিবর্তে একটি ব্রেকযুক্ত ভেরিয়েন্ট নির্দিষ্ট করা উচিত।

প্রশ্ন 2: A06B-0215-B000 এর জন্য কোন ড্রাইভ হার্ডওয়্যার প্রয়োজন?এই মোটরটি FANUC βi SVU বা βi SVM সিরিজের সার্ভো এম্প্লিফায়ারগুলির সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে। এম্প্লিফায়ার মডিউলটি মোটরের বর্তমান স্পেসিফিকেশনের সাথে মেলে তা রেট করা আবশ্যক। এটি আনুমানিক বিবরণ নয়।কোন উপাদান অর্ডার করার আগে সঠিক জোড়া নিশ্চিত করুন.

প্রশ্ন 3: এটি অন্য কিছু পরিবর্তন না করে একটি পূর্ববর্তী β- সিরিজ মোটর প্রতিস্থাপন করতে পারেন?কিছু যাচাইকরণের কাজ ছাড়া নয়। বি-সিরিজটি মূল বি-সিরিজের তুলনায় একটি আপডেট হওয়া সিরিয়াল এনকোডার প্রোটোকল ব্যবহার করে।যা সাধারণত ইনস্টলেশনের পর সিএনসি কন্ট্রোলারের প্যারামিটার পরিবর্তন প্রয়োজন. মোটর প্রজন্মের মধ্যে শারীরিক সংযোগকারী অবস্থানগুলিও পৃথক হতে পারে। এটি সরাসরি বিনিময় করার পরিবর্তে একটি গাইডেড প্রতিস্থাপন হিসাবে আচরণ করুন এবং প্রথম অক্ষ চালানোর আগে একটি পরামিতি চেক করার পরিকল্পনা করুন।

প্রশ্ন ৪ঃ এই মোটর কোন সিএনসি সিস্টেমের সাথে সামঞ্জস্যপূর্ণ?A06B-0215-B000 একটি উপযুক্ত βi সিরিজ এম্প্লিফায়ারের সাথে জুটিবদ্ধ হলে FANUC 0i-D, 0i-F, 30i, 31i, এবং 32i সিরিজের নিয়ামকগুলির সাথে সামঞ্জস্যপূর্ণ।এই পরিসরের বাইরে নিয়ামক প্রজন্মের সাথে সামঞ্জস্যতা প্রতিস্থাপন হিসাবে মোটর প্রতিশ্রুতি আগে নিশ্চিত করা উচিত.

প্রশ্ন ৫ঃ ইউনিটটি প্রকৃতপক্ষে নতুন কিনা তা নিশ্চিত করার জন্য কেনার সময় কী পরীক্ষা করা উচিত?সিল করা FANUC প্যাকেজিংয়ের জন্য সন্ধান করুন যা অক্ষত সত্যতা লেবেল সহ, একটি শ্যাফ্ট যা কীওয়েতে পরাজয় বা বিরক্তিকর নয়, এবং একটি সিরিয়াল নম্বর যা FANUC এর সিস্টেমে পূর্ববর্তী পরিষেবা বা মেরামতের রেকর্ড নেই।যে বিক্রেতা নতুন স্টক উৎপত্তি স্পষ্ট নথি প্রদান করতে পারেন একটি যুক্তিসঙ্গত বেসলাইন. প্যাকেজিং ইতিমধ্যে খোলা হয়েছে বা উত্স তথ্য অনুরোধে পাওয়া যায় না, ইউনিট গ্রহণ করার আগে স্পষ্টীকরণ জন্য জিজ্ঞাসা করুন।
