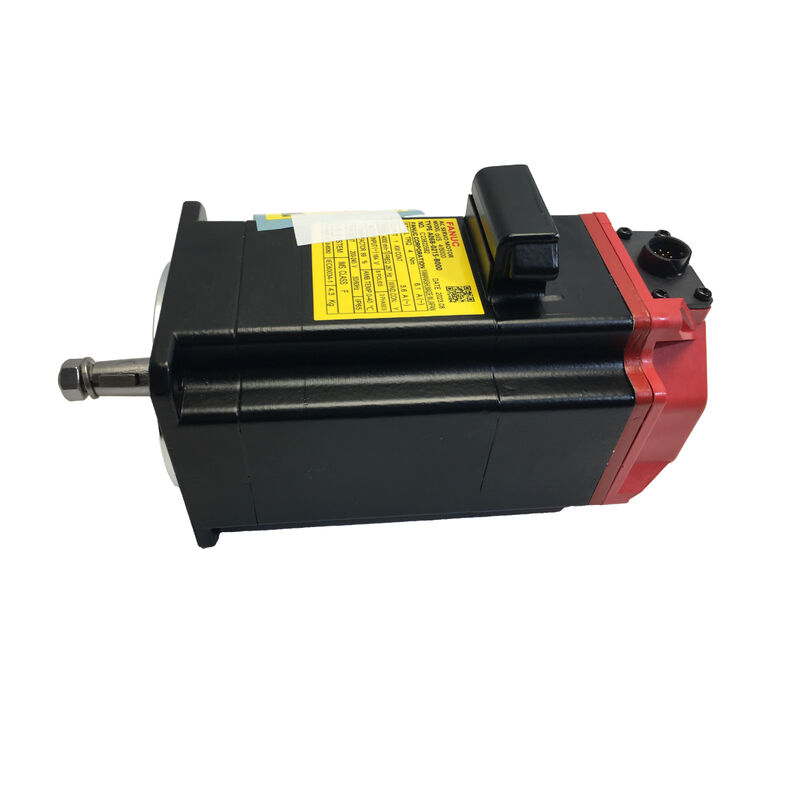

ফ্যানুক এসি সার্ভো মোটর A06B-0212-B001

βis সিরিজ · ব্রেক নেই · সিএনসি অনুভূমিক অক্ষ ফিড নিয়ন্ত্রণের জন্য কমপ্যাক্ট এসি সার্ভো মোটর

ধারাবাহিকতা হল পারফরম্যান্স মেট্রিক যা সবচেয়ে বেশি গুরুত্বপূর্ণ

পিক টর্ক ডেটাশিটে ভালো দেখায়। একটি প্রোডাকশন এনভায়রনমেন্ট আসলে যা পরিমাপ করে তা ভিন্ন: অংশ ১ এবং অংশ ১০,০০০-এ অক্ষ তার সহনশীলতা ধরে রাখে কিনা। শিফটের শেষ চক্রের সারফেস ফিনিশ প্রথমটির সাথে মেলে কিনা। মোটরটি সিএনসি-কে ক্ষতিপূরণ দিতে বাধ্য করে এমন ভেরিয়েবল প্রবর্তন করে, নাকি শান্ত থাকে এবং নিয়ন্ত্রণ ব্যবস্থাকে তার কাজ করতে দেয়।

ফ্যানুক A06B-0212-B001 সেই দ্বিতীয় মানদণ্ডের উপর ভিত্তি করে তৈরি। এটি FANUC-এর βis সার্ভো মোটর সিরিজের অন্তর্গত — একটি লাইনআপের কমপ্যাক্ট স্তর যা প্রতিটি প্রধান উৎপাদন সেক্টরের মেশিন টুলসকে শক্তি সরবরাহ করে — এবং এটি একটি সমন্বিত ব্রেক ছাড়াই চলে, অনুভূমিক অক্ষ অ্যাপ্লিকেশনগুলির জন্য কনফিগার করা হয়েছে যেখানে মাধ্যাকর্ষণ হোল্ডিং সমীকরণের অংশ নয়। যা অবশিষ্ট থাকে তা হল একটি মোটর যা একটি ফিড অক্ষের জন্য প্রয়োজনীয় জিনিসের জন্য অপ্টিমাইজ করা হয়েছে: সঠিক, পুনরাবৃত্তিযোগ্য গতি যা পুরো উৎপাদন দিন জুড়ে ধারাবাহিকভাবে সরবরাহ করা হয়, FANUC ড্রাইভ সিস্টেমের সাথে সরাসরি সংযুক্ত থাকে যা অ-OEM বিকল্পগুলির সাথে আসা সামঞ্জস্যের ওভারহেড ছাড়াই।

স্পেসিফিকেশন

প্রোডাকশনে যে ইঞ্জিনিয়ারিং সিদ্ধান্তগুলি দেখা যায়

অ্যাবসোলিউট এনকোডার — পরিকাঠামো ছাড়াই অক্ষের সচেতনতা।পজিশন ডেটা সিরিয়াল এনকোডারে অবিচ্ছিন্নভাবে সংরক্ষণ করা হয়, যেকোনো বাহ্যিক ব্যাটারি বা যান্ত্রিক রেফারেন্স সিস্টেম থেকে স্বাধীন। যখন মেশিন পুনরায় চালু হয় — পরিকল্পিত শাটডাউন, জরুরি স্টপ, বা পাওয়ার ইন্টারাপশনের পরে — কন্ট্রোলার ইতিমধ্যেই জানে অক্ষটি ঠিক কোথায় আছে। কোনও হোমিং রুটিন নেই। কোনও পুনঃস্থাপন বিলম্ব নেই। পরবর্তী চক্র একটি পরিচিত, যাচাইকৃত অবস্থান থেকে শুরু হয়।

শ্যাফট প্রান্তে IP67 — যে বিস্তারিত দীর্ঘস্থায়িত্ব নির্ধারণ করে।শ্যাফট সিল হল মোটরের সবচেয়ে উন্মুক্ত বিন্দু। সক্রিয় মেশিনিং পরিবেশে, কাটিং ফ্লুইড কেবল ছিটকে পড়ে না — এটি বাষ্পীভূত হয়, এটি স্থানান্তরিত হয় এবং এটি হাউজিং দ্বারা সরবরাহ করা যেকোনো ফাঁকে প্রবেশ করে। শ্যাফট সিলের উপর IP67 রেটিং হল সেই স্পেসিফিকেশন যা দীর্ঘমেয়াদে, কেবল প্রথম কয়েক সপ্তাহ নয়, এনকোডার এবং বিয়ারিং ক্যাভিটিতে কুল্যান্ট প্রবেশ করা থেকে রক্ষা করে।

গতির সাথে পরিবর্তন হয় না এমন টর্ক ডেলিভারি।নিম্ন-গতির টর্ক রিপল হল একটি মোটরের বৈশিষ্ট্য যা ফিনিশিং পাসে মেশিনেড সারফেসে সরাসরি স্থানান্তরিত হয়। βis ওয়াইন্ডিং জ্যামিতি অপারেটিং গতির সম্পূর্ণ পরিসীমা জুড়ে এই আউটপুট অনিয়ম নিয়ন্ত্রণ করে। ফলাফল হল সারফেস ফিনিশের ধারাবাহিকতা যা মোটরের নিজস্ব আচরণ থেকে আসে, সিএনসি-কে এর চারপাশে ক্ষতিপূরণ দিতে হয় তা থেকে নয়।

অবিচ্ছিন্ন অপারেশনের মাধ্যমে থার্মাল ইকুইলিব্রিয়াম।একটি মোটর যার তাপমাত্রা শিফটের শুরুতে স্থিতিশীল হয় এবং সেখানে থাকে তা প্রথম ঘন্টা থেকে দশম ঘন্টা পর্যন্ত পূর্বাভাসযোগ্য অক্ষ আচরণ তৈরি করে। A06B-0212-B001-এর ইনসুলেশন ক্লাস এবং বিয়ারিং নির্বাচন উভয়ই দীর্ঘস্থায়ী ডিউটির জন্য নির্বাচিত — মেশিনগুলির জন্য নয় যা অপারেশনগুলির মধ্যে দীর্ঘ শীতল হওয়ার সময় সহ চালু এবং বন্ধ হয়।

একটি ফ্রেম সাইজ যা ইনস্টলেশন বিকল্পগুলি খোলে।কমপ্যাক্ট βis এনভেলপ মেশিন প্ল্যাটফর্মে ফিট করে যেখানে বড় সার্ভো মোটরগুলি কেবল ফিট করে না। এটি একটি পারফরম্যান্স সীমাবদ্ধতা নয় — এটি নির্দিষ্ট নকশার বৈশিষ্ট্য যা এই মোটরটিকে মেশিনগুলির একটি বিভাগের জন্য সঠিক ফিট করে তোলে যা অন্য কোনও বড় জিনিসকে ধারণ করতে পারে না।

যে মেশিনগুলিতে এই মোটর কাজ করে

সিএনসি অ্যাপ্লিকেশনগুলির কথা ভাবুন যেখানে ফিড অক্ষ মোটরকে একটি উচ্চ সংখ্যক চক্র সম্পাদন করতে হবে, একটি অপেক্ষাকৃত ছোট ইনস্টলেশন স্পেসে, সহনশীলতা সহ যেখানে মোটরের পারফরম্যান্স ভেরিয়েবল হওয়ার কোনও সুযোগ নেই। এই প্রোফাইলটি এই মোটরটি সমাধান করে।

কমপ্যাক্ট সিএনসি লেথটার্নিং সেন্টারগুলিতে X এবং Z অক্ষ ফিড নিয়ন্ত্রণ যা মাঝারি থেকে উচ্চ চক্র গণনা চালায়। অ্যাবসোলিউট এনকোডার ব্যাচ পরিবর্তন এবং শিফট পরিবর্তনের সময় পজিশনিং রেফারেন্স অক্ষত আছে তা নিশ্চিত করে, অংশগুলির মধ্যে হোমিং সিকোয়েন্সের প্রয়োজন ছাড়াই।

ছোট উল্লম্ব মেশিনিং সেন্টারকমপ্যাক্ট VMC প্ল্যাটফর্মে, উপলব্ধ মোটর মাউন্টিং স্পেস একটি কঠিন সীমাবদ্ধতা। βis ছোট ফ্রেম এনকোডার স্পেসিফিকেশন বা ড্রাইভ সামঞ্জস্য যা FANUC নিয়ন্ত্রণ ব্যবস্থা নির্ভর করে তা ট্রেড অফ না করে স্পেস সমস্যা সমাধান করে।

ড্রিলিং এবং ট্যাপ্পিং সেন্টারএকটি ট্যাপ্পিং সেন্টারের ফিড অক্ষ উৎপাদন দিন জুড়ে অবিচ্ছিন্নভাবে দিক পরিবর্তন করে। কম জড়তা এবং দ্রুত টর্ক প্রতিক্রিয়া হল মোটরের বৈশিষ্ট্য যা চক্রের সময় ধারাবাহিক রাখে এবং চক্র জুড়ে পজিশনাল ত্রুটি জমা হওয়া প্রতিরোধ করে।

সেকেন্ডারি এবং সহায়ক অক্ষমাল্টি-প্রসেস মেশিনে রোটারি টেবিল, টুল চেঞ্জার, চিপ রিমুভাল সিস্টেম এবং প্যালেট পজিশনিং মেকানিজমগুলির জন্য FANUC প্রোটোকল সামঞ্জস্য এবং নির্ভরযোগ্য পজিশনিং প্রয়োজন, তবে αi-সিরিজ মোটরের শারীরিক আকার বা আউটপুট ক্ষমতা প্রয়োজন হয় না। βis সিরিজ এই ভূমিকাগুলির জন্য সঠিক স্তর, এবং A06B-0212-B001 এটিতে কমপ্যাক্ট প্রান্তে বসে।

সেকেন্ডারি মার্কেট কী ভুল করে — এবং এর দাম কত

ব্যবহৃত, সংস্কার করা এবং পুনর্নির্মিত FANUC সার্ভো মোটরগুলি বাজারে প্রচুর পরিমাণে চলে। সেই ইনভেন্টরির কিছু বৈধ এবং সঠিকভাবে প্রকাশ করা হয়েছে। এর একটি অর্থপূর্ণ অংশ তা নয় — অপারেটিং ইতিহাস সহ ইউনিটগুলি যা সেভাবে লেবেল করা হয়নি, নতুন স্টকের পাশাপাশি এমনভাবে উপস্থাপন করা হয়েছে যা পার্থক্যটি মিস করা সহজ করে তোলে।

ব্যবহারিক সমস্যা দামের পার্থক্য নয়। এটি তথ্যের ব্যবধান। একটি সংস্কার করা মোটর যা দেখতে পরিষ্কার আসে তা আপনাকে বলে না যে এনকোডার কত ঘন্টা লগ করেছে, ওয়াইন্ডিং ইনসুলেশন কতগুলি থার্মাল সাইকেলের মধ্য দিয়ে গেছে, বা বিয়ারিংগুলি পূর্ববর্তী লোডিং অবস্থার কারণে অভ্যন্তরীণ ক্লান্তি বহন করছে কিনা। সেই তথ্য মোটরের বাইরে দেখা যায় না। এটি পরে, প্রোডাকশনে, ধীরে ধীরে ক্রমবর্ধমান অক্ষ ফলোয়িং ত্রুটি, একটি বিরল এনকোডার ফল্ট, বা কয়েক মাস পরিষেবা পরে বিকশিত হওয়া একটি বিয়ারিং নয়েজ হিসাবে দেখা দেয়।

একটি নতুন A06B-0212-B001 দিয়ে শুরু করলে সেই অনিশ্চয়তা দূর হয়। ফ্যাক্টরি বিয়ারিং। শূন্য ঘন্টা এনকোডার। তার পরিষেবা জীবনের শুরুতে ওয়াইন্ডিং ইনসুলেশন। ইনস্টলেশনের তারিখ থেকে কার্যকর সম্পূর্ণ OEM ওয়ারেন্টি। মোটরটি একটি মেশিনের ভিতরে, অযত্নে, বছরের পর বছর ধরে চলবে। এটি যে অবস্থায় শুরু হয় তা হল ভিত্তি যার উপর অন্য সবকিছু নির্মিত হয়।

ইনস্টলেশন চেকলিস্ট এবং সার্ভিস গাইডেন্স

মোটর মেশিনে আসার আগে:βi অ্যামপ্লিফায়ার মডিউল রেটিং মোটরের বর্তমান স্পেসিফিকেশনের সাথে ক্রস-রেফারেন্স করুন। এখানে একটি অমিল প্রথম পাওয়ার-অন পর্যন্ত স্পষ্ট হয় না, এবং ড্রাইভ ক্যাবিনেটে এটি সমাধান করতে পরিকল্পনার পর্যায়ে এটি ধরার চেয়ে বেশি সময় লাগে। মেশিনের মাউন্টিং ড্রয়িংয়ের সাথে শ্যাফট ডাইমেনশন এবং কানেক্টর পজিশনগুলিও যাচাই করুন — βis প্রজন্মের মধ্যে ডাইমেনশনাল অনুমান ইনস্টলেশন সমস্যা সৃষ্টি করেছে যা একটি ড্রয়িং চেক প্রতিরোধ করতে পারত।

প্রথম পাওয়ার-অন করার সময়:প্রোডাকশন প্যারামিটারে যাওয়ার আগে একটি লো-স্পিড ডায়াগনস্টিক মুভের মাধ্যমে অক্ষটি চালান। এনকোডার ফিডব্যাক পরিষ্কার, ফলোয়িং ত্রুটি স্পেসিফিকেশনের মধ্যে আছে এবং ড্রাইভ কোনও ফল্ট রিপোর্ট করছে না তা নিশ্চিত করুন। এতে কয়েক মিনিট সময় লাগে এবং ভবিষ্যতের সার্ভিস চেকগুলির সাথে তুলনা করার জন্য একটি বেসলাইন স্থাপন করে।

প্রোডাকশন সার্ভিসের সময়:পর্যায়ক্রমে সিএনসি ডায়াগনস্টিক স্ক্রিনের মাধ্যমে অক্ষ ফলোয়িং ত্রুটি পর্যবেক্ষণ করুন। কয়েক সপ্তাহের মধ্যে একটি ধীর ঊর্ধ্বমুখী প্রবণতা — একটি হঠাৎ হার্ড অ্যালার্মের পরিবর্তে — কুল্যান্ট-এক্সপোজড পরিবেশে এনকোডার কেবল সিল ডিগ্রেডেশনের একটি বৈশিষ্ট্যপূর্ণ প্রাথমিক সতর্কতা। সেই পর্যায়ে সমাধান করা হলে, ফিক্সটি একটি পরিকল্পিত রক্ষণাবেক্ষণ উইন্ডোতে নির্ধারিত একটি কেবল প্রতিস্থাপন। এটি অগ্রসর হতে দিলে, এটি একটি অপরিকল্পিত স্টপ হয়ে যায়।

সংরক্ষিত ইউনিটগুলির জন্য:সংরক্ষণ তাপমাত্রা 0 °C এবং 40 °C এর মধ্যে রাখুন, আপেক্ষিক আর্দ্রতা 75% এর নিচে, কোনও ঘনীভবন ছাড়াই। বিয়ারিং ব্রিনেলিং প্রতিরোধ করার জন্য প্রতি ছয় মাসে হাত দিয়ে শ্যাফট ঘোরান। ইনস্টলেশনের দিন পর্যন্ত ইউনিটটি আসল সিল করা প্যাকেজিংয়ে রাখুন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: A06B-0212-B001-এ কি একটি বিল্ট-ইন ব্রেক অন্তর্ভুক্ত আছে?না। B001 প্রত্যয়টি একটি নো-ব্রেক কনফিগারেশন নির্দেশ করে। এই মোটরটি অনুভূমিক অক্ষ ব্যবহারের জন্য ডিজাইন করা হয়েছে যেখানে পাওয়ার সরানো হলে লোডকে যান্ত্রিকভাবে ধরে রাখার প্রয়োজন হয় না। উল্লম্ব অক্ষ বা মাধ্যাকর্ষণ-লোডযুক্ত অবস্থার সাথে জড়িত অ্যাপ্লিকেশনগুলির জন্য βis সিরিজের মধ্যে একটি ব্রেক-সজ্জিত ভেরিয়েন্টের প্রয়োজন — A06B-0212-B001 সেই ব্যবহারের ক্ষেত্রে সঠিক স্পেসিফিকেশন নয়।

প্রশ্ন ২: এই মোটর চালানোর জন্য কোন অ্যামপ্লিফায়ার প্রয়োজন?A06B-0212-B001 FANUC βi SVU বা βi SVM সিরিজের সার্ভো অ্যামপ্লিফায়ারের সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে। অ্যামপ্লিফায়ার মডিউলের ক্ষমতা অবশ্যই মোটরের রেট করা কারেন্টের সাথে মিলতে হবে — অর্ডার করার আগে সঠিক পেয়ারিং নিশ্চিত করুন। এটি সবচেয়ে ঘন ঘন এড়িয়ে যাওয়া চেকগুলির মধ্যে একটি এবং প্রথম স্টার্টআপে ড্রাইভ অ্যালার্মের জন্য সবচেয়ে নির্ভরযোগ্যভাবে দায়ী।

প্রশ্ন ৩: এই মোটরটি কি আগের β-সিরিজ ইউনিটের প্রতিস্থাপন হিসাবে কাজ করবে?সরাসরি প্লাগ-এন্ড-প্লে প্রতিস্থাপন হিসাবে নয়। βis সিরিজ মূল β-সিরিজের তুলনায় একটি আপডেট করা সিরিয়াল এনকোডার প্রোটোকল ব্যবহার করে, যার জন্য ইনস্টলেশনের পরে সিএনসি প্যারামিটার পরিবর্তনের প্রয়োজন হয়। মোটর প্রজন্মের মধ্যে ফিজিক্যাল কানেক্টর পজিশনও ভিন্ন হতে পারে। ইনস্টলেশনের আগে ফিট যাচাই করুন এবং প্যারামিটার পর্যালোচনার পরিকল্পনা করুন — একই সিরিজের নামের উপর ভিত্তি করে পশ্চাৎ সামঞ্জস্যের অনুমান করবেন না।

প্রশ্ন ৪: কোন FANUC সিএনসি সিস্টেম এই মোটর সমর্থন করে?A06B-0212-B001 FANUC 0i-D, 0i-F, 30i, 31i, এবং 32i সিরিজের কন্ট্রোলারের সাথে সামঞ্জস্যপূর্ণ যখন উপযুক্ত βi-সিরিজ সার্ভো অ্যামপ্লিফায়ারের সাথে যুক্ত করা হয়। এই পরিসরের বাইরের কন্ট্রোলার প্রজন্মের জন্য, এই মোটরটি নির্দিষ্ট করার আগে সামঞ্জস্য স্বাধীনভাবে নিশ্চিত করা উচিত।

প্রশ্ন ৫: কেনার আগে আমি কীভাবে একটি ইউনিট নতুন কিনা তা যাচাই করব?নতুন ইউনিটগুলি সিল করা FANUC প্যাকেজিংয়ে আসে যেখানে অখণ্ডতা লেবেল, একটি শ্যাফট যা কীওয়েতে কোনও পরিধান বা যোগাযোগের চিহ্ন দেখায় না, এবং একটি সিরিয়াল নম্বর যার কোনও পূর্ববর্তী পরিষেবা ইতিহাস নেই। বিক্রেতাকে লিখিতভাবে নতুন স্টক স্ট্যাটাস নিশ্চিত করতে বলুন এবং অনুরোধ করা হলে সোর্সিং ডকুমেন্টেশন সরবরাহ করুন। যদি প্যাকেজিং খোলা হয়ে থাকে বা সোর্সিংয়ের বিবরণ উপলব্ধ না থাকে, তবে ক্রয় সম্পন্ন হওয়ার আগে তা স্পষ্টীকরণের যোগ্য।
