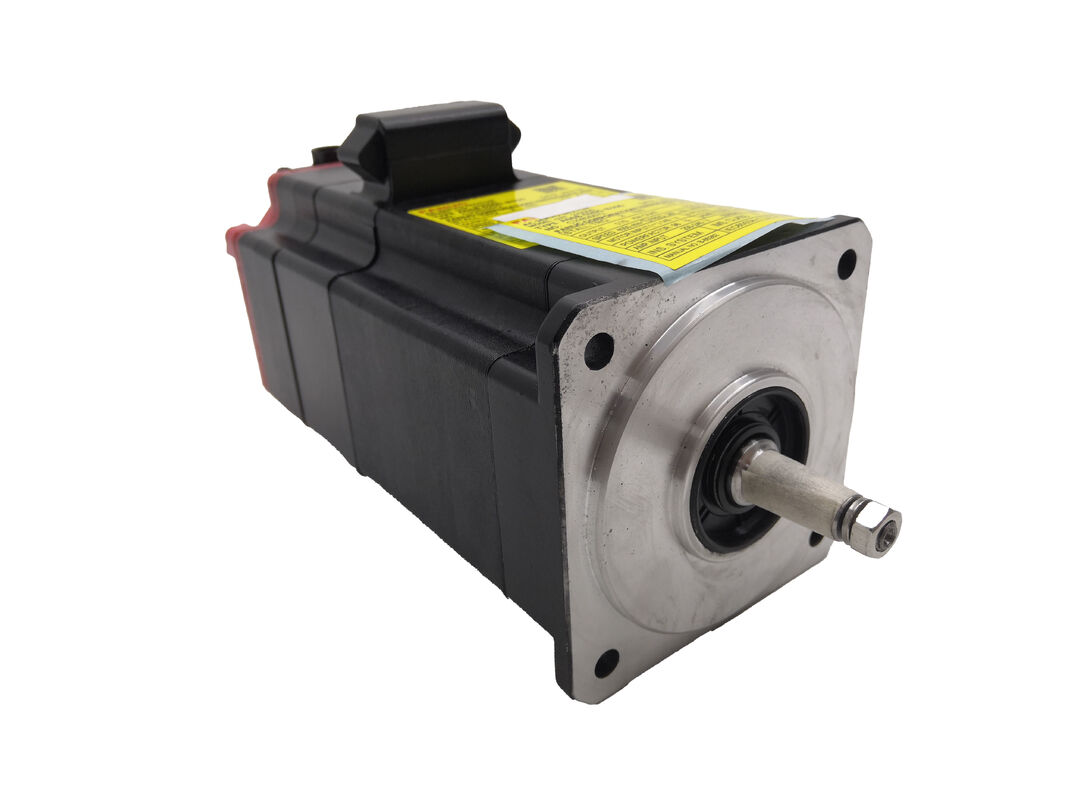

FANUC A06B-0205-B200 এসি সার্ভো মোটর
আলফা আইএফ 2/5000 কীড শ্যাফ্ট সহ
মূল পার্থক্যঃ যান্ত্রিক শক্তি সংক্রমণ
আলফা আইএফ ২/৫০০০ সিরিজের FANUC A06B-0205-B200 এসি সার্ভো মোটরটিতে বি সিরিজের বৃহত্তর পরিবারের মতো একই প্রমাণিত মোটর কোর রয়েছে,কিন্তু φ10 মিমি সোজা শ্যাফ্টের সাথে একটি কীওয়ে অন্তর্ভুক্ত করেএই যান্ত্রিক ইন্টারলকটি ধনাত্মক টর্ক ট্রান্সমিশন প্রদান করে, ঘূর্ণন শক্তি স্থানান্তরের জন্য শুধুমাত্র ঘর্ষণের উপর নির্ভরতা দূর করে।
এই মোটরটি 4,000 RPM এ 0.75 kW (1.0 HP) এর নামমাত্র শক্তি সরবরাহ করে এবং সর্বোচ্চ গতি 5,000 RPM পৌঁছায়। এটি প্রয়োজন হলে 2.0 Nm এর স্টল টর্ক এবং 8.3 Nm পর্যন্ত শীর্ষ টর্ক তৈরি করে। মাত্র 4 টি ওজন করে.3 কেজি, এটি পারফরম্যান্সের সাথে আপস না করেই হালকা ওজন বজায় রাখে।ইন্টিগ্রেটেড FANUC আলফা iA1000 ইমপলস কোডার CNC অ্যাপ্লিকেশনগুলিতে বন্ধ লুপ নির্ভুলতার জন্য প্রয়োজনীয় উচ্চ রেজোলিউশনের অবস্থান ফিডব্যাক সরবরাহ করে.
টেকনিক্যাল স্পেসিফিকেশন
| নামমাত্র আউটপুট |
0.75 কিলোওয়াট / 1.0 এইচপি |
| নামমাত্র গতি |
4,000 RPM |
| সর্বাধিক গতি |
5,000 RPM |
| স্টল টর্চ |
2.0 এনএম |
| সর্বাধিক টর্ক |
8.3 এনএম |
| স্টল বর্তমান |
3.5 এ (রিমস) |
| টর্চ কনস্ট্যান্ট |
0.57 Nm/A (rms) |
| ব্যাক ইএমএফ ধ্রুবক |
২০ ভোল্ট (রিমস) /১০০০ মিনিট-১ |
| রক্ষাকবচ প্রতিরোধের |
1.1 Ω |
| রোটার ইনার্টি |
0.000526 কেজি*মি2 |
| যান্ত্রিক সময় ধ্রুবক |
0.005 সেকেন্ড |
| তাপীয় সময় ধ্রুবক |
২০ মিনিট |
| স্ট্যাটিক ঘর্ষণ |
0.২ এনএম |
| শ্যাফ্টের ধরন |
কীওয়ে সহ সোজা, φ10 মিমি |
| এনকোডার |
আলফা আইএ১০০০ পলস কোডার |
| ওজন |
4.৩ কেজি |
| ব্রেক ধরে রাখা |
অন্তর্ভুক্ত নয় |
শিল্প প্রয়োগে কীওয়ে সুবিধা
ডায়নামিক বা বিপরীত টর্ক অবস্থার অধীনে ধনাত্মক যান্ত্রিক লকিং প্রয়োজন অ্যাপ্লিকেশনগুলিতে কীড শ্যাফ কনফিগারেশন সমালোচনামূলক সুবিধা প্রদান করে।মসৃণ শ্যাফ্টগুলির বিপরীতে যা শুধুমাত্র সংযোগকারী clamping শক্তির উপর নির্ভর করে, কীওয়েটি শ্যাফ্ট এবং লোডের মধ্যে আপেক্ষিক ঘূর্ণনকে বাধা দেয়, যা চাহিদাপূর্ণ পরিবেশে নির্ভরযোগ্য টর্ক ট্রান্সমিশন নিশ্চিত করে।
এই নকশাটি ফ্রিজিং মেশিন, ঘূর্ণন টেবিল, সূচক মাথা এবং যে কোনও অ্যাপ্লিকেশন যেখানে দ্বি-পন্থী লোডগুলি সাধারণ।আলফা আইএ১০০০ ইমপলস কোডার FANUC এর FSSB (FANUC সিরিয়াল সার্ভো বাস) এর মাধ্যমে যোগাযোগ করে যখন সামঞ্জস্যপূর্ণ αi সিরিজের সার্ভো এম্প্লিফায়ারগুলির সাথে সংযুক্ত থাকে, সুনির্দিষ্ট মাল্টি-অক্ষ সিএনসি নিয়ন্ত্রণ সক্ষম।
সাধারণ অ্যাপ্লিকেশন
- সিএনসি মেশিনিং সেন্টার এবং টার্নিং সেন্টার - অক্ষ ড্রাইভগুলির জন্য শূন্য প্রতিক্রিয়া এবং স্লিপ সহনশীলতা প্রয়োজন
- রোটারি টেবিল এবং ইনডেক্সিং অক্ষ ড্রাইভ - কাটিয়া লোডের অধীনে কীযুক্ত সংযোগের সুবিধা গ্রহণকারী অ্যাপ্লিকেশন
- স্বয়ংক্রিয় সমাবেশ সিস্টেম এবং রোবোটিক শেষ-ইফেক্টর - যেখানে পরিবর্তিত লোডের অধীনে পুনরাবৃত্তিযোগ্য অবস্থান অপরিহার্য
- গলসক্রু বা গিয়ারবক্সগুলির সাথে সরাসরি সংযোগ - সংযোগের নকশা সহজতর করা এবং টর্ক ট্রান্সফারের নির্ভরযোগ্যতা উন্নত করা
প্রতিস্থাপন বিবেচনা
A06B-0205 পরিবারের মোটর প্রতিস্থাপন করার সময়, সামঞ্জস্যতা নিশ্চিত করার জন্য শ্যাফ্ট কনফিগারেশন যাচাই করুন।এবং B000 (কনপার শ্যাফ্ট) বৈদ্যুতিকভাবে একই কিন্তু ভিন্ন সংযোগ প্রয়োজনভুল শ্যাফ্ট টাইপ ইনস্টল করা টর্ক ট্রান্সমিশন এবং সিস্টেমের কর্মক্ষমতা হ্রাস করতে পারে।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
A06B-0205-B200 এবং B100 বা B000 ভেরিয়েন্টের মধ্যে পার্থক্য কী?
মোটরের বৈদ্যুতিক কর্মক্ষমতা তিনটি বৈকল্পিক জুড়ে একই। পার্থক্যটি খাঁটি যান্ত্রিকঃ B000 একটি কনিষ্ঠ শ্যাফ্ট ব্যবহার করে, B100 একটি সরল সোজা শ্যাফ্ট (φ10 মিমি) আছে,এবং B200-এ একটি সোজা শ্যাফ্ট রয়েছে যা কীওয়ে (φ10 মিমি). নির্বাচন আপনার কাপলিং বা লোড হাব নকশা উপর নির্ভর করে।
A06B-0205-B200 এর মধ্যে কি একটি হোল্ডিং ব্রেক রয়েছে?
না, এই বৈকল্পিকটিতে একটি ইন্টিগ্রেটেড ব্রেক নেই। উল্লম্ব অক্ষ বা অ্যাপ্লিকেশনগুলির জন্য যা পাওয়ার অফ পজিশন ধরে রাখার প্রয়োজন,ব্রেক-সজ্জিত একটি ভেরিয়েন্ট নির্বাচন করুন যা উপসর্গটির তৃতীয় অঙ্কে "4" দ্বারা চিহ্নিত (e)(উদাহরণস্বরূপ, B4XX সিরিজ) ।
কোন FANUC সার্ভো এম্প্লিফায়ার এই মোটরের সাথে সামঞ্জস্যপূর্ণ?
A06B-0205-B200 FANUC αi সিরিজের সার্ভো এম্প্লিফায়ারগুলির সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে। আলফা iA1000 পালস কোডার FANUC CNC সিস্টেমের সাথে FSSB এর মাধ্যমে স্থানীয়ভাবে যোগাযোগ করে।মটরের স্টল বর্তমানের তুলনায় 3 এর এম্প্লিফায়ার অক্ষের কার্ড রেটিং যাচাই করুন.5 A (rms) এবং সর্বাধিক ড্রাইভ বর্তমান 20 A (পিক) ।
এই মোটরটি কি পুরোনো আলফা আইএস সিরিজের মোটর থেকে B200 এর জন্য সরাসরি ড্রপ-ইন প্রতিস্থাপন হিসাবে ব্যবহার করা যেতে পারে?
যদিও আলফা আইএফ এবং আলফা আইএস সিরিজগুলি অনুরূপ শারীরিক মাত্রা ভাগ করে নেয়, এনকোডার সামঞ্জস্যতা এবং এম্প্লিফায়ার জোড়া প্রজন্মের মধ্যে পৃথক হয়। ক্রস সিরিজ প্রতিস্থাপনের আগে,নিশ্চিত করুন যে প্রতিস্থাপন এম্প্লিফায়ারটি আলফা আইএ১০০০ এনকোডারকে সমর্থন করে এবং আইএফ ২/৫০০০ প্রোফাইলের সাথে সিএনসিতে মোটর প্যারামিটারগুলি মিলে যায় যাতে অস্থিরতা বা অ্যালার্ম ত্রুটিগুলি প্রতিরোধ করা যায়.
এই মোটরের সবচেয়ে সাধারণ ত্রুটিগুলি কী কী এবং সেগুলি কি মেরামতযোগ্য?
আলফা আইএ১০০০ পলস কোডার হল সর্বাধিক সাধারণ পরিষেবা উপাদান, যার অবনতি সাধারণত অনিয়মিত অবস্থান বা ফিডব্যাক অ্যালার্ম হিসাবে প্রকাশিত হয়।উচ্চ-চক্র অ্যাপ্লিকেশনগুলিতে ভারবহন হ'ল আরেকটি ঘন ঘন সমস্যাউভয়ই যোগ্যতাসম্পন্ন FANUC পরিষেবা প্রদানকারীদের দ্বারা মেরামত করা যায় এবং সাধারণত মোটর সম্পূর্ণ প্রতিস্থাপনের তুলনায় আরো অর্থনৈতিক সমাধান প্রতিনিধিত্ব করে।
FANUC A06B-0205-B200 একটি OEM প্রতিস্থাপন উপাদান। ইনস্টলেশনের আগে সর্বদা আপনার মেশিন ডকুমেন্টেশনের সাথে শ্যাফ্ট কনফিগারেশন, এনকোডার টাইপ এবং এম্প্লিফায়ার সামঞ্জস্যতা যাচাই করুন।
