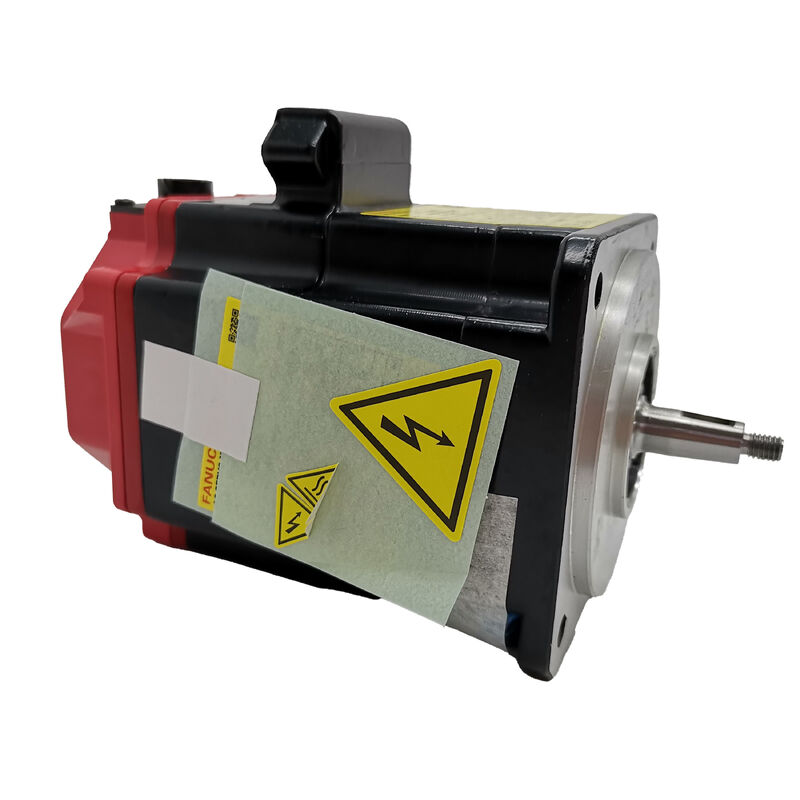

FANUC A06B-0205-B100 এসি সার্ভো মোটর - আলফা iF 2/5000 সিরিজ
আধুনিক সিএনসি মোশন কন্ট্রোলের চাহিদার জন্য নির্মিত
যখন একটি মেশিন টুলের উচ্চ সাইকেল হারে মসৃণ, পুনরাবৃত্তিযোগ্য অক্ষের নড়াচড়ার প্রয়োজন হয়, তখন সার্ভো মোটরের পছন্দ বেশিরভাগ মানুষের ধারণার চেয়ে বেশি গুরুত্বপূর্ণ। FANUC A06B-0205-B100 হল আলফা iF সিরিজের একটি এসি সার্ভো মোটর — একটি লাইন যা স্বয়ংচালিত, মহাকাশ এবং নির্ভুল মেশিনিং পরিবেশে কারখানার মেঝেতে একটি নীরব খ্যাতি অর্জন করেছে ঠিক যা চাওয়া হয়, শিফট শেষে শিফট।
এই মোটরটি 4,000 RPM এর রেট করা গতিতে এবং 5,000 RPM এর সর্বোচ্চ গতিতে চলে, 2.0 Nm এর স্টল টর্ক এবং 0.75 kW (1.0 HP) এর রেট করা আউটপুট সরবরাহ করে। পিক টর্ক 8.3 Nm এ পৌঁছায়, যা এটিকে উচ্চ-গতির পজিশনিং অ্যাপ্লিকেশনে ত্বরণের চাহিদার জন্য একটি শক্তিশালী পাঞ্চ দেয়। এটি 4.3 কেজি ওজনের — পারফরম্যান্সের সাথে আপস না করে টাইট মেশিন টুলের এনক্লোজারে ফিট করার জন্য যথেষ্ট কমপ্যাক্ট।
B100 ভ্যারিয়েন্টটি একটি সোজা শ্যাফ্ট (φ10 মিমি) এবং FANUC Alpha iA1000 পালস কোডার সহ আসে, যা উচ্চ-রেজোলিউশন পজিশন ফিডব্যাক সক্ষম করে যা ক্লোজড-লুপ সার্ভো নিয়ন্ত্রণের জন্য অপরিহার্য। এই কনফিগারেশনে কোনও ইন্টিগ্রেটেড ব্রেক নেই, যা ফুটপ্রিন্ট এবং জড়তা হালকা রাখে — রোটর জড়তা হল 0.000526 কেজি*মি²।
এক নজরে প্রযুক্তিগত স্পেসিফিকেশন
| প্যারামিটার |
মান |
| রেট করা আউটপুট |
0.75 কিলোওয়াট / 1.0 এইচপি |
| রেট করা গতি |
4,000 আরপিএম |
| সর্বোচ্চ গতি |
5,000 আরপিএম |
| স্টল টর্ক |
2.0 এনএম |
| সর্বোচ্চ টর্ক |
8.3 এনএম |
| স্টল কারেন্ট |
3.5 এ (আরএমএস) |
| টর্ক ধ্রুবক |
0.57 এনএম/এ (আরএমএস) |
| রোটর জড়তা |
0.000526 কেজি*মি² |
| আর্মেচার রেজিস্ট্যান্স |
1.1 Ω |
| থার্মাল টাইম কনস্ট্যান্ট |
20 মিনিট |
| শ্যাফ্ট টাইপ |
সোজা, φ10 মিমি |
| এনকোডার |
আলফা iA1000 পালস কোডার |
| ওজন |
4.3 কেজি |
কোথায় এটি ব্যবহৃত হয়
A06B-0205-B100 সিএনসি মেশিনিং সেন্টার, টার্নিং সেন্টার এবং মিলিং মেশিনের জন্য একটি স্বাভাবিক পছন্দ যেখানে কমপ্যাক্ট অ্যাক্সিস মোটরগুলি FANUC সার্ভো অ্যামপ্লিফায়ারের সাথে যুক্ত থাকে। এটি রোবোটিক ওয়ার্কসেল, স্বয়ংক্রিয় অ্যাসেম্বলি লাইন এবং মাল্টি-অ্যাক্সিস গ্যান্ট্রি সিস্টেমেও ব্যবহৃত হয় যেখানে বিভিন্ন গতিতে সামঞ্জস্যপূর্ণ টর্ক প্রতিক্রিয়া অপরিহার্য।
আলফা iF সিরিজটি ইন্টিগ্রেশনের কথা মাথায় রেখে ডিজাইন করা হয়েছিল — এই মোটরগুলি বৃহত্তর FANUC সার্ভো ইকোসিস্টেমের মধ্যে কাজ করে, FANUC সিএনসি সিস্টেমের সাথে পরিচিত প্রকৌশলীদের জন্য প্যারামিটার সেটআপ এবং সমস্যা সমাধান সহজ করে তোলে। পালস কোডার আউটপুট অতিরিক্ত সিগন্যাল কন্ডিশনিংয়ের প্রয়োজন ছাড়াই সরাসরি FANUC সার্ভো ড্রাইভে ফিড করে।
সামঞ্জস্যতা এবং বিনিময়যোগ্যতা
এই মোটরটি αi অ্যামপ্লিফায়ার পরিবারের FANUC সার্ভো অ্যামপ্লিফায়ার মডিউলগুলির সাথে সামঞ্জস্যপূর্ণ। এটি বেশিরভাগ ক্ষেত্রে ড্রাইভ প্যারামিটারে পরিবর্তন না করেই বিদ্যমান মেশিন ইনস্টলেশনে পুরানো বা ক্ষতিগ্রস্ত মোটর প্রতিস্থাপন করতে পারে। একটি প্রতিস্থাপন সোর্সিং করার সময়, সর্বদা মূল ইউনিটের বিপরীতে শ্যাফ্ট কনফিগারেশন এবং এনকোডার টাইপ যাচাই করুন — সাফিক্স কোডের সূক্ষ্ম পার্থক্যগুলি ভিন্ন সংযোগকারী ওরিয়েন্টেশন বা শ্যাফ্ট মাত্রা বোঝাতে পারে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: A06B-0205-B100 এবং A06B-0205-B000 এর মধ্যে পার্থক্য কী?
উত্তর: প্রধান পার্থক্যটি শ্যাফ্ট এবং সংযোগকারী কনফিগারেশনে নিহিত। B100 সংস্করণে একটি কীওয়ে ছাড়া একটি সোজা শ্যাফ্ট রয়েছে, যখন B000 হল বেস কনফিগারেশন — শ্যাফ্ট এবং সংযোগকারী লেআউট বিশদগুলি সাফিক্স ভ্যারিয়েন্টের মধ্যে ভিন্ন হয়। প্রতিস্থাপনের অর্ডার দেওয়ার আগে সর্বদা মূল মোটরের সাফিক্স ক্রস-চেক করুন।
প্রশ্ন ২: এই মোটরের সাথে কোন FANUC সার্ভো ড্রাইভ সামঞ্জস্যপূর্ণ?
উত্তর: এই মোটরটি FANUC αi সিরিজ সার্ভো অ্যামপ্লিফায়ারের সাথে কাজ করার জন্য ডিজাইন করা হয়েছে। B100 এর আলফা iA1000 পালস কোডার FSSB (FANUC সিরিয়াল সার্ভো বাস) ব্যবহার করে FANUC সিএনসি সিস্টেমের সাথে নেটিভভাবে যোগাযোগ করে। অক্ষ অ্যাসাইনমেন্ট এবং প্যারামিটার সেটিংসের জন্য ড্রাইভ ডকুমেন্টেশন দেখুন।
প্রশ্ন ৩: A06B-0205-B100 কি একটি হোল্ডিং ব্রেক অন্তর্ভুক্ত করে?
উত্তর: না। B100 কনফিগারেশনে কোনও ইন্টিগ্রেটেড হোল্ডিং ব্রেক অন্তর্ভুক্ত নেই। যদি আপনার অ্যাপ্লিকেশনের জন্য অক্ষ ব্রেকিংয়ের প্রয়োজন হয় — উদাহরণস্বরূপ, একটি উল্লম্ব অক্ষ যা পাওয়ার কাট হলে পজিশন ধরে রাখতে হবে — আপনার ব্রেক সহ একটি ভ্যারিয়েন্টের প্রয়োজন হবে, যা একটি ভিন্ন সাফিক্স কোড দ্বারা চিহ্নিত করা যায়।
প্রশ্ন ৪: প্রত্যাশিত পরিষেবা জীবন কত, এবং সাধারণত কী কারণে ব্যর্থতা ঘটে?
উত্তর: স্বাভাবিক অপারেটিং অবস্থা এবং নিয়মিত রক্ষণাবেক্ষণের অধীনে, FANUC আলফা iF মোটরগুলি দীর্ঘ পরিষেবা জীবনের জন্য পরিচিত। সবচেয়ে সাধারণ ব্যর্থতার মোডগুলির মধ্যে রয়েছে এনকোডার অবনতি, বিয়ারিং পরিধান এবং অতিরিক্ত গরম বা অতিরিক্ত কম্পনের কারণে উইন্ডিং ইনসুলেশন অবনতি। মোটরটিকে রেট করা লোড এবং পরিবেষ্টিত তাপমাত্রার অবস্থার মধ্যে রাখলে এর পরিষেবা জীবন উল্লেখযোগ্যভাবে বৃদ্ধি পায়।
প্রশ্ন ৫: এই মোটরটি কি মেরামত করা যেতে পারে, নাকি এটি সরাসরি প্রতিস্থাপন করা উচিত?
উত্তর: ব্যর্থতার ধরণের উপর নির্ভর করে উভয় বিকল্পই সম্ভব। এনকোডার ব্যর্থতা এবং বিয়ারিং প্রতিস্থাপনগুলি সাধারণত FANUC-অনুমোদিত মেরামত সুবিধা দ্বারা পরিচালিত হয়। উইন্ডিং বা গুরুতর যান্ত্রিক ক্ষতির জন্য, প্রতিস্থাপন সাধারণত আরও সাশ্রয়ী হয়। পুনর্নির্মিত ইউনিটগুলি বাজারে উপলব্ধ এবং মূল নতুন স্টক লিড টাইম দীর্ঘ হলে একটি ব্যবহারিক বিকল্প হতে পারে।
