নতুন Fanuc A06B-0205-B001 ¢ α সিরিজ এসি সার্ভো মোটর প্রতিষ্ঠিত সিএনসি প্ল্যাটফর্ম এবং নির্ভরযোগ্য অক্ষ প্রতিস্থাপন জন্য

FANUC · এসি সার্ভো মোটর · α সিরিজ · নতুন ইউনিট

আপনি কি দেখছেন

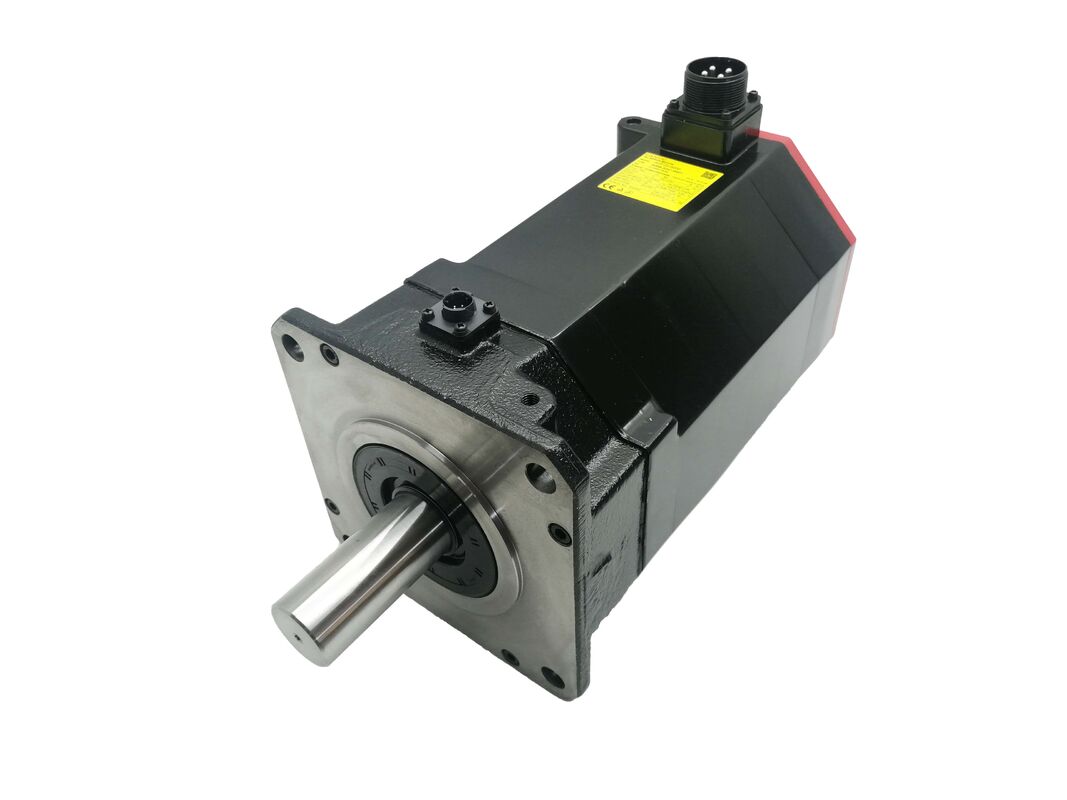

The Fanuc A06B-0205-B001 is a brushless AC servo motor from Fanuc's α series — the generation of Fanuc servo motors that defined the company's AC servo platform across a broad span of CNC machine tool productionএই তালিকাটি একটিনতুন ইউনিট: পুনর্নির্মাণ করা হয়নি, পুনর্নির্মাণ করা হয়নি, একটি ব্যবহৃত কোর থেকে পুনর্নির্মাণ করা হয়নি। নতুন পুরানো স্টক মূল কারখানার অবস্থায়, সম্পূর্ণ যান্ত্রিক এবং বৈদ্যুতিক অখণ্ডতা যে বোঝায়।

এই পার্থক্যটি রক্ষণাবেক্ষণের জগতে সত্যিকারের ওজন বহন করে। α সিরিজের মোটরগুলি যে কোনও পরিমাপে পরিপক্ক উপাদানকখনও কখনও কয়েক দশকযখন এই সরঞ্জামটিতে একটি মোটর ব্যর্থ হয়, তখন প্রতিস্থাপনের সিদ্ধান্তটি একটি সহজ প্রশ্নের দিকে আসেঃ আপনি কি অজানা সার্ভিস ইতিহাসের একটি ইউনিট চান, বা এমন একটি যা কখনও ইনস্টল করা হয়নি?উৎপাদন-সমালোচনামূলক মেশিনগুলির জন্য যেখানে অনির্ধারিত বন্ধ সময় ব্যয়বহুল, এর উত্তর সাধারণত পরিষ্কার।

B001 উপসর্গ এই ইউনিটের এনকোডার স্পেসিফিকেশন এবং সংযোগকারী কনফিগারেশন সংজ্ঞায়িত করে। এটি কোন ক্যাবলগুলি সংযোগ করে, কোন এম্প্লিফায়ার মডিউলগুলি সামঞ্জস্যপূর্ণ,এবং মোটরটি সরাসরি মেশিনে ইনস্টল করা হয় কিনা তারের পরিবর্তন ছাড়াই. সম্পূর্ণ অংশ নম্বর base বেস মডেল এবং B001 উপসর্গ একসাথে হয় স্পেসিফিকেশন। কোন উপাদান একটি প্রতিস্থাপন উৎস যখন আনুমানিক একটি বিস্তারিত হয়।

মূল বৈশিষ্ট্যাবলী

α সিরিজ: ফ্যানুকের ইতিহাসে এর স্থান এবং আপনার রক্ষণাবেক্ষণ কৌশল

Fanuc এর সার্ভো মোটর উন্নয়ন বিভিন্ন প্রজন্মের মাধ্যমে চলে গেছে ¢ প্রাথমিক ডিসি সার্ভো মোটর থেকে এসি রূপান্তর এবং বর্তমান αi এবং βi প্ল্যাটফর্মগুলিতে।α সিরিজটি সেই ইতিহাসের একটি গুরুত্বপূর্ণ অধ্যায়ের প্রতিনিধিত্ব করে।: এটি ছিল ফ্যানুকের প্রথম সম্পূর্ণ পরিপক্ক এসি সার্ভো পণ্য লাইন, যা ১৯৮০ এর দশকের শেষ থেকে ১৯৯০ এর দশক এবং ২০০০ এর দশকে বিশ্বব্যাপী সিএনসি মেশিন টুল উত্পাদন জুড়ে স্কেলে স্থাপন করা হয়েছিল।

α সিরিজের মোটরগুলির চারপাশে নির্মিত মেশিনগুলি এখন তাদের পরিষেবা জীবনের মধ্যে রয়েছে। কিছু স্পিন্ডল পুনর্নির্মাণ, নিয়ন্ত্রণ আপগ্রেড এবং প্রতিরোধমূলক রক্ষণাবেক্ষণের একাধিক রাউন্ডের মধ্য দিয়ে গেছে।অনেক এখনও লাভজনকভাবে অংশ উত্পাদন করছে, সাবকন্ট্রাক্ট মেশিনিং অপারেশন, এবং অটোমোবাইল উপাদান সুবিধা সব এই শ্রেণীর সরঞ্জাম আছে।কার্যকরী মেশিনের প্রতিস্থাপন যা এখনও সহনশীলতা বজায় রাখে তা সবসময় অর্থনৈতিকভাবে যুক্তিসঙ্গত পছন্দ নয়, বিশেষ করে যখন বিকল্পটি অন্য অগ্রাধিকারগুলির সাথে প্রতিদ্বন্দ্বিতা করে এমন মূলধন ব্যয় হয়।

এই মেশিনগুলির জন্য, নতুন α সিরিজের মোটর সরবরাহ করা কৌতূহল নয় ⇒ এটি একটি ব্যবহারিক রক্ষণাবেক্ষণ সংস্থান। একটি নতুন A06B-0205-B001 মূলটির মতো একইভাবে একটি মেশিনে যায়ঃসঠিক পার্ট নম্বর, সঠিক এনকোডার ইন্টারফেস, সঠিক সংযোগকারী জ্যামিতি, কোন অভিযোজন প্রয়োজন।

তিনটি জিনিস পরিষেবাতে α সিরিজের মোটরের অপারেটিং বৈশিষ্ট্যগুলি নির্ধারণ করেঃ

পলস কোডার ফিডব্যাক আর্কিটেকচার।α সিরিজটি অবস্থান ফিডব্যাকের জন্য ফ্যানুকের ইমপলস কোডার ব্যবহার করে একটি ডিজিটাল এনকোডার যা α সিরিজের সার্ভো এম্প্লিফায়ারে অবস্থান ডেটা প্রেরণ করে।এটি αi এবং βi সিরিজে ব্যবহৃত সিরিয়াল এনকোডার থেকে একটি ভিন্ন এনকোডার আর্কিটেকচার, এবং পার্থক্যটি প্রসাধনী নয়। ইমপলস কোডার সিগন্যাল প্রোটোকল, সংযোগকারী প্রকার, এবং তারের স্পেসিফিকেশন সব α সিরিজের নির্দিষ্ট।তারা রূপান্তর হার্ডওয়্যার ছাড়া αi বা βi পরিবর্ধক ক্রস সংযোগ না, যে কারণে প্রতিস্থাপন বা ক্রয়ের সিদ্ধান্তের ক্ষেত্রে মোটর জেনারেটরকে এম্প্লিফায়ার জেনারেটরের সাথে মেলে তা গুরুত্বপূর্ণ।

প্রমাণিত নির্ভরযোগ্যতা প্রোফাইল।বিশ্বব্যাপী উত্পাদন জুড়ে α সিরিজ একটি বিশাল পরিষেবা ইতিহাস জমা করেছে। এর ব্যর্থতা মোড, রক্ষণাবেক্ষণ ব্যবধান এবং পুনরায় উত্পাদন পদ্ধতিগুলি ভালভাবে নথিভুক্ত করা হয়েছে।Fanuc α সিরিজের মেশিনের একটি ফ্লিট পরিচালনাকারী রক্ষণাবেক্ষণ ইঞ্জিনিয়ারদের জন্য, এই মোটরগুলির ব্যর্থতার বৈশিষ্ট্যগুলি পরিচিত পরিমাণে রয়েছে যা প্রতিরোধমূলক রক্ষণাবেক্ষণের সময়সূচী এবং ব্যর্থতার পরে নির্ণয় উভয়ই সহজ করে তোলে।

নতুন ইউনিট অবস্থা ∙ কোন সার্ভিস ইতিহাস নেই, কোন পরিধান নেই।একটি পুনর্নির্মাণ মোটর শুধুমাত্র এটি প্রাপ্ত পুনর্নির্মাণ হিসাবে ভাল। বিয়ারিং প্রতিস্থাপন, এনকোডার অবস্থা, winding নিরোধক অখণ্ডতা these এই সব পুনর্নির্মাণ প্রক্রিয়া ফলাফল, গ্যারান্টি না.একটি নতুন ইউনিট এই অনিশ্চয়তা কোন সঙ্গে শুরু হয়. bearings শূন্য ঘন্টা আছে. এনকোডার তাপ চক্র বা সেবা কম্পন সাপেক্ষে কখনও হয়েছে.রোলিংগুলি দূষণ বা আংশিক তাপীয় চাপের সংস্পর্শে আসেনি. অ্যাপ্লিকেশনগুলির জন্য যেখানে পুনরায় পরিষেবাতে নির্ভরযোগ্যতা অগ্রাধিকার, নতুন শর্তটি সহজ পছন্দ।

সিস্টেম সামঞ্জস্যতা ও স্থাপত্য

A06B-0205-B001 Fanuc এর α সিরিজের সার্ভো ড্রাইভ আর্কিটেকচারের মধ্যে কাজ করে।এটি α সিরিজের সার্ভো এম্প্লিফায়ার মডিউলগুলির সাথে সংযোগ স্থাপন করে পূর্ববর্তী প্রজন্মের এম্প্লিফায়ারগুলি যা α সিরিজের মোটরের ইমপ্লাস কোডার ইন্টারফেস এবং পাওয়ার সংযোগকারী স্পেসিফিকেশনটির সাথে মেলে.

α সিরিজ এবং বর্তমান αi/βi প্ল্যাটফর্মগুলির মধ্যে সামঞ্জস্যের সীমানাটি এম্প্লিফায়ার স্তরে দৃ firm়। α সিরিজ মোটরের ইমপ্লাস কোডার সরাসরি αi বা βi এম্প্লিফায়ারগুলির সাথে সামঞ্জস্যপূর্ণ নয়,যা ফ্যানুকের সিরিয়াল এনকোডার প্রোটোকল ব্যবহার করেএকটি α সিরিজের মোটরকে একটি বর্তমান প্রজন্মের এম্প্লিফায়ারে সংযুক্ত করা এনকোডার রূপান্তর হার্ডওয়্যার ছাড়া একটি বৈধ কনফিগারেশন নয় ¢ এটি একটি সিস্টেম পরিবর্তন, উপাদান বিনিময় নয়।

যন্ত্রপাতিগুলির জন্য যেখানে α সিরিজের এম্প্লিফায়ারটি কার্যকরী এবং মোটরটি ব্যর্থ হয়েছে, একটি নতুন A06B-0205-B001 সরবরাহ করা সঠিক রক্ষণাবেক্ষণ পথ।মেশিনের জন্য যেখানে উভয় মোটর এবং পরিবর্ধক ব্যর্থ হয়েছে, অথবা যখন নিয়ন্ত্রণের আপগ্রেড ইতিমধ্যে পরিকল্পনা করা হয়, তখন কাজের ক্ষেত্রটি সম্পূর্ণ ড্রাইভ সিস্টেম প্রতিস্থাপনের জন্য প্রসারিত হয়, বিভিন্ন ইঞ্জিনিয়ারিং প্রয়োজনীয়তার সাথে একটি ভিন্ন প্রকল্প।

কন্ট্রোলার পরিবারগুলি যা α সিরিজের সার্ভো সিস্টেম চালায় সেগুলির মধ্যে রয়েছেঃএফএ সিরিজ সার্ভো এম্প্লিফায়ার মডিউল দিয়ে কনফিগার করা Fanuc সিরিজ 0, সিরিজ 15, সিরিজ 16, এবং সিরিজ 18 সিএনসি নিয়ামকদের পুরানো রূপান্তর। The specific controller and amplifier pairing in a given machine is defined by the machine builder's original design — confirm the amplifier module type from the machine's electrical documentation before sourcing a replacement motor.

সাধারণ মেশিন অ্যাপ্লিকেশন

A06B-0205-B001 প্ল্যাটফর্মের উত্পাদন বছরগুলিতে Fanuc α সিরিজের সার্ভো সিস্টেমে নির্মিত সিএনসি মেশিনের ধরণ জুড়ে পাওয়া যায়ঃ

• সিএনসি মেশিনিং সেন্টার প্রাথমিক খাওয়ানোর অক্ষ ড্রাইভ X, Y, Z
• সিএনসি টার্ন লম্বা এবং ক্রস স্লাইড অক্ষ ড্রাইভ
• অনুভূমিক ড্রিলিং এবং ফ্রিজিং মেশিনের ফিড অক্ষ
• সিএনসি মিলিং মেশিনের টেবিল ট্রাভার্স এবং ক্রস ফিড ড্রাইভ
• সিএনসি গিয়ার হাবিং এবং গিয়ার গ্রিলিং মেশিনের অক্ষ
• ট্রান্সফার লাইন রোটারি এবং লিনিয়ার পজিশনিং ড্রাইভ
• বড় ফরম্যাটের সিএনসি রাউটার এবং প্লাজমা কাটিয়া অক্ষ ড্রাইভ
• পাঁচ-অক্ষের যন্ত্র কেন্দ্র ঘূর্ণনশীল এবং ঢাল অক্ষ অবস্থান
• প্যালেট চেঞ্জার এবং ওয়ার্কপিস হ্যান্ডলিং অটোমেশন

কেন লিগ্যাসি মোটর সোর্সিংয়ের ক্ষেত্রে অবস্থা গুরুত্বপূর্ণ

α সিরিজের মোটর বাজারে বিভিন্ন শর্তে কাজ করা হয়। নতুন-পুরানো স্টক, পুনরায় তৈরি, মেরামত এবং ব্যবহৃত টান ইউনিটগুলি সরবরাহ চেইনে উপস্থিত।আপনি আসলে কি কিনছেন তা বোঝা গুরুত্বপূর্ণ:

নতুন-পুরানো স্টক (এই তালিকা):কারখানার তৈরি, কখনো ইনস্টল করা হয়নি, মূল অবস্থায়, সম্পূর্ণ যান্ত্রিক ও বৈদ্যুতিক অক্ষুন্নতা, কোন সার্ভিস ইতিহাস নেই।সঠিক পছন্দ যখন পুনরায় পরিষেবাতে নির্ভরযোগ্যতা প্রধান উদ্বেগ এবং বাজেট অনুমতি দেয়.

পুনঃনির্মাণঃব্যবহৃত কোর পুনর্নির্মাণের জন্য ব্যবহারযোগ্য অবস্থায়। গুণমান পুনর্নির্মাণকারী দ্বারা উল্লেখযোগ্যভাবে পরিবর্তিত হয়। একটি নথিভুক্ত ভারবহন প্রতিস্থাপন, এনকোডার বৈধতা সঙ্গে একটি নামী কেন্দ্র থেকে পুনর্নির্মাণ,এবং পারফরম্যান্স টেস্টিং একটি বৈধ বিকল্পকোন নথিপত্র ছাড়াই পুনর্নির্মাণ করাটা একটা ঝুঁকি।

মেরামতঃনির্দিষ্ট ত্রুটি সংশোধন করা একটি ব্যর্থ ইউনিট। অবিলম্বে ব্যর্থতার কারণ ছিল না যে অন্তর্নিহিত পরাজয় সমাধান করতে পারে না।বাজেটের সীমাবদ্ধতার পরিস্থিতিতে উপযুক্ত যেখানে মেরামতের সুযোগ স্পষ্টভাবে সংজ্ঞায়িত এবং নথিভুক্ত করা হয়.

ব্যবহৃত টানঃএকটি মেশিন থেকে সরানো, অবস্থা অজানা। শুধুমাত্র যখন অন্য কিছুই পাওয়া যায় এবং প্রয়োগে প্রাথমিক ব্যর্থতার ঝুঁকি গ্রহণযোগ্য।

একটি মেশিনের একটি উৎপাদন-সমালোচনামূলক অক্ষের জন্য যেখানে ডাউনটাইম খরচ বাস্তব, নতুন শর্ত অন্যান্য বিভাগের সাথে অনিশ্চয়তা দূর করে।

কার্যকর প্রতিস্থাপন নির্দেশিকা

পার্ট নাম্বার মেলে প্রথম অগ্রাধিকার।B001 উপসর্গটি একটি কার্যকরী স্পেসিফিকেশন ¢ এনকোডার টাইপ এবং সংযোগকারী কনফিগারেশন। B001 এর জন্য তারযুক্ত মেশিনে ইনস্টল করা একটি ভিন্ন উপসর্গ সহ একটি মোটর সংযোগকারী অসঙ্গতি উপস্থাপন করবে,ভুল এনকোডার সংকেত, অথবা উভয়ই। ক্রয়ের আগে ব্যর্থ মোটরের নাম প্লেট থেকে সম্পূর্ণ অংশ নম্বরটি নিশ্চিত করুন।

শুরু করার আগে ব্যাকআপ প্যারামিটার.সিএনসি নিয়ামকের পরামিতি ¢ অক্ষ ভ্রমণের সীমা, ত্বরণ সেটিং, টর্ক ক্ল্যাম্প মান, ব্যাকল্যাশ ক্ষতিপূরণ ¢ নিয়ামকটিতে সংরক্ষণ করা হয়, মোটর নয়।ব্যর্থ মোটর অপসারণ করার আগে সম্পূর্ণ পরামিতি সেট ব্যাক আপমোটর প্রতিস্থাপনের পরে বর্তমান ব্যাকআপ থেকে পরামিতি পুনরুদ্ধার করা একটি দশ মিনিটের কাজ। ডকুমেন্টেশন থেকে তাদের পুনর্গঠন নয়।

ক্যাবল সমন্বয় পরিদর্শন করুন।মেশিনে যেখানে মূল মোটর ক্যাবল সেট দশ বা তার বেশি বছর ব্যবহার করা হয়েছে, এনকোডার ক্যাবল বিচ্ছিন্নতা, সংযোগকারী যোগাযোগ,এবং ঢাল ধারাবাহিকতা মোটর প্রতিস্থাপন সময় পরিদর্শন করা উচিতএকটি সদ্য ইনস্টল করা নতুন মোটরের ক্যাবল-প্ররোচিত এনকোডার ত্রুটিগুলি একটি হতাশাজনক ডায়াগনস্টিক দৃশ্য যা পরিকল্পনাকৃত প্রতিস্থাপনের সময় একটি প্রাক-ক্যাবল পরিদর্শন সম্পূর্ণরূপে এড়ানো হয়।

উৎপাদন শুরু করার আগে অক্ষের কাজ যাচাই করুন।ইনস্টলেশন এবং পরামিতি পুনরুদ্ধার পরে, স্বয়ংক্রিয় অপারেশন স্যুইচ করার আগে কম গতিতে তার পূর্ণ ভ্রমণ পরিসীমা মাধ্যমে অক্ষ ম্যানুয়ালি চালান। সঠিক দিক, মসৃণ আন্দোলন নিশ্চিত করুন,এবং অবস্থান ফিডব্যাক অ্যালার্ম অনুপস্থিতিএকটি সংক্ষিপ্ত ম্যানুয়াল যাচাইকরণ কয়েক মিনিট সময় নেয়; এটি একটি স্বয়ংক্রিয় চক্রের সময় মেশিনের ত্রুটি বা সংঘর্ষের কারণ হওয়ার আগে তারের ত্রুটি এবং পরামিতিগুলির অসঙ্গতিগুলি ধরতে পারে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

Q1. Fanuc A06B-0205-B001 কোন সার্ভো এম্প্লিফায়ারের সাথে সামঞ্জস্যপূর্ণ?

এটি Fanuc α সিরিজের সার্ভো এম্প্লিফায়ার মডিউলগুলির সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে।α সিরিজের মোটর একটি ইমপলস কোডার এনকোডার ইন্টারফেস ব্যবহার করে যা α সিরিজের এম্প্লিফায়ার প্রজন্মের জন্য নির্দিষ্ট এবং সরাসরি Fanuc αi বা βi সিরিজের এম্প্লিফায়ারগুলির সাথে সামঞ্জস্যপূর্ণ নয়, যা একটি ভিন্ন সিরিয়াল এনকোডার প্রোটোকল ব্যবহার করে।

প্রশ্ন ২. পুনর্নির্মাণকৃত ইউনিটের তুলনায় নতুন ইউনিট কেনার সুবিধা কী?

একটি নতুন ইউনিট কখনও ইনস্টল করা হয় নি বা অপারেশনাল স্ট্রেস সাপেক্ষে √ bearings, এনকোডার, এবং windings সমস্ত কারখানার মূল অবস্থায় কোন সমৃদ্ধ পরিধান বা সেবা ইতিহাস নেই।একটি পুনর্নির্মাণ ইউনিট একটি ব্যবহৃত কোর থেকে পুনর্নির্মাণ করা হয়েছে, এবং গুণ সম্পূর্ণরূপে পুনর্নির্মাণ প্রক্রিয়া উপর নির্ভর করে। উত্পাদন-সমালোচনামূলক অক্ষগুলির জন্য যেখানে পুনরায় পরিষেবাতে নির্ভরযোগ্যতা গুরুত্বপূর্ণ, নতুন শর্ত পুনর্নির্মাণ ইউনিটগুলির সাথে অনিশ্চয়তা দূর করে।

Q3. A06B-0205-B001 বর্তমান প্রজন্মের Fanuc αi বা βi এম্প্লিফায়ারের সাথে ব্যবহার করা যেতে পারে?

সরাসরি প্রতিস্থাপন হিসাবে নয়। α সিরিজের ইমপলস কোডার ইন্টারফেস এবং αi/βi সিরিয়াল কোডার ইন্টারফেস স্থাপত্যগতভাবে ভিন্ন।এনকোডার রূপান্তর হার্ডওয়্যার ছাড়াই একটি বর্তমান প্রজন্মের এম্প্লিফায়ারে একটি α সিরিজ মোটর সংযোগ করা সমর্থিত কনফিগারেশন নয়যদি মোটর এবং এম্প্লিফায়ার উভয়ই প্রতিস্থাপনের প্রয়োজন হয়, তাহলে সঠিক পথ হল সম্পূর্ণ ড্রাইভ সিস্টেম আপগ্রেড করা, মিশ্র প্রজন্মের ইনস্টলেশন নয়।

Q4. একই বেস মডেলের B001 উপসর্গটি কি B0xx উপসর্গগুলির অন্যান্য রূপগুলির সাথে বিনিময়যোগ্য?

না, উপসর্গটি এনকোডার টাইপ এবং সংযোগকারী কনফিগারেশন নির্দিষ্ট করে।একই বেস মডেল নাম্বারের মধ্যে বিভিন্ন উপসর্গ কোডগুলির মধ্যে অসঙ্গতিপূর্ণ সংযোগকারী জ্যামিতি বা ইমপ্লাস কোডার স্পেসিফিকেশন থাকতে পারে. সর্বদা মূল মোটরের নামপ্লেট থেকে সঠিক সম্পূর্ণ অংশ নম্বরটি নিশ্চিত করুন এবং উত্স করুন।

Q5. মেশিনটি পুনরায় উত্পাদন শুরু করার আগে প্রতিস্থাপন মোটর ইনস্টল করার পরে কী করা উচিত?

মটর অপসারণের আগে নেওয়া একটি ব্যাকআপ ফাইল থেকে CNC নিয়ামক এর অক্ষ পরামিতি পুনরুদ্ধার. তারপর তার সম্পূর্ণ ভ্রমণ পরিসীমা মাধ্যমে অক্ষ ম্যানুয়ালি চালানো কম খাওয়ানো হার,যাত্রার সঠিক দিকনির্দেশ নিশ্চিত করা, মসৃণ গতি, এবং কোন এনকোডার সম্পর্কিত এলার্ম।
