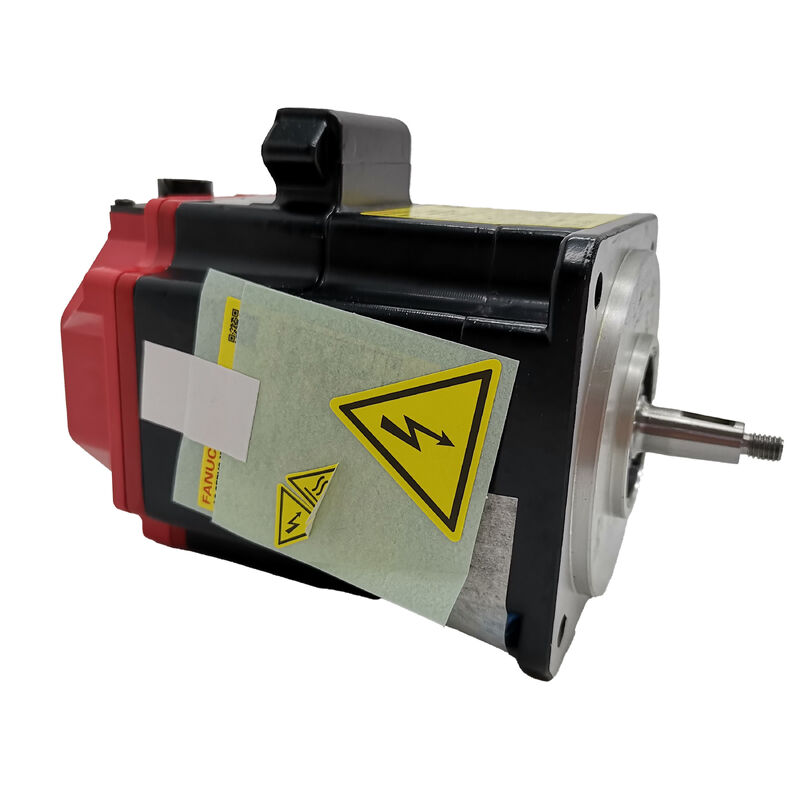

FANUC A06B-0202-B000 | আলফা iF 1/5000 এসি সার্ভো মোটর — টেপার শ্যাফ্ট / A1000 অ্যাবসোলিউট / নো ব্রেক

আলফা iF 1/5000 — যেখানে এক নিউটন-মিটার ঠিকঠাক

কিছু অক্ষের উচ্চ স্টল টর্কের প্রয়োজন হয় না। টুল ম্যাগাজিন ইন্ডেক্সিং মেকানিজম, এটিসি আর্ম ড্রাইভ, কমপ্যাক্ট রোটারি পজিশনিং টেবিল এবং মাল্টি-অ্যাক্সিস মেশিনিং সেন্টারের সেকেন্ডারি পজিশনিং অ্যাক্সিস হালকা লোড দ্রুত সরায় এবং নির্ভুলভাবে থামে। আলফা iF 1/5000 এই প্রয়োজনীয়তার জন্য তৈরি করা হয়েছে: 1 Nm স্টল টর্ক, 5,000 rpm সর্বোচ্চ গতি, 0.5 kW আউটপুট একটি কমপ্যাক্ট প্যাকেজে।

একটি 5mm পিচ বল স্ক্রুতে সরাসরি কাপলিংয়ে, 4,000 rpm রেট করা গতি 20 m/min ট্র্যাভার্স তৈরি করে। একটি হালকা ওজনের সহায়ক অক্ষের জন্য, এটি আসল অক্ষের গতি, মোটরকে অতিরিক্ত বড় না করে এবং চালিত মেকানিজমে অপ্রয়োজনীয় ভর যোগ না করে। 95% পাওয়ার ফ্যাক্টর মানে মোটর ন্যূনতম রিঅ্যাক্টিভ কারেন্ট টানে — যেখানে একাধিক সার্ভো অ্যাক্সিস একটি সাধারণ সরবরাহ ভাগ করে নেয় সেখানে মেশিনগুলিতে একটি ব্যবহারিক সুবিধা।

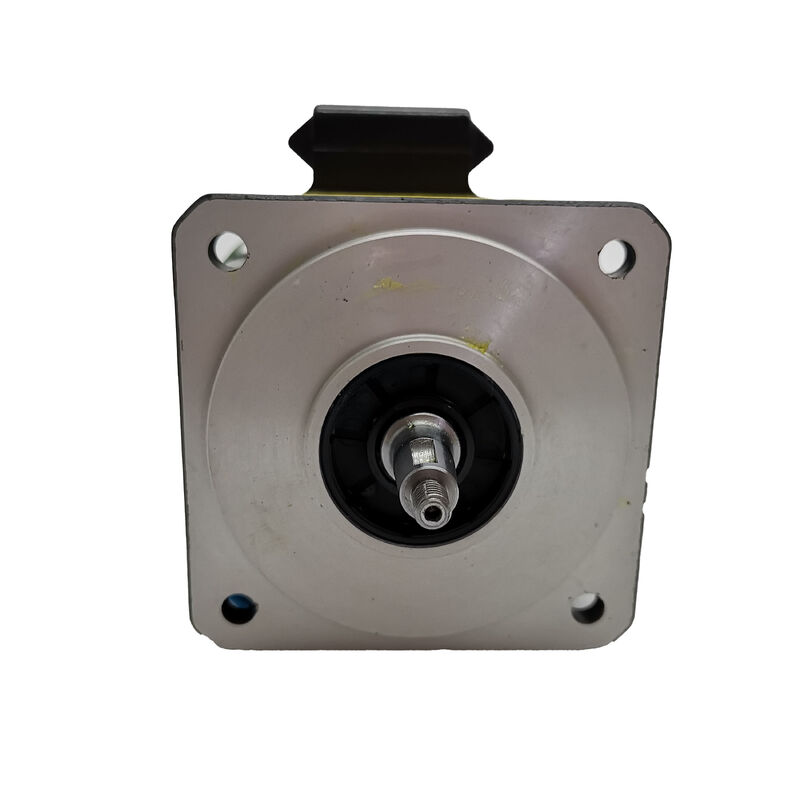

টেপার শ্যাফ্ট শ্যাফ্ট-এন্ড থ্রেডের মাধ্যমে একটি ড্র বোল্ট ব্যবহার করে ইনস্টলেশনের সময় কাপলিং হাবকে স্বয়ংক্রিয়ভাবে কেন্দ্র করে। কী পজিটিভ মেকানিক্যাল এনগেজমেন্টের মাধ্যমে টর্ক প্রেরণ করে। 1 Nm এ, লোড মাঝারি — তবে টেপার-প্লাস-কী থেকে আসা কাপলিং রিপিটেবিলিটি হল ব্যবহারিক সুবিধা: যখন রক্ষণাবেক্ষণের সময় মোটর সরানো এবং পুনরায় ইনস্টল করা হয়, তখন হাবটি প্রতিবার রিলignment ছাড়াই একই জ্যামিতিতে পুনরায় বসে।

অনুভূমিক অক্ষ এবং ভারসাম্যপূর্ণ মেকানিজমের জন্য ব্রেক নেই সঠিক, যেখানে FANUC সার্ভো লক বিশ্রামে অবস্থান বজায় রাখে। সার্ভো অ্যামপ্লিফায়ার প্রতি বিপ্লবে 1,000,000 এনকোডার গণনা থেকে কমান্ডেড শ্যাফ্ট কোণে ক্রমাগত সংশোধন করে। উল্লম্ব বা মাধ্যাকর্ষণ-লোডযুক্ত অক্ষগুলির জন্য B300 ভ্যারিয়েন্ট প্রয়োজন যা একটি স্প্রিং-অ্যাপ্লাইড 24V ব্রেক সহ আসে।

মূল স্পেসিফিকেশন

A1000 অ্যাবসোলিউট এনকোডার — পাওয়ার-আপে কোনো হোমিং নেই

A1000 হল একটি সিরিয়াল অ্যাবসোলিউট এনকোডার যা আলফা i সার্ভো অ্যামপ্লিফায়ারের ব্যাকআপ ব্যাটারির মাধ্যমে পাওয়ার-অফ জুড়ে মাল্টি-টার্ন শ্যাফ্ট পজিশন ধরে রাখে। পাওয়ার-অন-এ, সিএনসি অবিলম্বে অক্ষের স্থানাঙ্ক পড়ে — কোনও রেফারেন্স-রিটার্ন সাইকেল নেই, কোনও তত্ত্বাবধানে হোমিং ট্র্যাভার্স নেই। যে মেশিনগুলি শিফটের মধ্যে পাওয়ার সাইকেল করে বা পাওয়ার ইন্টারাপশন থেকে পুনরুদ্ধার করে, তার মানে মেশিনটি ঠিক যেখানে থেমেছিল সেখান থেকে আবার শুরু হয়।

ব্যাকআপ ব্যাটারি সার্ভো অ্যামপ্লিফায়ারে থাকে, মোটরে নয়। যখন সিএনসি একটি লো-ব্যাটারি অ্যালার্ম জারি করে তখন এটি প্রতিস্থাপন করুন — একটি ডিসচার্জড ব্যাটারি মাল্টি-টার্ন কাউন্টার রিসেট করে এবং উৎপাদনের পুনরায় শুরু হওয়ার আগে একবার পজিশন সিঙ্ক্রোনাইজেশনের প্রয়োজন হয়।

A06B-0202 ভ্যারিয়েন্ট সারাংশ

প্রতিস্থাপন করা মোটরের সঠিক সাফিক্স মেলান। এনকোডার টাইপ এবং ব্রেক কনফিগারেশন প্যারামিটার পরিবর্তন এবং ওয়্যারিং পরিবর্তন ছাড়াই বিনিময়যোগ্য নয়।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: আলফা iF 1/5000 (A06B-0202-B000) কোন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত?

টুল ম্যাগাজিন ইন্ডেক্সিং মেকানিজম, এটিসি আর্ম ড্রাইভ, কমপ্যাক্ট রোটারি পজিশনিং টেবিল এবং মাল্টি-অ্যাক্সিস মেশিনিং সেন্টারের সেকেন্ডারি পজিশনিং অ্যাক্সিস — এমন অ্যাপ্লিকেশন যেখানে হালকা লোড দ্রুত সরায় এবং নির্ভুলভাবে থামে। একটি 5mm পিচ বল স্ক্রুতে সরাসরি কাপলিংয়ে, 4,000 rpm রেট করা গতি 20 m/min ট্র্যাভার্স তৈরি করে। আলফা iF 1/5000 সহায়ক এবং সেকেন্ডারি অ্যাক্সিসের জন্য, প্রাথমিক কাটিং অ্যাক্সিস ড্রাইভের জন্য নয়।

প্রশ্ন ২: এই মোটরের কি প্রতি পাওয়ার-আপে হোমিং সাইকেলের প্রয়োজন হয়?

না। A1000 একটি সিরিয়াল অ্যাবসোলিউট এনকোডার — মাল্টি-টার্ন পজিশন পাওয়ার-অফ জুড়ে আলফা i সার্ভো অ্যামপ্লিফায়ারের ব্যাকআপ ব্যাটারি দ্বারা সংরক্ষিত থাকে। অক্ষের স্থানাঙ্ক কোনও অক্ষের নড়াচড়া ছাড়াই পাওয়ার-অন-এ অবিলম্বে উপলব্ধ। একটি প্রতিস্থাপন মোটর ইনস্টল করার পরে, মেশিন কোঅর্ডিনেটের সাথে অ্যাবসোলিউট কাউন্টার মেলানোর জন্য একটি পজিশন সিঙ্ক্রোনাইজেশন প্রয়োজন — একটি স্ট্যান্ডার্ড কমিশনিং ধাপ, একটি পুনরাবৃত্ত হোমিং প্রয়োজনীয়তা নয়।

প্রশ্ন ৩: কোন অ্যামপ্লিফায়ার A06B-0202-B000 এর সাথে জোড়া লাগে?

FANUC আলফা i সিরিজ সার্ভো অ্যামপ্লিফায়ার (আলফা iSV)। 0.5 kW / 1 Nm এ, আলফা iSV 4 পাওয়ার লেভেল কভার করে। সামঞ্জস্যপূর্ণ সিএনসি: সিরিজ 0i-D/F, 16i, 18i, 21i, 30i/31i/32i। আসল আলফা সিরিজ (নন-i) অ্যামপ্লিফায়ার বা FANUC বিটা সিরিজ ড্রাইভের সাথে সামঞ্জস্যপূর্ণ নয়।

প্রশ্ন ৪: এই B000 (নো ব্রেক) কি B300 (ব্রেক সংস্করণ) প্রতিস্থাপন করতে পারে?

শুধুমাত্র যদি মূল মোটরটি B000 হিসাবে নিশ্চিত করা হয়। B300 ব্রেক উল্লম্ব বা মাধ্যাকর্ষণ-লোডযুক্ত অক্ষগুলিতে লাগানো হয় যেখানে সার্ভো-অফ-এ মেকানিক্যাল হোল্ডিং প্রয়োজন। সেই অক্ষগুলি থেকে ব্রেক ফাংশন অপসারণ করলে একটি নিরাপত্তা ঝুঁকি তৈরি হয়। ব্রেকবিহীন প্রতিস্থাপন লাগানোর আগে মেশিন ডকুমেন্টেশন থেকে ব্যর্থ মোটরের মূল সাফিক্স নিশ্চিত করুন।

প্রশ্ন ৫: আলফা iF 1/5000 কি FANUC আলফা iF সিরিজের ক্ষুদ্রতম মোটর?

হ্যাঁ। আলফা iF পরিবার আলফা iF 2/5000 (2 Nm, A06B-0205), আলফা iF 4/5000 (4 Nm, A06B-0223), এবং বড় মডেলগুলির মাধ্যমে ধাপে ধাপে উপরে ওঠে। সবগুলি একই আলফা i সিরিয়াল এনকোডার ইন্টারফেস শেয়ার করে। যদি অক্ষটি 1 Nm এর বেশি টেকসই স্টল টর্ক দাবি করে, তবে পরবর্তী ধাপ হল আলফা iF 2/5000। বড় মোটর দিয়ে অদলবদল করার আগে অ্যামপ্লিফায়ার কারেন্ট রেটিং এবং মোটর টাইপ প্যারামিটারগুলি সামঞ্জস্যপূর্ণ কিনা তা নিশ্চিত করুন।
