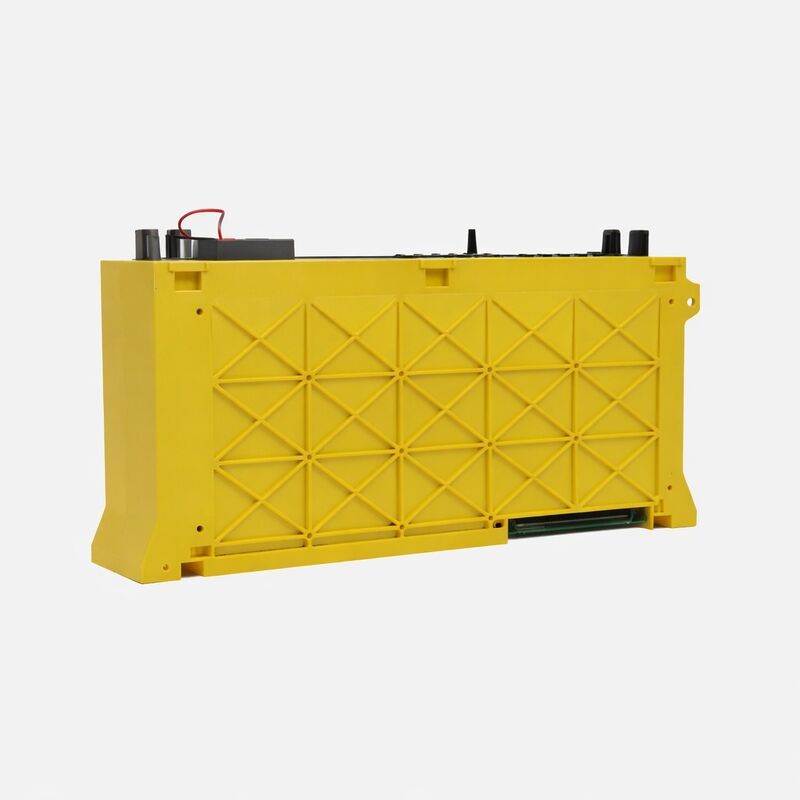

ব্যবহৃত ফ্যানুক A02B-0280-B502 সার্ভো ড্রাইভার ভালো অবস্থায় আছে A02B-0280-B502

Fanuc A02B-0280-B502∙ সিরিজ 0i-MA সিএনসি কন্ট্রোল ইউনিট ∙ মেশিনিং সেন্টার কন্ট্রোল, মাল্টি-অক্সিস, লিনিয়ার ও সার্কুলার ইন্টারপোলেশন, পিএমসি, আরএস-২৩২সি

সংক্ষিপ্ত বিবরণ

দ্যFanuc A02B-0280-B502এটি ফ্যানাক সিরিজ 0i মডেল এ মেশিনিং সেন্টার প্ল্যাটফর্মের জন্য ইন্টিগ্রেটেড সিএনসি নিয়ন্ত্রণ ইউনিট। এটি শিল্প মেশিনিংয়ের ইতিহাসে সর্বাধিক ব্যবহৃত সিএনসি নিয়ন্ত্রণ ব্যবস্থা।

সিরিজ 0i ছিল ফ্যানুকের মিড-রেঞ্জের সিএনসি অফার যা উচ্চ-শেষের কার্যকারিতা আনতে ডিজাইন করা হয়েছিল (মাল্টি-অক্ষ ইন্টারপোলেশন, স্টিক ট্যাপিং, টুল ক্ষতিপূরণ,পিএমসি সিঁড়ি লজিক) একটি প্রতিযোগিতামূলক খরচ পয়েন্ট এ মেশিন টুলস সর্বাধিক সম্ভাব্য ইনস্টল বেস.

এমএ ভেরিয়েন্টটি বিশেষভাবে মেশিনিং সেন্টার অ্যাপ্লিকেশনগুলিকে কভার করে, উল্লম্ব এবং অনুভূমিক ফ্রিজিং, মাল্টি-অক্ষের কনট্যুরিং এবং স্বয়ংক্রিয় সরঞ্জাম পরিবর্তন সিস্টেমের সাথে মেশিনিং সেন্টারগুলি।

সম্পূর্ণ সিএনসি কন্ট্রোল ইউনিট হিসাবে, A02B-0280-B502 সিপিইউ, রম, র্যাম, এলসিডি / এমডিআই ইন্টারফেস সার্কিট্রি, আই / ও সম্প্রসারণ বাস এবং সার্ভো যোগাযোগ ইন্টারফেসকে একক ব্যাক-প্যানেল সমাবেশে সংহত করে।

মাঠে, এই ইউনিটটি মেশিনের অপারেটর প্যানেলের পিছনে অবস্থিত, মেশিনের অক্ষ সার্ভো ড্রাইভ, স্পিন্ডল ড্রাইভ, পিএমসি আই / ও মডিউল এবং অপারেটর প্যানেল ইন্টারফেস তারের সাথে সংযুক্ত।

কন্ট্রোলটি জি-কোড প্রোগ্রাম এক্সিকিউশন থেকে সমস্ত নিয়ন্ত্রিত অক্ষের অবস্থান লুপ বন্ধের মাধ্যমে সম্পূর্ণ গতি চক্র পরিচালনা করে।

The 0280 series within the A02B product family corresponds to the first-generation 0i Model A hardware platform — the generation that introduced Fanuc's transition from the older Series 0 and Series 15 architecture to the compactA02B-0280-B502 এর উপর নির্মিত মেশিনগুলির মধ্যে 1990 এর দশকের শেষ থেকে 2000 এর দশকের প্রথম দিকে Mazak, Mori Seiki, Makino, Okuma, Doosan,এবং তাইওয়ান এবং কোরিয়ান মেশিন নির্মাতাদের বিস্তৃত যারা তাদের মান CNC হিসাবে 0i প্ল্যাটফর্ম গৃহীত.

মূল বৈশিষ্ট্যাবলী

সিরিজ 0i-MA ০i প্রজন্মের মেশিনিং সেন্টার সিএনসি

ফ্যানুক প্রোডাক্ট ফ্যামিলির নামের মধ্যে "0i" চিহ্নিত করে যা আগের সিরিজ 0 (0-MA, 0-MC,0-TA) এবং আধুনিক 0i-D এবং 0i-F প্ল্যাটফর্মগুলিতে সেতু তৈরি করা হয়েছে যা আজও উত্পাদনে রয়েছে. মডেল এ নামকরণ 0i সিরিজের মধ্যে প্রথম হার্ডওয়্যার প্রজন্মকে চিহ্নিত করে, যখন এমএ টিএ (টার্নিং) বা এফএ (ট্রান্সফার মেশিন) এর বিপরীতে মেশিনিং সেন্টার ভেরিয়েন্টকে নির্দিষ্ট করে।

বাস্তবে, সিরিজ 0i-MA প্রোগ্রামিং এবং অপারেশনাল বৈশিষ্ট্যগুলি সরবরাহ করেছিল যা মেশিনিং সেন্টার ব্যবহারকারীরা তার যুগে প্রয়োজনীয় ছিলঃজি-কোড প্রোগ্রামিং পূর্ববর্তী Fanuc সিরিজ 0 এবং সিরিজ 15 অংশ প্রোগ্রামগুলির সাথে সামঞ্জস্যপূর্ণ (বিদ্যমান প্রোগ্রামগুলি পরিবর্তন ছাড়াই চালানো হয়), ক্যানড ড্রিলিং এবং ফ্রিজিং চক্র, টুল ব্যাসার্ধের ক্ষতিপূরণ, কাজের সমন্বয় ব্যবস্থা (G54G59), কাটা দৈর্ঘ্যের পরিমাপ, এবং স্ট্যান্ডার্ড শক্ত ট্যাপিং।

পিএমসি (প্রোগ্রামযোগ্য মেশিন কন্ট্রোলার) মেশিনের I/O লজিক পরিচালনা করে ¢ টুল চেঞ্জার সিকোয়েন্সিং, প্যালেট ক্ল্যাম্পিং, কুলিং লিকুইড কন্ট্রোল, ডোর ইন্টারলক ¢ সিএনসি মোশন কন্ট্রোল থেকে আলাদাভাবে,দুটি প্রসেসর আর্কিটেকচারে যা সিএনসির সার্ভো কন্ট্রোল লুপ থেকে স্বাধীন মেশিন লজিক প্রসেসিং রাখে.

সিএনসি আর্কিটেকচার প্যানেলের পিছনে ইন্টিগ্রেটেড নিয়ন্ত্রণ

A02B-0280-B502 হ'ল ব্যাক-প্যানেল ইউনিট ¢ হার্ডওয়্যার সমাবেশ যা অপারেটর ডিসপ্লে এবং কীবোর্ডের পিছনে মাউন্ট করা হয়। ফ্যানুকের 0i আর্কিটেকচারে, এই ইউনিটে প্রধান সিপিইউ বোর্ড রয়েছে,অক্ষ সার্ভো ইন্টারফেস, পিএমসি প্রসেসর, অংশ প্রোগ্রাম এবং পরামিতি জন্য মেমরি, এবং যোগাযোগ ইন্টারফেস।

অপারেটর ডিসপ্লে (এলসিডি), এমডিআই কীবোর্ড এবং মেশিন অপারেটর বোতামগুলি পৃথক উপাদান যা স্ট্যান্ডার্ড ইন্টারফেস ক্যাবলগুলির মাধ্যমে B502 ইউনিটের সাথে সংযুক্ত।

এই মডুলার আর্কিটেকচারটি নিয়ন্ত্রণ হার্ডওয়্যার থেকে পৃথক ডিসপ্লে একটি গুরুত্বপূর্ণ পরিষেবাযোগ্য বৈশিষ্ট্য ছিলঃ একটি ব্যর্থ ডিসপ্লে বা কীবোর্ডের জন্য পুরো সিএনসি ইউনিটটি প্রতিস্থাপন করার প্রয়োজন ছিল না,এবং বিপরীতভাবে.

ব্যবহারিকভাবে, দীর্ঘমেয়াদী মেশিনগুলির মধ্যে সবচেয়ে বেশি ত্রুটিযুক্ত উপাদান হ'ল কন্ট্রোল ইউনিটের অভ্যন্তরে পাওয়ার সাপ্লাই,এর পরে ব্যাটারি-সমর্থিত র্যাম ডেটা দূষিত (ব্যাকআপ ব্যাটারি শেষ হলে প্যারামিটার এবং অংশ প্রোগ্রাম ক্ষতির কারণ), এবং অবশেষে এলসিডি ডিসপ্লে অবনতি।

B502 কন্ট্রোল ইউনিট নিজেই সাধারণভাবে পরিষ্কার ক্যাবিনেট পরিবেশে শক্তিশালী।

আরএস-২৩২সি এবং প্রোগ্রাম আই/ও ∙ মেশিন যোগাযোগ

আরএস-২৩২সি সিরিয়াল যোগাযোগ হল A02B-0280-B502 ব্যবহারকারী মেশিনে অংশ প্রোগ্রাম স্থানান্তরের জন্য স্ট্যান্ডার্ড ইন্টারফেস। প্রোগ্রামগুলি পিসি, ডিএনসি নিয়ামক বা স্টোরেজ ডিভাইস থেকে আরএস-২৩২সি এর মাধ্যমে লোড করা হয়,এমডিআই-তে সম্পাদিত, এবং কন্ট্রোলের অভ্যন্তরীণ মেমরি থেকে চালানো হয়।

আরএস-২৩২সি ইন্টারফেস এছাড়াও ডেটা ব্যাকআপ ০ প্যারামিটার, টুল অফসেট এবং অংশ প্রোগ্রামগুলি নিরাপদ রাখার জন্য একটি বাহ্যিক ডিভাইসে ডাম্প করা যেতে পারে।

এমন মেশিনের জন্য যেখানে উৎপাদন ডিএনসি অপারেশনের জন্য আরএস-২৩২সি যোগাযোগের প্রয়োজন হয়।A02B-0280-B502 এর ইন্টারফেস কনফিগারেশন DNC সিস্টেমের যোগাযোগ পরামিতিগুলির সাথে মেলে.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A02B-0280-B502 এবং A02B-0280 পরিবারের অন্যান্য B502 রূপগুলির মধ্যে পার্থক্য কী?

A02B-0280 পণ্য সিরিজের মধ্যে, বিভিন্ন B5xx উপসর্গ সংখ্যা অক্ষ সংখ্যা, স্পিন্ডল কনফিগারেশন, এবং হার্ডওয়্যার বিকল্পের বিভিন্ন সমন্বয় চিহ্নিত করে।

বি৫০২ একটি নির্দিষ্ট কারখানার কনফিগারেশন ∙ এই কনফিগারেশনের জন্য সঠিক অক্ষ ক্ষমতা, মেমরির আকার এবং বিকল্প সেট ফ্যানুকের বি৫০২ কোডের জন্য বিল্ড স্পেসিফিকেশনে সংজ্ঞায়িত করা হয়েছে।একটি ব্যর্থ ইউনিট প্রতিস্থাপন করার সময়, প্রতিস্থাপনের অংশটি একটি অনুরূপ উপসর্গ পরিবর্তে সম্পূর্ণ অংশ নম্বর (B502) এর সাথে মিলতে হবে,বিভিন্ন B5xx কনফিগারেশনে বিভিন্ন হার্ডওয়্যার রয়েছে যা একই A02B-0280 সিরিজ উপসর্গ সত্ত্বেও ড্রপ-ইন সামঞ্জস্যপূর্ণ নাও হতে পারে.

প্রশ্ন ২ঃ যখন ব্যাক-আপ ব্যাটারি ব্যর্থ হয় তখন অংশ প্রোগ্রাম এবং পরামিতিগুলির কী হয়?

A02B-0280-B502 একটি লিথিয়াম ব্যাটারি ব্যবহার করে যা SRAM মেমরি বজায় রাখে যা অংশ প্রোগ্রাম, পরামিতি, টুল অফসেট এবং PMC ডেটা সঞ্চয় করে যখন নিয়ন্ত্রণটি বন্ধ হয়।যখন ব্যাটারির ভোল্টেজ ন্যূনতম প্রান্তিকের নিচে পড়ে, একটি এলার্ম সিএনসি প্যানেলে প্রদর্শিত হবে (সাধারণত একটি এমবিটি এলার্ম বা কম ব্যাটারি সতর্কতা) ।

যদি ব্যাটারিটি প্রতিস্থাপনের আগে সম্পূর্ণরূপে নিষ্কাশন করা হয়, তবে সমস্ত ব্যাটারি-ব্যাকড ডেটা হারিয়ে যায় ∙ ব্যাকআপ থেকে পরামিতিগুলি পুনরায় লোড করা উচিত, এবং অংশ প্রোগ্রামগুলি পুনরায় প্রবেশ করা বা পুনরায় স্থানান্তর করা উচিত।বার্ষিক ব্যাটারি প্রতিস্থাপন অবিচ্ছিন্ন উৎপাদন ব্যবহারের জন্য সিরিজ 0i নিয়ন্ত্রণের জন্য মান রক্ষণাবেক্ষণ অনুশীলন.

প্রশ্ন 3: A02B-0280-B502 কি আলফা সিরিজের সার্ভো ড্রাইভের সাথে সামঞ্জস্যপূর্ণ?

সিরিজ 0i মডেল এ এস-সিরিজ থেকে আলফা-সিরিজ সার্ভো ড্রাইভের রূপান্তরকালে ডিজাইন করা হয়েছিল।

A02B-0280 প্ল্যাটফর্মটি মেশিন নির্মাতার কনফিগারেশনের উপর নির্ভর করে উভয় এস-সিরিজ ড্রাইভ (পূর্ববর্তী ইনস্টলেশনে ব্যবহৃত) এবং প্রাথমিক আলফা-সিরিজ সার্ভো এম্প্লিফায়ার সমর্থন করে।

B502 ইউনিটে কনফিগার করা নির্দিষ্ট সার্ভো ইন্টারফেস টাইপ নির্ধারণ করে যে এটি কোন ড্রাইভ জেনারেশন সমর্থন করে।

নিয়ন্ত্রণ ইউনিট প্রতিস্থাপন করার সময়, প্রতিস্থাপন মেশিনের বিদ্যমান ড্রাইভ সিস্টেমে ব্যবহৃত সার্ভো ইন্টারফেস টাইপ অনুরূপ হতে হবে।মেশিন নির্মাতার নথিপত্র বা বিদ্যমান নিয়ন্ত্রণ ইউনিট অভ্যন্তরীণ কনফিগারেশন থেকে এই নিশ্চিত করুন.

প্রশ্ন 4: 0 সিরিজ এবং 15 সিরিজের অংশ প্রোগ্রামগুলি 0i-MA এ পরিবর্তন ছাড়াই চালানো যেতে পারে?

Fanuc 0i সিরিজ ডিজাইন করেছে আগের সিরিজ 0 এবং সিরিজ 15 অংশ প্রোগ্রামের সাথে প্রোগ্রামিং সামঞ্জস্য বজায় রাখার জন্য,যা বিদ্যমান অংশ প্রোগ্রাম লাইব্রেরি সঙ্গে মেশিনের বৃহৎ ইনস্টল বেস দেওয়া একটি প্রাথমিক নকশা প্রয়োজনীয়তা ছিল.

স্ট্যান্ডার্ড জি-কোড প্রোগ্রামগুলি রৈখিক, বৃত্তাকার এবং ক্যানযুক্ত চক্র কমান্ডগুলি ব্যবহার করে কোনও পরিবর্তন ছাড়াই চালিত হয়।কিছু উন্নত ফাংশন সিরিজ 15 এর জন্য নির্দিষ্ট যা 0i তে উপলব্ধ নয় সামান্য অভিযোজন প্রয়োজন হতে পারে, কিন্তু রুটিন মেশিনিং প্রোগ্রাম সরাসরি স্থানান্তর।

এই সামঞ্জস্য 0i এর প্রবর্তনের সময় মেশিন আপগ্রেডের জন্য একটি মূল বিক্রয় পয়েন্ট ছিল।

প্রশ্ন ৫ঃ মেশিনে A02B-0280-B502 কন্ট্রোল ইউনিট প্রতিস্থাপনের জন্য কি কি প্রয়োজন?

প্রতিস্থাপনের সাথে জড়িতঃ

(১) বন্ধ হওয়ার আগে বিদ্যমান নিয়ন্ত্রণ থেকে সমস্ত পরামিতি ডেটা, পিএমসি সিঁড়ি, অংশ প্রোগ্রাম এবং সরঞ্জাম অফসেটগুলি একটি বাহ্যিক ডিভাইসে ব্যাকআপ করা;

(২) বিদ্যমান ইউনিটটি পিছনের প্যানেলের মাউন্ট থেকে সরিয়ে নেওয়া, সার্ভো ইন্টারফেস ক্যাবল, আই / ও মডিউল ক্যাবল, অপারেটর প্যানেল ক্যাবল এবং পাওয়ার সাপ্লাই সংযোগ বিচ্ছিন্ন করা;

(3) প্রতিস্থাপন ইউনিট ইনস্টল এবং সব তারের পুনরায় সংযোগ;

(৪) সমস্ত ব্যাকআপ করা তথ্য প্রতিস্থাপন ইউনিটে পুনরুদ্ধার করা;

(5) মেশিনকে উৎপাদন শুরু করার আগে অক্ষের রেফারেন্স পজিশন, সার্ভো প্যারামিটার এবং পিএমসি আই/ও অপারেশন যাচাই করা।প্রক্রিয়া Fanuc 0i-A পরামিতি কাঠামো সঙ্গে পরিচিততা প্রয়োজন ¢ ভুল পরামিতি পুনরুদ্ধার মেশিন সঠিকভাবে কাজ করতে বাধা দিতে পারে.
