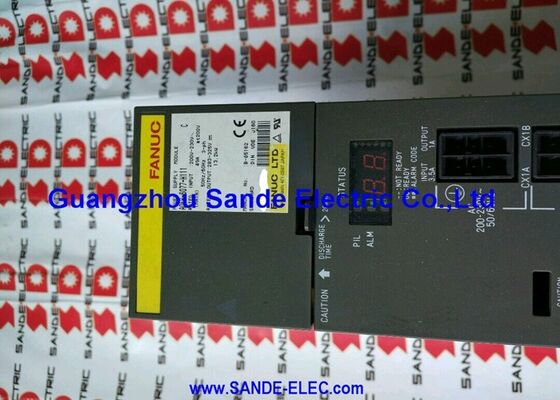

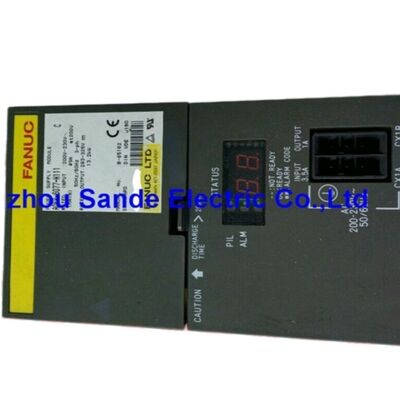

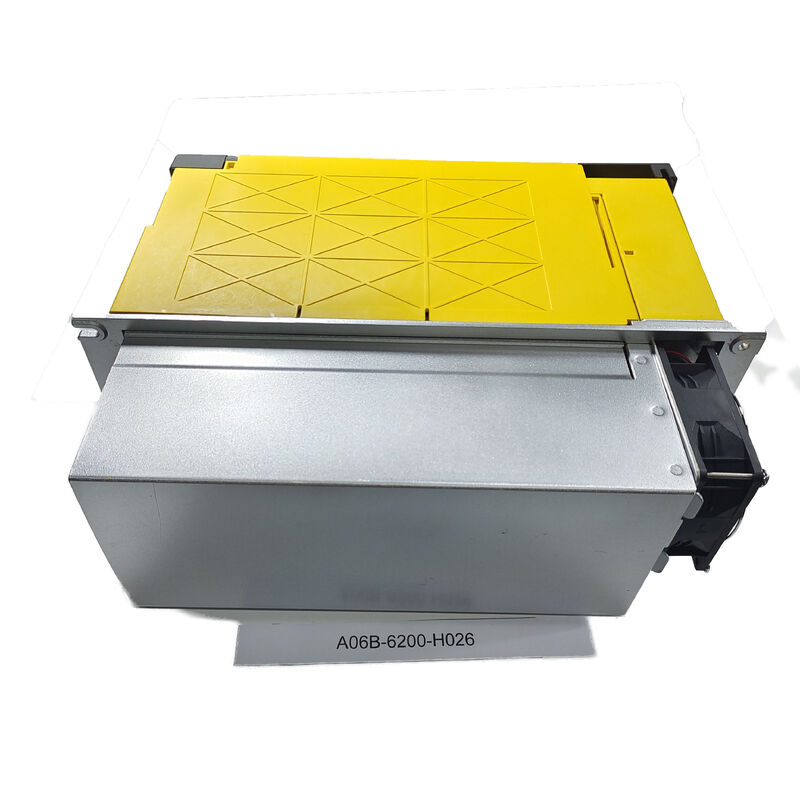

ফ্যানুক A06B-6200-H026 | αiPS-26-B পাওয়ার সাপ্লাই মডিউল — 200–240VAC / 108A ইনপুট, 283–339VDC / 31kW আউটপুট, পাওয়ার রিজেনারেশন, αi-B সিরিজ

সংক্ষিপ্ত বিবরণ

ফ্যানুক A06B-6200-H026 হল αiPS-26, ফ্যানুকের A06B-6200 αiPS-B পাওয়ার সাপ্লাই সিরিজের সর্বোচ্চ-ক্ষমতার স্ট্যান্ডার্ড মডিউল, যা 108A তে তিন-ফেজ 200–240VAC কে 31kW রেট করা আউটপুটে 283–339VDC বাসে রূপান্তর করে।লেভেল-আপ A06B-6202 সিরিজে যাওয়ার আগে αiPS-B (B-সিরিজ) পাওয়ার সাপ্লাই পরিবারের বৃহত্তম এন্ট্রি হিসাবে, aiPS-26 ভারী সম্মিলিত সার্ভো এবং স্পিন্ডল অ্যামপ্লিফায়ার চাহিদার সাথে মেশিন টুল ইনস্টলেশনের জন্য নির্দিষ্ট করা হয়েছে — একাধিক মাঝারি থেকে ভারী সার্ভো অক্ষ এবং একটি উল্লেখযোগ্য স্পিন্ডল ড্রাইভ সহ বড় মেশিনিং সেন্টার, যেখানে মোট যুগপৎ পিক ডিসি বাস চাহিদা 31kW ক্ষমতার কাছাকাছি বা পৌঁছে যায়।

αiPS-B সিরিজের নামের "B" পদবি তাৎপর্যপূর্ণ: A06B-6200 সিরিজটি বর্তমান-প্রজন্মের αi পাওয়ার সাপ্লাই প্ল্যাটফর্মকে প্রতিনিধিত্ব করে যা αiSV-B সার্ভো মডিউল (A06B-6220/6221 SVM সিরিজ) এবং αiSP-B স্পিন্ডল মডিউল (A06B-6220/6222 SPM সিরিজ) এর পাশাপাশি ব্যবহৃত হয়।

এটি পূর্ববর্তী αi সিরিজ A06B-6110/6115 PSM মডিউলগুলির চেয়ে একটি পরবর্তী-প্রজন্মের আর্কিটেকচার, উন্নত দক্ষতা এবং একটি আরও কমপ্যাক্ট ফিজিক্যাল প্রোফাইল সহ যা B-সিরিজ অ্যামপ্লিফায়ার রেল সিস্টেমের টাইট প্যাকেজিংয়ের সাথে একীভূত হয়।

অ্যাক্টিভ পাওয়ার রিজেনারেশন হল αiPS-26 এর সবচেয়ে শক্তি-গুরুত্বপূর্ণ বৈশিষ্ট্য।

মোটর ডিসিলারেশনের সময় — যখন সার্ভো অক্ষগুলি দ্রুত গতি থেকে ডিসিলারেশন করে, বা যখন স্পিন্ডল উচ্চ RPM থেকে ব্রেক করে — মোটরগুলি জেনারেটরের মতো কাজ করে, ডিসি বাসে শক্তি ফিরিয়ে দেয়।

αiPS-26 এর দ্বি-মুখী কনভার্টার পর্যায় সক্রিয়ভাবে এই ডিসি রিজেনারেটেড শক্তিকে তিন-ফেজ এসি-তে রূপান্তর করে এবং এটিকে প্ল্যান্টের পাওয়ার গ্রিডে ফিরিয়ে দেয়, যা তাপ হিসাবে এই শক্তিকে অপচয় করে এমন রেজিস্টর-ভিত্তিক রিজেনারেশন ডিজাইনের তুলনায় মেশিনের নেট শক্তি খরচ কমিয়ে দেয়।

মূল স্পেসিফিকেশন

প্যারামিটার

31kW ডিসি বাস আউটপুট নির্ধারণ করে যে αiSV-B এবং αiSP-B অ্যামপ্লিফায়ার মডিউলগুলির কোন সংমিশ্রণ যুগপৎভাবে সমর্থিত হতে পারে। αiPS-26 নির্বাচন করার জন্য সমস্ত সংযুক্ত অ্যামপ্লিফায়ারগুলির পিক যুগপৎ চাহিদা গণনা করা প্রয়োজন।

একটি সাধারণ হেভি-ডিউটি মেশিনিং সেন্টার কনফিগারেশনে একটি 22kW αiSP স্পিন্ডল মডিউল (αiSP-22) অন্তর্ভুক্ত থাকতে পারে যা কাটিং অবস্থার অধীনে প্রায় 17kW গ্রহণ করে, সাথে তিনটি থেকে পাঁচটি αiSV সার্ভো অক্ষ যা যুগপৎ পিক-এ 8–12kW গ্রহণ করে — একটি মোট যা 30kW এর কাছাকাছি এবং αiPS-26 কে সর্বনিম্ন PSM করে তোলে যা সবচেয়ে চাহিদাপূর্ণ যুগপৎ গতি এবং কাটিং সিকোয়েন্সের সময় ডিসি বাস আন্ডারভোল্টেজ অ্যালার্ম ছাড়াই এই কনফিগারেশন পরিচালনা করে।

24VDC লো-ভোল্টেজ আউটপুট সমস্ত সংযুক্ত αiSV-B এবং αiSP-B অ্যামপ্লিফায়ার মডিউলগুলিতে কন্ট্রোল পাওয়ার বিতরণ করে, ড্রাইভ স্ট্যাকের জন্য একটি পৃথক 24V পাওয়ার সাপ্লাইয়ের প্রয়োজনীয়তা দূর করে। এই সমন্বিত 24V বিতরণ αiPS-B সিরিজ আর্কিটেকচারের একটি বৈশিষ্ট্য এবং পূর্ববর্তী PSM ডিজাইনের তুলনায় ক্যাবিনেট ওয়্যারিং সহজ করে।

অ্যাক্টিভ পাওয়ার রিজেনারেশন — উৎপাদনে শক্তি দক্ষতা

অ্যাক্টিভ রিজেনারেশন (যেমন αiPS-26 এ) এবং রেজিস্টর-ভিত্তিক রিজেনারেশন (যেমন αiPSR সিরিজে) এর মধ্যে পার্থক্যটি উচ্চ-চক্র, উচ্চ-গতির অপারেশনের মেশিনগুলিতে সবচেয়ে বেশি দেখা যায়।

উচ্চ চক্র হারে ছোট অংশ উৎপাদনকারী একটি মেশিনিং সেন্টার — ঘন ঘন দ্রুত অক্ষ ভ্রমণ, ঘন ঘন স্পিন্ডল ত্বরণ এবং মন্দা — প্রতি উৎপাদন ঘন্টায় উল্লেখযোগ্য রিজেনারেটেড শক্তি উৎপন্ন করে।

একটি রেজিস্টর রিজেনারেশন সিস্টেমে, এই সমস্ত শক্তি ডিসচার্জ রেজিস্টর এবং ক্যাবিনেট কুলিং সিস্টেমে বর্জ্য তাপ হিসাবে পরিণত হয়। αiPS-26 এ, এই শক্তি প্ল্যান্ট পাওয়ার গ্রিডে ফিরে যায়।

উচ্চ-ভলিউম উৎপাদন পরিবেশের জন্য যা প্রতিদিন দুই বা তিন শিফট চালায়, অ্যাক্টিভ রিজেনারেশন থেকে শক্তি সঞ্চয় অর্থপূর্ণভাবে এর উৎপাদন জীবনকাল ধরে প্রতি অংশের মেশিনের অপারেটিং খরচ কমাতে পারে।

αiPS-26 এর সাথে ব্যবহারের জন্য প্রস্তাবিত এসি রিঅ্যাক্টর (A81L-0001-0186) ইনপুট লাইন হারমোনিক ফিল্টারিং সরবরাহ করে — একই ডিস্ট্রিবিউশন শাখার উপর অন্যান্য সংবেদনশীল পাওয়ার ইলেকট্রনিক্স সহ সুবিধাগুলির জন্য গুরুত্বপূর্ণ।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: A06B-6200-H026 এ কোন অ্যালার্ম কোডগুলি সবচেয়ে গুরুত্বপূর্ণ?

AL-01 (PS ওভারকারেন্ট) প্রধান পাওয়ার রূপান্তর পর্যায়ে একটি ত্রুটি নির্দেশ করে — অবিলম্বে পাওয়ার বন্ধ করুন।

AL-02 (অভ্যন্তরীণ ফ্যান ব্যর্থতা) এবং AL-10 (বাহ্যিক ফ্যান ব্যর্থতা) দ্রুত ফ্যান পরিদর্শন এবং প্রতিস্থাপনের প্রয়োজন; ব্যর্থ কুলিং সহ অব্যাহত অপারেশন AL-03 (ওভারলোড/ওভারহিট) ঘটায়। AL-04 (নিম্ন ডিসি লিঙ্ক ভোল্টেজ) এসি ইনপুট সরবরাহ সমস্যা নির্দেশ করে — ভোল্টেজ এবং ভারসাম্যপূর্ণ ফেজ উপস্থিতির জন্য সমস্ত তিনটি ফেজ পরীক্ষা করুন; AL-14 (ওপেন ফেজ) নির্দিষ্টভাবে একটি ইনপুট ফেজ অনুপস্থিত নির্দেশ করে।

মোটর ডিসিলারেশনের সময় AL-07 (ওভার ভোল্টেজ ডিসি লিঙ্ক) রিজেনারেশন পর্যায়টি ত্রুটিপূর্ণ হওয়ার ইঙ্গিত দিতে পারে। AL-A2 (যোগাযোগ ত্রুটি) PSM এবং প্রথম সংযুক্ত অ্যামপ্লিফায়ার মডিউলের মধ্যে সিরিয়াল যোগাযোগে একটি সমস্যা নির্দেশ করে।

প্রশ্ন ২: A06B-6200-H026 এর জন্য নির্দিষ্ট এসি রিঅ্যাক্টর কোনটি, এবং এটি কি বাধ্যতামূলক?

এসি লাইন রিঅ্যাক্টর A81L-0001-0186 ফ্যানুক দ্বারা αiPS-26 এর সাথে ব্যবহারের জন্য নির্দিষ্ট করা হয়েছে। এটি অ্যাক্টিভ রিজেনারেশনের সময় এসি সাপ্লাইতে ফিড করা হারমোনিক কারেন্টকে সীমাবদ্ধ করে এবং ডিসি বাস ক্যাপাসিটরগুলির প্রাথমিক পাওয়ার-আপ চার্জিংয়ের সময় ইনপুট কারেন্ট স্পাইকগুলি দমন করে।

কঠোর পাওয়ার কোয়ালিটি স্ট্যান্ডার্ড সহ সুবিধাগুলিতে বা যেখানে একাধিক ড্রাইভ একই ট্রান্সফরমার সেকেন্ডারি শেয়ার করে, রিঅ্যাক্টরটি αiPS-26 এর রিজেনারেশন পালস এবং অন্যান্য সংবেদনশীল সরঞ্জামের মধ্যে হস্তক্ষেপ প্রতিরোধে সহায়তা করে।

এটি বাদ দিলে পাওয়ার-আপের সময় AL-01 (ওভারকারেন্ট) অ্যালার্ম বা ডিসিলারেশন ইভেন্টের সময় আপস্ট্রিম সার্কিট ব্রেকারগুলির নুইসেন্স ট্রিপিং হতে পারে।

প্রশ্ন ৩: A06B-6200-H026 এ অভ্যন্তরীণ এবং বাহ্যিক উভয় কুলিং ফ্যান রয়েছে — যখন কেবল একটি ব্যর্থ হয় তখন কী ঘটে?

অভ্যন্তরীণ ফ্যান (A90L-0001-0581) কন্ট্রোল ইলেকট্রনিক্স এবং রেকটিফায়ার পর্যায়কে ঠান্ডা করে; এর ব্যর্থতা AL-02 তৈরি করে। বাহ্যিক হিটসিঙ্ক ফ্যান (A90L-0001-0577) প্রধান পাওয়ার সুইচিং ট্রানজিস্টরগুলিকে ঠান্ডা করে; এর ব্যর্থতা AL-10 তৈরি করে।

যেকোনো অ্যালার্মের জন্য অবিলম্বে মনোযোগ প্রয়োজন — 31kW ইনপুট ক্ষমতায়, পাওয়ার স্টেজের তাপীয় লোড যথেষ্ট।

যদি কেবল AL-10 উপস্থিত হয় (বাহ্যিক ফ্যান), ইউনিটটি AL-02 (অভ্যন্তরীণ ফ্যান) অনুপস্থিত থাকাকালীন সংক্ষিপ্তভাবে চলতে পারে, তবে বাহ্যিক ফ্যান ছাড়াই অবিচ্ছিন্ন অপারেশন প্রধান কনভার্টার ট্রানজিস্টরগুলিতে দ্রুত তাপ তৈরি করে। যেকোনো নির্ধারিত রক্ষণাবেক্ষণের সময় উভয় ফ্যানকে একটি সেট হিসাবে প্রতিস্থাপন করুন যাতে ক্রমিক ব্যর্থতা এড়ানো যায়।

প্রশ্ন ৪: A06B-6200-H026 কি পুরানো αi সিরিজ অ্যামপ্লিফায়ারগুলির (A06B-6114, A06B-6117) সাথে ব্যবহার করা যেতে পারে?

A06B-6200 αiPS-B সিরিজটি বিশেষভাবে αiSV-B (এবং αiSP-B) সিরিজ অ্যামপ্লিফায়ারগুলির জন্য ডিজাইন করা হয়েছে যা 30i/31i/32i প্রজন্মের কন্ট্রোলগুলির সাথে ব্যবহৃত হয়।

পূর্ববর্তী αi সিরিজ অ্যামপ্লিফায়ারগুলি (0i/16i/18i কন্ট্রোলগুলির জন্য A06B-6114 SVM) A06B-6110 বা A06B-6115 PSM সিরিজ ব্যবহার করে।

যদিও ডিসি বাস ভোল্টেজ পরিসীমা (283–339V) এই PSM প্রজন্মের মধ্যে একই, বাস সংযোগকারী হার্ডওয়্যার এবং 24V কন্ট্রোল পাওয়ার ডিস্ট্রিবিউশন স্কিম αiPS-B এবং পূর্ববর্তী αi PS সিরিজের মধ্যে ভিন্ন।

হার্ডওয়্যার এবং সংযোগকারী সামঞ্জস্যতা যাচাই না করে αiPS-B মডিউলগুলিকে αi-সিরিজ অ্যামপ্লিফায়ারগুলির সাথে মিশ্রিত করবেন না।

প্রশ্ন ৫: A06B-6200-H026 ব্যবহার করে এমন একটি মেশিনের জন্য PSM সাইজিং কীভাবে গণনা করা হয়?

সমস্ত সংযুক্ত SVM এবং SPM মডিউলগুলির পিক যুগপৎ ডিসি বাস পাওয়ার চাহিদা যোগ করুন। সার্ভো মডিউলগুলির জন্য, পূর্ণ লোডে প্রতিটি মডিউলের রেট করা ইনপুট kW ব্যবহার করুন। স্পিন্ডল মডিউলের জন্য, পিক স্পিন্ডল চাহিদা হিসাবে মোটরের 30-মিনিটের রেট করা পাওয়ার ব্যবহার করুন।

αiPS-26 এর 31kW অবশ্যই এই যোগফলের চেয়ে বেশি হতে হবে — ফ্যানুকের সিস্টেম কনফিগারেশন গাইডগুলি সুপারিশ করে যে PSM ক্ষমতা গণনা করা পিক চাহিদার চেয়ে বেশি হওয়া উচিত।

যদি যোগফল 31kW এর কাছাকাছি বা বেশি হয়, তবে একটি বড় PSM (বা লেভেল-আপ αiPS-B সিরিজ A06B-6202-H026, যা 31kW এবং উন্নত কর্মক্ষমতা সহ) বিবেচনা করা উচিত।

কখনই PSM আন্ডারসাইজ করবেন না — লোডের অধীনে ডিসি বাস আন্ডারভোল্টেজ অ্যালার্মগুলি সরাসরি পরিণতি।
