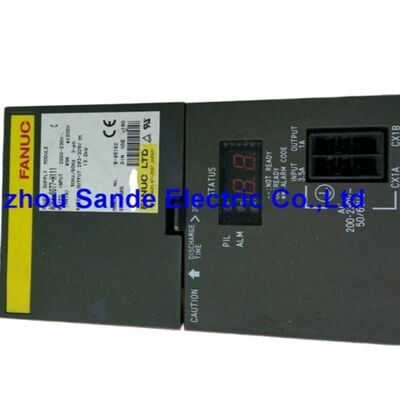

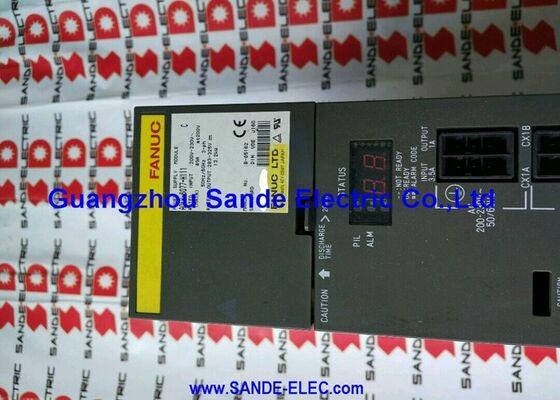

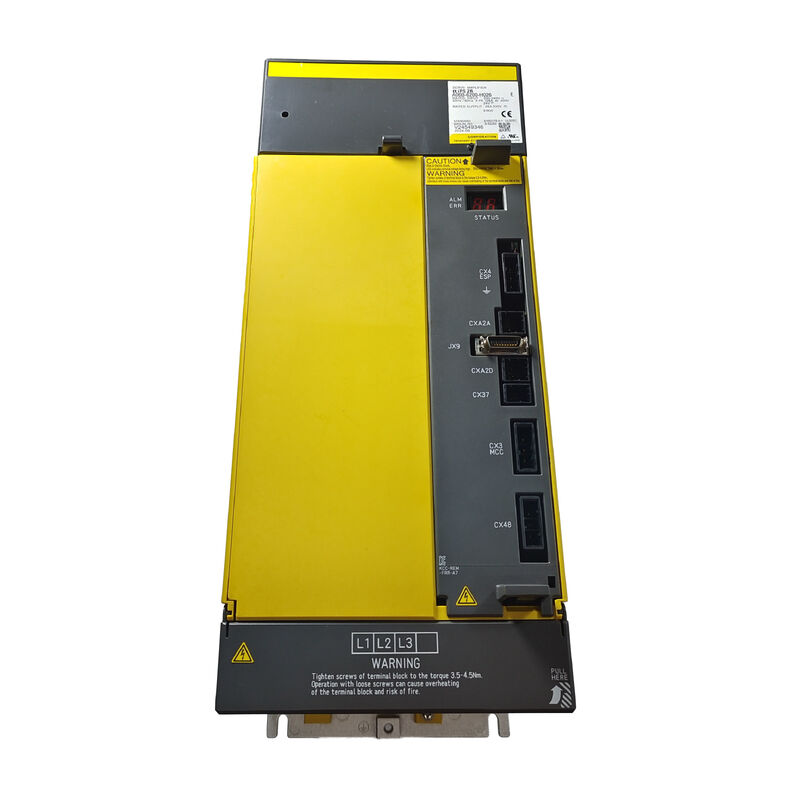

A06B-6200-H008 ফ্যানুক সার্ভো অ্যামপ্লিফায়ার মডিউল A06B6200H008 A06B-6200-H008

Fanuc A06B-6200-H008∙ αiPS-7.5 পাওয়ার সাপ্লাই মডিউল ∙ 200 ∙ 240VAC / 33A ইনপুট, 283 ∙ 339VDC / 9.4kW আউটপুট, পাওয়ার রিজেনেরেশন, αi-B সিরিজ

সংক্ষিপ্ত বিবরণ

দ্যFanuc A06B-6200-H008এটি αiPS-7।5, একটি কম্প্যাক্ট αiPS-B সিরিজের পাওয়ার সাপ্লাই মডিউল যা ৩৩ এ এ তিন-ফেজ 200 ′′ 240VAC কে ২৮৩ ′′ 33VDC বাসে রূপান্তর করে ৯.৪ কিলোওয়াট নামমাত্র আউটপুট সহ, সক্রিয় শক্তি পুনরুদ্ধারের সাথে।

A06B-6200 αiPS-B লাইনআপের মধ্যে এন্ট্রি-টু-মিড লেভেল অফার হিসাবে, αiPS-75 টি লক্ষ্যমাত্রা ছোট থেকে মাঝারি সিএনসি মেশিন কনফিগারেশন light হালকা থেকে মাঝারি বর্তমানের কয়েকটি αiSV-B সার্ভো অক্ষ প্লাস একটি ছোট αiSP-B স্পিন্ডল মডিউল, যেখানে সমান্তরাল চাহিদার সম্মিলিত শিখর 9.4kW বাস ক্ষমতা মধ্যে থাকে।

H008 এর দুটি উত্পাদন সংস্করণ রয়েছেঃ মূল αiPS-7.5 এবং সংশোধিত αiPS-7.5-B (αiSV-B এবং αiSP-B এম্প্লিফায়ারগুলির সাথে মেলে এমন "-B" প্রজন্ম) ।

এই দুটি সংস্করণ একই অংশ নম্বর (A06B-6200-H008) ভাগ করে তবে তাদের অভ্যন্তরীণ হার্ডওয়্যার সংশোধনগুলিতে পৃথক।

প্রতিস্থাপনের জন্য, specifying which generation is currently installed — confirmed from the module's label or the machine builder's documentation — ensures the correct revision is supplied and avoids potential compatibility issues with the connected αi-B amplifier modules.

একটি 33A ইনপুট থেকে 9.4kW বাস আউটপুট, αiPS-7.5 αiPS-B পরিসরের সবচেয়ে কমপ্যাক্ট পিএসএম যা এখনও একটি অর্থপূর্ণ মাল্টি-অক্ষ এবং স্পিন্ডল সমন্বয় সমর্থন করে।

এটি ছোট ভিএমসি (উল্লম্ব যন্ত্র কেন্দ্র), মাঝারি স্পিন্ডল শক্তির সাথে কমপ্যাক্ট সিএনসি টার্ন এবং ড্রিল-এন্ড-ট্যাপ কেন্দ্রগুলির জন্য যথাযথভাবে নির্দিষ্ট করা হয়েছে যেখানে স্পিন্ডল শক্তি 5.5 ̊7 এর মধ্যে রয়েছে।5kW ক্লাস এবং দুই থেকে তিন হালকা সার্ভো অক্ষ ড্রাইভ কনফিগারেশন সম্পূর্ণ.

মূল বৈশিষ্ট্যাবলী

αiPS-7.5 বনাম αiPS-7.5-B

A06B-6200-H008 মূল αiPS-7.5 এবং পরবর্তী αiPS-7.5-B সংশোধন উভয়কেই কভার করে। উভয়ই একই 9 সরবরাহ করে।একই এসি ইনপুট পরামিতি থেকে 4kW / 283 ′′ 339VDC বাস আউটপুট এবং একই অংশ নম্বর বহন.

"-বি" সংশোধনটি পিএসএমকে বি-প্রজন্মের αiSV-B এবং αiSP-B এম্প্লিফায়ারগুলির সাথে সামঞ্জস্য করে, এই এম্প্লিফায়ারগুলির আন্তঃসংযোগ এবং যোগাযোগ প্রোটোকলগুলির সাথে মেলে এমন হার্ডওয়্যার সংশোধনগুলি অন্তর্ভুক্ত করে।

যখন একটি মেশিনে αiSV-B বা αiSP-B এম্প্লিফায়ার থাকে (বর্তমান প্রজন্মের αi-B সিস্টেম), H008 এর αiPS-7.5-B ভেরিয়েন্টটি সঠিক PSM।

একটি -বি সিস্টেমে মূল αiPS-7.5 মাউন্ট করা অথবা বিপরীত যোগাযোগের এলার্ম বা PSM থেকে এম্প্লিফায়ারের অনিয়মিত সংকেত সৃষ্টি করতে পারে।

Fanuc αi-B সিস্টেমগুলির সাথে অভিজ্ঞ পরিষেবা প্রদানকারীরা কোন প্রজন্মের মেশিনে শারীরিকভাবে লাগানো হয়েছে তা সনাক্ত করার ক্ষমতা বজায় রাখে,হয় অভ্যন্তরীণ হার্ডওয়্যার সংশোধন চিহ্ন থেকে অথবা মেশিনের কনফিগারেশন ডকুমেন্টেশন থেকে, এবং একটি প্রতিস্থাপন হিসাবে উপযুক্ত H008 প্রজন্ম সরবরাহ করতে পারেন।

9.4 কিলোওয়াট বাস ক্যাপাসিটি √ ব্যবহারিক মেশিন কনফিগারেশন

৯.৪ কিলোওয়াট ডিসি বাস আউটপুট নিম্নলিখিত সংমিশ্রণগুলিকে সমর্থন করতে পারেঃ একটি αiSP-৫.৫ স্পিন্ডল মডিউল (৫.৫ কিলোওয়াট স্পিন্ডল নামমাত্র) প্লাস দুই থেকে তিন αiSV সার্ভো মডিউল হালকা থেকে মাঝারি বর্তমান (যেমন, ১.৫ কিলোওয়াট স্পিন্ডল) ।মাঝারি পরিসরের অক্ষের জন্য প্রতিটি 25kW), অথবা একটি উচ্চ ক্ষমতা স্পিন্ডল (αiSP-7.5, 7.5kW শ্রেণীর) এক থেকে দুটি হালকা সার্ভো অক্ষ সহ। 9.4kW সমন্বিত শিখর চাহিদা অতিক্রম করে এমন কনফিগারেশনগুলির জন্য পরবর্তী ক্ষমতা স্তরে αiPS-11 (A06B-6200-H011) প্রয়োজন।

৯ নম্বরটা।4kW limit applies to simultaneous peak demand — a machine where the spindle and all axes never simultaneously reach their maximum loads will operate with a higher effective margin than the calculation suggests.

পূর্ণ একযোগে পিক লোডের জন্য সংরক্ষণশীল পিএসএম আকার সর্বাধিক চাহিদাপূর্ণ উত্পাদন ক্রমগুলির সময় AL-04 (ডিসি লিঙ্ক undervoltage) এলার্মগুলির বিরুদ্ধে রক্ষা করে।

ডাবল-ফ্যান কুলিং ∙ তাপীয় ব্যবস্থাপনা বিস্তারিত

αiPS-7.5 এর দ্বৈত-ফ্যান বিন্যাস অভ্যন্তরীণ এবং বহিরাগত শীতল দায়িত্ব পৃথক করে।অভ্যন্তরীণ ফ্যান (A90L-0001-0580#B) মডিউল বাক্সের ভিতরে নিয়ন্ত্রণ PCB এবং সংশোধনকারী উপাদানগুলির মাধ্যমে বায়ু প্রবাহিত করে.

বাহ্যিক ফ্যান (A90L-0001-0576) বাহ্যিক হিটসিঙ্ক ফিনগুলির উপর বায়ু চাপ দেয় যেখানে প্রধান পাওয়ার ট্রানজিস্টরগুলি তাদের তাপ লোড ছড়িয়ে দেয়। উভয় ফ্যানগুলি রিয়েল টাইমে পর্যবেক্ষণ করা হয়ঃমডিউলটি অভ্যন্তরীণ ফ্যান বন্ধ হলে AL-02 এবং বাহ্যিক ফ্যান বন্ধ হলে AL-10 উৎপন্ন করে, তাপীয় অতিরিক্ত লোড এখনও ঘটেছে কিনা তা নির্বিশেষে।

ফ্যান স্বাস্থ্য পর্যবেক্ষণ তাপীয় ক্ষতির আগে একটি পূর্ব সতর্কতা প্রদান করে। 9 একটি সমালোচনামূলক বৈশিষ্ট্য।৪ কিলোওয়াট যেখানে প্রধান ট্রানজিস্টরগুলির মধ্য দিয়ে ধ্রুবক শক্তি প্রবাহ উল্লেখযোগ্য ধ্রুবক তাপ উৎপন্ন করে.

একটি নির্ধারিত রক্ষণাবেক্ষণ চক্রের মধ্যে ভ্যানগুলি প্রতিস্থাপন করা (ভ্যানটির নামমাত্র ভারবহন জীবনের সাথে সামঞ্জস্যপূর্ণ) উত্পাদনের সময় অ্যালার্ম-চালিত জরুরী বন্ধ হওয়া রোধ করে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A06B-6200-H008 (αiPS-7.5) এবং A06B-6115-H006 (PSMR-5.5i) এর মধ্যে পার্থক্য কী?

A06B-6115-H006 পূর্ববর্তী αi PSR সিরিজের (রেজিস্টর পুনর্জন্ম) থেকে, তার ডিসি বাস থেকে 9.4kW সরবরাহ করে তবে পুনর্নির্মিত ব্রেকিং শক্তিকে একটি বাহ্যিক নিষ্কাশন প্রতিরোধকে পরিচালনা করে।

A06B-6200-H008 αiPS-B সিরিজ থেকে (সক্রিয় শক্তি পুনর্জন্ম), একই 9.4kW বাস আউটপুট প্রদান কিন্তু সক্রিয়ভাবে এসি পাওয়ার গ্রিড থেকে ব্রেকিং শক্তি ফিরে।αiPS-B একটি পরবর্তী প্রজন্মের পণ্য উচ্চতর দক্ষতা এবং একটি বহিরাগত নিষ্কাশন প্রতিরোধক ইউনিট জন্য কোন প্রয়োজন.

এই দুটি একে অপরের সাথে প্রতিস্থাপনযোগ্য নয় ¢ তারা তাদের নিজ নিজ পরিবর্ধক প্রজন্মের জন্য উপযুক্ত বিভিন্ন বাস সংযোগকারী সিস্টেম এবং 24 ভোল্ট বিতরণ স্কিম ব্যবহার করে।

প্রশ্ন ২ঃ αiPS-৭.৫ এবং αiPS-৭.৫-বি একই পার্ট নম্বর ভাগ করে ∙ আমার মেশিনে কোন সংস্করণ আছে তা আমি কীভাবে জানব?

মডিউলের সামনের লেবেল বা অভ্যন্তরীণ পিসিবি চিহ্নিতকরণ সাধারণত হার্ডওয়্যার সংশোধন দেখায়।

মেশিন নির্মাতার বৈদ্যুতিক ডকুমেন্টেশন বা BOM (উপাদান বিল) নির্দিষ্ট করবে যে মূল ইনস্টলেশনটি αiPS-7.5 বা αiPS-7.5-B ছিল কিনা। যদি এই ডকুমেন্টেশনটি উপলভ্য না হয়,একটি FANUC প্রশিক্ষিত পরিষেবা প্রদানকারী মডিউলের শারীরিক পরিদর্শন মাধ্যমে ইনস্টল করা সংস্করণ সনাক্ত করতে পারেন.

প্রতিস্থাপনের জন্য আপনার কোন প্রজন্মের প্রয়োজন তা সর্বদা জানান ∙ একটি উপযুক্ত সরবরাহকারী শিপিংয়ের আগে সংশোধনটি নিশ্চিত করবে।

প্রশ্ন 3: A06B-6200-H008 এর জন্য কী ইনপুট সার্কিট ব্রেকার রেটিং প্রয়োজন?

তিন-ফেজ এ 200V এ 33A নামমাত্র ইনপুট সহ, পিএসএম স্টার্টআপ ইনরশ এবং স্বাভাবিক অপারেশন চলাকালীন বিরক্তিকর ট্রিপিং এড়ানোর জন্য এসি শাখা সার্কিট ব্রেকারকে 33A এর উপরে নামকরণ করা উচিত।ফ্যানুকের ইনস্টলেশন নির্দেশিকা সাধারণত 1.২৫ থেকে ১.৫ গুণ নামমাত্র ইনপুট কারেন্ট ন্যূনতম ব্রেকার নাম্বার হিসাবে, যা αiPS-7 এর জন্য ৪১৫০A ন্যূনতম দেয়।5.

স্প্রেকারের সঠিক ধরন, স্প্রেকার ক্ষমতা এবং তাপ-চৌম্বকীয় বা ইলেকট্রনিক যাত্রার বৈশিষ্ট্য অবশ্যই ইনস্টলেশনের স্থানীয় বৈদ্যুতিক কোড মেনে চলতে হবে।মেশিন নির্মাতার বৈদ্যুতিক স্পেসিফিকেশন ডকুমেন্ট সঙ্গে মূল ব্রেকার নির্বাচন সমন্বয়.

প্রশ্ন ৪ঃ A06B-6200-H008 এমন একটি মেশিনের কনফিগারেশনকে পাওয়ার দিতে পারে যা পূর্বে A06B-6110-H008 (αi PS-7.5) ব্যবহার করেছিল?

A06B-6110-H008 এবং A06B-6200-H008 উভয়ই একটি 283 ′′ 339VDC বাস থেকে 9.4kW সরবরাহ করে। তবে তারা বিভিন্ন পরিবর্ধক প্রজন্মের সেবা দেয়ঃA06B-6110 সিরিজটি প্রথম প্রজন্মের αi সার্ভো এম্প্লিফায়ার (A06B-6114 SVM সিরিজ) এর জন্য ডিজাইন করা হয়েছে, যখন A06B-6200 সিরিজটি αi-B প্রজন্মের জন্য ডিজাইন করা হয়েছে (A06B-6220/6221 SVM-B সিরিজ) ।

বাস সংযোগকারী হার্ডওয়্যার এবং 24 ভোল্ট বিতরণ প্রজন্মের মধ্যে ভিন্ন।প্রথম প্রজন্মের αi এম্প্লিফায়ার সহ একটি মেশিনে -বি প্রজন্মের পিএসএম প্রতিস্থাপন করা একটি সমর্থিত কনফিগারেশন নয় ¢ ইনস্টল করা এম্প্লিফায়ার প্রজন্মের সাথে পিএসএম প্রজন্মের সাথে মেলে.

প্রশ্ন 5: A06B-6200-H008 যখন AL-04 (DC বাস নিম্নভোল্টেজ) দেখায় তখন সঠিক ডায়াগনস্টিক সিকোয়েন্স কী?

AL-04 নির্দেশ করে যে DC বাস ভোল্টেজ ন্যূনতম প্রান্তিকের নিচে পড়েছে।

তিন-ফেজ এসি ইনপুট পরীক্ষা করে শুরু করুনঃ প্রতিটি ফেজ ভোল্টেজ পরিমাপ করে নিশ্চিত করুন যে তিনটি ফেজ উপস্থিত এবং ভারসাম্যপূর্ণ। ইনপুট সার্কিট ব্রেকারটি ট্রিগার হয়নি তা পরীক্ষা করুন।এসি লাইন রিঅ্যাক্টর (যদি লাগানো থাকে) অক্ষত এবং এর সংযোগগুলি সুরক্ষিত কিনা তা পরীক্ষা করুন.

যদি এসি সরবরাহটি সুস্থ বলে মনে হয় তবে মডিউলের এলইডি স্থিতি পর্যবেক্ষণ করে ডিসি বাস ক্যাপাসিটরের চার্জটি পরীক্ষা করুন। মডিউলটি সাধারণত সক্ষম করার আগে "চার্জ সম্পূর্ণ" নির্দেশ করে।যদি প্রাক-চার্জিং সিকোয়েন্স (AL-05) পূর্বে অ্যালার্ম-লগ করা হয়েছে, প্রাক-চার্জ সার্কিট বা ডিসি বাস ক্যাপাসিটারগুলি হ্রাস পেতে পারে এবং বিশেষজ্ঞের তদন্তের প্রয়োজন হতে পারে।

এসি সরবরাহের অবস্থা যাচাই না করেই AL-04 কে পরিষ্কার করার জন্য বারবার শক্তি চক্র করবেন না।
