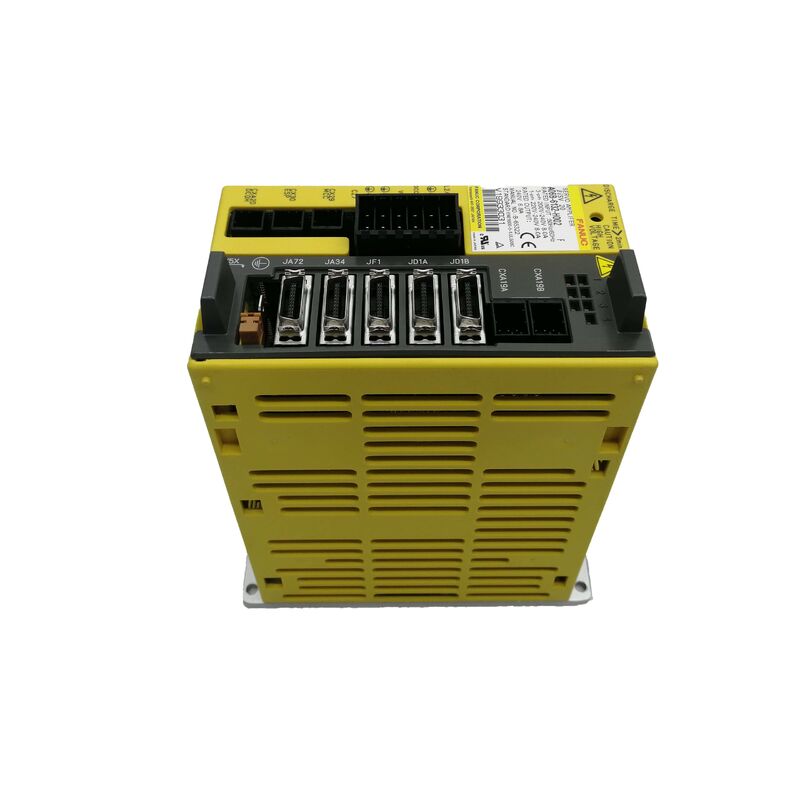

A06B-6132-H002 Fanuc সার্ভো এম্প্লিফায়ার মডিউল A06B6132H002 A06B-6132-H002

Fanuc A06B-6132-H002 ∙ I/O লিংক বিটা আই সার্ভো মডিউল ∙ BSVM1-20i, 200 ∙ 240VAC, 8A/6.8A, 50/60Hz, βiSV20 সিরিজ, CNC

সংক্ষিপ্ত বিবরণ

দ্যFanuc A06B-6132-H002এটি একটি বেটা আই সিরিজের সার্ভো এম্প্লিফায়ার মডিউল যা ফ্যানুকের আই / ও লিঙ্ক যোগাযোগ ইন্টারফেসের জন্য কনফিগার করা হয়েছে, যা 200 ′′ 240V এসিতে 8A ইনপুট এবং 6.8A আউটপুট বর্তমান ক্ষমতা সহ।

এটি BSVM1-20i কনফিগারেশন ′′ "20i" যা বিটা আই সিরিজের আউটপুট ক্লাসকে চিহ্নিত করে, সহায়ক অক্ষ, ঘূর্ণন অক্ষ,সিএনসি মেশিন টুলস এবং পেরিফেরিয়াল ডিভাইস নিয়ন্ত্রণ.

I/O লিঙ্ক সহ Beta i সার্ভো এম্প্লিফায়ারগুলি Fanuc এর ড্রাইভ আর্কিটেকচারে একটি নির্দিষ্ট স্থান দখল করে।

যেখানে প্রাথমিক মেশিনের অক্ষগুলি সাধারণত আলফা সিরিজের এম্প্লিফায়ার দ্বারা চালিত হয় যা FSSB (Fanuc সিরিয়াল সার্ভো বাস) এর মাধ্যমে CNC এর সাথে যোগাযোগ করে, সহায়ক অক্ষ, টুল চেঞ্জার, প্যালেট সিস্টেমএবং চতুর্থ অক্ষের ঘূর্ণন টেবিল প্রায়ই বিটা সিরিজ ড্রাইভ ব্যবহার করে যা I/O লিঙ্ক প্রোটোকলের মাধ্যমে সংযোগ স্থাপন করে.

এটি অক্জিলিয়ারি মোশন কন্ট্রোলকে প্রাথমিক অক্ষ সার্ভো বাস থেকে আলাদা করে। allowing the machine builder to locate the auxiliary drive independently and connect it through the PMM (Power Mate Manager) or directly via I/O Link to compatible Fanuc CNC controllers including Series 15, 16, 18, 20, 21, এবং 0i মডেল।

A06B-6132-H002 এর সাথে একটি মূল ব্যবহারিক বিবেচনা হল প্যারামিটার লোডিং প্রয়োজনীয়তা। ড্রাইভগুলির বিপরীতে যা প্রিসেট আসে এবং সংযোগের সাথে সাথে কাজ করে,BSVM1-20i এর জন্য মোটর-নির্দিষ্ট সার্ভো প্যারামিটারগুলিকে ইউনিটটিতে লোড করা প্রয়োজন।.

এটা কোনো ভুল নয়, এটা পরিকল্পিত।সিএনসি বা ডেডিকেটেড প্যারামিটার লোডিং সফটওয়্যারের মাধ্যমে যথাযথ প্যারামিটার সেট লোড করে একই শারীরিক মডিউলকে বিভিন্ন বিটা আই মোটর মডেলের জন্য কনফিগার করা যায়একটি প্রতিস্থাপন ইউনিট তার পরামিতি প্রাক লোড ছাড়া সরবরাহ করা হবে এলার্ম প্রদর্শন এবং সঠিক পরামিতি তথ্য স্থানান্তর করা হয় না হওয়া পর্যন্ত চালানো প্রত্যাখ্যান।

মূল বৈশিষ্ট্যাবলী

আই/ও লিংক ইন্টারফেস Fanuc CNC সিস্টেমে বিটা অক্ষ স্থাপত্য

Fanuc এর I/O লিঙ্ক একটি বিশেষ সিরিয়াল যোগাযোগ প্রোটোকল যা পেরিফেরিয়াল ডিভাইস, I/O মডিউল,Fanuc CNC কন্ট্রোলের জন্য FSSB সিরিজের সার্ভো এম্প্লিফায়ার, প্রধান FSSB সার্ভো বাসের পজিশন না দখল করে.

A06B-6132-H002 এর জন্য, this means the amplifier connects through the I/O Link chain — the CNC communicates motor commands and receives feedback through this interface rather than through the fibre-optic FSSB used by alpha-series amplifiers on primary axes.

প্রাকটিক্যাল মেশিন টুল ডিজাইনে, আই/ও লিংক বিটা সার্ভো কনফিগারেশন চতুর্থ অক্ষ, টাওয়ার ইন্ডেক্সিং মোটর, প্যালেট ক্ল্যাম্পিং অ্যাকচুয়েটর,এবং অন্যান্য সহায়ক অক্ষ যেখানে অবস্থান নিয়ন্ত্রণ মানের প্রয়োজনীয়তা বিটা মোটর ক্ষমতা সঙ্গে সামঞ্জস্যপূর্ণ এবং পূর্ণ ব্যান্ডউইথ FSSB যোগাযোগ প্রয়োজন হয় না.

সিএনসি এই অক্ষগুলিকে পিএমএম (পাওয়ার ম্যাট ম্যানেজার) ফাংশনের মাধ্যমে নিয়ন্ত্রণ করে, তাদের সামগ্রিক মেশিন গতির ক্রমের মধ্যে অতিরিক্ত নিয়ন্ত্রিত অবস্থান হিসাবে আচরণ করে।

I/O লিংক সংযোগ একই লিংকের অন্যান্য I/O ডিভাইসের সাথে যোগাযোগের অনুমতি দেয়
