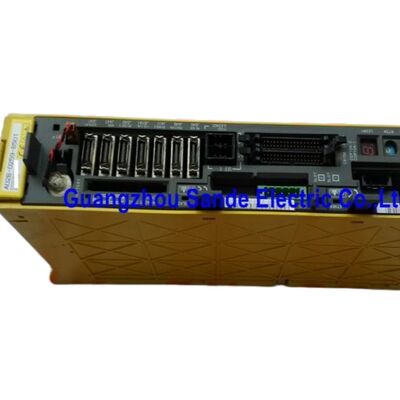

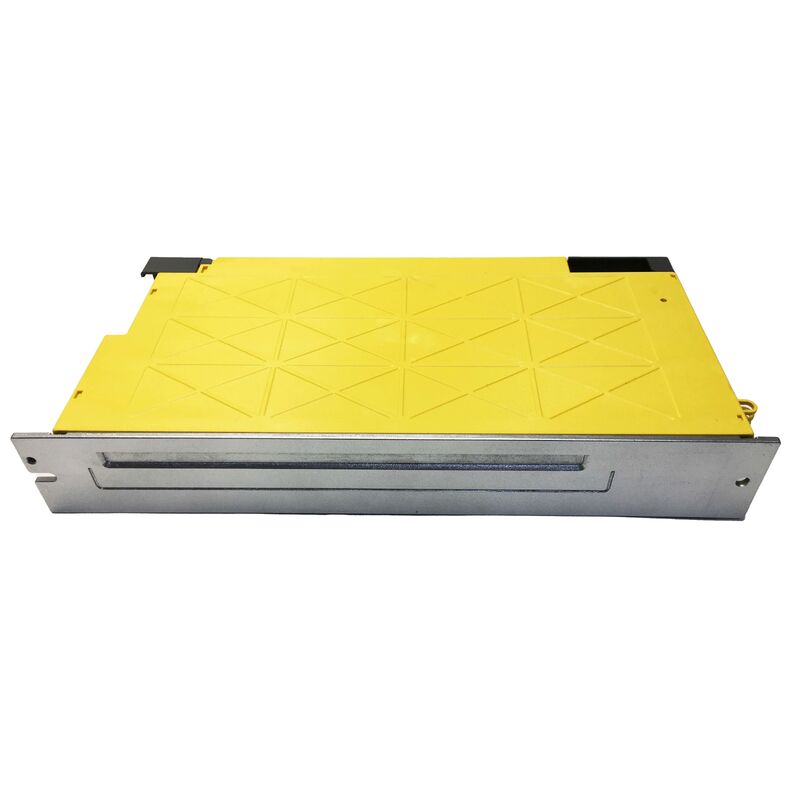

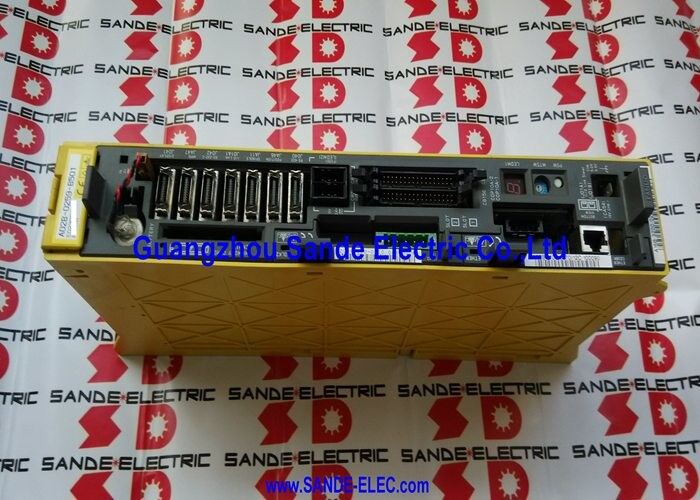

A06B-6117-H106 ফ্যানুক সার্ভো অ্যামপ্লিফায়ার মডিউল A06B6117H106 A06B-6117-H106

Fanuc A06B-6117-H106 | আলফা i সার্ভো অ্যামপ্লিফায়ার মডিউল — AiSV-160, সিঙ্গেল-অ্যাক্সিস, HRV3, FSSB, 283–339V / 11kW, 45A / 240V আউটপুট, 400V HV সিরিজ

সংক্ষিপ্ত বিবরণ

Fanuc A06B-6117-H106হল AiSV-160, Fanuc-এর A06B-6117 হাই-ভোল্টেজ (HV) আলফা i FSSB সিরিজের সর্বোচ্চ-আউটপুট সিঙ্গেল-অ্যাক্সিস মডিউল, যা 11kW / 283–339V HV DC বাস থেকে 45A কন্টিনিউয়াস আউটপুট রেট করা হয়েছে।45A তে, এই মডিউলটি Fanuc-এর আলফা i HV পোর্টফোলিওর সবচেয়ে চাহিদাপূর্ণ সিঙ্গেল-অ্যাক্সিস অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় — αiS30/3000HV এবং αiF40/3000HV মোটর, যা তাদের রেট করা অপারেটিং গতিতে যথাক্রমে 30N·m এবং 40N·m কন্টিনিউয়াস টর্ক উৎপন্ন করে।

এগুলি Fanuc-এর HV আলফা i রেঞ্জের সবচেয়ে ভারী স্ট্যান্ডার্ড সার্ভো মোটরগুলির মধ্যে অন্যতম, যা হেভি-ডিউটি মেশিনিং সেন্টার, বড়-ফ্রেমের টার্নিং সেন্টার এবং প্রিসিশন বোরিং মিলের বৃহত্তম অ্যাক্সিস ড্রাইভে ব্যবহৃত হয় যেখানে অ্যাক্সিস জড়তা এবং কাটিং ফোর্সগুলির জন্য দীর্ঘস্থায়ী উচ্চ সার্ভো টর্কের প্রয়োজন হয়।

A06B-6117 সিরিজের 400V HV পরিকাঠামোর প্রেক্ষাপট মানে হল AiSV-160 একটি DC বাস থেকে শক্তি গ্রহণ করে যা একটি হাই-ভোল্টেজ আলফা i PSM এর মাধ্যমে 400V তিন-ফেজ সরবরাহ থেকে উৎপন্ন হয়। 400V-সোর্সড HV বাস থেকে 45A আউটপুটে, মোটর 240V এ 45A গ্রহণ করে — একই যান্ত্রিক শক্তি যা একটি 200V সিস্টেম প্রায় দ্বিগুণ কারেন্টে সরবরাহ করত। 400V এ এই অর্ধেক সরবরাহ কারেন্ট হল HV আর্কিটেকচারের সিস্টেম-লেভেল সুবিধা ভারী-অ্যাক্সিস অ্যাপ্লিকেশনগুলির জন্য: সরবরাহ কন্ডাক্টর, বাস বার এবং ইনপুট সার্কিট ব্রেকারগুলি 400V কারেন্ট স্তরের জন্য ডিজাইন করা হয়, যা এই পাওয়ার লেভেলে সমতুল্য 200V কারেন্টের চেয়ে উল্লেখযোগ্যভাবে বেশি পরিচালনাযোগ্য।

AiSV-160 কে বিশেষজ্ঞরা কম-কারেন্ট HV মডিউলগুলির চেয়ে CNC মেশিন টুলগুলিতে কম সাধারণ হিসাবে চিহ্নিত করেছেন — এটি প্রধানত হাই-এন্ড মেশিনিং সিস্টেমগুলিতে ব্যবহৃত হয় যেখানে সবচেয়ে ভারী HV সার্ভো মোটর এবং 30i/31i-A5 সিরিজের কন্ট্রোল থাকে।

এই সীমিত ইনস্টলড বেস এটিকে আলফা i HV সিরিজের মধ্যে সোর্স, পরীক্ষা এবং মেরামত করার জন্য আরও প্রযুক্তিগতভাবে চাহিদাপূর্ণ উপাদানগুলির মধ্যে একটি করে তোলে।

মূল স্পেসিফিকেশন

প্যারামিটার

αiS30/3000HV মোটর 3000rpm রেট করা গতিতে 30N·m কন্টিনিউয়াস টর্ক উৎপন্ন করে। পূর্ণ কন্টিনিউয়াস রেট করা টর্কে, এই মোটরটি AiSV-160 এর 45A কন্টিনিউয়াস আউটপুটের কাছাকাছি কারেন্ট গ্রহণ করে।

αiF40/3000HV 40N·m কন্টিনিউয়াস সহ আরও চাহিদাপূর্ণ সঙ্গী — পূর্ণ কন্টিনিউয়াস রেট করা টর্কে এটি এমন কারেন্ট গ্রহণ করে যা AiSV-160 এর 45A রেটিং বিশেষভাবে IPM সুরক্ষা অ্যালার্ম ট্রিগার না করে বজায় রাখার জন্য ডিজাইন করা হয়েছে।

এই মোটরগুলি পাঁচ-অ্যাক্সিস মেশিনিং সেন্টার, উচ্চ ওয়ার্কপিস ভর সহ প্যালেট শাটার ড্রাইভ, বড় রোটারি টেবিল B-অ্যাক্সিস ড্রাইভ এবং গ্যান্ট্রি-টাইপ মেশিনিং সিস্টেমের বৃহত্তম অ্যাক্সিস ড্রাইভে দেখা যায় যেখানে সার্ভো অ্যাক্সিস উল্লেখযোগ্য কাঠামোগত ভর সরিয়ে দেয়।

যে কোনও অ্যাপ্লিকেশনে যেখানে দীর্ঘস্থায়ী মেশিনিং সিকোয়েন্সের জন্য 30–40N·m সার্ভো টর্কের প্রয়োজন হয়, সেখানে 45A তে AiSV-160 সঠিক স্পেসিফিকেশন — একটি ছোট AiSV মডিউল পূর্ণ প্রোডাকশন লোড অবস্থার অধীনে দীর্ঘস্থায়ী ওভারকারেন্ট অ্যালার্ম তৈরি করবে।

45A তে HRV3 — হাই-কারেন্ট প্রিসিশন কন্ট্রোল

কারেন্ট রেগুলেশন কোয়ালিটির উপর HRV3 এর প্রভাব 45A আউটপুটে বিশেষভাবে প্রাসঙ্গিক।

45A তে কারেন্ট ওয়েভফর্ম সাইনুসয়েডাল কোয়ালিটি বড় মেশিন কম্পোনেন্ট চালিত ভারী মোটরগুলির টর্ক মসৃণতা নির্ধারণ করে — এই স্কেলে কোনও টর্ক রিপল বড় অ্যাক্সিস মোশনে বেগ পরিবর্তন হিসাবে দেখা যায়, এবং বড় মেশিনিং সেন্টার বা বোরিং মিলগুলিতে, কাটিংয়ের সময় অ্যাক্সিস বেগ পরিবর্তন সরাসরি বড়-ব্যাস বোর বা ফেসিং অপারেশনের পৃষ্ঠের ফিনিশে প্রভাব ফেলে।

30i/31i-A5 কন্ট্রোলের পূর্ণ HRV3 সফ্টওয়্যার ক্ষমতা, AiSV-160 এর HRV3 কন্ট্রোল হার্ডওয়্যারের সাথে মিলিত হয়ে, αiS30/αiF40 মোটরের অপারেটিং স্পিড রেঞ্জের মধ্যে 45A তে টর্ক মসৃণতা বজায় রাখার জন্য প্রয়োজনীয় কারেন্ট রেগুলেশন ব্যান্ডউইথ সরবরাহ করে।

বড় যন্ত্রাংশের প্রিসিশন বোরিং এবং মিলিং অপারেশনের জন্য — যেখানে টাইট সিলিন্ড্রিসিটি এবং ফ্ল্যাটনেস টলারেন্স ডিজাইন প্রয়োজনীয়তা — এই সংমিশ্রণটি সঠিক প্রযুক্তিগত পছন্দ।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: A06B-6117-H106 কি একটি বিশেষ বিরল মডিউল, এবং প্রতিস্থাপনের পরিকল্পনার জন্য এর অর্থ কী?

হ্যাঁ। AiSV-160 HV ছোট HV মডিউল যেমন AiSV-80 (H105) বা AiSV-40 (H104) এর চেয়ে কম মেশিন মডেলে দেখা যায়, কারণ এটি যে αiS30/αiF40 মোটর চালায় তা কেবল সবচেয়ে ভারী মেশিন অ্যাক্সিসে ব্যবহৃত হয়।

ছোট গ্লোবাল ইনস্টলড বেস মানে আফটারমার্কেটে কম এক্সচেঞ্জ ইউনিট সার্কুলেট করে।

H106 লাগানো মেশিন চালিত গ্রাহকদের প্রোডাকশন কন্টিনিউটি গুরুত্বপূর্ণ হলে একটি পরীক্ষিত স্পেয়ার মডিউল বজায় রাখা উচিত — মেশিন ডাউন অবস্থায় প্রতিস্থাপন সোর্স করা আরও সাধারণ আলফা i মডিউলগুলির চেয়ে বেশি চ্যালেঞ্জিং।

প্রশ্ন ২: মডিউলটি 400V HV পরিকাঠামোর জন্য — কোন PSM 283–339V HV DC বাস তৈরি করে?

HV DC বাস একটি আলফা i HV PSM (A06B-6110 HV ভ্যারিয়েন্ট, A06B-6115 HV ভ্যারিয়েন্ট, বা A06B-6200 HV ভ্যারিয়েন্ট থেকে, মেশিনের প্রজন্মের উপর নির্ভর করে) দ্বারা তৈরি হয়। এই HV PSM মডিউলগুলি 380–480V তিন-ফেজ AC ইনপুটকে রেকটিফাই করে 283–339V HV DC বাস তৈরি করে।

AiSV-160 স্ট্যান্ডার্ড HV মডিউল বাস বার সিস্টেমের মাধ্যমে এই বাসের সাথে সংযোগ স্থাপন করে। কখনই একটি HV সিরিজ মডিউলকে একটি স্ট্যান্ডার্ড 200V PSM বাসের সাথে সংযোগ করবেন না — বাস ভোল্টেজ এবং কারেন্ট স্তর ভিন্ন, এবং মডিউলগুলির মোটর আউটপুট ভোল্টেজ তাদের নিজ নিজ বাস স্তরের জন্য ক্যালিব্রেট করা হয়।

প্রশ্ন ৩: AiSV-160 (A06B-6117-H106) কি স্ট্যান্ডার্ড 200V রেট করা আলফা i মোটর চালাতে পারে?

না। AiSV-160 400V HV সিরিজের অংশ এবং 400V মোটর উইন্ডিং সহ HV-রেট করা মোটরগুলির জন্য ডিজাইন করা হয়েছে।

স্ট্যান্ডার্ড 200V রেট করা আলফা i মোটর (αiS সিরিজ HV ডেজিগনেশন ছাড়া) এর নিম্ন ভোল্টেজ উইন্ডিং ইনসুলেশন এবং ভিন্ন বৈদ্যুতিক প্যারামিটার রয়েছে।

এগুলিকে HV অ্যামপ্লিফায়ার আউটপুটের সাথে সংযোগ করলে মোটরের ক্ষতি হতে পারে। মোটর এবং অ্যামপ্লিফায়ারের ভোল্টেজ সিরিজ সর্বদা মিলতে হবে।

প্রশ্ন ৪: মেরামতের পরে A06B-6117-H106 যাচাই করার জন্য কোন টেস্টিং সুবিধা প্রয়োজন?

কার্যকরী পরীক্ষার জন্য একটি 400V তিন-ফেজ সরবরাহ, HV DC বাস তৈরি করা একটি আলফা i HV PSM, লোড হিসাবে কমপক্ষে একটি αiS30HV বা αiF40HV সার্ভো মোটর, এবং FSSB রিং এর মাধ্যমে মোটর চালানোর জন্য HV অ্যাক্সিস কনফিগারেশন সহ একটি Fanuc 30i বা 31i কন্ট্রোল প্রয়োজন।

পরীক্ষায় IPM ট্রানজিস্টর অখণ্ডতা, কারেন্ট রেগুলেশন নির্ভুলতা এবং লোডের অধীনে FSSB যোগাযোগ যাচাই করার জন্য মডিউলটিকে তার 45A রেট করা আউটপুটে বা তার কাছাকাছি পরীক্ষা করতে হবে।

এই HV পরীক্ষা পরিকাঠামো সর্বজনীনভাবে উপলব্ধ নয় — স্ট্যান্ডার্ড 200V পরীক্ষা সুবিধার চেয়ে কম — তাই শিপিংয়ের আগে পরিষেবা প্রদানকারীর HV পরীক্ষা ক্ষমতা নিশ্চিত করা অপরিহার্য।

প্রশ্ন ৫: A06B-6117-H106 এর জন্য কোন FSSB অ্যালার্ম নির্দিষ্ট, এবং সেগুলি কীভাবে নির্ণয় করা হয়?

FSSB ডিসকানেক্ট অ্যালার্ম (COP10A এর জন্য অ্যালার্ম L, COP10B এর জন্য অ্যালার্ম U) ফাইবার সংযোগকারী সমস্যা নির্দেশ করে — অপটিক্যাল সংযোগকারীগুলি পরিদর্শন করুন, পরিষ্কার করুন এবং পুনরায় স্থাপন করুন।

অ্যালার্ম 8 (L-অ্যাক্সিস ওভারকারেন্ট বা IPM ফল্ট) হল প্রাথমিক আউটপুট স্টেজ অ্যালার্ম: মোটর পাওয়ার কেবলগুলি সংযোগ বিচ্ছিন্ন করুন এবং মোটরের ভোল্টেজ ক্লাসের জন্য উপযুক্ত একটি হাই-ভোল্টেজ ইনসুলেশন টেস্টার ব্যবহার করে HV-রেট করা মোটর ইনসুলেশন রেজিস্ট্যান্স পরীক্ষা করুন (কয়েকশ মেগাওহম থেকে প্রোটেক্টিভ আর্থ গ্রহণযোগ্য)।

যদি কেবলগুলি সংযোগ বিচ্ছিন্ন অবস্থায় অ্যালার্ম পরিষ্কার হয়ে যায়, তবে ফল্টটি মোটর বা পাওয়ার কেবলে রয়েছে।

যদি এটি চলতে থাকে, তবে AiSV-160 এর IPM সম্ভবত ব্যর্থ হয়েছে এবং মডিউলটির জন্য বিশেষজ্ঞ মেরামতের প্রয়োজন।

45A রেট করা আউটপুটে, IPM ট্রানজিস্টর উল্লেখযোগ্য দীর্ঘস্থায়ী তাপীয় লোডের অধীনে থাকে — ফ্যান স্বাস্থ্য একটি গুরুত্বপূর্ণ প্রতিরোধমূলক রক্ষণাবেক্ষণ আইটেম।
