সার্ভো মোটর চালক
>
|
| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A06B-6117-H105 |

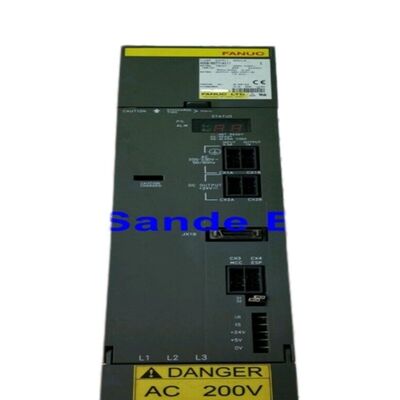

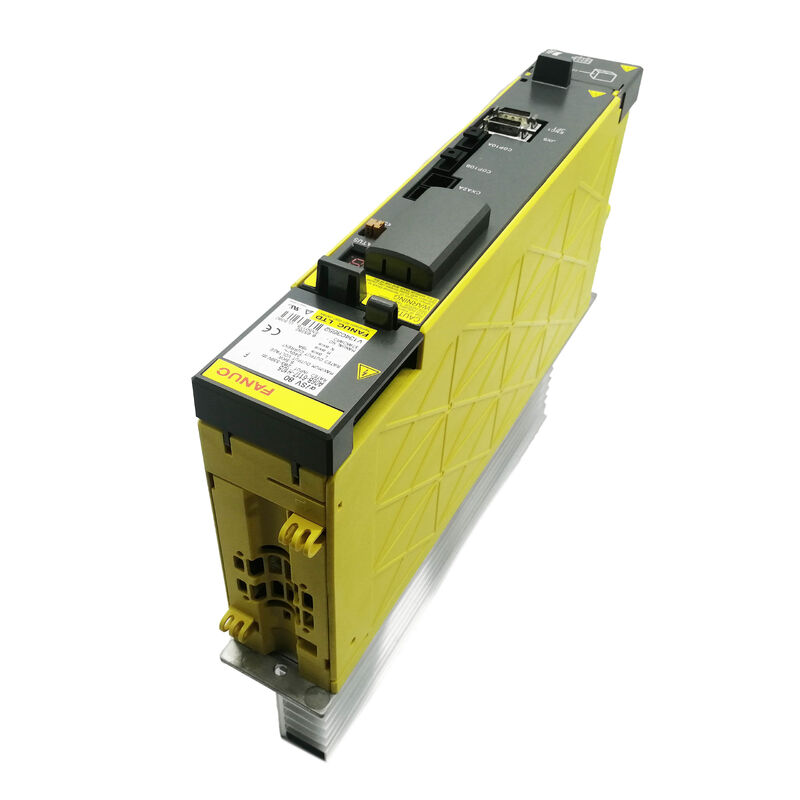

The Fanuc A06B-6117-H105 হল AiSV-80, একটি একক-অক্ষ আলফা i হাই-ভোল্টেজ (HV) সিরিজের সার্ভো অ্যামপ্লিফায়ার মডিউল যা 5.5kW / 283-339V DC বাস ইনপুট থেকে 19A অবিচ্ছিন্ন আউটপুট রেটযুক্ত। A06B-6117 সিরিজ হল Fanuc-এর αi (আলফা i) সার্ভো মডিউল পরিবারের 400V পরিকাঠামো সংস্করণ।
HV সিরিজের মৌলিক প্রকৌশলগত সুবিধা উচ্চ মোটর পাওয়ার রেটিং-এ প্রযোজ্য: 200V এর পরিবর্তে 400V সাপ্লাইতে একই যান্ত্রিক আউটপুট পাওয়ার সরবরাহ করা হলে ইনকামিং AC সাপ্লাই এবং বাস বার ডিস্ট্রিবিউশন থেকে কারেন্ট চাহিদা অর্ধেক হয়ে যায় — কেবল ক্রস-সেকশন, কানেক্টর সাইজ এবং I²R ডিস্ট্রিবিউশন লস হ্রাস করে।
HRV3 (High Response Vector 3) হল Fanuc-এর হাই-স্পিড কারেন্ট রেগুলেশন অ্যালগরিদমের তৃতীয় প্রজন্ম, যা সার্ভো কারেন্ট লুপ সাইকেল টাইম কমিয়ে দেয় এবং আউটপুট কারেন্ট ওয়েভফর্মের সাইনুসয়েডাল গুণমান উন্নত করে। নির্ভুল কন্টোরিং অপারেশনের জন্য — বিশেষ করে সার্কুলার ইন্টারপোলেশন, কর্নার ট্র্যাকিং এবং হাই-স্পিড ডাই-মোল্ড মেশিনিং — HRV3-এর টাইট কারেন্ট রেগুলেশন মোটর শ্যাফটে টর্ক রিপল কমিয়ে দেয়, যা সরাসরি অ্যাক্সিস মোশনে ভেলোসিটি রিপল হ্রাস করে এবং মেশিনেড কম্পোনেন্টের পৃষ্ঠের গুণমান উন্নত করে।
| প্যারামিটার | মান |
|---|---|
| মডিউল মডেল | AiSV-80 (αiSV-80) |
| কন্ট্রোল অ্যালগরিদম | HRV3 |
| ইন্টারফেস | FSSB (ফাইবার অপটিক) |
| অ্যাক্সিস | একক (L চ্যানেল) |
| রেটেড ইনপুট | 283-339V DC বাস, 5.5kW |
| সর্বোচ্চ আউটপুট ভোল্টেজ | 240V AC |
| রেটেড আউটপুট কারেন্ট | 19A |
| ভোল্টেজ সিরিজ | HV (400V পরিকাঠামো) |
| পাওয়ার সোর্স | আলফা i HV PSM |
| সামঞ্জস্যপূর্ণ কন্ট্রোল | FANUC 30i/31i/32i, 15i/16i/18i |
A06B-6117 সিরিজ বিদ্যমান কারণ সব শিল্প সাইট 200V তিন-ফেজ-এ কাজ করে না। যেসব অঞ্চলে 380-480V তিন-ফেজ স্ট্যান্ডার্ড প্ল্যান্ট পরিকাঠামো, সেখানে একটি স্ট্যান্ডার্ড 200V আলফা i সিস্টেম সংযোগ করার জন্য একটি স্টেপ-ডাউন ট্রান্সফরমার প্রয়োজন।
HV সিরিজ এই ট্রান্সফরমারটি বাদ দেয়: আলফা i HV PSM সরাসরি 400V সাপ্লাইয়ের সাথে সংযোগ স্থাপন করে, এবং সমস্ত A06B-6117 HV সিরিজের SVM মডিউলগুলি ফলস্বরূপ HV DC বাস থেকে শক্তি গ্রহণ করে। HV সার্ভো মডিউলগুলির সাথে সংযুক্ত মোটরগুলি হল Fanuc-এর আলফা i সার্ভো মোটর পরিবারের HV-রেটেড ভ্যারিয়েন্ট, 400V-রেটেড উইন্ডিং সহ।
এই আর্কিটেকচারের মানে হল A06B-6117-H105 কে একটি স্ট্যান্ডার্ড A06B-6114-H105 (200V সিরিজ) বা এর বিপরীতে প্রতিস্থাপন করা যাবে না — HV এবং স্ট্যান্ডার্ড সিরিজ ভিন্ন DC বাস ভোল্টেজ লেভেল থেকে শক্তি গ্রহণ করে।
HRV3 অ্যালগরিদম CNC কন্ট্রোল লেভেলে একটি সার্ভো সফটওয়্যার অপশনের মাধ্যমে সক্রিয় করা হয়। যখন 30i বা 31i কন্ট্রোলে HRV3 সক্রিয় থাকে, তখন এটি HRV1 বা HRV2-এর চেয়ে কম সাইকেল টাইমে সার্ভো কারেন্ট লুপ চালানোর জন্য A06B-6117-H105-এর উচ্চ-ব্যান্ডউইথ কারেন্ট রেগুলেশন ক্ষমতা ব্যবহার করে।
মেশিন টুলের উপর এর ব্যবহারিক প্রভাব হাই-স্পিড কন্টোরিং-এ দৃশ্যমান: অ্যাক্সিলারেশন/ডিসিলারেশন ট্রানজিশনের সময় কর্নার রাউন্ডিং টাইট হয়, উচ্চ ফিডরেটে সার্কুলার ইন্টারপোলেশন নির্ভুলতা বেশি হয় এবং কন্টিনিউয়াস কন্টোরিং পাথে সারফেস ফিনিশ মসৃণ হয়।
