সার্ভো মোটর চালক
>
|
| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A06B-6096-H205 |

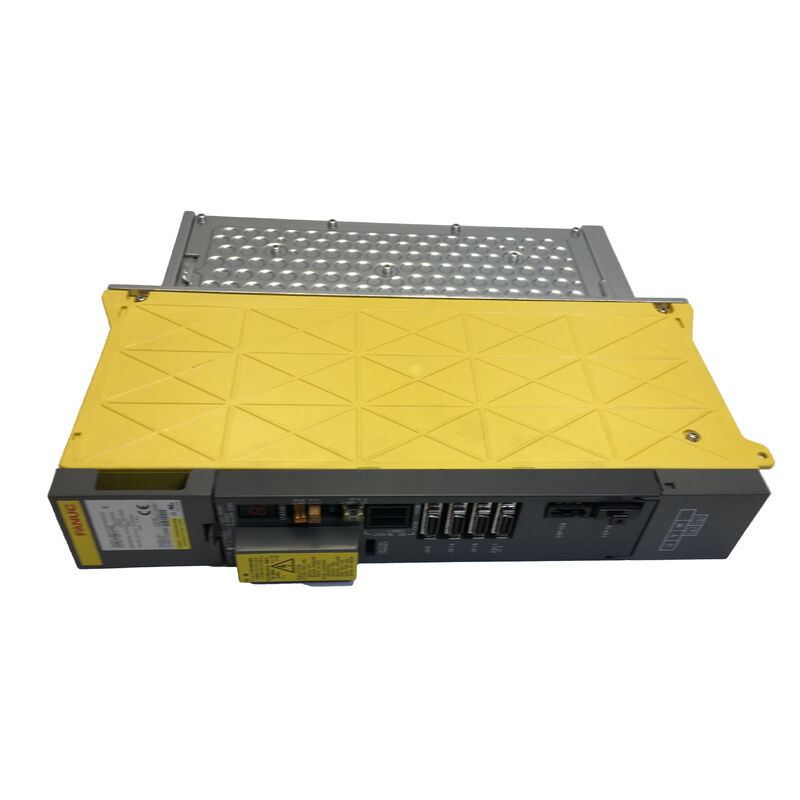

FANUC A06B-6096-H205 হল আলফা সিরিজের একটি 2-অক্ষ সার্ভো অ্যামপ্লিফায়ার মডিউল, যা FANUC ডেসক্রিপশন ম্যানুয়ালে FSSB ইন্টারফেসের জন্য SVM2-20/40 হিসাবে চিহ্নিত করা হয়েছে। 200-V ইনপুট সিরিজের জন্য অফিসিয়াল অর্ডারিং সেকশনে, এটি একটি স্ট্যান্ডার্ড মডিউল হিসাবে তালিকাভুক্ত করা হয়েছে যার বাহ্যিক মাত্রা 380 × 60 × 307 মিমি, যা এটিকে কমপ্যাক্ট মাল্টি-অ্যাক্সিস অ্যামপ্লিফায়ার ক্লাসে রাখে যেখানে ক্যাবিনেটের স্থান এবং পরিষ্কার অ্যাক্সিস ইন্টিগ্রেশন উভয়ই গুরুত্বপূর্ণ। এটি সেই ধরণের মডিউল যা ক্রেতারা সাধারণত খোঁজেন যখন মেশিনটি একটি বিস্তৃত রেট্রোফিটের জন্য নয়, বরং একটি সঠিক, লাইক-ফর-লাইক প্রতিস্থাপনের জন্য যা মূল ড্রাইভ আর্কিটেকচারের সাথে মেলে। ব্যবহারিক পরিষেবা শর্তে, এটি জেনেরিক "উচ্চ পারফরম্যান্স" ভাষার চেয়ে বেশি গুরুত্বপূর্ণ। একটি সঠিক SVM2 মডিউল উদ্দিষ্ট অ্যাক্সিস কাঠামো পুনরুদ্ধার করে, ওয়্যারিং এবং ইন্টারফেস লজিককে মূল সিস্টেমের সাথে সারিবদ্ধ রাখে এবং একটি যন্ত্রাংশ প্রতিস্থাপনকে একটি কমিশনিং সমস্যায় পরিণত করার ঝুঁকি হ্রাস করে।মূল প্যারামিটারপ্যারামিটারমানপার্ট নম্বরপ্রস্তুতকারকপণ্যের প্রকারFANUC-এর স্পেসিফিকেশন লেআউটে, SVM2-20/40 গ্রুপ করা পৃথক-স্পেক টেবিলগুলিতে এমনভাবে প্রদর্শিত হয় যা একটি মিশ্র-ক্ষমতার দ্বি-অক্ষ বিন্যাসের সাথে সারিবদ্ধ হয়, এবং হিট-ডিসিপেশন টেবিলটি এই নির্দিষ্ট অর্ডারিং নম্বরের জন্য αC12/2000 এবং αC22/1500 এর একটি অফিসিয়াল উদাহরণ পেয়ারিং দেয়। একজন প্রকৌশলী বা ক্রেতার জন্য, এটি একটি সেলস লেবেলের চেয়ে বেশি উপযোগী কারণ এটি দেখায় যে মডিউলটি দুটি অভিন্ন আউটপুট না হয়ে ভিন্ন চ্যানেল ক্ষমতা সহ একটি ডুয়াল-অ্যাক্সিস ক্লাসের অন্তর্গত।সিরিজ
আলফা
মডেল
SVM2-20/40
| 2-অ্যাক্সিস | ইন্টারফেস |
|---|---|
| FSSB | |
| 200 V ইনপুট সিরিজ | বাহ্যিক মাত্রা |
| 380 × 60 × 307 মিমি | উদাহরণ প্রযোজ্য মোটর কম্বিনেশন |
| αC12/2000 + αC22/1500 | প্রধান সার্কিট নিয়ন্ত্রণ পদ্ধতি |
| ট্রানজিস্টর (IGBT) ব্রিজ সহ সাইন-ওয়েভ PWM নিয়ন্ত্রণ | |
| FANUC-এর ম্যানুয়াল 200-V ইনপুট সিরিজের পৃথক সার্ভো-মডিউল স্পেসিফিকেশন টেবিলের অধীনে SVM2-20/40 কে গ্রুপ করে, এবং নামকরণের রীতি একটি মিশ্র-ক্ষমতার দ্বি-অক্ষ বিন্যাসের সাথে সামঞ্জস্যপূর্ণ। একই ম্যানুয়াল সেটে, হিট-ডিসিপেশন টেবিলটি A06B-6096-H205 কে αC12/2000 এবং αC22/1500 এর একটি উদাহরণ মোটর পেয়ারিং সহ দেখায়, যা এই অ্যামপ্লিফায়ার দ্বারা সমর্থিত অ্যাক্সিস কম্বিনেশনের উদ্দিষ্ট শ্রেণী বোঝার জন্য উপযোগী। FANUC আরও বলে, একটি সাধারণ SVM স্পেসিফিকেশন হিসাবে, যে প্রধান সার্কিট নিয়ন্ত্রণ পদ্ধতি হল ট্রানজিস্টর (IGBT) ব্রিজ সহ সাইন-ওয়েভ PWM নিয়ন্ত্রণ। এই মডেলটিকে বাণিজ্যিকভাবে মূল্যবান করে তোলে কেবল এটি দ্বি-অক্ষীয় নয়, বরং এটি একটি মডিউল ফুটপ্রিন্টে দুটি ভিন্ন সার্ভো শ্রেণীকে একত্রিত করে। লেগ্যাসি FANUC মেশিন প্ল্যাটফর্মগুলির প্রায়শই এটিই প্রয়োজন হয়: একটি অ্যামপ্লিফায়ার বডি, দুটি সমন্বিত সার্ভো চ্যানেল এবং সেই ফর্ম্যাটের চারপাশে ইতিমধ্যে ডিজাইন করা একটি ক্যাবিনেট লেআউট। রক্ষণাবেক্ষণ দলগুলির জন্য, এর অর্থ দ্রুত প্রতিস্থাপন পরিকল্পনা এবং ইনস্টলেশনের সময় কম বিস্ময়। | প্রয়োগ এবং প্রতিস্থাপন প্রসঙ্গ |
| শিল্প ব্যবহারকারীদের জন্য, আসল সিদ্ধান্ত বিন্দু হল সামঞ্জস্যতা। একটি দ্বি-অক্ষ অ্যামপ্লিফায়ার কেবল বিনিময়যোগ্য নয় কারণ অন্য ইউনিট দেখতে একই রকম বা একই ফ্যামিলি প্রিফিক্স রয়েছে। FANUC-এর নিজস্ব ম্যানুয়াল CNC এবং SVM-এর মধ্যে ইন্টারফেসের জন্য উপযুক্ত একটি অ্যামপ্লিফায়ার নির্বাচন করার উপর জোর দেয়, যা এখানে বিশেষভাবে গুরুত্বপূর্ণ কারণ A06B-6096-H205 হল মডিউল ফ্যামিলির FSSB সংস্করণ। একটি কার্যকরী মেশিনে, এই অ্যামপ্লিফায়ারটি সাধারণত টেকনিশিয়ান এবং যন্ত্রাংশ ক্রেতাদের দ্বারা নির্বাচিত হয় যারা মূল অ্যাক্সিস বিতরণ সংরক্ষণ করতে এবং বিদ্যমান নিয়ন্ত্রণ টপোলজি পরিবর্তন এড়াতে চান। এটি এটিকে মেরামত ইনভেন্টরি, মেশিন পুনর্গঠন প্রকল্প এবং উৎপাদন পরিবেশের জন্য উপযুক্ত করে তোলে যেখানে ডাউনটাইমের খরচ সঠিক মডেল সোর্সিংয়ের খরচের চেয়ে অনেক বেশি। | FAQ |
| প্রশ্ন ১: FANUC রেঞ্জে A06B-6096-H205 ঠিক কী? | এটি একটি আলফা-সিরিজ, 2-অ্যাক্সিস সার্ভো অ্যামপ্লিফায়ার মডিউল যা FANUC দ্বারা SVM2-20/40 হিসাবে তালিকাভুক্ত করা হয়েছে যার 200-V ইনপুট সিরিজে একটি FSSB ইন্টারফেস রয়েছে। সেই অফিসিয়াল পদবি গুরুত্বপূর্ণ কারণ এটি আপনাকে বলে যে এটি একটি জেনেরিক একক-অ্যাক্সিস অ্যামপ্লিফায়ার নয়, বরং একটি মিশ্র দ্বি-অক্ষ মডিউল যা একটি নির্দিষ্ট ড্রাইভ এবং CNC যোগাযোগ আর্কিটেকচারে ফিট করার জন্য উদ্দিষ্ট। |
| প্রশ্ন ২: "20/40" পদবি কেন গুরুত্বপূর্ণ? | FANUC-এর স্পেসিফিকেশন লেআউটে, SVM2-20/40 গ্রুপ করা পৃথক-স্পেক টেবিলগুলিতে এমনভাবে প্রদর্শিত হয় যা একটি মিশ্র-ক্ষমতার দ্বি-অক্ষ বিন্যাসের সাথে সারিবদ্ধ হয়, এবং হিট-ডিসিপেশন টেবিলটি এই নির্দিষ্ট অর্ডারিং নম্বরের জন্য αC12/2000 এবং αC22/1500 এর একটি অফিসিয়াল উদাহরণ পেয়ারিং দেয়। একজন প্রকৌশলী বা ক্রেতার জন্য, এটি একটি সেলস লেবেলের চেয়ে বেশি উপযোগী কারণ এটি দেখায় যে মডিউলটি দুটি অভিন্ন আউটপুট না হয়ে ভিন্ন চ্যানেল ক্ষমতা সহ একটি ডুয়াল-অ্যাক্সিস ক্লাসের অন্তর্গত। |
| প্রশ্ন ৩: এই মডিউলটি কি শুধুমাত্র FSSB সিস্টেমের জন্য তৈরি? | হ্যাঁ, FANUC অর্ডারিং সেকশনের উপর ভিত্তি করে, A06B-6096-H205 হল SVM2-20/40 এর FSSB-ইন্টারফেস সংস্করণ। প্রতিস্থাপনের সময় এটি গুরুত্বপূর্ণ কারণ 6096-সিরিজের অর্ডারিং নম্বরগুলি ম্যানুয়ালে অন্যান্য ইন্টারফেস ভ্যারিয়েন্ট থেকে আলাদা করা হয়েছে, তাই কেনার বা ইনস্টল করার আগে সঠিক ইন্টারফেস ফ্যামিলিটি মেলানো উচিত। |
| প্রশ্ন ৪: A06B-6096-H205 প্রতিস্থাপনের আগে কী পরীক্ষা করা উচিত? | ইনস্টল করা পার্ট নম্বর, ইন্টারফেসের ধরন, মেশিনের মূল অ্যাক্সিস বিন্যাস এবং ক্যাবিনেটের স্থান প্রথমে পরীক্ষা করা উচিত। FANUC আরও উল্লেখ করে যে ব্যবহারকারীদের নিশ্চিত করা উচিত যে মোটর/অ্যামপ্লিফায়ার কম্বিনেশন উপযুক্ত এবং বৈধ প্যারামিটার নির্দিষ্ট করা হয়েছে, কারণ একটি অমিল স্বাভাবিক অপারেশন প্রতিরোধ করতে পারে এবং অ্যামপ্লিফায়ারের ক্ষতি করতে পারে। |
কারণ এটি একটি মেশিনকে ক্যাবিনেট পুনরায় ডিজাইন না করে বা যোগাযোগ ইন্টারফেস পরিবর্তন না করে তার মূল দ্বি-অক্ষ অ্যামপ্লিফায়ার কাঠামো বজায় রাখতে দেয়। বাস্তব রক্ষণাবেক্ষণের কাজে, এর অর্থ প্রায়শই দ্রুত পুনরুদ্ধার, কম রিওয়্যারিং এবং ইনস্টলেশনের পরে সেকেন্ডারি ত্রুটির কম সম্ভাবনা, বিশেষ করে মূল FSSB সার্ভো টপোলজির চারপাশে নির্মিত মেশিনগুলিতে।
