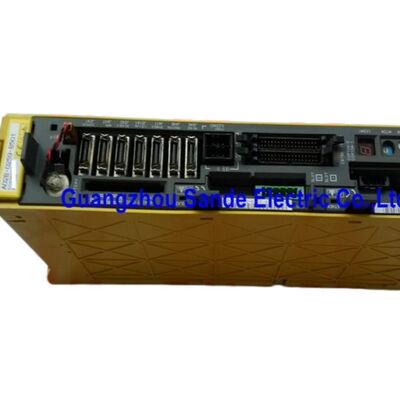

A06B-6096-H104 ফ্যানুক সার্ভো অ্যামপ্লিফায়ার মডিউল A06B6096H104 A06B-6096-H104

FANUC A06B-6096-H104 আলফা সার্ভো এমপ্লিফায়ার মডিউল SVM1-40L

ওভারভিউ

দFANUC A06B-6096-H104একটিআলফা-সিরিজ সার্ভো এমপ্লিফায়ার মডিউলআনুষ্ঠানিকভাবে হিসাবে তালিকাভুক্তSVM1-40Lসঙ্গে একটিFSSB ইন্টারফেস. 200-V ইনপুট সিরিজের জন্য FANUC-এর অর্ডারিং তথ্যে, এই মডেলটিকে বাহ্যিক মাত্রা সহ একটি আদর্শ 1-অক্ষ পরিবর্ধক হিসাবে দেখানো হয়েছে380 × 60 × 307 মিমি.

এটি আপনাকে অবিলম্বে দুটি জিনিস বলে। প্রথমত, এটি একটি একক-অক্ষ মডিউল, যা এটিকে মেশিন ডিজাইনের জন্য উপযুক্ত করে তোলে যেখানে একটি পরিবর্ধক একটি সার্ভো চ্যানেলে নিবেদিত হয়।

দ্বিতীয়ত, এটি SVM1 পরিবারের মধ্যে বৃহত্তর 40L ফ্রেমে বসে, তাই এটি পরিসরের সবচেয়ে ছোট একক নয় এবং শুধুমাত্র চেহারা দ্বারা নয়, প্রকৃত মডেল ম্যাচের জন্য বেছে নেওয়া উচিত।

মূল পরামিতি

প্রযুক্তিগত প্রোফাইল

FANUC এর স্বতন্ত্র স্পেসিফিকেশন টেবিলে,SVM1-40Lসহ প্রযোজ্য মোটর উদাহরণের সাথে যুক্তα3/3000, α6/2000, α12/2000, α22/1500, এবং αC22/1500.

একই টেবিল দেয় a12.5 অস্ত্রের রেটেড আউটপুট কারেন্টএবং কনামমাত্র বর্তমান সীমা 40 Apএই মডেল ক্লাসের জন্য। FANUC সাধারণ SVM নিয়ন্ত্রণ পদ্ধতিকেও তালিকাভুক্ত করেট্রানজিস্টর (IGBT) সেতু সহ সাইন-ওয়েভ PWM নিয়ন্ত্রণ.

একটি পণ্য-পৃষ্ঠার দৃষ্টিকোণ থেকে, এটি H104 কে সততার সাথে অবস্থান করা সহজ করে তোলে। এটি শুধুমাত্র "একটি সার্ভো পরিবর্ধক" নয়; এটি 40L ক্লাসের একটি সংজ্ঞায়িত একক-অক্ষ আলফা মডিউল, যা CNC সার্ভো অ্যাপ্লিকেশনগুলির জন্য নির্মিত যেখানে পূর্বাভাসযোগ্য বর্তমান ক্ষমতা এবং সঠিক সিস্টেম পেয়ারিং ব্যাপার। এই অংশের দিকে তাকিয়ে ক্রেতারা সাধারণত একটি বাস্তব মেশিন-সাইড প্রয়োজনীয়তা সমাধান করে, একটি বিমূর্ত ক্যাটালগ ব্রাউজ না করে।

আবেদন এবং পরিষেবার মান

A06B-6096-H104 একটি FANUC সার্ভো সিস্টেমের সঠিক প্রতিস্থাপন হিসাবে ভাল কাজ করে যা ইতিমধ্যেই চারপাশে ডিজাইন করা হয়েছেএফএসএসবিস্থাপত্য

যখন সেই যোগাযোগ কাঠামোর চারপাশে একটি মেশিন তৈরি করা হয়, তখন ব্যবহারিক লক্ষ্য "কাছের কিছু" প্রতিস্থাপন করা হয় না। লক্ষ্য হল সঠিক পরিবর্ধক শ্রেণীতে ফিট করা, মূল নিয়ন্ত্রণ নকশা সংরক্ষণ করা এবং অপ্রয়োজনীয় রিওয়্যারিং বা প্যারামিটার বিভ্রান্তি ছাড়াই অক্ষটিকে স্থিতিশীল অপারেশনে ফিরিয়ে দেওয়া।

প্রযুক্তিগত সংগ্রহের জন্য, এই মডেলের মান হল স্বচ্ছতা। FANUC ম্যানুয়াল ফ্রেম, ইন্টারফেসের ধরন, আউটপুট-কারেন্ট ক্লাস এবং প্রযোজ্য মোটরগুলির উদাহরণ সনাক্ত করে। এটি ইনস্টল করা পরিবর্ধক এবং প্রতিস্থাপন লক্ষ্য আসলে একই বৈদ্যুতিক পরিবারের অন্তর্গত কিনা তা যাচাই করার জন্য ইঞ্জিনিয়ারদের যথেষ্ট গ্রাউন্ডেড তথ্য দেয়।

FAQ

প্রশ্ন 1: A06B-6096-H104 এর অফিসিয়াল মডেল উপাধি কি?
FANUC তালিকাA06B-6096-H104হিসাবেSVM1-40L, যার মানে এটি একটিএকক-অক্ষ সার্ভো পরিবর্ধক মডিউলআলফা সিরিজ ব্যবহার করেFSSB ইন্টারফেস. পরিষেবা বা প্রতিস্থাপনের সময় অংশটি মেলানোর জন্য এই পদবীটি মূল রেফারেন্স পয়েন্ট।

প্রশ্ন 2: এই পরিবর্ধক কোন আউটপুট শ্রেণীর অন্তর্গত?
FANUC এর পৃথক স্পেসিফিকেশন টেবিল অনুযায়ী,SVM1-40Lএকটি বরাদ্দ করা হয়12.5 অস্ত্রের রেটেড আউটপুট কারেন্টএবং কনামমাত্র বর্তমান সীমা 40 Ap.

শিল্প পরিভাষায়, এটি ছোট 20-শ্রেণীর ইউনিটের পরিবর্তে 40-শ্রেণীর একক-অক্ষ পরিবর্ধক গোষ্ঠীতে রাখে।

প্রশ্ন 3: ম্যানুয়ালটিতে SVM1-40L এর সাথে আনুষ্ঠানিকভাবে কোন মোটর দেখানো হয়েছে?
FANUC ম্যানুয়াল প্রযোজ্য মোটর সহ উদাহরণ তালিকাভুক্ত করেα3/3000, α6/2000, α12/2000, α22/1500, এবং αC22/1500.

এর অর্থ এই নয় যে প্রতিটি আবেদনের সিদ্ধান্ত শুধুমাত্র একটি সংক্ষিপ্ত তালিকা থেকে নেওয়া উচিত, তবে এটি উদ্দিষ্ট মোটর ক্লাস দেখায় এবং ক্রেতাদের সামঞ্জস্যপূর্ণ পর্যালোচনার জন্য একটি কঠিন সূচনা পয়েন্ট দেয়।

প্রশ্ন 4: এই মডেলটি কেনার সময় কেন FSSB ইন্টারফেস গুরুত্বপূর্ণ?
কারণ FANUC অফিসিয়াল অর্ডারিং বিভাগে ইন্টারফেস ফ্যামিলি দ্বারা পরিবর্ধক অর্ডারিং নম্বরগুলিকে আলাদা করে।

A06B-6096-H104বিশেষভাবে হয়এফএসএসবি-ইন্টারফেসসংস্করণ, তাই সঠিক ইন্টারফেস-মিলিত অংশ ব্যবহার করে ইনস্টলেশন সমস্যা এড়াতে সাহায্য করে এবং CNC ব্যবহার করার জন্য ডিজাইন করা যোগাযোগ পদ্ধতি সংরক্ষণ করে।

প্রশ্ন 5: একটি প্রতিস্থাপন H104 ইনস্টল করার আগে একটি রক্ষণাবেক্ষণ দলের কি যাচাই করা উচিত?
তাদের ইনস্টল করা অর্ডারিং নম্বর, CNC ইন্টারফেসের ধরন, উদ্দেশ্যযুক্ত মোটর জোড়া এবং ক্যাবিনেটে শারীরিক ফিট নিশ্চিত করতে হবে।

FANUC ব্যবহারকারীদের মোটর/এম্প্লিফায়ার সংমিশ্রণটি যথাযথ এবং বৈধ পরামিতিগুলি সেট করা হয়েছে তা নিশ্চিত করার জন্য সতর্ক করে, কারণ ভুল সংমিশ্রণ সিস্টেমটিকে স্বাভাবিকভাবে কাজ করা বন্ধ করতে পারে এবং পরিবর্ধককে ক্ষতি করতে পারে।
