সার্ভো মোটর চালক
>
|
| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A06B-6096-H102 |

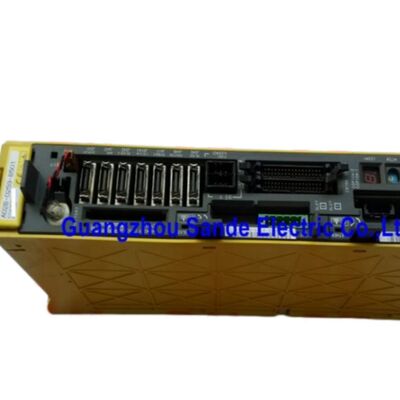

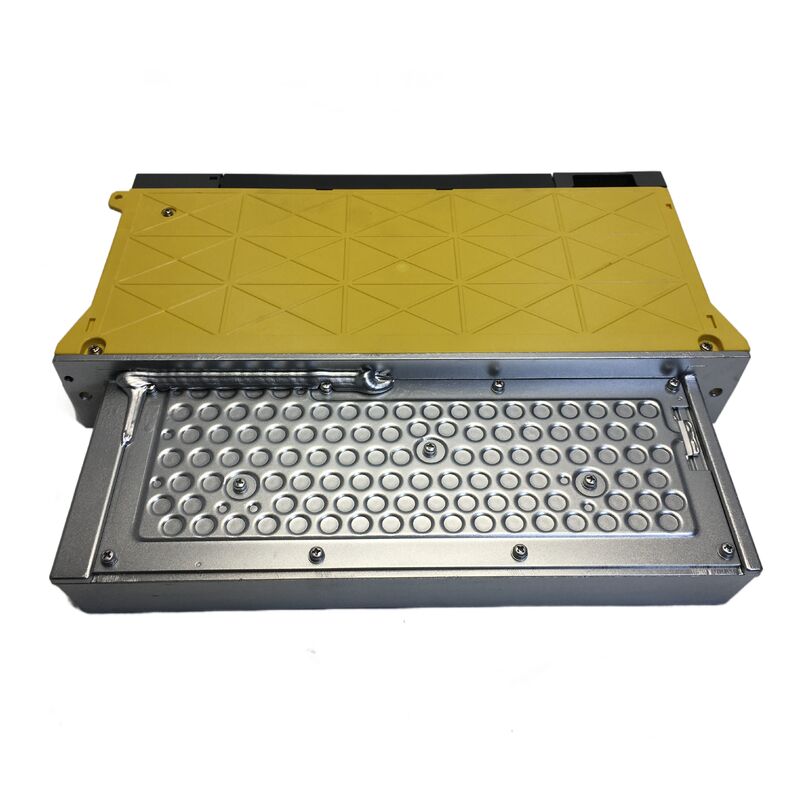

দ্যFANUC A06B-6096-H102একটিআলফা সিরিজের সার্ভো এম্প্লিফায়ার মডিউলমনোনীতSVM1-20জন্যএফএসএসবি ইন্টারফেসFANUC এর 200-ভোল্ট ইনপুট সিরিজ অর্ডারিং বিভাগে এটি একটি স্ট্যান্ডার্ড হিসাবে তালিকাভুক্ত করা হয়১ অক্ষবাহ্যিক মাত্রা সহ মডিউল380 × 60 × 172 মিমি, যা এটিকে পরিবারের আরও কমপ্যাক্ট এক-অক্ষের ইউনিটগুলির মধ্যে একটি করে তোলে।
যে কম্প্যাক্ট বিন্যাস এই মডেল ক্ষেত্র প্রতিস্থাপন কাজ ব্যবহারিক রয়ে কারণ এক।
এটি শক্তভাবে সাজানো কন্ট্রোল ক্যাবিনেটের জন্য যথেষ্ট ছোট, কিন্তু এখনও অফিসিয়াল FANUC লাইনআপের একটি স্পষ্টভাবে সংজ্ঞায়িত সার্ভো এম্প্লিফায়ার শ্রেণীর অন্তর্গত।এটাই গুরুত্বপূর্ণ বিষয়।: এটি একটি নির্দিষ্ট আলফা / এফএসএসবি এম্প্লিফায়ার, অনুরূপ হাউজিং সহ একটি জেনেরিক ড্রাইভ নয়।
| প্যারামিটার | মূল্য |
|---|---|
| পার্ট নম্বর | A06B-6096-H102 |
| নির্মাতা | FANUC |
| পণ্যের ধরন | সার্ভো এম্প্লিফায়ার মডিউল |
| সিরিজ | আলফা |
| মডেল | SVM1-20 |
| অক্ষ কনফিগারেশন | ১-অক্ষ |
| ইন্টারফেস | এফএসএসবি |
| ইনপুট সিরিজ | ২০০ ভোল্ট ইনপুট সিরিজ |
| বাহ্যিক মাত্রা | 380 × 60 × 172 মিমি |
| নামমাত্র আউটপুট বর্তমান | 5.9 অস্ত্র |
| নামমাত্র বর্তমানের সীমা | ২০ এপ্রিল |
| উদাহরণ প্রযোজ্য মোটর | αM2/3000, αM2.5/3000, αC3/2000, αC6/2000, αC12/2000, β3/3000, β6/2000 |
| প্রধান সার্কিট নিয়ন্ত্রণ পদ্ধতি | ট্রানজিস্টর (আইজিবিটি) ব্রিজ সহ সাইন-ওয়েভ পিডব্লিউএম নিয়ন্ত্রণ |
FANUC এর পৃথক স্পেসিফিকেশন টেবিলে,SVM1-20প্রযোজ্য মোটর উদাহরণগুলির সাথে যুক্ত হয় যেমনঃαM2/3000, αM2.5/3000, αC3/2000, αC6/2000, αC12/2000, β3/3000, এবং β6/2000. একই টেবিল একটিনামমাত্র আউটপুট বর্তমান ৫.৯ আর্মএবং একটিনামমাত্র বর্তমানের সীমা 20 Apএই মডেল ক্লাসে।
FANUC এর সাধারণ SVM স্পেসিফিকেশন এছাড়াও নিয়ন্ত্রণ পদ্ধতিকে চিহ্নিত করেঃট্রানজিস্টর (আইজিবিটি) ব্রিজ সহ সাইন-ওয়েভ পিডব্লিউএম নিয়ন্ত্রণ.
এই H102 একটি সহজ সরল প্রযুক্তিগত অবস্থান দেয়। এটি একটি একক অক্ষ 20 শ্রেণীর সার্ভো এম্প্লিফায়ার উপযুক্তভাবে মেলে আলফা / FSSB অ্যাপ্লিকেশন জন্য ডিজাইন করা,ম্যানুয়াল নিজেই না বলে কিছু overstating ছাড়া প্রকৌশল পর্যালোচনা জন্য এটি দরকারী করতে যথেষ্ট অফিসিয়াল স্পেসিফিকেশন বিস্তারিত সঙ্গে.
A06B-6096-H102 এর জন্য সবচেয়ে শক্তিশালী ব্যবহারের ক্ষেত্রে একটি ইনস্টল করা FANUC সিস্টেমে সরাসরি প্রতিস্থাপন যা ইতিমধ্যে একই ইন্টারফেস পরিবার এবং এম্প্লিফায়ার ক্লাস ব্যবহার করে।
যখন লক্ষ্য মেশিনের কাজ পরিষ্কারভাবে পুনরুদ্ধার করা হয়,মূল মডেল নামকরণ এবং ইন্টারফেস টাইপ সারিবদ্ধ রাখা সাধারণত একটি ভিন্ন মডিউল কেবিনেটে অভিযোজিত করার চেষ্টা করার চেয়ে বেশি মূল্যবান.
কারণ এটি একটি আনুষ্ঠানিকভাবে চিহ্নিতSVM1-20 FSSBমডিউল, এটি মেরামত স্টক, পুনর্নির্মাণ প্রকল্প এবং পরিষেবা অর্ডারগুলির জন্য উপযুক্ত যেখানে সঠিক পার্ট নম্বর মেলে ঝুঁকি নিয়ন্ত্রণের অংশ।
প্রযুক্তিগত ক্রেতাদের জন্য, অফিসিয়াল বর্তমান শ্রেণি এবং মোটর উদাহরণগুলি H102 কে একটি অবাধভাবে বর্ণিত পরবর্তি বাজারের সমতুল্য তুলনায় বৈধকরণ করা সহজ করে তোলে।
প্রশ্ন ১ঃ FANUC এর অফিসিয়াল নামকরণে A06B-6096-H102 কি?
FANUC এই মডেলকে চিহ্নিত করেSVM1-20, aএক-অক্ষের আলফা সার্ভো এম্প্লিফায়ার মডিউলএকটিএফএসএসবি ইন্টারফেস২০০ ভোল্ট ইনপুট সিরিজে। এই নামকরণটি গুরুত্বপূর্ণ কারণ এটি এম্প্লিফায়ার ক্লাস এবং এটির অন্তর্গত যোগাযোগ পরিবার উভয়কেই সংজ্ঞায়িত করে।
প্রশ্ন ২ঃ এসভিএম ১-২০ কোন শ্রেণীর অন্তর্ভুক্ত?
FANUC এর পৃথক স্পেসিফিকেশন টেবিলে,SVM1-20একটি সঙ্গে দেখানো হয়নামমাত্র আউটপুট বর্তমান ৫.৯ আর্মএবং একটিনামমাত্র বর্তমানের সীমা 20 Apমেশিন সার্ভিস কাজের জন্য, এটি স্পষ্টভাবে একই পণ্য পরিবারের বৃহত্তর 40 এবং 80 শ্রেণীর ইউনিট থেকে পৃথক করে।
প্রশ্ন 3: এই মডেলের জন্য কোন মোটরগুলি আনুষ্ঠানিকভাবে প্রযোজ্য উদাহরণ হিসাবে তালিকাভুক্ত করা হয়েছে?
ম্যানুয়াল তালিকাαM2/3000, αM2.5/3000, αC3/2000, αC6/2000, αC12/2000, β3/3000, এবং β6/2000উদাহরণস্বরূপ SVM1-20 গ্রুপের অধীনে প্রযোজ্য মোটর।
এটি প্রাথমিক প্রযুক্তিগত পর্যালোচনার জন্য দরকারী, বিশেষত যখন কোনও ক্রেতাকে মেশিন-নির্দিষ্ট ডকুমেন্টেশনে যাওয়ার আগে এম্প্লিফায়ারটি সঠিক মোটর ক্লাসে রয়েছে কিনা তা যাচাই করতে হবে।
প্রশ্ন ৪ঃ H102 এর জন্য সঠিক অর্ডার নম্বরটি কেন গুরুত্বপূর্ণ?
কারণ FANUC এর অর্ডারিং টেবিলগুলি ইন্টারফেস এবং আউটপুট ক্লাস অনুসারে এম্প্লিফায়ার মডেলগুলিকে আলাদা করে।A06B-6096-H102বিশেষ করেএফএসএসবিসংস্করণSVM1-20, তাই সঠিক অর্ডার নম্বর ব্যবহার করা ইনস্টলেশনের সময় ইন্টারফেস অসঙ্গতি এবং অপ্রয়োজনীয় ত্রুটি সমাধানের বিরুদ্ধে রক্ষা করতে সহায়তা করে।
Q5: এই এম্প্লিফায়ারটি প্রতিস্থাপনের আগে কী পরীক্ষা করা উচিত?
সার্ভিস টিমকে ইনস্টল করা অর্ডার নম্বর, সিস্টেম ইন্টারফেস, ইচ্ছাকৃত মোটর জোড়া এবং প্রতিস্থাপনের জন্য উপলব্ধ ক্যাবিনেটের স্থান যাচাই করা উচিত।
FANUC এছাড়াও ব্যবহারকারীদের সতর্ক করে দেয় যে মোটর এবং এম্প্লিফায়ার সংমিশ্রণটি উপযুক্ত এবং বৈধ পরামিতিগুলি নির্দিষ্ট করা হয়েছে কিনা তা নিশ্চিত করুন,কারণ অসঙ্গতি স্বাভাবিক অপারেশন প্রতিরোধ করতে পারে এবং ইউনিট ক্ষতি হতে পারে.
