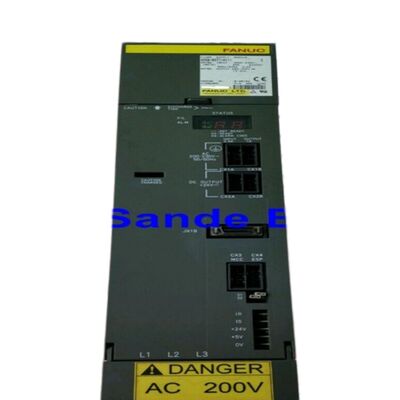

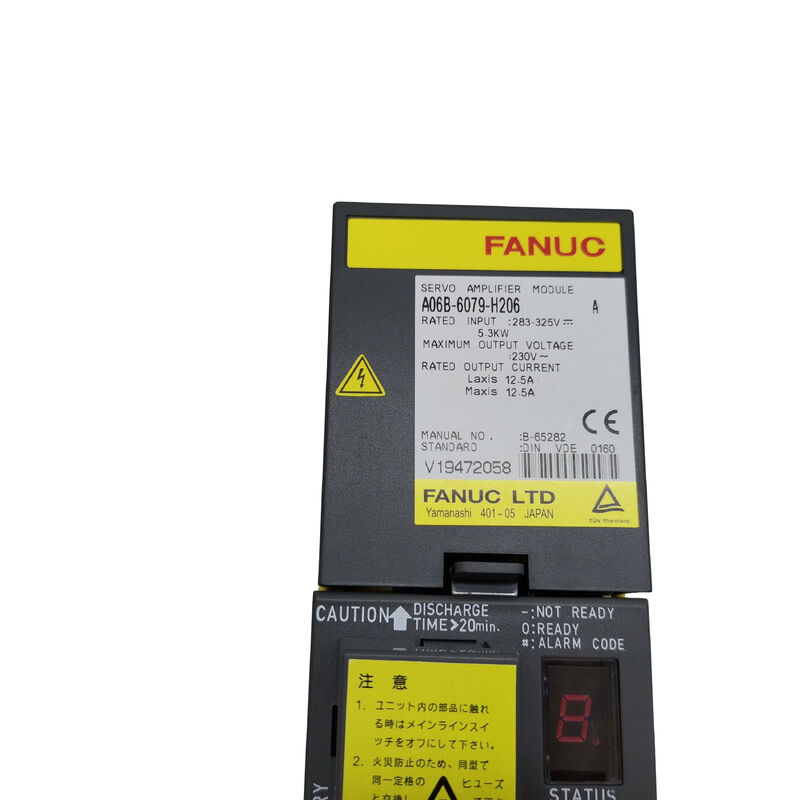

A06B-6079-H206 ফ্যানুক সার্ভো অ্যামপ্লিফায়ার মডিউল A06B6079H206 A06B-6079-H206

Fanuc A06B-6079-H206∙ আলফা সার্ভো এম্প্লিফায়ার মডিউল ∙ SVM2-40/40, ডুয়াল অক্ষ, টাইপ এ, 283 ∙325V / 5.3kW, 12.5A / 230V প্রতি অক্ষ

সংক্ষিপ্ত বিবরণ

দ্যFanuc A06B-6079-H206এসভিএম২-৪০/৪০, একটি দ্বৈত-অক্ষের আলফা সার্ভো এম্প্লিফায়ার মডিউল যা তার এল এবং এম চ্যানেলগুলির প্রতিটিতে 12.5A নামমাত্র অবিচ্ছিন্ন আউটপুট সরবরাহ করে একটি 5.3kW / 283V325V ডিসি বাস ইনপুট থেকে।

A06B-6079 আলফা মডিউল পরিবারের মধ্যে, SVM2-40/40 একটি ব্যবহারিক মধ্যবর্তী স্থল দখল করেঃ এটি 12 সরবরাহ করে।5A প্রতি অক্ষের ¢ একই একক অক্ষের SVM1-40L ¢ হিসাবে বর্তমান রেটিং কিন্তু এক মডিউল থেকে দুটি স্বাধীন চ্যানেল এই বিতরণ, দুটি পৃথক এসভিএম 1 ইউনিট চালানোর তুলনায় ক্যাবিনেট রেল খরচ এবং ডিসি বাস সংযোগ পয়েন্টের সংখ্যা হ্রাস।

টাইপ এ পিডব্লিউএম ইন্টারফেস এই মডিউলটিকে ফ্যানুকের প্রতিষ্ঠিত প্রথম প্রজন্মের আলফা সিরিজের অংশ হিসাবে চিহ্নিত করে, যা সিরিজ 0M, OT, 15A, 16A, 18A এর সাথে যোগাযোগের জন্য ডিজাইন করা হয়েছে,এবং 21A সিএনসি নিয়ন্ত্রণ যা আলফা সিস্টেমের সক্রিয় উত্পাদন বছর সময় শিল্প মান ছিল.

This CNC generation remains installed on a significant number of machine tools worldwide — the Fortune VT-26 vertical lathe and the Toshiba VTL TUE-20 large vertical turning centre are documented examples where the A06B-6079-H206 serves as the primary axis drive module.

মোটর সামঞ্জস্যের তালিকা ¢ α3/3000, α6/2000, এবং α12/2000 L এবং M চ্যানেল জুড়ে যে কোনও সমন্বয় ¢ Fanuc এর আলফা সার্ভো মোটর পরিবারের মাঝারি পরিসীমা জুড়ে।

উভয় চ্যানেল একই মোটর ক্লাস চালাতে পারে, অথবা দুটি চ্যানেল মডিউলের বর্তমান নিয়মে কোনও দ্বন্দ্ব ছাড়াই এই পরিসরের বিভিন্ন মোটর মডেল চালাতে পারে।

মডিউলটি স্বয়ংক্রিয়ভাবে এল এবং এম চ্যানেলের মধ্যে অসমত্রিক লোডের অবস্থা পরিচালনা করে, প্রতিটি চ্যানেলের বর্তমানকে স্বাধীনভাবে নিয়ন্ত্রন করে।

একটি গুরুত্বপূর্ণ অর্ডার বিবরণঃ A06B-6079-H206 মেশিনের কনফিগারেশনের উপর নির্ভর করে এক বা দুটি CX5 পরম এনকোডার ব্যাটারি সংযোগ পোর্ট দিয়ে সজ্জিত করা যেতে পারে।

একটি প্রতিস্থাপন সোর্সিংয়ের সময়, প্রয়োজনীয় CX5 পোর্ট সংখ্যা নির্দিষ্ট করা নিশ্চিত করে যে প্রতিস্থাপন ইউনিটটি মেশিনের তারের এবং পরম অবস্থান ব্যাটারি বিন্যাসের সাথে পুরোপুরি মেলে।

মূল বৈশিষ্ট্যাবলী

12.5A প্রতিটি অক্ষের জন্য মোটর ক্লাস এবং অ্যাপ্লিকেশন কনটেক্সট

প্রতি চ্যানেলে 12.5A অবিচ্ছিন্ন, SVM2-40/40 ফ্যানুকের মাঝারি ভারী আলফা মোটরগুলির জন্য আকারযুক্ত।

α12/2000 মোটর ∙ 12N·m ক্রমাগত টর্ক 2000rpm ∙ সবচেয়ে চাহিদাপূর্ণ মোটর যা নোট পূর্ণ লোড টর্ক 12.5A আবরণ মধ্যে আরামদায়কভাবে থাকে।

এর নীচে, α6/2000 (6N·m, 2000rpm) এবং α3/3000 (3N·m, 3000rpm) বর্তমান সিলিংয়ের মধ্যে ভালভাবে কাজ করে, ত্বরণ ট্রানজিয়েন্টগুলির জন্য উল্লেখযোগ্য হেডরুম ছেড়ে দেয়।

উল্লম্ব বাঁক কেন্দ্রগুলিতে,এই মোটর ক্লাস সাধারণত প্রধান এক্স এবং জেড অক্ষের উপর প্রদর্শিত হয় √ বড় ব্যাসের উপাদান কাটা মেশিনের কাজের টুকরো তুলনায় টুল অবস্থান নিয়ন্ত্রণ যে ক্যারি ড্রাইভ.

এসভিএম২-৪০/৪০ এর ডুয়াল-চ্যানেল ফরম্যাট একক মডিউল থেকে একই সময়ে উভয় অক্ষ পরিচালনা করে।যা ক্রমাগত কনট্যুরিং কটিংস চলাকালীন অপারেশনালভাবে গুরুত্বপূর্ণ যেখানে X এবং Z গতি একই সাথে কাটা পথ জুড়ে ঘটে.

টাইপ এ ইন্টারফেস ∙ কনফিগারেশন এবং সিএনসি সামঞ্জস্য

টাইপ এ পিডব্লিউএম ইন্টারফেস ইন্টারফেস পরামিতি কনফিগার করার জন্য তারের বোর্ডে এস 1 জাম্পার সেটিংস ব্যবহার করে।

ভুল S1 সেটিংগুলি পাওয়ার-আপের সময় VRDY OFF অ্যালার্ম বা উচ্চ-বর্তমান অ্যালার্ম তৈরি করে। মডিউল এবং সিএনসির মধ্যে ইন্টারফেস কনফিগারেশনের অসম্পূর্ণতার স্ট্যান্ডার্ড লক্ষণ।

একটি প্রতিস্থাপন H206 ইনস্টল করার সময়, মূল মডিউল থেকে S1 জাম্পার সেটিংস প্রতিস্থাপন করা আবশ্যক।

এই সেটিংস প্রতিটি চ্যানেলের জন্য অক্ষের ঠিকানা এবং ইন্টারফেস মোড নির্ধারণ করে।

টাইপ এ ইন্টারফেসটি FANUC সিরিজ 0-C, 15A, 16A, 18A, এবং 21A কন্ট্রোলগুলির সাথে ব্যবহার করা হয়।

B-সফিক্স কন্ট্রোল (0-MD, 16B, 18B, 21B) সহ মেশিনগুলির জন্য, সমতুল্য মডিউলটি A06B-6080 সিরিজ থেকে,যা একই SVM2-40/40 বৈদ্যুতিক রেটিং বজায় রেখে টাইপ B ইন্টারফেস হার্ডওয়্যার বহন করে.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: তারের বোর্ডটি A16B-2203-0592 এবং A16B-2202-0772 উভয় হিসাবে তালিকাভুক্ত রয়েছে যা আমার মেশিনের জন্য সঠিক?

উভয়ই SVM2-40/40 এর জন্য বৈধ তারের বোর্ড বৈকল্পিক।

A16B-2202-0772 হল পূর্ববর্তী সংশোধন; A16B-2203-0592 হল পরবর্তী সংশোধন, যা ছোটখাট পিসিবি উন্নতি অন্তর্ভুক্ত করে। উভয়ই একই মোটর এবং সিএনসি নিয়ন্ত্রণগুলির সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ।

প্রতিস্থাপন H206 অর্ডার করার সময়, পরিষেবা প্রদানকারী বর্তমানে উপলব্ধ তারের বোর্ড সংশোধন সরবরাহ করবে। যদি না আপনার মেশিন ডকুমেন্টেশন বিশেষভাবে পূর্ববর্তী সংশোধন প্রয়োজন,উভয় বোর্ডই সরাসরি প্রতিস্থাপনের জন্য গ্রহণযোগ্য.

প্রশ্ন ২ঃ সিএক্স৫ এর পরম এনকোডার ব্যাটারি পোর্ট কি এবং কেন গণনা গুরুত্বপূর্ণ?

ওয়্যারিং বোর্ডের সিএক্স৫ সংযোগকারীগুলি লিথিয়াম ব্যাটারি সরবরাহ করে যা মেশিনের পাওয়ার অফের সময় পরম ইমপ্লাস কোডার অবস্থান ডেটা বজায় রাখে।

একটি মেশিন যার এক অক্ষে পরম ফিডব্যাক ব্যবহার করা হয় তার একটি CX5 পোর্ট থাকে; দুটি পরম ফিডব্যাক অক্ষের একটি মেশিনের দুটি CX5 পোর্ট থাকে।

প্রতিস্থাপন মডিউলের ব্যাটারি সংখ্যা অবশ্যই মূলের সাথে মিলতে হবে ∙ দুটি সংযোগের প্রত্যাশায় একটি মেশিনে এক-সিএক্স৫ প্রতিস্থাপন মেশিন লাগানো একটি অক্ষকে সম্পূর্ণ ব্যাকআপ ছাড়াই ছেড়ে দেয়,পাওয়ার সাইকেলে রেফারেন্স পজিশনের ক্ষতি এবং CNC এ একটি BAT এলার্ম সৃষ্টি করে.

প্রশ্ন 3: A06B-6079-H206 0M, OT, 15, 16, 18, এবং 21 সিরিজের জন্য তালিকাভুক্ত ✅ কোন নির্দিষ্ট সিরিজের রূপগুলি সামঞ্জস্যপূর্ণ?

টাইপ এ ইন্টারফেস মডিউলগুলি এ-সফিক্স ভেরিয়েন্টগুলির সাথে সামঞ্জস্যপূর্ণঃ সিরিজ 0 এম, ওটি, 15 এ, 15 বি, 16 এ, 18 এ এবং 21 এ / টিএ।

বি-সফিক্স সিরিজ (0-MD, 16B, 18B, 21B) টাইপ বি পিডব্লিউএম ইন্টারফেস ব্যবহার করে এবং A06B-6080 সিরিজের SVM2-40/40 প্রয়োজন।

এই নির্দিষ্ট মডিউলের জন্য নথিভুক্ত সাধারণ নিয়ন্ত্রণগুলি হল 16TA, 16MA, 18TC, 18MC, 21TB, এবং 21MB ️ নোট করুন যে 21TB/21MB হল টাইপ B CNC ভেরিয়েন্ট,তাই মেশিন নির্মাতার বৈদ্যুতিক ডকুমেন্টেশন থেকে মেশিনের CNC ইন্টারফেস টাইপ নিশ্চিত অর্ডার করার আগে.

প্রশ্ন ৪ঃ A06B-6079-H206 এ কোন অ্যালার্ম কোড ত্রুটি নির্দেশ করে?

অ্যালার্ম 8 (এল-অক্ষের ওভারকরেন্ট, এইচসিএল) এবং অ্যালার্ম 9 (এম-অক্ষের ওভারকরেন্ট, এইচসিএম) সর্বাধিক সাধারণ আকস্মিক ফল্ট অ্যালার্ম, প্রায় সর্বদা মডিউল ব্যর্থতার পরিবর্তে মোটর উইন্ডিং আইসোলেশন ভাঙ্গনের কারণে ঘটে।

আক্রান্ত মোটরের U/V/W ক্যাবলগুলি সংযোগ বিচ্ছিন্ন করুন এবং সুরক্ষামূলক জমির প্রতিরোধের জন্য বিচ্ছিন্নতা পরীক্ষা করুন ∙ কয়েকশ মেগাওহ্ম বা তার বেশি গ্রহণযোগ্য।

যদি অ্যালার্মটি ক্যাবলগুলি সংযোগ বিচ্ছিন্ন করে পরিষ্কার হয় তবে মোটর বা ক্যাবলটি ত্রুটির উত্স। অ্যালার্ম 8. (ডট-সফিক্স) বা 9. একটি এল বা এম অক্ষ আইপিএম ট্রানজিস্টর অ্যালার্ম নির্দেশ করে,যা একটি মডিউল আউটপুট পর্যায়ে ত্রুটি প্রস্তাবসংমিশ্রিত এলার্ম (বি, সি, ডি, ই) একযোগে মাল্টি-চ্যানেল ত্রুটি নির্দেশ করে।

প্রশ্ন 5: যদি মেশিনে সাধারণত অ্যাসমিট্রিক অক্ষের বর্তমানের প্রয়োজনীয়তা থাকে তবে SVM2-40/40 SVM2-40/80 (A06B-6079-H207) প্রতিস্থাপন করতে পারে?

শুধুমাত্র যদি উভয় অক্ষই 12.5A বা তার কম টানতে পারে। SVM2-40/80 L এ 12.5A এবং 18.7A এ M ব্যবহার করে যখন M- অক্ষের মোটরটি উচ্চতর 18.7A শ্রেণির প্রয়োজন হয়।

একটি মেশিনে SVM2-40/40 (উভয় চ্যানেল 12.5A এ) প্রতিস্থাপন করা যেখানে এম অক্ষ একটি α22- শ্রেণীর মোটর ব্যবহার করে যা 18.7A পর্যন্ত আঁকে, পূর্ণ মেশিনিং লোডের অধীনে এম-অক্ষের অতিরিক্ত বর্তমান এলার্ম তৈরি করবে।

যদি এম-অক্ষের মোটরটি α6/α12 শ্রেণীর হয় (১২.৫A এর মধ্যে), তবে সার্ভো পরামিতিগুলি সঠিকভাবে সেট করা থাকলে প্রতিস্থাপনটি বৈদ্যুতিকভাবে নিরাপদ।
