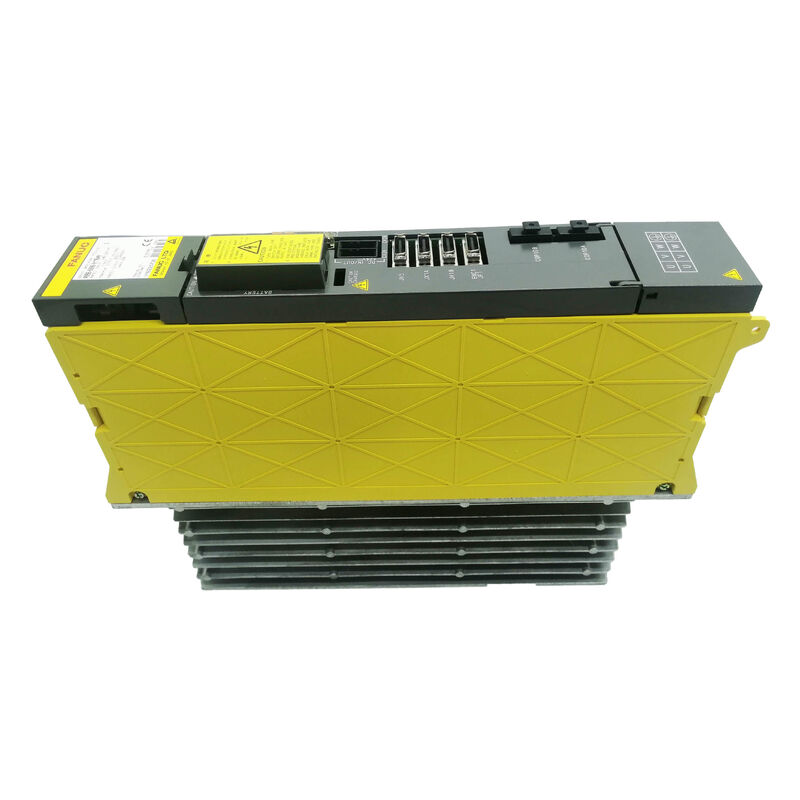

FANUC A06B-6077-H002 আলফা সিরিজ সার্ভো ড্রাইভ — CNC সিস্টেমের জন্য ডুয়াল-অ্যাক্সিস পাওয়ার সাপ্লাই মডিউল

ড্রাইভ যা দুটি অক্ষকে চলমান রাখে

যেকোনো FANUC আলফা-সিরিজ সিএনসি সিস্টেমে, পাওয়ার সাপ্লাই মডিউল হল সেই উপাদান যা অন্য সব কিছুর উপর নির্ভর করে। এটি সরাসরি মেশিনটিকে সরায় না, তবে এটি ছাড়া কিছুই সরে না। দFANUC A06B-6077-H002হল আলফা সিরিজ পাওয়ার সাপ্লাই মডিউল — যে ইউনিটটি ইনকামিং এসি পাওয়ারকে শর্ত দেয়, ডিসি বাসে সার্ভো এবং স্পিন্ডল অ্যামপ্লিফায়ার মডিউলগুলিকে ফিড করে এবং পাওয়ার ব্যর্থতার প্রতিক্রিয়া পরিচালনা করে যাতে লাইট ফ্লিক করার সময় মেশিনটি ক্র্যাশ না হয়ে নিরাপদে প্রত্যাহার করতে পারে।

এটি একটিদ্বৈত-অক্ষ সক্ষম মডিউল, কমপ্যাক্ট মেশিন কনফিগারেশনে FANUC আলফা সিরিজ সার্ভো এবং স্পিন্ডল অ্যামপ্লিফায়ারের পাশাপাশি কাজ করার জন্য ডিজাইন করা হয়েছে। এটি পরিচালনা করেদুটি নিয়ন্ত্রিত অক্ষএবং এটি আলফা মোটর রেঞ্জের ছোট প্রান্তের সাথে মিলে যায় - সাধারণত লেদ, মেশিনিং সেন্টার এবং অন্যান্য CNC মেশিন টুলগুলিতে ছোট আলফা স্পিন্ডেল এবং সার্ভো মডিউলগুলির সাথে জোড়া হয় যেখানে অ্যাপ্লিকেশনের জন্য সম্পূর্ণ PSM-11 বা বড় মডিউলগুলি বড় হবে৷

রেট করা ডিসি বাস ভোল্টেজ আছে283–325V রেঞ্জ, ক থেকে প্রাপ্ত200–230V AC, 50/60Hzইনকামিং সরবরাহ। সমস্ত FANUC আলফা পিএসএম-এর মতো, A06B-6077-H002ও গতিশক্তি পুনরুদ্ধার ফাংশন পরিচালনা করে — একটি বিদ্যুতের বিঘ্নে, স্পিন্ডল মোটরের ঘূর্ণন জড়তা আবার বৈদ্যুতিক শক্তিতে রূপান্তরিত হয় যাতে একটি নিয়ন্ত্রিত স্টপ বা টুল রিট্র্যাকশনের জন্য CNC কন্ট্রোল এবং সার্ভো সিস্টেমকে শক্তি দিতে যথেষ্ট। 100ms এর নিচে বাধার জন্য, মেশিনের নিরাপত্তা প্রয়োজনীয়তা অনুসারে আচরণ প্যারামিটার স্তরে কাস্টমাইজ করা যেতে পারে।

প্রযুক্তিগত বিশেষ উল্লেখ

এই মডিউলটি আসলে সিস্টেমে কী করে

A06B-6077-H002 FANUC আলফা ড্রাইভ সিস্টেমের সামনে বসে — এটি প্যানেল থেকে কাঁচা তিন-ফেজ AC নেয়, এটিকে DC বাস ভোল্টেজে সংশোধন করে যা সার্ভো এবং স্পিন্ডেল এমপ্লিফায়ার মডিউলগুলিকে ফিড করে এবং মোটর ডিসেলার থেকে পুনর্জন্ম শক্তি পরিচালনা করে৷ যখন একটি সার্ভো অক্ষ শক্তভাবে ব্রেক করে, তখন শক্তিকে কোথাও যেতে হয়; পিএসএম সেই প্রবাহ পরিচালনা করে, ডিসি বাসে ওভারভোল্টেজ থেকে সিস্টেমকে রক্ষা করে।

পাওয়ার ব্যর্থতা প্রতিক্রিয়া ফাংশন কম আলোচিত কিন্তু কার্যত গুরুত্বপূর্ণ বৈশিষ্ট্যগুলির মধ্যে একটি। যখন মেইন পাওয়ার ড্রপ হয়ে যায়, তখন CNC কন্ট্রোলের একটি সুশৃঙ্খল স্টপ চালানোর জন্য পর্যাপ্ত সময় প্রয়োজন — টুলটি প্রত্যাহার করা, মোশন কমান্ড অক্ষম করা এবং মেশিনের অবস্থা অ-উদ্বায়ী মেমরিতে লেখা। A06B-6077-H002 সেই উইন্ডো চলাকালীন একটি অস্থায়ী শক্তির উত্স হিসাবে চলমান টাকুটির ঘূর্ণনশীল জড়তা ব্যবহার করে। এটি একটি বাস্তব সমস্যার একটি মার্জিত সমাধান, এবং এটির কারণেই FANUC মেশিনগুলি একটি পাওয়ার ইভেন্টের পরে ওয়ার্কপিসে সমাহিত সরঞ্জামগুলি রেখে যাওয়ার পরিবর্তে সুন্দরভাবে থামার প্রবণতা রাখে।

মডিউলটির জন্য ডিজাইন করা হয়েছেছোট আলফা সিস্টেম কনফিগারেশন— মেশিনের জন্য কমপ্যাক্ট আলফা সার্ভো এবং স্পিন্ডল অ্যামপ্লিফায়ারের সাথে পেয়ারিং যেখানে স্থান এবং বিদ্যুতের প্রয়োজনীয়তা বৃহত্তর PSM-26, PSM-30, বা PSM-37 ভেরিয়েন্টের দাবি করে না। সংযুক্ত পরিবর্ধকগুলির জন্য সঠিকভাবে পিএসএম আকার নির্ধারণ করা গুরুত্বপূর্ণ: খুব ছোট এবং মডিউলটি সর্বোচ্চ চাহিদার অধীনে পর্যাপ্ত ডিসি বাস কারেন্ট সরবরাহ করতে পারে না; খুব বড় এবং আপনি ক্ষমতার জন্য অর্থ প্রদান করছেন যে সিস্টেমটি কখনই ব্যবহার করবে না।

অপারেটিং পরিবেশ এবং ইনস্টলেশন

অপারেটিং তাপমাত্রা পরিসীমা0 থেকে 55 ডিগ্রি সেলসিয়াসবেশিরভাগ জলবায়ুতে স্ট্যান্ডার্ড শিল্প নিয়ন্ত্রণ ক্যাবিনেট পরিবেশ কভার করে। উপরের প্রান্তে, ক্যাবিনেটের শীতলতা বিবেচনার যোগ্য — FANUC আলফা মডিউলগুলি লোডের নিচে উষ্ণ থাকে এবং তাপীয় সীমার কাছাকাছি টেকসই অপারেশন উপাদানের আয়ু কমিয়ে দেয়। দ20-95% RH নন-কন্ডেন্সিংআর্দ্রতা রেটিং শিল্প ইলেকট্রনিক্স জন্য আদর্শ; নন-কন্ডেন্সিং যোগ্যতার অর্থ হল পর্যাপ্ত ওয়ার্ম-আপ সময় ছাড়া কোল্ড স্টোরেজ পরিবেশ থেকে একটি উষ্ণ, আর্দ্র জায়গায় স্থানান্তরিত হওয়ার পরে মডিউলটিকে চালিত করা উচিত নয়।

এ8.5 কেজি, মডিউলটিতে FANUC পাওয়ার ইলেকট্রনিক্সের বিল্ড ঘনত্ব রয়েছে — এটি একটি কঠিন ইউনিট যার ভিতরে অর্থপূর্ণ ট্রান্সফরমার ভর রয়েছে। মাউন্টিং হার্ডওয়্যার এবং ডিআইএন রেল সামঞ্জস্যতা মানক FANUC আলফা প্যানেল লেআউট কনভেনশন অনুসরণ করে, যার সাথে এমপ্লিফায়ার মডিউলগুলি পিএসএম-এর ডানদিকে ডিসি বাস বারের মাধ্যমে সংযোগ করে।

মেরামত বনাম প্রতিস্থাপন — বাজার কেমন দেখাচ্ছে

A06B-6077-H002 FANUC দ্বারা বন্ধ করা হয়েছে, যার মানে নতুন ইউনিটগুলি কারখানার চ্যানেলের মাধ্যমে আর উপলব্ধ নেই৷ এই মডিউলটির বাজার তিনটি ট্র্যাকে চলে:সংস্কার করা বিনিময় ইউনিট,পরীক্ষিত ব্যবহৃত স্টক, এবংব্যর্থ ইউনিট মেরামত.

পুনর্নবীকরণ করা বিনিময় প্রায়শই দ্রুততম পথ হয় — একটি পরীক্ষিত ইউনিট অবিলম্বে পাঠানো হয়, আপনার ব্যর্থ মডিউল মূল হিসাবে ফিরে যায়। মেরামত হল সঠিক পছন্দ যখন আপনি আপনার নির্দিষ্ট ইউনিটকে পরিচিত ইতিহাসের সাথে ফেরত দিতে চান, বিশেষ করে যদি মেশিনের ড্রাইভ কনফিগারেশনের সাথে কাস্টম প্যারামিটার যুক্ত থাকে। পরীক্ষিত ব্যবহৃত স্টক দুটির মধ্যে বসে — যখন মূল্য গুরুত্বপূর্ণ এবং কারখানার সমর্থনের জন্য সরবরাহকারীর বিকল্প থেকে একটি ওয়ারেন্টি গুরুত্বপূর্ণ।

আপনি যে রুটেই যান না কেন, মডিউলটি হয়েছে তা নিশ্চিত করুনএকটি প্রকৃত FANUC সিস্টেমে লোডের অধীনে পরীক্ষা করা হয়েছে, শুধু বেঞ্চ চালিত নয়। একটি পিএসএম যা সঠিকভাবে শুরু করে কিন্তু সার্ভো অক্ষ গতির অধীনে ডিসি বাসকে টিকিয়ে রাখতে পারে না এটি একটি কার্যকরী মডিউল নয় — এবং সেই পার্থক্যটি শুধুমাত্র লোড পরীক্ষার অধীনে স্পষ্ট হয়ে ওঠে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: A06B-6077-H002 কী এবং এটি একটি FANUC আলফা সিস্টেমে কী ভূমিকা পালন করে?

একটি: এটাপাওয়ার সাপ্লাই মডিউল (PSM)FANUC আলফা সিরিজ ড্রাইভ সিস্টেমের জন্য — এটি ইনকামিং 3-ফেজ এসিকে ডিসি বাস ভোল্টেজে রূপান্তর করে যা সার্ভো এবং স্পিন্ডেল এমপ্লিফায়ার মডিউলগুলিকে ফিড করে। এটি মোটর ব্রেকিং থেকে পুনর্জন্ম শক্তিও পরিচালনা করে এবং স্পিন্ডল গতিশক্তি পুনরুদ্ধারের মাধ্যমে পাওয়ার-ফেল্যুর ব্যাকআপ প্রদান করে।

প্রশ্ন 2: কোন FANUC আলফা সার্ভো এবং স্পিন্ডেল মডিউলগুলি A06B-6077-H002 এর সাথে সামঞ্জস্যপূর্ণ?

উত্তর: এই PSM ছোট আলফা অ্যামপ্লিফায়ার কনফিগারেশনের জন্য ডিজাইন করা হয়েছে — সাধারণত কমপ্যাক্ট আলফা সার্ভো মডিউল (SVM) এবং ছোট আলফা স্পিন্ডেল মডিউল (SPM) এর সাথে যুক্ত। নির্দিষ্ট পরিবর্ধক সমন্বয় মেশিনের মোটর নির্বাচন এবং অক্ষ গণনার উপর নির্ভর করে। পরিবর্ধক মডিউলগুলি প্রতিস্থাপন বা জোড়া দেওয়ার আগে সর্বদা আপনার মেশিনের বৈদ্যুতিক চিত্রটি যাচাই করুন৷

Q3: A06B-6077-H002 কি এখনও FANUC থেকে নতুন পাওয়া যায়?

উত্তর: না। এই মডিউলটি FANUC দ্বারা বন্ধ করা হয়েছে এবং ফ্যাক্টরি চ্যানেলের মাধ্যমে আর উপলব্ধ নেই। উপলব্ধ সরবরাহের মধ্যে রয়েছে সংস্কারকৃত এক্সচেঞ্জ ইউনিট, পরীক্ষিত ব্যবহৃত স্টক, এবং বিশেষজ্ঞ CNC যন্ত্রাংশ সরবরাহকারী এবং FANUC পরিষেবা অংশীদারদের মাধ্যমে ব্যর্থ মডিউলগুলির মেরামত পরিষেবা।

প্রশ্ন 4: সাধারণত A06B-6077-H002-এ ব্যর্থতার কারণ কী?

উত্তর: সবচেয়ে সাধারণ ব্যর্থতা মোড হয়ক্যাপাসিটরের অবক্ষয়ডিসি বাস ফিল্টার বিভাগে (ডিসি বাস ওভারভোল্টেজ বা লোডের অধীনে অস্থিরতা হিসাবে উপস্থাপন করা),IGBT বা সংশোধনকারী মডিউল ব্যর্থতাশক্তি বৃদ্ধি ঘটনা থেকে, এবংনিয়ন্ত্রণ বোর্ডের ত্রুটিদূষণ বা উপাদান বার্ধক্য দ্বারা সৃষ্ট. অনেক ব্যর্থতার কারণ নিম্ন আগত বিদ্যুতের গুণমান - ভোল্টেজ স্পাইক, ফেজ ভারসাম্যহীনতা, বা পর্যাপ্ত ক্যাবিনেট কুলিং ছাড়াই তাপীয় সীমাতে টেকসই অপারেশন।

প্রশ্ন 5: এই মডিউলটি কি FANUC αi (আলফা i) সিরিজের পরিবর্ধক বা শুধুমাত্র আসল আলফা সিরিজের সাথে ব্যবহার করা যেতে পারে?

A: A06B-6077-H002 এর অংশআসল আলফা সিরিজড্রাইভ সিস্টেম, পরবর্তী αi (আলফা i) সিরিজ নয়। দুটি প্রজন্ম বিভিন্ন ডিসি বাস আর্কিটেকচার এবং সংযোগকারী ইন্টারফেস ব্যবহার করে এবং সরাসরি বিনিময়যোগ্য নয়। αi সিস্টেমের জন্য, সংশ্লিষ্ট পাওয়ার সাপ্লাই মডিউলগুলি A06B-6110 বা A06B-6120 সিরিজের।
