FANUC A06B-6044-H008 এসি স্পিন্ডল সার্ভো ইউনিট ¢ সিএনসি স্পিন্ডল নিয়ন্ত্রণের জন্য অ্যানালগ ড্রাইভ

নির্ভরযোগ্য স্পিন্ডল পারফরম্যান্সের পিছনে ড্রাইভ

একটা কারণ আছে যে এই ইউনিটটি মেশিনের কর্মশালাগুলোতে প্রদর্শিত হচ্ছে যারা তাদের পুরোনো FANUC-নিয়ন্ত্রিত মেশিনগুলিকে অবসর নিতে অস্বীকার করে ∙ এটি কাজ করে, এবং এটি কয়েক দশক ধরে কাজ করছে।FANUC A06B-6044-H008এটি একটি এসি স্পিন্ডল সার্ভো ইউনিট যা একটি অ্যানালগ ইন্টারফেস আর্কিটেকচারের চারপাশে নির্মিত, যামডেল ৬ FANUC এসি স্পিন্ডেল মোটরএবং সাধারণত মেশিনে পাওয়া যায় যা খুব তাড়াতাড়ি চলছেFANUC SYSTEM 10/11 নিয়ন্ত্রণ.

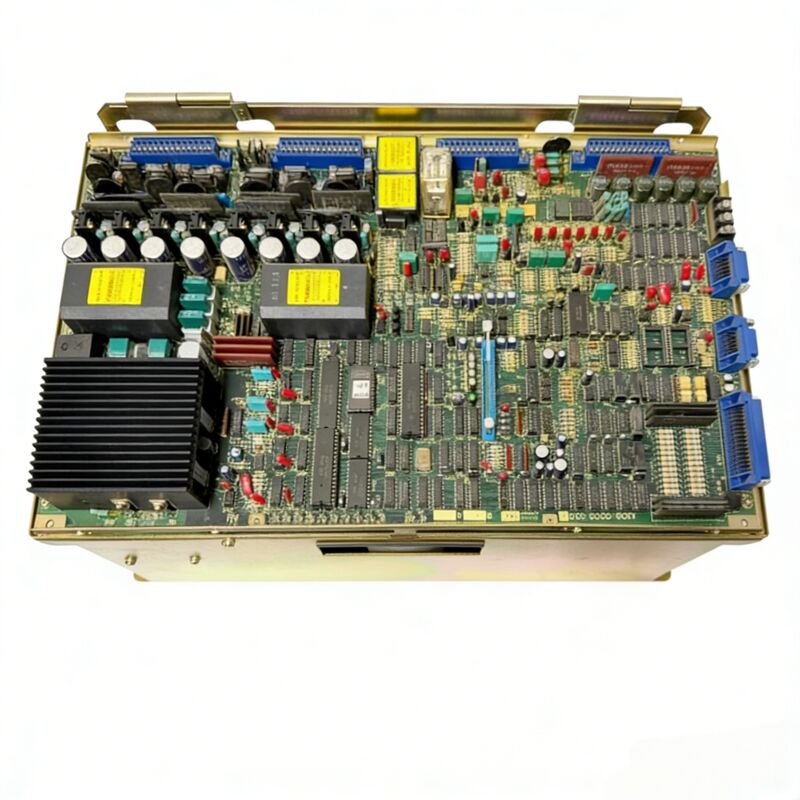

এটি একটি সূক্ষ্ম ইলেকট্রনিক্স টুকরা নয়। ড্রাইভ একটিশক্তিশালী অ্যানোডাইজড ধাতু ঘের, স্পিন্ডল কন্ট্রোল পিসিবি কার্ডটি ইউনিটের শীর্ষে দৃ firm়ভাবে সংযুক্ত ছিল, একটি ব্যবহারিক, পরিষেবাযোগ্য বিন্যাস যা ফিল্ড মেরামতকে পরবর্তী অল-ইন-ওয়ান ডিজাইনের তুলনায় অনেক সহজ করে তুলেছিল।এটা জাপানে তৈরি।, ফুজি পর্বতের কাছে ফ্যানুকের সুবিধা, এবং নির্মাণের গুণমান এই উত্সকে প্রতিফলিত করে।

যদি আপনার মেশিনটি নষ্ট হয়ে যায় এবং এই ড্রাইভটি এর কেন্দ্রে থাকে, তাহলে আপনি একটি সুস্পষ্ট, সু-নথিভুক্ত ইউনিটের সাথে কাজ করছেন যা সিএনসি মেরামতের সম্প্রদায় বহু বছর ধরে সার্ভিসিং করছে।

টেকনিক্যাল স্পেসিফিকেশন

এই ইউনিটকে কী আলাদা করে তোলে

A06B-6044-H008 একটি যুগের অন্তর্গত যখন FANUC এর spindle ড্রাইভ মাধ্যমে যোগাযোগঅ্যানালগ সংকেতপরবর্তী প্রজন্মের এম্প্লিফায়ারে ব্যবহৃত সিরিয়াল বাস প্রোটোকলের পরিবর্তে। এর মানে হল যে সিএনসি একটি এনালগ ভোল্টেজ হিসাবে গতি কমান্ড পাঠায়,এবং ড্রাইভ সেই অনুযায়ী সাড়া দেয় একটি সহজ সংকেত পথ ডিজিটাল ওভারহেড কম স্তর সঙ্গে, কিন্তু একটি যা পরিষ্কার সংকেত অখণ্ডতা বজায় রাখার জন্য তারের রুটিং এবং shielding সাবধানে মনোযোগ প্রয়োজন।

স্পিন্ডল মোটর টাইপ একটি মাধ্যমে নির্বাচন করা হয়রম চিপPCB কার্ডে। H008 ক্ষেত্রে, বোর্ড ROM হলJ11, যা ড্রাইভ এবং মোটর সম্পর্ককে সংজ্ঞায়িত করে এবং ইউনিট কীভাবে প্রতিক্রিয়া ব্যাখ্যা করে এবং গতি নিয়ন্ত্রণ সম্পাদন করে তা পরিচালনা করে।রম সামঞ্জস্যতা যাচাই না করে শীর্ষ কার্ড swapping ক্ষেত্র প্রতিস্থাপন মধ্যে সবচেয়ে সাধারণ ভুল এক.

দ্যA20B-0009-0531স্পিন্ডল কার্ডটি প্রধান ড্রাইভ চ্যাসির উপরের অংশে প্লাগ করা হয়। এটি পাওয়ার সেকশন থেকে স্বাধীনভাবে প্রতিস্থাপন করা যেতে পারে,যা একটি বাস্তব সুবিধা যখন ত্রুটি নিচে ট্রানজিস্টর মডিউল বা শক্তি উপাদান পরিবর্তে নিয়ন্ত্রণ বোর্ড পাশ বিচ্ছিন্ন করা হয়.

সাধারণ বিপদাশঙ্কা কোড এবং এর অর্থ

এই ইউনিট নিয়ে কাজ করা ফিল্ড টেকনিশিয়ানরা সম্ভবত কয়েকটা পুনরাবৃত্তি হওয়া অ্যালার্ম কোডের মুখোমুখি হবে। এখানে সবচেয়ে সাধারণগুলির জন্য একটি দ্রুত রেফারেন্স রয়েছেঃ

• AL-01 (মোটর ওভারহিট)
