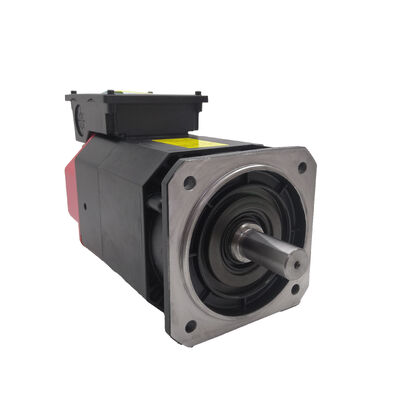

A06B-1467-B123#0A21 Fanuc Servo মোটর A06B1467B123#0A21 AO6B-I467-BI23#OA2I

FANUC A06B-1467-B123#0A21 | AiT সিরিজ এসি স্পিন্ডেল মোটর — ৮,০০০ / ১২,০০০ RPM, ফ্ল্যাঞ্জ মাউন্ট, পিছনের

পার্ট নম্বর: A06B-1467-B123#0A21

ক্রস রেফারেন্স: A06B1467B123, A06B-1467-B123/0021

প্রস্তুতকারক: FANUC Ltd. (জাপান)

পণ্যের প্রকার: এসি স্পিন্ডেল মোটর — AiT সিরিজ

উচ্চ-গতির সিএনসি স্পিন্ডেল পাওয়ার

A06B-1467-B123#0A21 হল FANUC-এর A06B-1467 প্রোডাক্ট লাইনের একটি AiT সিরিজের এসি স্পিন্ডেল মোটর। "AiT" আলফা i টার্নিং সিরিজকে বোঝায় — FANUC-এর উচ্চ-কার্যক্ষমতাসম্পন্ন স্পিন্ডেল মোটর পরিবার যা সিএনসি টার্নিং সেন্টার, মেশিনিং সেন্টার এবং মিলিং মেশিনের জন্য তৈরি করা হয়েছে যেখানে উচ্চ-গতির, উচ্চ-ক্ষমতার স্পিন্ডেল পারফরম্যান্স প্রয়োজন।

৮/১২,০০০ RPM গতির স্পেসিফিকেশন এই মোটরের অপারেটিং রেঞ্জ নির্ধারণ করে। বেস স্পিডে (৮,০০০ RPM), মোটরটি ধ্রুবক-টর্ক নিয়ন্ত্রণে তার রেট করা টর্ক সরবরাহ করে। ৮,০০০ RPM এর উপরে, ফিল্ড উইকেনিং ফ্লাক্স কমিয়ে দেয় যাতে ১২,০০০ RPM পর্যন্ত গতিতে কম-টর্ক (ধ্রুবক-পাওয়ার) অবস্থায় চলতে পারে। এই দুই-রেঞ্জের অপারেটিং প্রোফাইল সিএনসি স্পিন্ডেল মোটরের জন্য স্ট্যান্ডার্ড এবং উচ্চ-গতির মেশিনিং অ্যাপ্লিকেশনের কাটিং গতির প্রয়োজনীয়তার সাথে মেলে।

ফ্ল্যাঞ্জ মাউন্ট এবং পিছনের ওরিয়েন্টেশন যান্ত্রিক কনফিগারেশন নির্দিষ্ট করে: মোটরটি মেশিন স্পিন্ডেল হেড কাস্টিং-এ ফ্ল্যাঞ্জ মাউন্ট করার জন্য ডিজাইন করা হয়েছে, যেখানে কেবল এক্সিট এবং এনকোডার সংযোগ পিছনে অবস্থিত। #0A21 প্রত্যয়টি B123 মোটর ফ্রেমের মধ্যে এই নির্দিষ্ট ভ্যারিয়েন্টের জন্য এনকোডার টাইপ, ব্রেক স্পেসিফিকেশন এবং শ্যাফ্ট কনফিগারেশন এনকোড করে।

AiT সিরিজ সামঞ্জস্য

A06B-1467-B123 সিরিজের মোটরগুলি FANUC-এর আলফা i স্পিন্ডেল অ্যামপ্লিফায়ার মডিউলগুলির সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে — A06B-6111 এবং A06B-6114 সিরিজ। অ্যামপ্লিফায়ার এবং মোটর স্পিন্ডেল অ্যামপ্লিফায়ারের মোটর নির্বাচন প্যারামিটারের মাধ্যমে মেলানো হয়। সঠিক অ্যামপ্লিফায়ার টাইপের সাথে A06B-1467-B123#0A21 ফিট করা অপরিহার্য; ভুল অ্যামপ্লিফায়ার-মোটর সংমিশ্রণ ওভারকারেন্ট অ্যালার্ম বা অপর্যাপ্ত স্পিন্ডেল পারফরম্যান্সের কারণ হয়।

মূল স্পেসিফিকেশন

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: সিএনসি ৮,০০০ RPM এর উপরে গতি কমান্ড করার সময় স্পিন্ডেল অ্যালার্ম AL-03 (ওভারস্পিড) দেখায়। এর কারণ কি মোটর নাকি স্পিন্ডেল অ্যামপ্লিফায়ার?

এই মোটরে ৮,০০০ RPM এর উপরে AL-03 অ্যামপ্লিফায়ারের স্পিড রেঞ্জ প্যারামিটারগুলি ১২,০০০ RPM সর্বোচ্চের জন্য কনফিগার করা নাও থাকতে পারে। স্পিন্ডেল অ্যামপ্লিফায়ারের সর্বোচ্চ গতি প্যারামিটার মোটরের রেট করা সর্বোচ্চের সাথে মিলতে হবে। যদি প্যারামিটারগুলি সঠিকভাবে সেট করা থাকে, তবে স্পিন্ডেল এনকোডার ফিডব্যাক পরীক্ষা করুন — একটি এনকোডার ত্রুটি ভুল গতি রিডিং তৈরি করে যা AL-03 ট্রিগার করে।

প্রশ্ন ২: A06B-1467-B123#0A21 এর সাথে কোন স্পিন্ডেল অ্যামপ্লিফায়ার সামঞ্জস্যপূর্ণ?

A06B-1467-B123 সিরিজের AiT মোটরগুলি FANUC Alpha i স্পিন্ডেল অ্যামপ্লিফায়ার মডিউলগুলির সাথে A06B-6111 এবং A06B-6114 সিরিজে মেলে। নির্দিষ্ট অ্যামপ্লিফায়ার মডেল মোটরের পাওয়ার রেটিং এর উপর নির্ভর করে। প্রতিস্থাপনের আগে FANUC-এর স্পিন্ডেল সিস্টেম কনফিগারেশন ডকুমেন্টেশন থেকে সঠিক অ্যামপ্লিফায়ার-মোটর সংমিশ্রণ নিশ্চিত করুন।

প্রশ্ন ৩: মোটরটি কম গতিতে মসৃণভাবে চলে কিন্তু ৬,০০০ RPM এর উপরে কম্পন করে। এটি কি মোটরের ত্রুটি নাকি ব্যালেন্সিং সমস্যা?

পরিষেবা বা ইনস্টলেশনের পরে একটি স্পিন্ডেল মোটরে উচ্চ-গতির কম্পন সাধারণত টুলহোল্ডার এবং কাটিং টুলের অ্যাসেম্বলির অপর্যাপ্ত ডাইনামিক ব্যালেন্সিংয়ের কারণে হয় — মোটর নিজে নয়। মোটর সন্দেহ করার আগে, অপারেটিং গতির জন্য টুল অ্যাসেম্বলি ব্যালেন্স করা আছে কিনা তা যাচাই করুন। যদি মোটরটি কোনও টুলহোল্ডার ছাড়াই কম্পন করে, তবে পরিবহনের সময় বা পূর্ববর্তী মেরামতের সময় মোটরের রোটর ব্যালেন্স বিঘ্নিত হতে পারে।

প্রশ্ন ৪: #0A21 প্রত্যয় — প্রতিস্থাপন সোর্সিং করার সময় এটি হুবহু মেলানো কতটা গুরুত্বপূর্ণ?

প্রত্যয়টি এনকোডার টাইপ, ব্রেক অপশন এবং শ্যাফ্ট কনফিগারেশন নির্ধারণ করে। একটি ভিন্ন প্রত্যয় সহ একটি মোটর ফিট করলে এনকোডার অসঙ্গতি (সিএনসি পজিশন ফিডব্যাক সঠিকভাবে পড়তে পারে না), একটি অনুপস্থিত বা অপ্রত্যাশিত ব্রেক ফাংশন, বা স্পিন্ডেল কাপলিংয়ের সাথে শ্যাফ্ট ব্যাসের অমিল হতে পারে। সর্বদা প্রত্যয় সহ সম্পূর্ণ পার্ট নম্বর মেলান।

প্রশ্ন ৫: যদি ওয়াইন্ডিং ব্যর্থ হয় তবে A06B-1467-B123#0A21 মোটরটি প্রতিস্থাপনের পরিবর্তে রিওয়াইন্ড বা সংস্কার করা যেতে পারে?

হ্যাঁ। FANUC স্পিন্ডেল মোটর রিওয়াইন্ডিং একটি বিশেষ পরিষেবা যা প্রত্যয়িত মোটর মেরামত কোম্পানিগুলি সরবরাহ করে। নতুন ওয়াইন্ডিং, পুনরায় ব্যালেন্স করা রোটর এবং পরীক্ষিত এনকোডার সহ একটি রিওয়াইন্ড করা মোটর একটি নতুন মোটরের খরচের একটি ভগ্নাংশে কার্যকরীভাবে প্রতিস্থাপন ইউনিটের সমতুল্য। একটি রিওয়াইন্ড কমিশন করার আগে নিশ্চিত করুন যে মেরামত কোম্পানির FANUC স্পিন্ডেল মোটর অভিজ্ঞতা এবং একটি ডাইনামিক লোড টেস্ট রিগ আছে।
