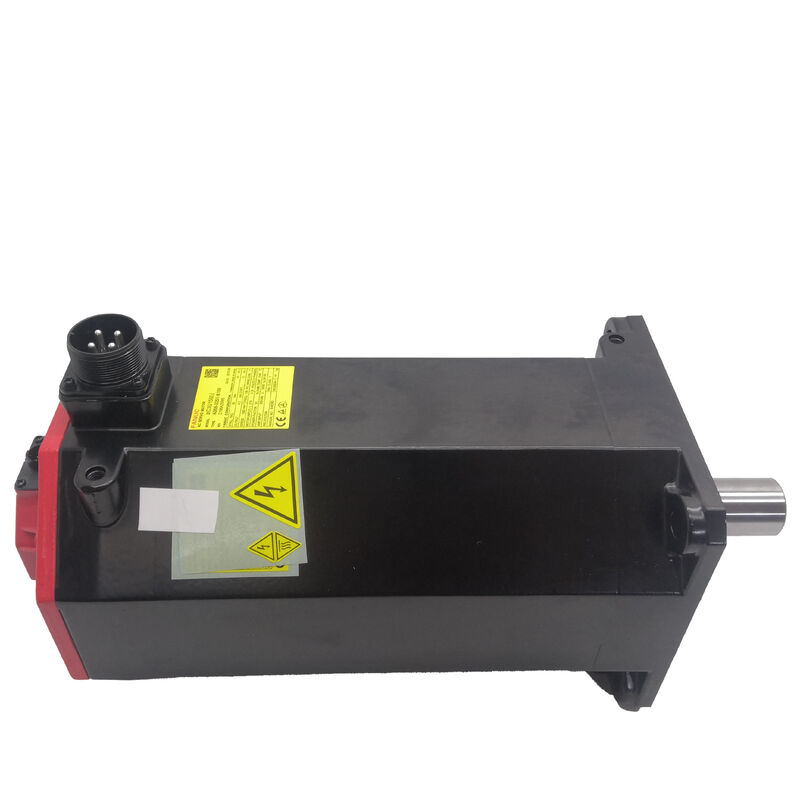

ফ্যানুক A06B-0253-B400 এসি সার্ভো মোটর
αiF 30/4000, স্ট্রেইট শ্যাফট, 24V ব্রেক, A1000 অ্যাবসোলিউট
পণ্যের সংক্ষিপ্ত বিবরণ
পার্ট নম্বর: A06B-0253-B400
এছাড়াও সার্চ করা হয়েছে: A06B0253B400, FANUC A06B-0253-B400, Fanuc A06B0253B400
মোটর মডেল: αiF 30/4000
শ্রেণীবিভাগ: ফ্যানুক আলফা iF সিরিজ এসি ব্রাশলেস সার্ভো মোটর -- 30 Nm স্টল টর্ক, 4,000 rpm সর্বোচ্চ গতি, স্ট্রেইট স্মুথ শ্যাফট, 24V স্প্রিং-অ্যাপ্লাইড ব্রেক, আলফা i A1000 অ্যাবসোলিউট পালস কোডার, IP65
প্রযুক্তিগত বৈশিষ্ট্য
| প্যারামিটার |
মান |
| পার্ট নম্বর |
A06B-0253-B400 |
| মোটর মডেল |
αiF 30/4000 |
| স্টল টর্ক |
30 Nm |
| পিক টর্ক |
40 Nm |
| সর্বোচ্চ গতি |
4,000 rpm |
| ফেজ |
3-ফেজ |
| পালস কোডার |
আলফা i A1000 (সিরিয়াল অ্যাবসোলিউট) |
| এনকোডার রেজোলিউশন |
1,000,000 পালস/রেভ |
| শ্যাফট টাইপ |
স্ট্রেইট স্মুথ (SLK -- কোন কীওয়ে নেই) |
| ইলেক্ট্রোম্যাগনেটিক ব্রেক |
24V স্প্রিং-অ্যাপ্লাইড |
| সিলিং |
IP65 (স্ট্যান্ডার্ড) |
| ইনসুলেশন ক্লাস |
ক্লাস F |
| অপারেটিং তাপমাত্রা |
0°C থেকে +40°C |
| সামঞ্জস্যপূর্ণ অ্যামপ্লিফায়ার |
ফ্যানুক αi সিরিজ সার্ভো অ্যামপ্লিফায়ার (αiSV) |
| সামঞ্জস্যপূর্ণ কন্ট্রোল |
ফ্যানুক সিরিজ 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| শিপিং |
ফ্রেইট প্রয়োজন (বড় ফ্রেম) |
| উৎপত্তি |
জাপান |
30 Nm স্টল টর্ক – হেভি-অ্যাক্সিস ডিউটির জন্য নির্মিত
A06B-0253-B400 30 নিউটন-মিটার কন্টিনিউয়াস স্টল টর্ক এবং 40 Nm পিক টর্ক অ্যাক্সিলারেশনের সময় সরবরাহ করে, যা এটিকে αiF রেঞ্জের উচ্চ প্রান্তে স্থাপন করে। এই মোটরটি বড়-ফর্ম্যাট সিএনসি মেশিন টুলে হেভি প্রাইমারি ফিড অ্যাক্সিসের জন্য ডিজাইন করা হয়েছে যেখানে কাটিং লোডের অধীনে টেকসই টর্ক অপরিহার্য।
30 Nm স্টল টর্কের সাথে, এই মোটরটি 16mm পিচ বল স্ক্রুতে 10 kN এর বেশি কন্টিনিউয়াস অ্যাক্সিয়াল থ্রাস্ট ধরে রাখতে পারে, যা এটিকে বড় হরাইজন্টাল মেশিনিং সেন্টারগুলিতে স্যাডল ড্রাইভ, হেভি ভার্টিকাল মেশিনিং সেন্টারগুলিতে টেবিল ড্রাইভ, বা বড় সিএনসি টার্নিং সেন্টারগুলিতে মিটার-ডায়ামিটার ফোর্জিং হ্যান্ডলিং করার জন্য ক্রস-স্লাইড অ্যাক্সিসের জন্য আদর্শ করে তোলে।
24V স্প্রিং-অ্যাপ্লাইড ব্রেক: ইঞ্জিনিয়ারড সেফটি
B400 সাফিক্স একটি 24V স্প্রিং-অ্যাপ্লাইড ইলেক্ট্রোম্যাগনেটিক ব্রেক নিশ্চিত করে যা ফেইল-সেফ নীতির উপর কাজ করে। যখন পাওয়ার প্রয়োগ করা হয়, ব্রেক রিলিজ হয়; যখন পাওয়ার সরানো হয়, স্প্রিং কোনও কন্ট্রোল সিগন্যাল ছাড়াই অবিলম্বে নিযুক্ত হয়।
ভার্টিকাল অ্যাক্সিস অ্যাপ্লিকেশনগুলিতে, এই ব্রেকটি শাটডাউন, ই-স্টপ ইভেন্ট বা পাওয়ার ইন্টারাপশনের সময় ভারী অ্যাসেম্বলির গ্র্যাভিটেশনাল মুভমেন্ট প্রতিরোধ করে, ওয়ার্কপিস এবং টুলিংকে পতনশীল অ্যাক্সিস ড্যামেজ থেকে রক্ষা করে।
স্ট্রেইট স্মুথ শ্যাফট: হাই-টর্ক কাপলিং
স্ট্রেইট স্মুথ শ্যাফট (SLK – কোন কীওয়ে নেই) হাব বোর এবং শ্যাফট আউটার ডায়ামিটারের মধ্যে ঘর্ষণের মাধ্যমে সম্পূর্ণভাবে টর্ক সঞ্চালন করে। 40 Nm পিক টর্কে, স্লিপিং প্রতিরোধ করার জন্য সঠিক কাপলিং স্পেসিফিকেশন এবং ইনস্টলেশন গুরুত্বপূর্ণ।
A1000 অ্যাবসোলিউট এনকোডার: পজিশন রিটেনশন
আলফা i A1000 সিরিয়াল অ্যাবসোলিউট পালস কোডার 1,000,000 পালস প্রতি রেভোলিউশন সহ, এই মোটরটি ব্যাকআপ ব্যাটারির মাধ্যমে পাওয়ার-অফ হওয়ার পরেও মাল্টি-টার্ন পজিশন বজায় রাখে। এটি প্রতিটি পাওয়ার-আপের পরে হোমিং সাইকেলের প্রয়োজনীয়তা দূর করে এবং নিরাপদ মেশিন পুনরুদ্ধারের জন্য তাৎক্ষণিক পজিশন ভেরিফিকেশন প্রদান করে।
শিপিং নোট
A06B-0253-B400 একটি বড়-ফ্রেম সার্ভো মোটর যার জন্য ফ্রেইট ক্যারিয়ার শিপিং প্রয়োজন। ফ্রেইট ট্রানজিট সময়ের জন্য পরিকল্পনা করুন এবং লিফটগেট সার্ভিস বা নির্ধারিত ডেলিভারি অ্যাপয়েন্টমেন্টের মতো ডেলিভারি প্রয়োজনীয়তা নিশ্চিত করুন।
A06B-0253 সিরিজ কনফিগারেশন রেফারেন্স
| পার্ট নম্বর |
শ্যাফট |
কীওয়ে |
ব্রেক |
এনকোডার |
সিলিং |
| A06B-0253-B000 |
টেপার |
হ্যাঁ |
নেই |
A1000 অ্যাবসোলিউট |
IP65 |
| A06B-0253-B100 |
স্ট্রেইট |
হ্যাঁ |
নেই |
A1000 অ্যাবসোলিউট |
IP65 |
| A06B-0253-B400 |
স্ট্রেইট স্মুথ |
না |
24V স্প্রিং |
A1000 অ্যাবসোলিউট |
IP65 |
| A06B-0253-B400#0100 |
স্ট্রেইট স্মুথ |
না |
24V স্প্রিং |
A1000 অ্যাবসোলিউট |
IP67 |
| A06B-0253-B300 |
টেপার |
হ্যাঁ |
24V স্প্রিং |
A1000 অ্যাবসোলিউট |
IP65 |
সাধারণ অ্যাপ্লিকেশন
- বড় হরাইজন্টাল মেশিনিং সেন্টারগুলিতে প্রাইমারি টেবিল এবং স্যাডল ড্রাইভ
- বড় VMC এবং গ্যান্ট্রি মেশিনগুলিতে ভার্টিকাল অ্যাক্সিস ড্রাইভ
- হেভি টার্নিং সেন্টার ক্যারেজ এবং ক্রস-স্লাইড ড্রাইভ
- বড়-ফর্ম্যাট 5-অ্যাক্সিস মেশিনিং সেন্টার প্রাইমারি ফিড
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
ভার্টিকাল অ্যাক্সিস অ্যাপ্লিকেশনগুলির জন্য এই মোটরে 24V ব্রেক কেন অপরিহার্য?
সার্ভো লক পজিশন ধরে রাখার জন্য সক্রিয় অ্যামপ্লিফায়ার পাওয়ার প্রয়োজন। 24V স্প্রিং-অ্যাপ্লাইড ব্রেক অ্যামপ্লিফায়ার পাওয়ার থেকে স্বাধীন মেকানিক্যাল হোল্ডিং প্রদান করে, পাওয়ার সরানো হলে স্বয়ংক্রিয়ভাবে নিযুক্ত হয় যাতে ভারী অ্যাক্সিসের গ্র্যাভিটেশনাল মুভমেন্ট প্রতিরোধ করা যায়।
IP65 এবং IP67 ভ্যারিয়েন্টের মধ্যে পার্থক্য কী?
স্ট্যান্ডার্ড B400-এ IP65 সিলিং (ধুলো এবং জল জেট সুরক্ষা) রয়েছে। B400#0100 ভ্যারিয়েন্টটি উচ্চ-কুল্যান্ট-এক্সপোজার পরিবেশের জন্য IP67 (1 মিটার গভীরতা পর্যন্ত অস্থায়ী নিমজ্জন সুরক্ষা) পর্যন্ত আপগ্রেড করা হয়েছে।
এই মোটর কি প্রতিটি পাওয়ার-আপের পরে হোমিংয়ের প্রয়োজন?
না। আলফা i A1000 অ্যাবসোলিউট এনকোডার ব্যাকআপ ব্যাটারির মাধ্যমে পাওয়ার-অফ হওয়ার পরেও মাল্টি-টার্ন পজিশন ধরে রাখে, স্বাভাবিক পাওয়ার সাইকেলের পরে রেফারেন্স-রিটার্ন ট্র্যাভার্সের প্রয়োজনীয়তা দূর করে।
এই মোটর কোন অ্যামপ্লিফায়ারের সাথে পেয়ার করে?
A06B-0253-B400-এর জন্য একটি ফ্যানুক αi সিরিজ সার্ভো অ্যামপ্লিফায়ার (αiSV) যার ম্যাচিং কারেন্ট রেটিং প্রয়োজন। সামঞ্জস্যপূর্ণ CNC-এর মধ্যে রয়েছে ফ্যানুক সিরিজ 0i-D/F, 16i, 18i, 21i, 30i, এবং 31i।
স্মুথ শ্যাফটটি কীড শ্যাফট সংস্করণ দিয়ে প্রতিস্থাপন করা যেতে পারে?
না। শ্যাফট কনফিগারেশন অবশ্যই বিদ্যমান কাপলিং হার্ডওয়্যারের সাথে মিলতে হবে। কীড কাপলিংয়ের জন্য, A06B-0253-B100 (স্ট্রেইট কীড, কোন ব্রেক নেই) বা A06B-0253-B300 (টেপার কীড, ব্রেক সহ) ব্যবহার করুন।
