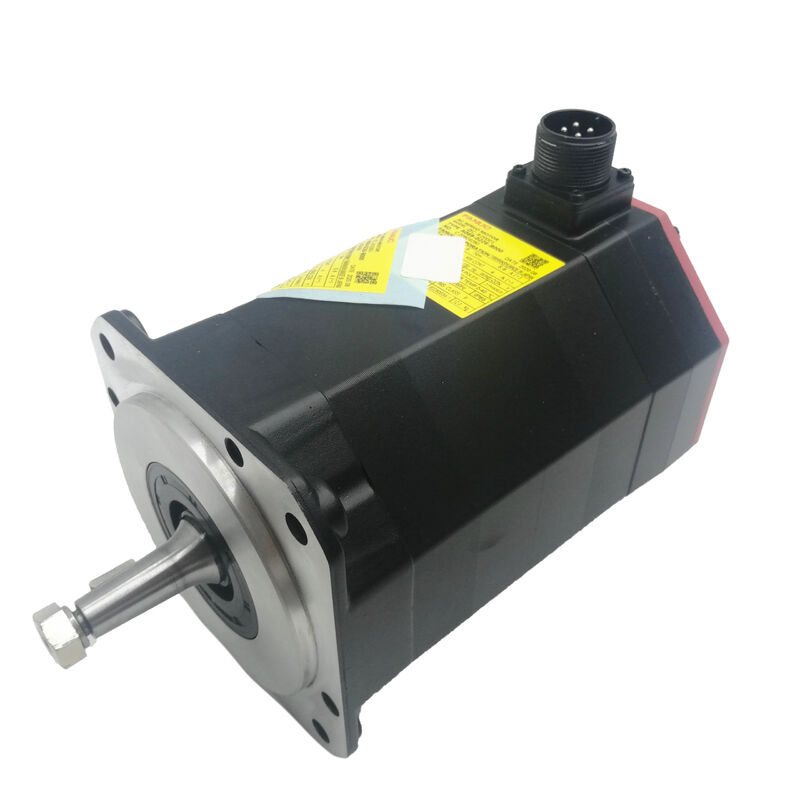

Fanuc A06B-0229-B300 এসি সার্ভো মোটর ∙ αiF 8/3000HV, ট্যাপার শ্যাফ্ট, 24V ব্রেক, A1000 Absolute

পণ্যের সংক্ষিপ্ত বিবরণ

পার্ট নম্বরঃA06B-0229-B300

এছাড়াও অনুসন্ধান করা হয়েছে:A06B0229B300, FANUC A06B-0229-B300, FANUC A06B0229B300

মোটর মডেল:αiF 8/3000HV (আলফা iF 8/3000 হাই ভোল্টেজ)

শ্রেণীবিভাগঃফ্যানুক আলফা আইএফ সিরিজ হাই ভোল্টেজ এসি ব্রাশলেস সার্ভো মোটর 8 এনএম স্টল টর্ক, 3,000 rpm, কী সহ ট্যাপার শ্যাফ্ট, 24 ভোল্ট স্প্রিং-অ্যাপ্লাইড ব্রেক, আলফা আই এ 1000 পরম ইমপ্লাস কোডার, আইপি 65, 400 ভোল্ট ক্লাস

টেকনিক্যাল স্পেসিফিকেশন

এইচভি নামকরণ কি পরিবর্তন করে এবং কেন এটি গুরুত্বপূর্ণ

A06B-0229-B300 এর পার্ট নম্বরে থাকা সমস্ত কিছুর মানক 200V αiF পরিবারের একটি প্রতিপক্ষ রয়েছে, একই ফ্রেম, একই স্টল টর্চ, একই কোপার শ্যাফ্ট এবং ব্রেক কনফিগারেশন।একক অক্ষর যা পুরো ছবি পরিবর্তন করেHV.

এইচ ভি এর সংক্ষিপ্ত রূপউচ্চ ভোল্টেজ√ এবং Fanuc αiF প্রেক্ষাপটে এর অর্থ এই মোটর এবং এর মিলিত এম্প্লিফায়ার একটি৪০০ ভোল্ট শ্রেণীর পাওয়ার সাপ্লাইস্ট্যান্ডার্ড αiF সিরিজের দ্বারা ব্যবহৃত 200V শ্রেণীর পরিবর্তে। মোটর ইনপুট ভোল্টেজ৩৬৪ ভোল্টস্ট্যান্ডার্ড ভেরিয়েন্টের ~149 ′′ 200 ভোল্টের পরিবর্তে। এম্প্লিফায়ারটি 400 ভোল্টের তিন-ফেজ সরবরাহ থেকে আঁকে, মোটরের অপারেটিং ভোল্টেজের অভ্যন্তরীণভাবে ধাপে ধাপে,এবং একই সার্ভো কন্ট্রোল আর্কিটেকচারের মাধ্যমে মোটর ওয়াইন্ডিং চালায় 200V প্ল্যাটফর্ম.

সিএনসি মেশিন টুল ডিজাইনে ৪০০ ভোল্টের ক্লাসের সিস্টেমগুলির ব্যবহারিক কারণ হল অবকাঠামো।বিশ্বের শিল্প স্থাপনাগুলির একটি উল্লেখযোগ্য অংশ, বিশেষ করে ইউরোপ এবং এশিয়ার বেশিরভাগ অংশে, যন্ত্রপাতি সার্কিটগুলিতে 400 ভোল্টের তিন-ফেজ শক্তি সরবরাহ করে।৪০০ ভোল্টের প্ল্যান্টে ২০০ ভোল্টের সার্ভো সিস্টেম চালানোর জন্য সার্ভো সরবরাহের জন্য একটি স্টেপ-ডাউন ট্রান্সফরমার প্রয়োজন, যা খরচ, প্যানেলের স্থান এবং সম্ভাব্য ব্যর্থতার পয়েন্ট যুক্ত করে।এইচভি মোটর এবং এম্প্লিফায়ার প্ল্যাটফর্ম সরাসরি 400V সরবরাহ গ্রহণ করে যে ট্রান্সফরমার নির্মূল.

একটি ব্যর্থ A06B-0229-B300 প্রতিস্থাপনকারী শেষ ব্যবহারকারীর জন্য, এইচভি নামকরণ একটি অ-বিনিময়যোগ্য সীমাবদ্ধতা তৈরি করেঃপ্রতিস্থাপনটি অবশ্যই একটি HV ভেরিয়েন্ট হতে হবে. একটি স্ট্যান্ডার্ড 200V αiF 8/3000 মোটর, একই টর্ক এবং রেট রেটিং সত্ত্বেও, একটি এইচভি এম্প্লিফায়ার সিস্টেমে প্রতিস্থাপন করা যাবে না। মোটর উইন্ডিং ভোল্টেজ, এম্প্লিফায়ারের আউটপুট ভোল্টেজ,এবং সিস্টেমের পরামিতি কনফিগারেশন সব HV প্ল্যাটফর্মের সাথে মিলে যায়এটি একটি ছোট প্রতিস্থাপন ঝুঁকি নয়; এটি একটি কনফিগারেশন অসঙ্গতি যা তাত্ক্ষণিক সিস্টেম ত্রুটি বা মোটর ক্ষতির ফলে হবে।

8 এনএম, ক্যাপার শ্যাফ্ট, ব্রেকঃ এক অংশের মধ্যে এমবেডেড তিনটি সিদ্ধান্ত

A06B-0229-B300 এর তিনটি সংজ্ঞায়িত যান্ত্রিক এবং পারফরম্যান্স বৈশিষ্ট্য, স্টল টর্ক, শ্যাফ্ট টাইপ,এবং ব্রেক প্রতিটি মেশিন নির্মাতার দ্বারা এই মোটর নির্দিষ্ট একটি নির্দিষ্ট নকশা পছন্দ প্রতিফলিতএই তিনটিই প্রতিস্থাপনের জন্য প্রতিলিপি করা উচিত।

আট নিউটন-মিটার স্টল টর্কএটি এই মোটরকে αiF HV পরিসরের উত্পাদনশীল মাঝখানে স্থাপন করে। 90% দক্ষতার সাথে একটি 10 মিমি পিচ বল স্ক্রুতে, 8 এনএম প্রায় 4 উৎপাদন করে।5 kN ধ্রুবক অক্ষীয় চাপ
