ফ্যানুক A06B-0085-B103 — αis সিরিজ AC সার্ভো মোটর কমপ্যাক্ট CNC অ্যাক্সিস এবং প্রিসিশন অটোমেশন ড্রাইভের জন্য

FANUC · AC SERVO MOTOR · αis SERIES

পণ্যের সংক্ষিপ্ত বিবরণ

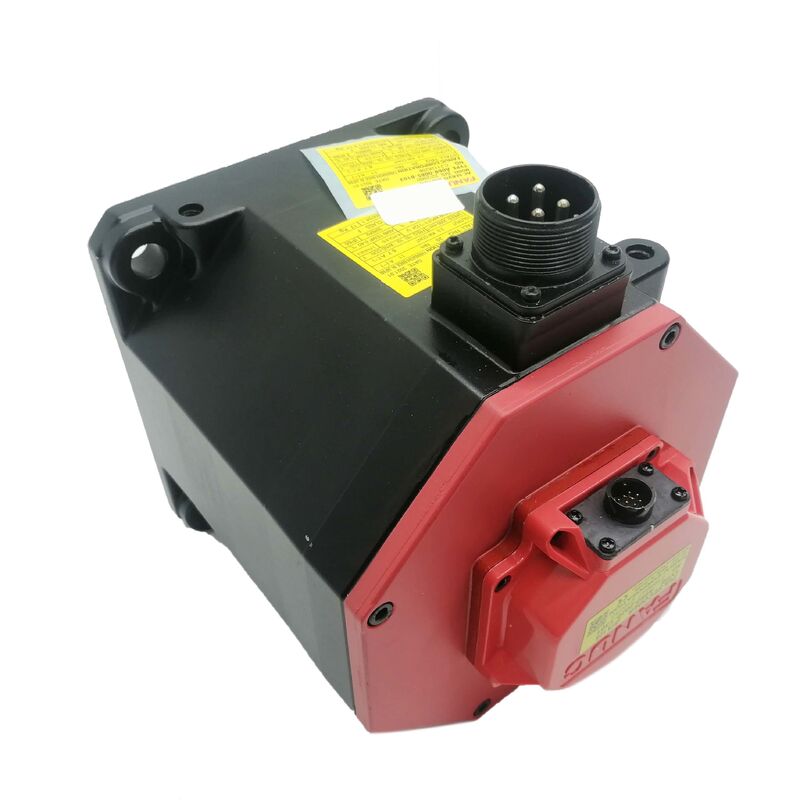

ফ্যানুক A06B-0085-B103 হল ফ্যানুকের αis সিরিজের একটি ব্রাশবিহীন AC সার্ভো মোটর — ফ্যানুকের αi সার্ভো মোটর প্ল্যাটফর্মের কমপ্যাক্ট স্মল-ফ্রেম স্তর। ফ্যানুকের ইন্টিগ্রেটেড সার্ভো ড্রাইভ ইকোসিস্টেমের মধ্যে ব্যবহারের জন্য প্রকৌশল করা হয়েছে, এটি মেশিন অ্যাক্সিসে সম্পূর্ণ αi-ক্লাস এনকোডার পারফরম্যান্স এবং এমপ্লিফায়ার সামঞ্জস্যতা নিয়ে আসে যেখানে শারীরিক স্থান, ওজন বা মাল্টি-অ্যাক্সিস ঘনত্ব একটি ছোট মোটর ফ্রেমকে সঠিক প্রকৌশল পছন্দ করে তোলে।

এটি একটি বড় মোটরের আপোস করা সংস্করণ নয়। αis সিরিজ একটি ডেডিকেটেড পণ্য লাইন হিসাবে তৈরি করা হয়েছিল, একটি স্কেল করা হ্রাস নয় — যার অর্থ সিরিয়াল এনকোডার আর্কিটেকচার, এমপ্লিফায়ার অটো-রিকগনিশন এবং সিস্টেম-লেভেল ইন্টিগ্রেশন আচরণ ফ্যানুকের সম্পূর্ণ αi রেঞ্জের জুড়ে পাওয়াগুলির সাথে অভিন্ন। একটি αis মোটর একই এমপ্লিফায়ার মডিউলগুলির সাথে সংযোগ স্থাপন করে, একই সিরিয়াল ইন্টারফেসের মাধ্যমে যোগাযোগ করে এবং αi পরিবারের অন্য প্রতিটি মোটরের মতো একই CNC কন্ট্রোলার পরিবেশের মাধ্যমে কনফিগার করা হয়।

B103 প্রত্যয়টি নির্দিষ্ট এবং তাৎপর্যপূর্ণ। এটি এই ইউনিটের জন্য এনকোডার টাইপ এবং সংযোগকারী কনফিগারেশন নির্ধারণ করে — যে বিবরণগুলি নির্ধারণ করে কোন কেবলগুলি ফিট করে, কোন এমপ্লিফায়ার মডিউলগুলি সামঞ্জস্যপূর্ণ, এবং মোটরটি ওয়্যারিং পরিবর্তন ছাড়াই বিদ্যমান মেশিনে সরাসরি ইনস্টল হবে কিনা। বিশেষ করে প্রতিস্থাপনের জন্য, B103 প্রত্যয় সহ সম্পূর্ণ অংশ নম্বরটি অবশ্যই সঠিকভাবে মিলতে হবে।

মূল স্পেসিফিকেশন

প্রকৌশল দৃষ্টিকোণ: কেন αis সিরিজ বিদ্যমান

ফ্যানুকের সার্ভো মোটর লাইনআপ বিভিন্ন জড়তা শ্রেণী এবং ফ্রেমের আকার জুড়ে বিস্তৃত কারণ যে মেশিনগুলি সেগুলি ব্যবহার করে সেগুলিও একইভাবে বিস্তৃত। αis সিরিজ সেই রেঞ্জের একটি নির্দিষ্ট অংশকে সম্বোধন করে — CNC মেশিন এবং অটোমেশন সরঞ্জামগুলিতে কমপ্যাক্ট অ্যাক্সিস যেখানে টর্ক এবং গতির প্রয়োজনীয়তাগুলি একটি ছোট-ফ্রেম মোটর সরবরাহ করতে পারে তার মধ্যে রয়েছে, এবং যেখানে একটি বড় মোটর ফিট করা হলে তার চারপাশে যান্ত্রিক কাঠামো পুনরায় ডিজাইন করতে হবে।

A06B-0085-B103 সেই প্রোফাইল ফিট করে। এটি নির্দিষ্ট করার বা প্রতিস্থাপন করার আগে বোঝার মতো কয়েকটি বৈশিষ্ট্য:

ডিজিটাল ট্রান্সমিশন সহ সিরিয়াল এনকোডার। αis সিরিজ অ্যানালগ রিজলভার বা অ্যানালগ ইন্টারফেস সহ ইনক্রিমেন্টাল এনকোডার ব্যবহার করে না। সিরিয়াল ট্রান্সমিশন বৈদ্যুতিকভাবে গোলমালযুক্ত মেশিন টুল পরিবেশে পরিষ্কার, কেবল-দৈর্ঘ্য-সম্পর্কিত সংকেত অবক্ষয়ের প্রতি আরও বেশি প্রতিরোধক, এবং পজিশন মানগুলির পাশাপাশি ফল্ট ডায়াগনস্টিক ডেটা বহন করতে সক্ষম — যার সবগুলিই অযৌক্তিকভাবে পজিশন ত্রুটি বা পরিষেবাতে উপদ্রব ত্রুটির সম্ভাবনা হ্রাস করে।

পাওয়ারআপে এমপ্লিফায়ার অটো-শনাক্তকরণ।যখন A06B-0085-B103 একটি সামঞ্জস্যপূর্ণ αi সিরিজ সার্ভো এমপ্লিফায়ারের সাথে সংযুক্ত থাকে, তখন ড্রাইভ এনকোডার থেকে মোটর পরিচয় ডেটা পড়ে এবং স্বয়ংক্রিয়ভাবে সংশ্লিষ্ট মোটর মডেল প্যারামিটার লোড করে। এই আচরণ প্রাথমিক কমিশন এবং মোটর প্রতিস্থাপন উভয় থেকে ম্যানুয়াল সেটআপের একটি স্তর সরিয়ে দেয় — এবং প্যারামিটার-ম্যাচ ত্রুটির একটি শ্রেণী দূর করে যা অন্যথায় সনাক্ত করতে সময় নিতে পারে।

ঘন অ্যাক্সিস কনফিগারেশনের জন্য কমপ্যাক্ট ফ্রেম মাত্রা।সীমিত কাঠামোগত ভলিউমে একাধিক সার্ভো অ্যাক্সিস সহ মেশিনগুলিতে — সাব-স্পিন্ডল, রোটারি টেবিল, টুল চেঞ্জার, লোডার ইউনিট — αis ফ্রেমের আকার মেশিনটিকে একটি বড় মোটর বডির চারপাশে যান্ত্রিক নকশা আপোস না করে তার গতির প্রয়োজনীয়তা পূরণ করতে দেয়।

ইনস্টল করা বেসের জুড়ে ধারাবাহিক নির্ভরযোগ্যতা।αis সিরিজ বিশ্বব্যাপী CNC উত্পাদন জুড়ে একটি উল্লেখযোগ্য পরিষেবা ইতিহাস অর্জন করেছে। এর ব্যর্থতার মোডগুলি ফ্যানুক পরিষেবা প্রকৌশলী এবং যোগ্য তৃতীয় পক্ষের মোটর মেরামত কেন্দ্রগুলির দ্বারা একইভাবে ভালভাবে বোঝা যায়, যা প্রতিরোধমূলক রক্ষণাবেক্ষণ পরিকল্পনা এবং ব্যর্থতা ঘটলে দ্রুত পরিষেবাতে ফেরত উভয়কেই সমর্থন করে।

সাধারণ অ্যাপ্লিকেশন

A06B-0085-B103 সবচেয়ে ধারাবাহিকভাবে মাল্টি-অ্যাক্সিস CNC মেশিন এবং অটোমেশন সিস্টেমে পাওয়া যায় যেখানে ফ্যানুক ড্রাইভগুলি রেকর্ডের প্ল্যাটফর্ম এবং একটি কমপ্যাক্ট, নির্ভরযোগ্য সার্ভো অ্যাক্সিস প্রয়োজন:

• CNC লেদ সহায়ক অ্যাক্সিস ড্রাইভ — সাব-স্পিন্ডল, টেলস্টক, স্টেডি রেস্ট
• স্বয়ংক্রিয় টুল চেঞ্জার আর্ম এবং ম্যাগাজিন ড্রাইভ
• CNC মেশিনিং সেন্টার চতুর্থ এবং পঞ্চম অ্যাক্সিস পজিশনিং
• রোটারি টেবিল এবং টিল্টিং হেড কন্ট্রোল
• কমপ্যাক্ট উল্লম্ব এবং অনুভূমিক মেশিনিং সেন্টার ফিড অ্যাক্সিস
• গ্যান্ট্রি লোডার এবং বার ফিডার পজিশনিং
• ইন্টিগ্রেটেড মেশিন সেলগুলিতে ফ্যানুক রোবট জয়েন্ট অ্যাকচুয়েটর
• প্রিসিশন গ্রাইন্ডিং হুইল ড্রেসার এবং টেবিল ট্র্যাভার্স অ্যাক্সিস

সিস্টেম ইন্টিগ্রেশন এবং এমপ্লিফায়ার সামঞ্জস্যতা

A06B-0085-B103 ফ্যানুক αi সিরিজ সার্ভো এমপ্লিফায়ার মডিউলগুলির সাথে কাজ করে যা সিরিজ 0i, 16i, 18i, 21i, 30i, 31i, এবং 32i কন্ট্রোলার পরিবারগুলি চালিত CNC ক্যাবিনেটে ইনস্টল করা হয়েছে। মোটর এবং এমপ্লিফায়ারের মধ্যে যোগাযোগ ফ্যানুকের সিরিয়াল এনকোডার ইন্টারফেসের মাধ্যমে চলে — সরাসরি এনকোডার কেবল সংযোগের মাধ্যমে বা নির্দিষ্ট ক্যাবিনেট কনফিগারেশনের উপর নির্ভর করে FSSB (ফ্যানুক সিরিয়াল সার্ভো বাস) আর্কিটেকচারের মাধ্যমে।

এমপ্লিফায়ারের অটো-আইডি ফাংশন প্রতিটি পাওয়ারআপে এনকোডার থেকে মোটর ডেটা পড়ে। একটি সরল প্রতিস্থাপনে, এর মানে হল এমপ্লিফায়ার নতুন মোটরটিকে চিনতে পারে এবং ম্যানুয়াল প্যারামিটার ইনপুট ছাড়াই স্ট্যান্ডার্ড মোটর মডেল লোড করে। যা স্বয়ংক্রিয়ভাবে পুনরুদ্ধার করা হয় না তা হল অ্যাক্সিস-নির্দিষ্ট প্যারামিটার — সফ্টওয়্যার ট্র্যাভেল সীমা, টর্ক ক্ল্যাম্প মান, ত্বরণ এবং মন্দন সেটিংস — যা মেশিন-নির্ভর এবং যেকোনো মোটর সোয়াপের পরে মেশিনের প্যারামিটার ব্যাকআপ থেকে পুনরায় লোড করতে হবে।

B103 সংযোগকারী স্পেসিফিকেশনের সাথে কেবলগুলি মেলানো আলোচনা সাপেক্ষ নয়। B103 প্রত্যয় দ্বারা সংজ্ঞায়িত পাওয়ার সংযোগকারী এবং এনকোডার সংযোগকারী জ্যামিতি অবশ্যই মেশিনের কেবল অ্যাসেম্বলির সাথে মিলতে হবে। একটি ব্যর্থ মোটরের মূল কেবলগুলি পুনরায় ব্যবহার করা — যদি সেগুলি ক্ষতিগ্রস্ত না হয় — সাধারণত সবচেয়ে নির্ভরযোগ্য পদ্ধতি। যেখানে নতুন কেবল প্রয়োজন, মেশিনের মূল ওয়্যারিং ডায়াগ্রামকে রেফারেন্স হিসাবে ব্যবহার করে ফ্যানুক বা একজন অনুমোদিত পরিবেশকের মাধ্যমে সেগুলি সোর্স করুন।

প্রতিস্থাপনের বিবেচনা

A06B-0085-B103 হল ফ্যানুক αis ইনস্টল করা বেসের একটি নিয়মিত প্রতিস্থাপিত উপাদান। গত দুই দশক ধরে ফ্যানুক CNC প্ল্যাটফর্মে নির্মিত মেশিনগুলি সাধারণত সহায়ক এবং মাধ্যমিক অ্যাক্সিসে αis সিরিজ মোটর ব্যবহার করে, এবং সেই ইনস্টলেশনগুলির পরিমাণ মানে এই অংশ নম্বরটি রক্ষণাবেক্ষণ এবং MRO সোর্সিংয়ে নিয়মিতভাবে উপস্থিত হয়।

প্রতিস্থাপন পরিকল্পনার জন্য কয়েকটি ব্যবহারিক বিষয়:

অংশ নম্বর নির্ভুলতা গুরুত্বপূর্ণ। B103, B100, B102, বা অন্যান্য সংলগ্ন ভেরিয়েন্টের সাথে বিনিময়যোগ্য নয়। এনকোডার টাইপ এবং সংযোগকারী ওরিয়েন্টেশন প্রত্যয় কোডগুলির মধ্যে এমনভাবে ভিন্ন হয় যা পরিবর্তন ছাড়াই সরাসরি ইনস্টলেশন প্রতিরোধ করবে। অর্ডার করার আগে ব্যর্থ মোটরের নেমপ্লেট থেকে সম্পূর্ণ অংশ নম্বরটি নিশ্চিত করুন।

ডিসঅ্যাসেম্বলির আগে প্যারামিটার ব্যাকআপ।ব্যর্থ মোটর সরানোর আগে মেশিনের সম্পূর্ণ প্যারামিটার সেট ব্যাকআপ করুন। প্রতিস্থাপনের পরে অ্যাক্সিস-নির্দিষ্ট টিউনিং পুনরুদ্ধার করা ডকুমেন্টেশন থেকে প্যারামিটারগুলি পুনর্গঠনের চেষ্টা করার চেয়ে একটি বর্তমান ব্যাকআপের সাথে দ্রুত এবং আরও নির্ভরযোগ্য।

নতুন বনাম পুনর্নির্মিত।ফ্যানুকের অনুমোদিত বিতরণ নেটওয়ার্কের মাধ্যমে নতুন ইউনিট এবং যোগ্য সার্ভো মোটর rebuild কেন্দ্রগুলি থেকে পুনর্নির্মিত উভয় ইউনিট উপলব্ধ। পুনর্নির্মিত ইউনিটগুলির জন্য, ইউনিট পাঠানোর আগে বিয়ারিং প্রতিস্থাপন, এনকোডার পরিদর্শন এবং ফ্যানুক স্পেসিফিকেশনের বিরুদ্ধে পারফরম্যান্স বৈধতা সম্পাদিত হয়েছে কিনা তা যাচাই করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১. কোন ফ্যানুক CNC কন্ট্রোলারগুলি A06B-0085-B103 এর সাথে সামঞ্জস্যপূর্ণ?মোটরটি ফ্যানুক CNC সিস্টেমগুলির সাথে সামঞ্জস্যপূর্ণ যা αi সিরিজ সার্ভো এমপ্লিফায়ার মডিউল ব্যবহার করে, যার মধ্যে সিরিজ 0i, 16i, 18i, 21i, 30i, 31i, এবং 32i পরিবারগুলি অন্তর্ভুক্ত। ইনস্টলেশনের আগে মেশিনের বৈদ্যুতিক ডকুমেন্টেশনের বিরুদ্ধে নির্দিষ্ট এমপ্লিফায়ার মডিউল টাইপ এবং পাওয়ার রেটিং নিশ্চিত করুন।

প্রশ্ন ২. αis সিরিজকে স্ট্যান্ডার্ড αi সিরিজ থেকে কী আলাদা করে?αis পদবি αi পণ্য পরিবারের মধ্যে একটি কমপ্যাক্ট ছোট-ফ্রেম মোটর নির্দেশ করে। αis সিরিজ একই সিরিয়াল এনকোডার সিস্টেম, এমপ্লিফায়ার সামঞ্জস্যতা এবং CNC ইন্টিগ্রেশন আচরণ স্ট্যান্ডার্ড αi সিরিজের মতো ভাগ করে — পার্থক্য হল শারীরিক আকার এবং সংশ্লিষ্ট আউটপুট রেঞ্জ, প্রযুক্তি বা ইকোসিস্টেমের পার্থক্য নয়।

প্রশ্ন ৩. প্রতিস্থাপনের সময় B103 প্রত্যয় অন্য B1xx ভেরিয়েন্টের সাথে প্রতিস্থাপন করা যেতে পারে?না। প্রত্যয়টি এনকোডার স্পেসিফিকেশন এবং সংযোগকারী কনফিগারেশন এনকোড করে। একই বেস মডেল নম্বরের মধ্যে বিভিন্ন প্রত্যয় ভেরিয়েন্টের বেমানান সংযোগকারী জ্যামিতি বা এনকোডার প্রোটোকল থাকতে পারে। সর্বদা মোটর নেমপ্লেট থেকে সঠিক সম্পূর্ণ অংশ নম্বর ব্যবহার করে একটি প্রতিস্থাপন সোর্স করুন।

প্রশ্ন ৪. A06B-0085-B103 প্রতিস্থাপন করার জন্য কি CNC কন্ট্রোলারে ম্যানুয়াল প্যারামিটার এন্ট্রি প্রয়োজন?αi সিরিজ এমপ্লিফায়ার পাওয়ারআপে এনকোডার আইডি থেকে স্ট্যান্ডার্ড মোটর মডেল প্যারামিটারগুলি স্বয়ংক্রিয়ভাবে লোড করে, তাই মৌলিক মোটর স্বীকৃতি স্বয়ংক্রিয়। অ্যাক্সিস-নির্দিষ্ট প্যারামিটার — ট্র্যাভেল সীমা, টর্ক সেটিংস, ত্বরণ মান — মেশিন-নির্ভর এবং প্রতিস্থাপন সম্পন্ন হওয়ার পরে একটি প্যারামিটার ব্যাকআপ ফাইল থেকে পুনরুদ্ধার করতে হবে।

প্রশ্ন ৫. একটি পুনর্নির্মিত A06B-0085-B103 মূল্যায়ন করার সময় কী পরীক্ষা করা উচিত?কমপক্ষে, নিশ্চিত করুন যে নির্মাতা বিয়ারিংগুলি প্রতিস্থাপন করেছে, সিরিয়াল এনকোডার অ্যাসেম্বলি পরিদর্শন এবং বৈধতা দিয়েছে, এবং পাঠানোর আগে ফ্যানুকের মোটর স্পেসিফিকেশনের বিরুদ্ধে একটি কার্যকরী পারফরম্যান্স পরীক্ষা করেছে। rebuild প্রক্রিয়া এবং পরীক্ষার ফলাফলের লিখিত ডকুমেন্টেশন অনুরোধ করুন, বিশেষ করে উচ্চ-ডিউটি বা প্রিসিশন-ক্রিটিক্যাল অ্যাক্সিসে যাওয়ার মোটরগুলির জন্য।
