ফ্যানুক A06B-0078-B403 — সিএনসি মেশিন টুলের অক্ষের জন্য αis সিরিজ কম্প্যাক্ট এসি সার্ভো মোটর

ফ্যানুক · এসি সার্ভো মোটর · αis সিরিজ

পণ্যের সংক্ষিপ্ত বিবরণ

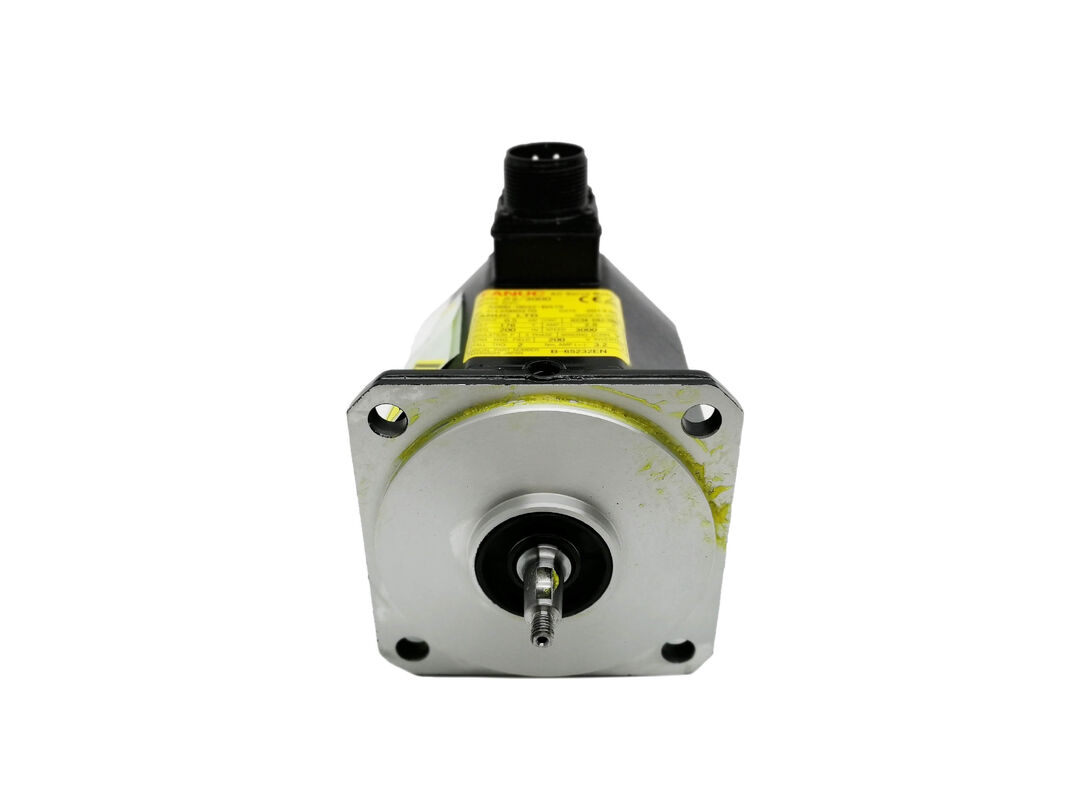

ফ্যানুক A06B-0078-B403 হল ফ্যানুকের αis সিরিজ থেকে একটি কম্প্যাক্ট ব্রাশলেস এসি সার্ভো মোটর — ফ্যানুকের বৃহত্তর αi সার্ভো মোটর লাইনের মধ্যে ছোট-ফ্রেমের ভ্যারিয়েন্ট। এটি বিশেষভাবে ফ্যানুকের αi সিরিজ সার্ভো অ্যামপ্লিফায়ার মডিউলগুলির সাথে একীকরণের জন্য তৈরি করা হয়েছে, যা সিএনসি মেশিন টুল এবং ফ্যাক্টরি অটোমেশন পরিবেশে একটি সম্পূর্ণভাবে ম্যাচ করা ড্রাইভ-এবং-মোটর সিস্টেমের অংশ হিসাবে কাজ করে।

যেখানে স্ট্যান্ডার্ড αi সিরিজ মোটরগুলি মাঝারি থেকে বড় অক্ষের অ্যাপ্লিকেশনগুলিকে লক্ষ্য করে, সেখানে αis ডেজিগনেশনটি অক্ষগুলির জন্য একটি অপ্টিমাইজড প্যাকেজকে প্রতিফলিত করে যেখানে শারীরিক স্থান সীমাবদ্ধ, সরানো ভর কম, বা একাধিক সার্ভো অক্ষ একটি কম্প্যাক্ট মেশিনের ফুটপ্রিন্ট ভাগ করে নেয়। মোটরটি αi ইকোসিস্টেমের বাইরে না গিয়ে একটি ছোট ফ্রেমে ফ্যানুক-গ্রেডের পজিশনাল নির্ভুলতা এবং প্রতিক্রিয়া সরবরাহ করে — একই সিরিয়াল এনকোডার আর্কিটেকচার, একই অ্যামপ্লিফায়ার সামঞ্জস্য, সিএনসি কন্ট্রোলারের মাধ্যমে একই প্যারামিটার ব্যবস্থাপনা।

B403 সাফিক্স একটি জেনেরিক বর্ণনামূলক নয়। এটি মোটরের এনকোডার ভ্যারিয়েন্ট এবং সংযোগকারী কনফিগারেশন নির্দিষ্ট করে, যা সরাসরি তারের সামঞ্জস্য এবং অ্যামপ্লিফায়ার পেয়ারিং নির্ধারণ করে। সাফিক্সটি সঠিক পাওয়া বেস মডেল নম্বরটি সঠিক পাওয়ার মতোই গুরুত্বপূর্ণ — বিশেষ করে যখন একটি বিদ্যমান মেশিনের জন্য একটি প্রতিস্থাপন ইউনিট সোর্সিং করা হয়।

মূল স্পেসিফিকেশন

αis সিরিজ কি জন্য ডিজাইন করা হয়েছে

αis ডেজিগনেশন একটি কারণে বিদ্যমান। ফ্যানুকের সার্ভো মোটর লাইনআপ জড়তা শ্রেণী এবং ফ্রেম আকার দ্বারা বিভক্ত, এবং αis সিরিজ এমন অ্যাপ্লিকেশনগুলিকে লক্ষ্য করে যেগুলির জন্য একটি বড় ফ্রেমের টর্ক হেডরুমের প্রয়োজন হয় না তবে ফ্যানুক αi পরিবারের বাকিদের মতো একই এনকোডার রেজোলিউশন, অ্যামপ্লিফায়ার সামঞ্জস্য এবং নির্ভরযোগ্যতার মান প্রয়োজন। এই মোটরটি কীভাবে অবস্থান করা হয়েছে সে সম্পর্কে কয়েকটি বিষয় দাঁড়িয়েছে:

ফিডব্যাক গুণমান আপোস না করে কম্প্যাক্ট ফুটপ্রিন্ট।αis সিরিজ αi লাইনআপ জুড়ে পাওয়া একই সিরিয়াল এনকোডার আর্কিটেকচার ব্যবহার করে। এর মানে হল উচ্চ-রেজোলিউশন পজিশন ডেটা, রিয়েল-টাইম এনকোডার ফল্ট ডিটেকশন, এবং নির্বিঘ্ন অ্যামপ্লিফায়ার স্বীকৃতি — মোটরের শারীরিক আকার নির্বিশেষে। কম্প্যাক্টনেস ফিডব্যাক অখণ্ডতার মূল্যে আসে না।

αi অ্যামপ্লিফায়ার ইকোসিস্টেমের জন্য ম্যাচ করা।A06B-0078-B403 ফ্যানুক সিএনসি ক্যাবিনেটের ভিতরে αi সিরিজ সার্ভো অ্যামপ্লিফায়ার মডিউলগুলির সাথে সংযোগ স্থাপন করে। অ্যামপ্লিফায়ার পাওয়ারআপে সিরিয়াল এনকোডার থেকে মোটর আইডি ডেটা পড়ে, ম্যানুয়াল প্যারামিটার এন্ট্রি ছাড়াই সঠিক মোটর মডেল স্বয়ংক্রিয়ভাবে লোড করে। মেশিন নির্মাতা এবং পরিষেবা প্রকৌশলীদের জন্য, এটি প্রতিস্থাপন বা সিস্টেম সম্প্রসারণের সময় সেটআপ ত্রুটির একটি সাধারণ উৎস দূর করে।

শিল্প পরিবেশে সিরিয়াল এনকোডার সুবিধা।ডিজিটাল সিরিয়াল ট্রান্সমিশন বৈদ্যুতিকভাবে গোলমালপূর্ণ মেশিন টুল পরিবেশে দীর্ঘ তারের রান জুড়ে অ্যানালগ রিজলভার সিগন্যালের চেয়ে সহজাতভাবে বেশি নয়েজ-প্রতিরোধী। αis এনকোডার নির্দিষ্ট এনকোডার ভ্যারিয়েন্টের উপর নির্ভর করে অ্যাবসোলিউট বা ইনক্রিমেন্টাল পজিশন মোডও সমর্থন করে — B403 সাফিক্সে এনকোড করা একটি বিবরণ।

স্থান সীমাবদ্ধতা সহ মাল্টি-অ্যাক্সিস মেশিনের জন্য উপযুক্ত।যে মেশিনগুলিতে তিনটি, চারটি, বা পাঁচটি সার্ভো অক্ষ একটি কম্প্যাক্ট কাঠামোর মধ্যে প্যাক করা হয় — রোটারি টেবিল, টুল চেঞ্জার, সাব-স্পিন্ডল, টেইলস্টক — ছোট αis ফ্রেম প্রকৌশলীদের একটি বড় মোটরের বডির চারপাশে যান্ত্রিক এনভেলপ পুনরায় ডিজাইন না করে টর্ক এবং গতির প্রয়োজনীয়তা পূরণ করতে দেয়।

সাধারণ অ্যাপ্লিকেশন

A06B-0078-B403 সিএনসি এবং অটোমেশন প্ল্যাটফর্মে সবচেয়ে সামঞ্জস্যপূর্ণভাবে উপস্থিত হয় যেখানে একটি বৃহত্তর ফ্যানুক-চালিত মেশিনের অংশ হিসাবে একটি ছোট, নির্ভরযোগ্য সার্ভো অক্ষের প্রয়োজন হয়:

• সিএনসি লেদ সাব-স্পিন্ডল এবং টেইলস্টক পজিশনিং
• স্বয়ংক্রিয় টুল চেঞ্জার ড্রাইভ অক্ষ
• সিএনসি রোটারি টেবিল এবং ইন্ডেক্সিং হেড কন্ট্রোল
• কম্প্যাক্ট মেশিনিং সেন্টার সহায়ক অক্ষ
• পাঁচ-অক্ষ মেশিন টিল্ট এবং রোটারি অ্যাক্সিস ড্রাইভ
• ফ্যানুক রোবোটিক আর্ম জয়েন্ট অ্যাকচুয়েটর
• ছোট-ফর্ম্যাট প্রিসিশন গ্রাইন্ডিং অ্যাক্সিস ড্রাইভ
• গ্যান্ট্রি লোডার এবং পার্ট ট্রান্সফার পজিশনিং

ড্রাইভ এবং কন্ট্রোলার সামঞ্জস্য

A06B-0078-B403 ফ্যানুকের αi সিরিজ সার্ভো অ্যামপ্লিফায়ার মডিউলগুলির মধ্যে কাজ করে, যা ফ্যানুক কন্ট্রোলার পরিবারগুলি সহ সিএনসি ক্যাবিনেটে স্থাপন করা হয় যার মধ্যে সিরিজ 0i, 16i, 18i, 21i, 30i, 31i, এবং 32i রয়েছে। মোটর এবং অ্যামপ্লিফায়ার ফ্যানুকের FSSB (ফ্যানুক সিরিয়াল সার্ভো বাস) বা নির্দিষ্ট ক্যাবিনেট আর্কিটেকচারের উপর নির্ভর করে সরাসরি সিরিয়াল এনকোডার সংযোগের মাধ্যমে যোগাযোগ করে।

যেহেতু মোটরটি অ্যামপ্লিফায়ার দ্বারা এনকোডার ইন্টারফেসের মাধ্যমে স্বয়ংক্রিয়ভাবে সনাক্ত করা হয়, তাই স্ট্যান্ডার্ড কনফিগারেশনে প্যারামিটার লোডিং মূলত স্বয়ংক্রিয়। তা সত্ত্বেও, যেকোনো প্রতিস্থাপন ইনস্টলেশন মেশিনের প্যারামিটার ব্যাকআপের বিরুদ্ধে যাচাই করা উচিত যাতে অক্ষ-নির্দিষ্ট টিউনিং ডেটা — অ্যাক্সিলারেশন সীমা, টর্ক সীমা, সফ্টওয়্যার ট্র্যাভেল সীমানা — মোটর সোয়াপের পরে সঠিকভাবে পুনরুদ্ধার করা হয়।

A06B-0078-B403 এর জন্য কেবল সেটগুলি B403 সংযোগকারী স্পেসিফিকেশন দ্বারা সংজ্ঞায়িত করা হয়। পাওয়ার কেবল এবং এনকোডার কেবল উভয়কেই এই নির্দিষ্ট সাফিক্সের সংযোগকারী শৈলী এবং এনকোডার প্রোটোকলের সাথে মিলতে হবে। সম্ভব হলে একটি ব্যর্থ মোটরের আসল কেবলগুলি ধরে রাখুন, অথবা আসল মেশিন ওয়্যারিং ডায়াগ্রাম ব্যবহার করে ফ্যানুক বা অনুমোদিত পরিবেশকের মাধ্যমে প্রতিস্থাপন কেবলগুলি সোর্স করুন।

প্রতিস্থাপন সোর্সিং সম্পর্কে একটি নোট

A06B-0078-B403 ফ্যানুক-চালিত সিএনসি মেশিনগুলিতে একটি সাধারণভাবে প্রতিস্থাপিত ইউনিট কারণ বিশ্বব্যাপী উত্পাদনে αis সিরিজ মোটর চালিত ইনস্টল করা বেসের স্কেল। একটি প্রতিস্থাপন সোর্সিং করার সময়:

সম্পূর্ণ পার্ট নম্বরটি অবশ্যই হুবহু মিলতে হবে। B403 B400, B402, বা অন্যান্য সাফিক্স ভ্যারিয়েন্টের সাথে বিনিময়যোগ্য নয় — এনকোডার প্রকার এবং সংযোগকারী ওরিয়েন্টেশন এমনভাবে ভিন্ন হতে পারে যা কেবল পরিবর্তন বা প্যারামিটার পরিবর্তন ছাড়াই ইনস্টলেশন প্রতিরোধ করে।

নতুন এবং পুনর্নির্মিত উভয় ইউনিট ফ্যানুকের অনুমোদিত পরিষেবা নেটওয়ার্ক এবং যোগ্য তৃতীয় পক্ষের সার্ভো মোটর rebuild কেন্দ্রগুলির মাধ্যমে উপলব্ধ। স্বনামধন্য উত্স থেকে পুনর্নির্মিত ইউনিটগুলি ব্যয়-সংবেদনশীল রক্ষণাবেক্ষণ বাজেটের জন্য একটি কার্যকর বিকল্প, যদি rebuilder বিয়ারিং প্রতিস্থাপন করে, এনকোডার পরিদর্শন করে, এবং চালানের আগে ফ্যানুকের কর্মক্ষমতা স্পেসিফিকেশনের বিরুদ্ধে ইউনিটটি যাচাই করে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১. A06B-0078-B403 কোন ফ্যানুক সিএনসি কন্ট্রোলারের সাথে সামঞ্জস্যপূর্ণ?এটি ফ্যানুক সিএনসি সিস্টেমগুলির সাথে সামঞ্জস্যপূর্ণ যা αi সিরিজ সার্ভো অ্যামপ্লিফায়ার মডিউল ব্যবহার করে, যার মধ্যে সিরিজ 0i, 16i, 18i, 21i, 30i, 31i, এবং 32i কন্ট্রোলার পরিবারগুলি অন্তর্ভুক্ত। ইনস্টলেশনের আগে নির্দিষ্ট অ্যামপ্লিফায়ার মডিউল রেটিং এবং স্লট কনফিগারেশন নিশ্চিত করুন।

প্রশ্ন ২. αi এবং αis মোটর সিরিজের মধ্যে পার্থক্য কী?αis ডেজিগনেশন αi সিরিজের একটি কম্প্যাক্ট, ছোট-ফ্রেমের ভ্যারিয়েন্ট নির্দেশ করে। αis মোটরগুলি স্ট্যান্ডার্ড αi সিরিজের মতো একই সিরিয়াল এনকোডার আর্কিটেকচার এবং অ্যামপ্লিফায়ার সামঞ্জস্য ভাগ করে তবে অ্যাপ্লিকেশনগুলির জন্য অপ্টিমাইজ করা হয় যেখানে ফ্যানুক সার্ভো ইকোসিস্টেম ছেড়ে না গিয়ে একটি ছোট শারীরিক ফুটপ্রিন্ট প্রয়োজন।

প্রশ্ন ৩. B403 সাফিক্স কি অন্য B4xx সাফিক্স ভ্যারিয়েন্টের সাথে বিনিময়যোগ্য?না। সাফিক্সটি এনকোডার প্রকার এবং সংযোগকারী কনফিগারেশন সংজ্ঞায়িত করে। একটি ভিন্ন সাফিক্স ভ্যারিয়েন্ট প্রতিস্থাপন — যেমন B400 বা B402 — সংযোগকারী অমিল, এনকোডার প্রোটোকল অসঙ্গতি, বা অ্যামপ্লিফায়ার দ্বারা ভুল মোটর প্যারামিটার লোডিং হতে পারে। সর্বদা সঠিক পার্ট নম্বর দিয়ে প্রতিস্থাপন করুন।

প্রশ্ন ৪. A06B-0078-B403 ইনস্টলেশনের পরে ম্যানুয়াল প্যারামিটার সেটআপের প্রয়োজন হয়?বেশিরভাগ স্ট্যান্ডার্ড কনফিগারেশনে, αi সিরিজ অ্যামপ্লিফায়ার পাওয়ারআপে সিরিয়াল এনকোডার থেকে মোটর আইডি ডেটা স্বয়ংক্রিয়ভাবে পড়ে এবং সংশ্লিষ্ট মোটর মডেল প্যারামিটার লোড করে। তবে, অক্ষ-নির্দিষ্ট প্যারামিটার — ট্র্যাভেল সীমা, টর্ক সীমা, অ্যাক্সিলারেশন সেটিংস — যেকোনো মোটর প্রতিস্থাপনের পরে মেশিনের প্যারামিটার ব্যাকআপ ফাইল থেকে পুনরুদ্ধার করা উচিত।

প্রশ্ন ৫. এই মোটরের জন্য পুনর্নির্মিত ইউনিটগুলি কি একটি নির্ভরযোগ্য বিকল্প?হ্যাঁ, যদি পুনর্নির্মিতকারী বিয়ারিং প্রতিস্থাপন করে, এনকোডার অ্যাসেম্বলি পরিদর্শন এবং যাচাই করে, এবং সরবরাহের আগে ফ্যানুকের স্পেসিফিকেশনের বিরুদ্ধে ইউনিটটি পারফরম্যান্স-পরীক্ষা করে। গুরুত্বপূর্ণ প্রোডাকশন মেশিনের জন্য, একটি পুনর্নির্মিত ইউনিট গ্রহণ করার আগে rebuild প্রক্রিয়া এবং পরীক্ষার ফলাফলের ডকুমেন্টেশন অনুরোধ করুন।
