অরিজিনাল সিমেন্স 6SE70 ইনভার্টার/কনভার্টার 6SE7016-1EA51 6SE70161EA51 6SE7O16-1EA51

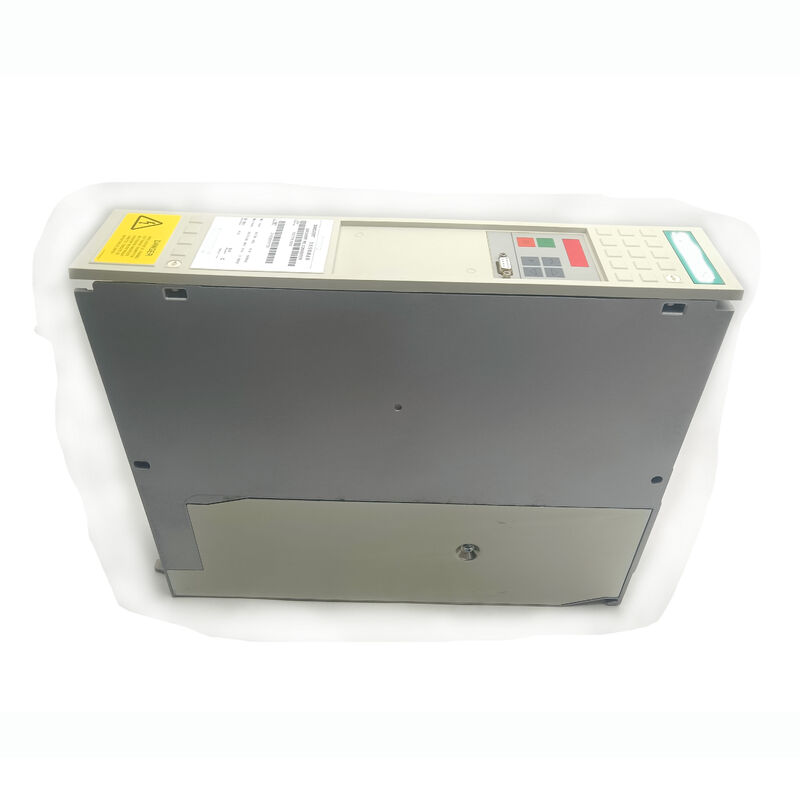

6SE7016-1EA51∙ Siemens SIMOVERT মাস্টারড্রাইভ ভিসি এসি কমপ্যাক্ট কনভার্টার ∙ 380 ∙ 480V এসি / 2.2kW / 6.1A / 51-রিভিজন হার্ডওয়্যার

6SE7016-1EA51 এবং 6SE7016-1EA61 ️ পূর্ববর্তী এবং পরবর্তী সংশোধন

6SE7016-1EA51 হল 6SE7016-1EA61 এসি-এসি কমপ্যাক্ট কনভার্টার এর পূর্ববর্তী সংশোধিত রূপান্তরকারী। উভয়ই সিমোভার্ট মাস্টারড্রাইভস ভিসি ভেক্টর কন্ট্রোল কমপ্যাক্ট ইউনিট যা 380 ′′ 480 ভি এসি ইনপুট 2.2kW / 6.1A এ রয়েছে।সংশোধন উপসর্গ তাদের হার্ডওয়্যার প্রজন্মের পার্থক্য:

"৫১" সংস্করণটি একটি পূর্ববর্তী SIMOVERT MASTERDRIVES উৎপাদন প্রজন্মের প্রতিনিধিত্ব করে।এবং নিয়ন্ত্রণের ক্ষমতা 51 এবং 61 সংশোধনের মধ্যে সামঞ্জস্যপূর্ণহার্ডওয়্যার পার্থক্য প্রতিটি কম্প্যাক্ট ইউনিটের অভ্যন্তরীণ।

মূল বৈশিষ্ট্যাবলী

এসি-এসি স্বয়ংক্রিয় অপারেশন

6SE7016-1EA61 এর মতো, 6SE7016-1EA51 একটি এসি-এসি রূপান্তরকারী ¢ এটি সরাসরি একটি 380 ¢ 480V এসি নেটওয়ার্ক সরবরাহের সাথে সংযুক্ত হয় এবং এর নিজস্ব অভ্যন্তরীণ সংশোধনকারী এবং ইনভার্টার পর্যায়গুলি অন্তর্ভুক্ত করে।কোন বাহ্যিক ডিসি বাস সরবরাহ মডিউল প্রয়োজন হয় না.

এই স্বতন্ত্র এসি-এসি কনফিগারেশনটি একক ড্রাইভ অ্যাপ্লিকেশনগুলির জন্য ডিসি-এসি 1TA সিরিজের তুলনায় 6SE7016-1EA সিরিজের প্রাথমিক সুবিধাঃ

সহজ সিস্টেম ডিজাইনঃএক ড্রাইভ, এক নেট সংযোগ, এক মোটর তারের. কোন ভাগ DC বাস আকার, ইনস্টল, বা কমিশন.

স্বাধীন অপারেশনঃ1EA সিরিজের প্রতিটি কম্প্যাক্ট ইউনিট স্বাধীনভাবে কাজ করে ∙ একটি ড্রাইভের ত্রুটি ইনস্টলেশনের অন্যান্য ড্রাইভকে প্রভাবিত করে না।

অ্যাপ্লিকেশন দৃশ্যকল্প

পুরোনো মেশিনে অনুরূপ প্রতিস্থাপনঃঅরিজিনাল 51-রিভিশন SIMOVERT কম্প্যাক্ট কনভার্টার সহ একটি উৎপাদন মেশিন ড্রাইভ ত্রুটি বিকাশ করে।6SE7016-1EA51 একটি হার্ডওয়্যার-ম্যাচিং প্রতিস্থাপন প্রদান করে বিদ্যমান ইনস্টলেশনের হার্ডওয়্যার প্রজন্মের সাথে সামঞ্জস্য বজায় রেখে.

পরিকল্পিত রক্ষণাবেক্ষণ রিপ্লেঃআগের উৎপাদন যুগের SIMOVERT MASTERDRIVES ভিসি সরঞ্জাম রক্ষণাবেক্ষণ করে এমন একটি সুবিধা 6SE7016-1EA51 ইউনিটগুলিকে সোর্সিং লিড টাইমগুলির জন্য অপেক্ষা না করে দ্রুত ত্রুটি পুনরুদ্ধারের জন্য তাকের উপর রাখে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: 6SE7016-1EA51 (51-সংশোধনী) 6SE7016-1EA61 (61-সংশোধনী) দ্বারা প্রতিস্থাপিত হতে পারে?

বৈদ্যুতিকভাবে হ্যাঁ, উভয়ই একই 380 ′′ 480V এসি ইনপুট, 2.2 কিলোওয়াট, 6.1A স্পেসিফিকেশন ভাগ করে। বেশিরভাগ ইনস্টলেশনে, 61-সংশোধনী 51-সংশোধনের জন্য একটি সহজ বৈদ্যুতিক প্রতিস্থাপন।বিকল্প বোর্ড সামঞ্জস্যতা যাচাই করুন যদি বিকল্প বোর্ড (PROFIBUS) প্রতিস্থাপন করার আগে, এনকোডার, প্রযুক্তি বোর্ড) ইনস্টল করা হয় SIMOVERT MASTERDRIVES ডকুমেন্টেশন থেকে নিশ্চিত করুন যে নির্দিষ্ট বিকল্প বোর্ড সংস্করণ 61 সংশোধন হার্ডওয়্যার সঙ্গে সামঞ্জস্যপূর্ণ.

প্রশ্ন ২ঃ এসি-এসি ৬এসই৭০১৬-১ইএ৫১ ডিসি-এসি ৬এসই৭০১৬-১টিএ৫১ থেকে কীভাবে আলাদা?

1EA51 এর নিজস্ব অভ্যন্তরীণ সংশোধনকারী রয়েছে এটি সরাসরি একটি 380 ′′ 480V এসি নেট সরবরাহের সাথে সংযুক্ত হয় এবং স্বতন্ত্র ড্রাইভ হিসাবে কাজ করে।1TA51 এর অভ্যন্তরীণ সংশোধনকারী নেই এবং একটি SIMOVERT সরবরাহ মডিউল থেকে একটি পূর্ব-বিদ্যমান 510 ′′ 650V DC বাস প্রয়োজন. পার্ট নম্বরে "EA" এবং "TA" ইনপুট ভোল্টেজ ক্লাসকে চিহ্নিত করেঃ EA = এসি নেট ইনপুট (380V AC), TA = DC বাস ইনপুট (510V 650V DC) ।

প্রশ্ন 3: 6SE7016-1EA51 এর জন্য VT এবং CT বর্তমানের রেটিংগুলি কী?

61-সংশোধনের সমতুল্য হিসাবে, 6SE7016-1EA51 দুটি ওভারলোড রেটিং সরবরাহ করেঃ VT (ভেরিয়েবল টর্চ) নামমাত্র 6.1A এ 1 মিনিটের জন্য 136% ওভারলোড সমর্থন করে;CT (কনস্ট্যান্ট টর্চ) সামান্য হ্রাস প্রবাহ 1 মিনিটের জন্য 150% ওভারলোড সমর্থন করেএই রেটিংগুলি ড্রাইভের পি-প্যারামিটার কনফিগারেশনে (প্যারামিটার P072 বা সমতুল্য) অ্যাপ্লিকেশনটির টর্ক প্রোফাইলের সাথে মেলে।

প্রশ্ন ৪ঃ 6SE7016-1EA51 প্রতিস্থাপনের সময় কি কি নিরাপত্তা ব্যবস্থা গ্রহণ করা উচিত?

৩ ফেজ নেটওয়ার্ক বন্ধ করে দাও। The 1EA51 internal capacitors retain hazardous voltage after mains removal — wait the discharge time from the SIMOVERT MASTERDRIVES maintenance documentation and verify DC voltage at the capacitors is below 50V before handling. সাধারণ ইন্ডাস্ট্রিয়াল ইএসডি সতর্কতার সাথে কমপ্যাক্ট ইউনিট পরিচালনা করুন।
