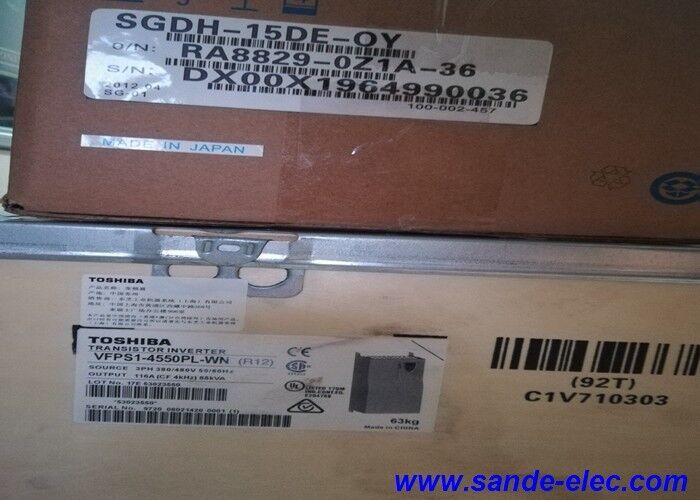

তোশিবা ভেরিয়েবল ফ্রিকোয়েন্সি ইনভার্টার ট্রানজিস্টর ড্রাইভ VFPS1-4550PL-WN

VFPS1-4550PL-WN | Toshiba TOSVERT VF-PS1 ইনভার্টার — 55kW / 116A / 400V 3-ফেজ / ফ্যান এবং পাম্প ড্রাইভ / STO / C3 EMC

TOSVERT VF-PS1 — তোশিবার ফ্যান এবং পাম্প ড্রাইভ প্ল্যাটফর্ম

VFPS1-4550PL-WN Toshiba-এর TOSVERT VF-PS1 সিরিজের - একটি পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ পরিসর যা 0.75kW থেকে 630kW পর্যন্ত সম্পূর্ণ শিল্প শক্তি স্পেকট্রাম জুড়ে ফ্যান এবং পাম্প অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। VF-PS1 কেন্দ্রাতিগ ফ্যান এবং পাম্পের অপারেটিং বৈশিষ্ট্যগুলির চারপাশে প্রকৌশলী, নিয়ন্ত্রণ অ্যালগরিদম এবং শক্তি অপ্টিমাইজেশান বৈশিষ্ট্যগুলিকে অন্তর্ভুক্ত করে যা পরিবর্তনশীল-টর্ক লোডের জন্য বিশেষভাবে তৈরি করা হয়েছে।

55kW (116A, 400V থ্রি-ফেজ) এ, VFPS1-4550PL-WN শিল্প ও বাণিজ্যিক স্থাপনায় বড় ফ্যান এবং পাম্প ড্রাইভ পরিবেশন করে — কুলিং টাওয়ার ফ্যান, বড় এয়ার হ্যান্ডলিং ইউনিট, হাই-হেড প্রসেস পাম্প এবং ইন্ডাস্ট্রিয়াল কম্প্রেসার ড্রাইভ।

কী স্পেসিফিকেশন

55kW ফ্যান এবং পাম্প ড্রাইভ — কিউবিক আইন শক্তি সঞ্চয়

55kW এ, ফ্যান এবং পাম্প লোডের পরিবর্তনশীল গতি নিয়ন্ত্রণ থেকে সম্ভাব্য শক্তি সঞ্চয় যথেষ্ট:

ফ্যান আইন - ঘন সম্পর্ক:গতির ঘনক সহ ফ্যান এবং পাম্প পাওয়ার স্কেল। 80% পূর্ণ গতিতে চলমান একটি 55kW ফ্যান শুধুমাত্র 51% পূর্ণ-গতির শক্তি খরচ করে — 55kW এর পরিবর্তে প্রায় 28kW। 60% গতিতে, বিদ্যুতের খরচ সম্পূর্ণ লোডের 22%-এ নেমে আসে — একই 55kW মোটর থেকে 12kW এর নিচে।

55kW এ সঞ্চয়ের স্কেল:70% গড় গতিতে পরিচালিত একটি সিস্টেমে, VF-PS1 বার্ষিক শক্তি খরচ প্রায় 66% কমিয়ে দেয় ড্যাম্পার বা ভালভ নিয়ন্ত্রণের সাথে ফিক্সড-স্পিড অপারেশনের তুলনায়। শিল্প শক্তির হারে, ক্রমাগত চলমান 55kW ড্রাইভে সঞ্চয় উল্লেখযোগ্য বার্ষিক খরচ হ্রাসের প্রতিনিধিত্ব করে — প্রায়শই দুই বছরের কম পেব্যাক সময়কাল সহ।

VFPS1-4550PL-WN-এর VF-PS1 ফার্মওয়্যার শক্তি অপ্টিমাইজেশান অ্যালগরিদম প্রয়োগ করে যা সাধারণ গতি হ্রাসের বাইরে চলে যায় — মোট সিস্টেমের ক্ষতি আরও কমাতে যে কোনও প্রদত্ত লোড অবস্থার জন্য সক্রিয়ভাবে মোটর ফ্লাক্স কমিয়ে দেয়।

অ্যাপ্লিকেশন দৃশ্যকল্প

বড় কুলিং টাওয়ার ফ্যান ড্রাইভ:একটি ডাটা সেন্টার বা ইন্ডাস্ট্রিয়াল প্রসেস কুলিং টাওয়ার তাপ প্রত্যাখ্যানের জন্য 55kW অক্ষীয় ফ্যান ব্যবহার করে। VFPS1-4550PL-WN শীতল চাহিদার সাথে মিলে যাওয়া পরিবর্তনশীল গতি নিয়ন্ত্রণ প্রদান করে — শীতল সময়ের মধ্যে 70% গতিতে ফ্যান চালানো, সম্পূর্ণ লোডের 35% এর কম শক্তি খরচ হ্রাস করে।

হাই-হেড প্রক্রিয়া পাম্প ড্রাইভ:একটি রাসায়নিক প্রক্রিয়া প্ল্যান্টের হাই-হেড সেন্ট্রিফুগাল পাম্পের পরিবর্তনশীল প্রবাহ হার নিয়ন্ত্রণ প্রয়োজন। VFPS1-4550PL-WN পরিবর্তনশীল গতিতে 55kW পাম্প মোটর চালায়, অদক্ষ চাপ নিয়ন্ত্রণ ভালভ অপারেশনকে শক্তি-দক্ষ গতি নিয়ন্ত্রণের সাথে প্রতিস্থাপন করে।

FAQ

প্রশ্ন 1: VF-PS1 সিরিজ কিভাবে Toshiba-এর সাধারণ-উদ্দেশ্য VFAS1 সিরিজ থেকে আলাদা?

VF-PS1 হল তোশিবার ডেডিকেটেড ফ্যান এবং পাম্প ড্রাইভ — শক্তি অপ্টিমাইজেশান অ্যালগরিদম, পাম্প এবং ফ্যান অ্যাপ্লিকেশন প্রিসেট এবং চাপ/প্রবাহ নিয়ন্ত্রণ এবং স্বয়ংক্রিয় শক্তি সঞ্চয় মোডের জন্য পিআইডি নিয়ন্ত্রণের মতো বৈশিষ্ট্য সহ পরিবর্তনশীল-টর্ক (স্কয়ার-ল) লোডের জন্য অপ্টিমাইজ করা হয়েছে। VFAS1 হল Toshiba-এর সাধারণ-উদ্দেশ্য ড্রাইভ যা VF-PS1-এর অ্যাপ্লিকেশন-নির্দিষ্ট অপ্টিমাইজেশন ছাড়াই ধ্রুবক-টর্ক এবং পরিবর্তনশীল-টর্ক লোডকে কভার করে। ফ্যান এবং পাম্প অ্যাপ্লিকেশনের জন্য, VF-PS1 হল আরও উপযুক্ত পছন্দ; কনভেয়র এবং মেশিন ড্রাইভের মতো ধ্রুবক-টর্ক লোডের জন্য, VFAS1 ব্যবহার করা হয়।

প্রশ্ন 2: VFPS1-4550PL-WN ইনস্টলেশনের জন্য C3 EMC শ্রেণীবিভাগের অর্থ কী?

EN 61800-3-এ C3 (বিভাগ 3) ড্রাইভটিকে শিল্প পরিবেশে ব্যবহারের জন্য উপযুক্ত হিসাবে সংজ্ঞায়িত করে — দ্বিতীয় পরিবেশ (শিল্প লো-ভোল্টেজ সরবরাহ আবাসিক এলাকায় সংযুক্ত নয়) অবাধ বন্টন সহ। প্রস্তাবিত তারের দৈর্ঘ্য এবং অনুশীলনের সাথে ড্রাইভটি ইনস্টল করা হলে পরিচালিত এবং বিকিরণিত নির্গমনের ক্ষেত্রে C3 সীমা প্রযোজ্য। আবাসিক বা মিশ্র আবাসিক/শিল্প এলাকায় ইনস্টলেশনের জন্য (বিভাগ C1 বা C2 প্রয়োজনীয়তা), অতিরিক্ত বাহ্যিক EMC ফিল্টারিং প্রয়োজন হতে পারে।

প্রশ্ন 3: VF-PS1 পাম্প এবং ফ্যান নিয়ন্ত্রণের জন্য কোন PID নিয়ন্ত্রণ ক্ষমতা প্রদান করে?

TOSVERT VF-PS1 প্রক্রিয়া ভেরিয়েবলের সরাসরি বন্ধ-লুপ নিয়ন্ত্রণের জন্য একটি অন্তর্নির্মিত পিআইডি কন্ট্রোলার অন্তর্ভুক্ত করে — চাপ, প্রবাহ, তাপমাত্রা বা স্তর। একটি প্রক্রিয়া সেন্সর থেকে একটি 4–20mA বা 0–10V প্রতিক্রিয়া সংকেত ড্রাইভের অ্যানালগ ইনপুটের সাথে সংযোগ করে; PID অ্যালগরিদম প্রোগ্রাম করা সেটপয়েন্ট বজায় রাখতে স্বয়ংক্রিয়ভাবে মোটর গতি সামঞ্জস্য করে। এটি বেশিরভাগ পাম্প এবং ফ্যান অ্যাপ্লিকেশনগুলিতে একক-লুপ গতি-ভিত্তিক প্রক্রিয়া নিয়ন্ত্রণের জন্য একটি বহিরাগত PLC বা প্রক্রিয়া নিয়ন্ত্রকের প্রয়োজনীয়তা দূর করে।

Q4: 55kW এ VFPS1-4550PL-WN এর জন্য সর্বনিম্ন মোটর তারের দৈর্ঘ্যের সুপারিশ কত?

55kW আউটপুটে, মোটর তারের ক্যাপাসিট্যান্স ড্রাইভের PWM স্যুইচিং থেকে মোটর টার্মিনালগুলিতে প্রতিফলিত তরঙ্গ ওভারভোল্টেজ তৈরি করে। তোশিবা ড্রাইভের আউটপুট ভোল্টেজ এবং ক্যারিয়ার ফ্রিকোয়েন্সির জন্য উপযুক্ত মোটর কেবল ব্যবহার করার পরামর্শ দেয় — সাধারণত VF-PS1 স্পেসিফিকেশন সীমার মধ্যে তারের দৈর্ঘ্য বজায় রাখা বা দীর্ঘ তারের চালানোর জন্য একটি আউটপুট চুল্লি (dv/dt ফিল্টার বা সাইন ফিল্টার) ব্যবহার করা। VF-PS1 ইনস্টলেশন ম্যানুয়াল থেকে সর্বাধিক প্রস্তাবিত আনফিল্টারড তারের দৈর্ঘ্য নিশ্চিত করুন এবং প্রকৃত ইনস্টলেশন কেবল চালানোর সাথে তুলনা করুন।

প্রশ্ন 5: VFPS1-4550PL-WN কি একাধিক পাম্প স্টেজিং নিয়ন্ত্রণ সমর্থন করে?

হ্যাঁ — Toshiba VF-PS1 মাল্টি-পাম্প অপারেশন মোড সমর্থন করে, ক্যাসকেড নিয়ন্ত্রণ সহ যেখানে বৈদ্যুতিন সংকেতের মেরু বদল একটি পরিবর্তনশীল-গতি পাম্প নিয়ন্ত্রণ করে যখন সিস্টেমের চাহিদার উপর ভিত্তি করে অতিরিক্ত ফিক্সড-স্পিড পাম্পগুলি চালু এবং বন্ধ করে। এই সিস্টেম মোডটি সর্বোত্তম গতিতে VFD-নিয়ন্ত্রিত পাম্প চালানোর মাধ্যমে একটি বিস্তৃত প্রবাহের পরিসর জুড়ে দক্ষ অপারেশন বজায় রাখে যখন মোট প্রবাহের চাহিদা বৃদ্ধি বা কমার সাথে সাথে ধ্রুবক-গতির পাম্প যোগ বা অপসারণ করে।
