অ্যালেন ব্র্যাডলি পাওয়ারফ্লেক্স ৪০ ২২বি-ডি০১৭এন১০৪ সার্। এসি ড্রাইভ ওএম

22B-D017N104 | সিরিজ 40 সামঞ্জস্যযোগ্য ফ্রিকোয়েন্সি এসি ড্রাইভ — 7.5kW / 10HP / 17A / 480V 3-ফেজ / স্ট্যান্ডার্ড ব্রেক / প্যানেল মাউন্ট / IP20

সিরিজ 40 — 7.5kW / 480V এ মিড-রেঞ্জ এসি ড্রাইভ

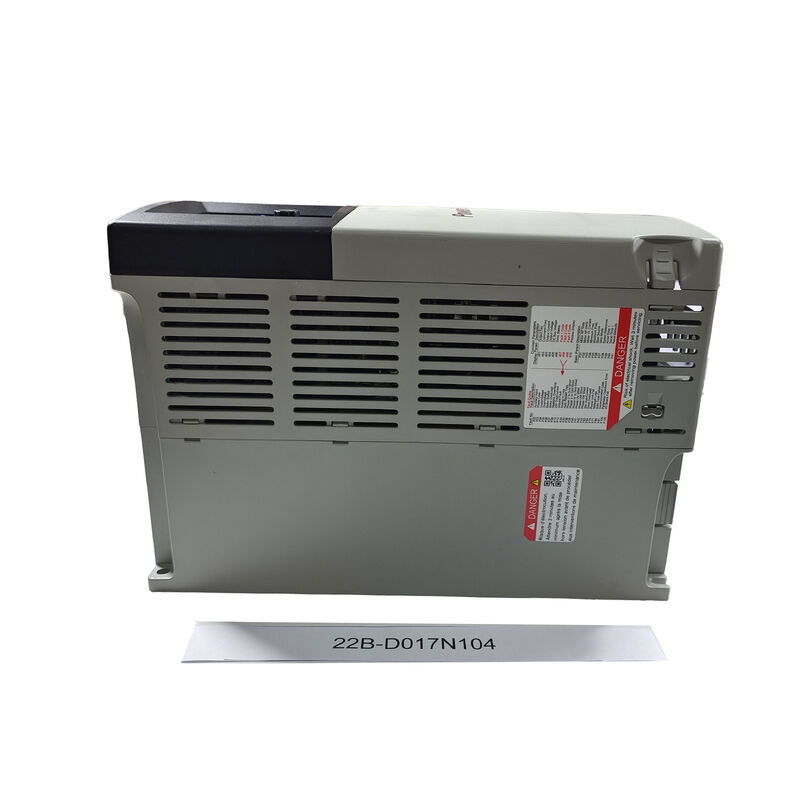

22B-D017N104 হল সিরিজ 40 অ্যাডজাস্টেবল ফ্রিকোয়েন্সি ড্রাইভ রেঞ্জের 7.5kW 480V মডেল। সিরিজ 40 হল একটি ব্যাপকভাবে স্থাপন করা এসি ড্রাইভ প্ল্যাটফর্ম যা মধ্য-পরিসরের শিল্প শক্তি শ্রেণী জুড়ে সাধারণ-উদ্দেশ্য মোটর গতি নিয়ন্ত্রণকে লক্ষ্য করে। 480V থ্রি-ফেজে 7.5kW আউটপুট সহ, 22B-D017N104 ড্রাইভ পাওয়ার ক্লাসে বসে যা উত্তর আমেরিকার 460/480V সরবরাহ পরিবেশে শিল্প পরিবাহক, পাম্প, ফ্যান এবং মেশিন টুল সহায়ক অ্যাপ্লিকেশনগুলির একটি বড় অনুপাত কভার করে।

কী স্পেসিফিকেশন

স্ট্যান্ডার্ড ব্রেক ট্রানজিস্টর — গতিশীল ব্রেকিং ক্ষমতা

22B-D017N104-এ একটি স্ট্যান্ডার্ড ব্রেক ট্রানজিস্টর রয়েছে — ব্রেক না করে মডেল থেকে একটি উল্লেখযোগ্য ক্ষমতার পার্থক্য:

ব্রেক ট্রানজিস্টর কি করে:যখন একটি ক্ষয়কারী মোটর ব্রেক ট্রানজিস্টরের থ্রেশহোল্ডের উপরে ডিসি বাস ভোল্টেজ চালায় (সাধারণত 480V ড্রাইভের জন্য 750-800V), ট্রানজিস্টরটি ডিসি বাস জুড়ে একটি বাহ্যিক ব্রেকিং প্রতিরোধক চালু করে এবং সংযোগ করে — পুনরুত্পাদিত শক্তিকে তাপ হিসাবে বিলুপ্ত করে।

কেন এটি 7.5kW এ গুরুত্বপূর্ণ:7.5kW এ, লোড জড়তা প্রায়ই যথেষ্ট। এই পাওয়ার ক্লাসে কনভেয়র, ফ্যান এবং মেশিন টুলস মন্থরতার সময় উল্লেখযোগ্য শক্তি উৎপন্ন করতে পারে — নিয়ন্ত্রিত অপচয় ছাড়াই ড্রাইভের ওভারভোল্টেজ সুরক্ষা ট্রিপ করার জন্য যথেষ্ট। স্ট্যান্ডার্ড ব্রেক ট্রানজিস্টর সক্ষম করে:

• সংক্ষিপ্ত থামার সময়:ওভারভোল্টেজ ট্রিপ ছাড়াই দ্রুত হ্রাস — প্রক্রিয়া নিয়ন্ত্রণ এবং সুরক্ষা অ্যাপ্লিকেশনের জন্য গুরুত্বপূর্ণ।
• ধারাবাহিক হ্রাস:লোড জড়তা বৈচিত্র নির্বিশেষে বারবার নিয়ন্ত্রিত র‌্যাম্প-ডাউন।
• জরুরী স্টপ সম্মতি:নিরাপত্তা-সম্পর্কিত স্টপিং সময়ের প্রয়োজনীয়তা পূরণ করা যা একা ডিসি বাসে পুনরুত্থান অর্জন করতে পারে না।

অ্যাপ্লিকেশন দৃশ্যকল্প

গতিশীল ব্রেকিং সহ 10HP পরিবাহক ড্রাইভ:একটি উত্পাদন লাইন পরিবাহক পণ্য অবস্থানের জন্য দ্রুত, পুনরাবৃত্তিযোগ্য স্টপিং প্রয়োজন। 22B-D017N104-এর স্ট্যান্ডার্ড ব্রেক ট্রানজিস্টর প্রয়োজনীয় স্টপিং সময়ের মধ্যে নিয়ন্ত্রিত মন্থরতাকে স্থগিত করতে সক্ষম করে — কনভেয়ারের জড়তার জন্য একটি ব্রেকিং প্রতিরোধককে সংযুক্ত করে এবং ডিউটি ​​চক্র বন্ধ করে।

480V পাম্প ড্রাইভ:একটি 10HP মোটর সহ একটি শিল্প প্রক্রিয়া পাম্পের জন্য একটি 480V সরবরাহ থেকে পরিবর্তনশীল গতি নিয়ন্ত্রণ প্রয়োজন। 22B-D017N104 মোটরের অপারেটিং পরিসীমা জুড়ে সামঞ্জস্যযোগ্য ফ্রিকোয়েন্সি নিয়ন্ত্রণ প্রদান করে।

FAQ

প্রশ্ন 1: 22B-D017N104-এ স্ট্যান্ডার্ড ব্রেক ট্রানজিস্টরের সাথে কোন ব্রেকিং প্রতিরোধকের প্রয়োজন?

ব্রেকিং প্রতিরোধকের ন্যূনতম রেজিস্ট্যান্স এবং পাওয়ার রেটিং অবশ্যই ড্রাইভের ডকুমেন্টেশন থেকে লোডের জড়তার মুহূর্ত, প্রয়োজনীয় হ্রাসের সময় এবং ব্রেকিং ইভেন্টের ডিউটি ​​চক্রের উপর ভিত্তি করে গণনা করা উচিত। 480V তে একটি 7.5kW ড্রাইভের জন্য, ন্যূনতম প্রতিরোধকের মান সাধারণত 40-60Ω রেঞ্জের মধ্যে থাকে, ড্রাইভের রেট করা আউটপুট পাওয়ার থেকে উল্লেখযোগ্যভাবে উপরে একটি পিক পাওয়ার রেটিং সহ - প্রতিরোধক প্রতিটি ব্রেকিং ইভেন্টের সময় পিক রিজেনারেটেড শক্তি শোষণ করে। সিরিজ 40 ইনস্টলেশন ম্যানুয়াল ব্রেক প্রতিরোধকের জন্য সর্বনিম্ন প্রতিরোধ এবং সর্বোচ্চ শুল্ক চক্র নির্দিষ্ট করে।

প্রশ্ন 2: "স্থির কীপ্যাড" এবং একটি অপসারণযোগ্য বা দূরবর্তী কীপ্যাড বিকল্পের মধ্যে পার্থক্য কী?

22B-D017N104 এর ফিক্সড কীপ্যাডটি স্থায়ীভাবে ড্রাইভের সামনের প্যানেলে একত্রিত করা হয়েছে — এটি একটি তারের মাধ্যমে দূরবর্তী মাউন্ট অবস্থানে সরানো বা প্রসারিত করা যাবে না। এটি নিয়ন্ত্রণ প্যানেলে অ্যাক্সেসযোগ্য অবস্থানে ইনস্টল করা ড্রাইভগুলির জন্য উপযুক্ত। কিছু সিরিজ 40 ভেরিয়েন্ট একটি দূরবর্তী LCD কীপ্যাড সমর্থন করে যা একটি যোগাযোগ পোর্টের মাধ্যমে সংযোগ করে — প্যানেল না খুলেই ক্যাবিনেটের দরজার বাইরে থেকে ড্রাইভ পরিচালনা এবং পর্যবেক্ষণের অনুমতি দেয়। সিরিজ 40 পণ্য নির্বাচন ডকুমেন্টেশন থেকে কীপ্যাড বিকল্পগুলি নিশ্চিত করুন৷

Q3: PLC ইন্টিগ্রেশনের জন্য 22B-D017N104 কোন যোগাযোগ প্রোটোকল সমর্থন করে?

সিরিজ 40 প্ল্যাটফর্ম PLC গতি নিয়ন্ত্রণ এবং পর্যবেক্ষণ একীকরণের জন্য বিভিন্ন যোগাযোগ বিকল্প সমর্থন করে। স্ট্যান্ডার্ড ড্রাইভে মৌলিক সিরিয়াল যোগাযোগের জন্য একটি অন্তর্নির্মিত RS485 পোর্ট (সাধারণত Modbus RTU বা একটি প্রস্তুতকারক-নির্দিষ্ট প্রোটোকল সমর্থন করে) অন্তর্ভুক্ত থাকে। বিকল্প মডিউলগুলি DSI পেরিফেরাল ডিভাইস সংযোগ এবং অন্যান্য নেটওয়ার্ক যোগাযোগ সক্ষম করে — সিরিজ 40 পণ্য ডকুমেন্টেশন থেকে 22B-D017N104 ভেরিয়েন্টের জন্য নির্দিষ্ট উপলব্ধ বিকল্প এবং নেটওয়ার্ক মডিউলগুলি নিশ্চিত করুন৷

প্রশ্ন 4: 22B-D017N104 এর সাথে ব্রেকিং প্রতিরোধক সংযোগ করার সময় কোন নিরাপত্তা সতর্কতা প্রযোজ্য?

ব্রেকিং প্রতিরোধকটি ড্রাইভের ডিসি বাস টার্মিনালগুলির সাথে সংযোগ করে — যা অপারেশন চলাকালীন এবং মেইন বিচ্ছিন্নতার পরে একটি সময়ের জন্য সম্পূর্ণ ডিসি বাস ভোল্টেজ (480V এসি ইনপুটে প্রায় 670-800V) বহন করে। ব্রেকিং রেসিস্টর ওয়্যারিং কানেক্ট বা সার্ভিসিং করার আগে মেইন সাপ্লাই আইসোলেট করুন এবং লক আউট করুন, ডিসি বাস ভোল্টেজ 50V এর নিচে (নির্দিষ্ট ডিসচার্জ সময়ের পরে) যাচাই করুন। ব্রেকিং প্রতিরোধক নিজেই ভারী ব্রেকিং ডিউটির সময় খুব উচ্চ পৃষ্ঠের তাপমাত্রায় পৌঁছাতে পারে — কর্মীদের এবং দাহ্য পদার্থ থেকে পর্যাপ্ত ক্লিয়ারেন্স সহ এমন জায়গায় প্রতিরোধক ইনস্টল করুন।
