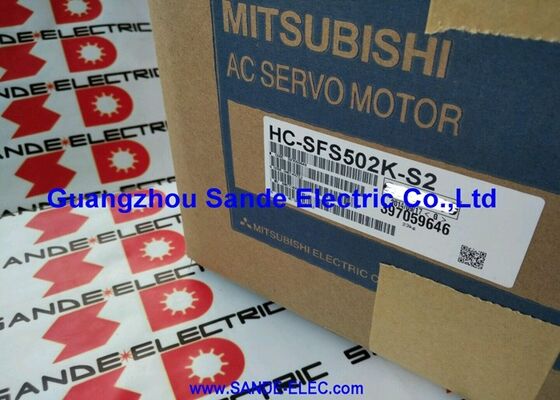

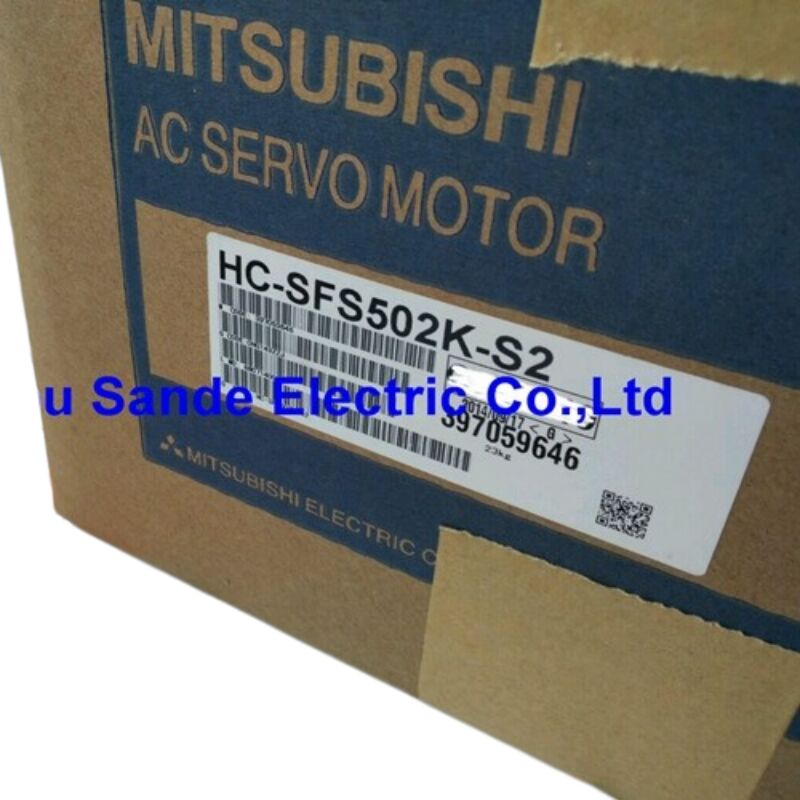

Mitsubishi HC-SFS502K-S2 এসি সার্ভো মোটর
5kW উচ্চ-ক্ষমতা কীড শ্যাফ্ট সার্ভো মোটর উচ্চ শক্তি এবং নির্ভুলতা প্রয়োজন যে চাহিদা শিল্প অ্যাপ্লিকেশন জন্য।
ভারী দায়িত্ব অ্যাপ্লিকেশন জন্য শক্তিশালী কর্মক্ষমতা
Mitsubishi HC-SFS502K-S2 এমন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যেখানে স্ট্যান্ডার্ড সার্ভো মোটরগুলির পর্যাপ্ত শক্তি নেই।000W) MELSERVO J2S সিরিজ থেকে এসি ব্রাশহীন ঘূর্ণন সার্ভো মোটর মাঝারি inertia জন্য ব্যতিক্রমী কর্মক্ষমতা প্রদান করে, মাঝারি ক্ষমতার অক্ষ অ্যাপ্লিকেশন যা অবিচ্ছিন্ন উচ্চ টর্ক এবং সুনির্দিষ্ট অবস্থান প্রয়োজন।
মূল বৈশিষ্ট্য
- ২৩.৯ এনএম ক্রমাগত টর্ক সহ ৫ কিলোওয়াট নামমাত্র শক্তি
- কঠোর অ্যাপ্লিকেশনের জন্য 71.7 Nm এর সর্বোচ্চ টর্ক ক্ষমতা
- 2,000 RPM নামমাত্র এবং সর্বোচ্চ গতি
- ১৭-বিট পরম এনকোডার (১৩১,০৭২ পিপিআর রেজোলিউশন)
- সুরক্ষিত টর্ক ট্রান্সমিশনের জন্য কীযুক্ত আউটপুট শ্যাফ্ট
- ধুলো এবং জল জেট প্রতিরোধের জন্য IP65 সুরক্ষা রেটিং
- উন্নত সুরক্ষার জন্য ইন্টিগ্রেটেড তেল সিল
- ২০০ ভোল্ট এসি ক্লাস, ২৬ এ নামমাত্র বর্তমানের সাথে ৩-ফেজ সরবরাহ
টেকনিক্যাল স্পেসিফিকেশন
| প্যারামিটার |
মূল্য |
| নামমাত্র আউটপুট |
5,000W (5.0 kW) |
| নামমাত্র গতি |
2,000 RPM |
| সর্বাধিক গতি |
2,000 RPM |
| নামমাত্র টর্ক |
23.9 এনএম |
| সর্বাধিক টর্ক |
71.7 এনএম |
| নামমাত্র বর্তমান |
২৬ এ |
| সরবরাহ ভোল্টেজ |
২০০ ভোল্ট এসি ক্লাস, ৩ ফেজ |
| এনকোডার প্রকার |
অন্তর্নির্মিত পরম, ১৭ বিট |
| এনকোডার রেজোলিউশন |
131,072 পিপিআর |
| শ্যাফ্টের ধরন |
কীযুক্ত শ্যাফ্ট |
| তেল সীল |
অন্তর্ভুক্ত |
| ফ্ল্যাঞ্জের আকার |
১৭৬ × ১৭৬ মিমি |
| সুরক্ষা রেটিং |
আইপি ৬৫ |
| ইনার্সিয়া ক্লাস |
মাঝারি ইনার্টি / মাঝারি ক্ষমতা |
| মোটর সিরিজ |
HC-SF / HC-SFS, MELSERVO J2S |
| সামঞ্জস্যপূর্ণ ড্রাইভ |
এমআর-জে২এস সিরিজ (৫০০ শ্রেণীর এম্প্লিফায়ার) |
| পরিবেষ্টিত অপারেটিং তাপমাত্রা |
0 থেকে +40°C |
ইঞ্জিনিয়ারিং এর সুবিধা
মাঝারি ইনার্শিয়াল ডিজাইন গতিশীল প্রতিক্রিয়া এবং টর্ক ক্ষমতা মধ্যে সর্বোত্তম ভারসাম্য প্রদান করে।17-বিট পরম এনকোডার ব্যাটারি ব্যাকআপ সঙ্গে ব্যবহার করা হলে শক্তি চক্র পরে হোমিং রুটিন নির্মূল, যখন কীড শ্যাফ্ট উচ্চ লোড এ স্লিপ ছাড়া নির্ভরযোগ্য টর্ক ট্রান্সমিশন নিশ্চিত।
সাধারণ অ্যাপ্লিকেশন
- সিএনসি মেশিনিং সেন্টার ফিড অক্ষ
- বড় বড় ঘূর্ণন টেবিল এবং সূচক যন্ত্র
- বড় পয়ল্ড আর্মের জন্য শিল্প রোবট জয়েন্ট ড্রাইভ
- ঘূর্ণন এবং টেনশন নিয়ন্ত্রণ সিস্টেম
- প্রেস এবং স্ট্যাম্পিং মেশিনের ফিড অক্ষ
ড্রাইভ সামঞ্জস্য
এই মোটরটি এমআর-জে২এস-৫০০এ/বি সার্ভো এম্প্লিফায়ারের সাথে যুক্ত। নতুন সিস্টেম ডিজাইনের জন্য, Mitsubishi এর বর্তমান সমতুল্য হল J4 সিরিজের HG-SR502K,২২-বিট পরম এনকোডার এবং আইপি৬৭ সুরক্ষা সহ.
প্রায়শই জিজ্ঞাসিত প্রশ্ন
HC-SFS502K-S2 এর কোন এম্প্লিফায়ার দরকার?
এই মোটরটি এমআর-জে 2 এস -500 সিরিজের সার্ভো এম্প্লিফায়ার (এ, বি বা সিপি টাইপ) এর জন্য ডিজাইন করা হয়েছে। 17-বিট পরম এনকোডারটি জে 2 এস সিরিয়াল প্রোটোকলের মাধ্যমে যোগাযোগ করে।এমআর-জে 3 বা এমআর-জে 4 এম্প্লিফায়ারগুলির সাথে জুড়ি দেওয়ার জন্য একটি পুনর্নবীকরণ কিট বা সম্পূর্ণ সিস্টেম আপগ্রেড প্রয়োজন.
এই মোটরে S2 উপসর্গটির মানে কি?
S2 একটি বিশেষ স্পেসিফিকেশন বৈকল্পিক চিহ্নিত করে, যা সংযোগকারী ওরিয়েন্টেশন, তারের আউটলেট দিক, শ্যাফ্ট মাত্রা, বা পরিবেশগত পরিবর্তনগুলির পার্থক্য জড়িত হতে পারে।অরিজিনাল পার্টস ডকুমেন্টেশনের সাথে নির্দিষ্ট S2 কনফিগারেশন যাচাই করুন.
কেন এই মোটর একটি তেল সীল অন্তর্ভুক্ত?
ইন্টিগ্রেটেড তেল সিল ইঞ্জিনের অভ্যন্তরীণ অংশগুলিকে গিয়ারবক্স বা সংলগ্ন উপাদানগুলি থেকে তেল কুয়াশা, শীতল তরল স্প্ল্যাশ এবং তৈলাক্তকরণের প্রবেশের বিরুদ্ধে রক্ষা করে,শ্যাফ্ট অনুপ্রবেশ পয়েন্টে অতিরিক্ত সুরক্ষা প্রদান করে.
HC-SFS502K-S2 কি পরম অবস্থান সনাক্তকরণের সাথে সামঞ্জস্যপূর্ণ?
হ্যাঁ, ১৭-বিট পরম এনকোডার পরম অবস্থান সনাক্তকরণ সমর্থন করে যখন MR-J2S সার্ভো এম্প্লিফায়ার একটি ব্যাকআপ ব্যাটারি ইউনিট দিয়ে সজ্জিত করা হয়,নিয়ন্ত্রিত বন্ধের পরে শূন্য-রিটার্ন হোমিংয়ের প্রয়োজনীয়তা দূর করা.
HC-SFS502K-S2 এর আধুনিক প্রতিস্থাপন কি?
Mitsubishi এর বর্তমান সমতুল্য হল MELSERVO J4 সিরিজের HG-SR502K, যা 5 kW আউটপুট, 2,000 RPM গতি, 23.9 Nm নামমাত্র টর্ক, 22-বিট পরম এনকোডার এবং IP67 সুরক্ষা প্রদান করে।
Mitsubishi HC-SFS502K-S2 MELSERVO J2S সিস্টেমের জন্য ডিজাইন করা হয়েছে।এবং S2 বিশেষ স্পেসিফিকেশন বিবরণ আপনার মেশিন ডকুমেন্টেশন অর্ডার করার আগে.
