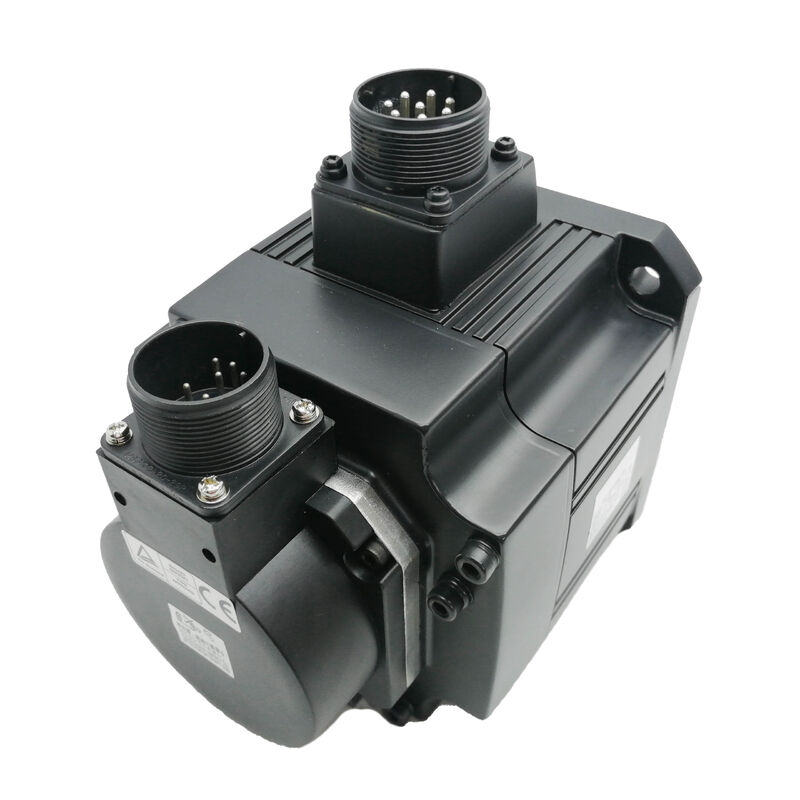

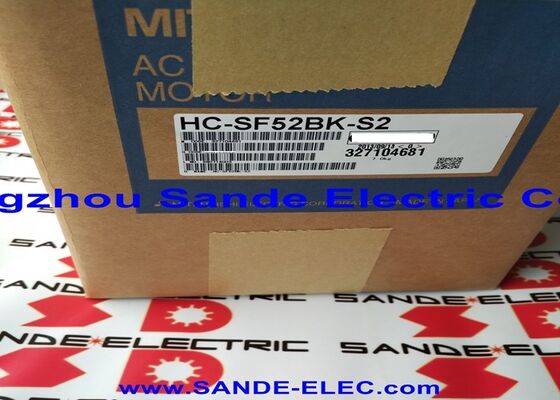

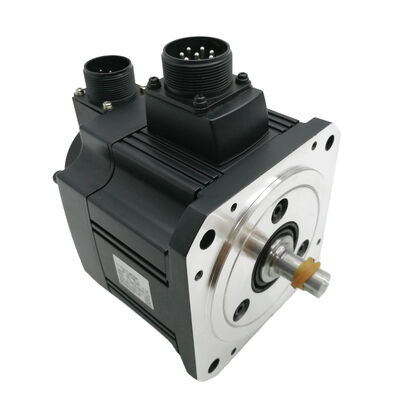

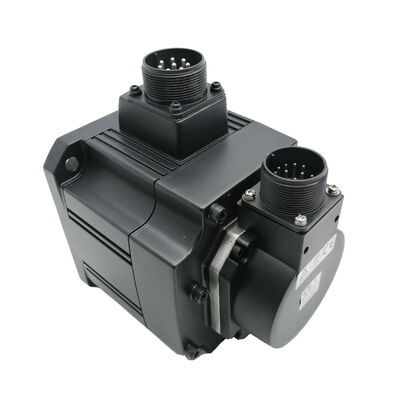

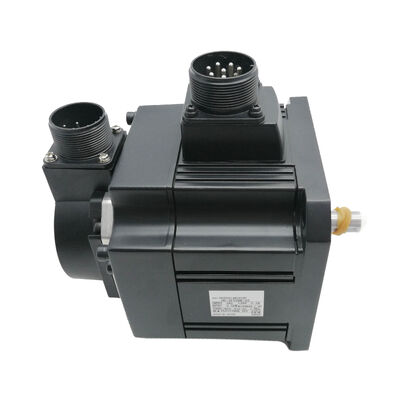

Mitsubishi HC-SF52BK-S2 800W মাঝারি ইনার্টিয়া এসি সার্ভো মোটর
Mitsubishi HC-SF52BK-S2 হল একটি 800W মাঝারি ইনার্শিয়াল ব্রাশহীন এসি সার্ভো মোটর যা 480V এসি শিল্প শক্তি পরিবেশের জন্য ডিজাইন করা হয়েছে। এই মোটরটিতে একটি কারখানার সংহত হোল্ডিং ব্রেক রয়েছে, যা একটি স্ট্রিং ব্রেক এবং একটি স্ট্রিং ব্রেক রয়েছে।এটি উল্লম্ব অক্ষ ড্রাইভ এবং অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে যা শক্তি বন্ধ করার সময় যান্ত্রিক অবস্থান ধরে রাখার প্রয়োজন.
গুরুত্বপূর্ণ দ্রষ্টব্যঃএই মোটরটি নির্মাতার দ্বারা বন্ধ করা হয়েছে। যদিও নতুন পুরানো স্টক এবং পুনর্নির্মাণ ইউনিট শিল্প বিতরণকারীদের মাধ্যমে পাওয়া যায়,বর্তমান উত্পাদন অংশের তুলনায় সীসা সময় কম পূর্বাভাসযোগ্য.
মূল বৈশিষ্ট্যাবলী
| মডেল নম্বর |
HC-SF52BK-S2 |
| নামমাত্র আউটপুট |
৮০০ ওয়াট |
| নামমাত্র গতি |
২০০০ আরপিএম |
| সরবরাহ ভোল্টেজ |
৪৮০ ভোল্ট এসি |
| মোটর প্রকার |
ব্রাশহীন এসি সার্ভো |
| সিরিজ |
এইচসি-এসএফ (মাঝারি ইনার্টি) |
| ইন্টিগ্রেটেড ব্রেক |
হ্যাঁ (বি কে) |
| ইনার্সিয়া ক্লাস |
মাঝারি |
| প্রতিক্রিয়া সিস্টেম |
ইনক্রিমেন্টাল এনকোডার |
| ড্রাইভ সামঞ্জস্য |
MR-J2S সিরিজ (MELSERVO) |
| ঠান্ডা করার পদ্ধতি |
স্ব-শীতল (প্রাকৃতিক কনভেকশন) |
| মাউন্টের ধরন |
ফ্ল্যাঞ্জ মাউন্ট |
| অবস্থা |
নির্মাতার দ্বারা বন্ধ |
মোটর বৈশিষ্ট্য এবং অ্যাপ্লিকেশন
মাঝারি ইনার্টিয়া ডিজাইনের সুবিধা
এইচসি-এসএফ সিরিজের মাঝারি ইনার্টিয়া মোটরগুলি মাঝারি থেকে উল্লেখযোগ্য লোড ইনার্টিয়ার সাথে অক্ষগুলিতে স্থিতিশীল, নিয়ন্ত্রণযোগ্য গতি সরবরাহ করে। এই নকশাটি ভারী চালিত বোঝার জন্য অনুকূল ইনার্টিয়া অনুপাত সরবরাহ করে,যার ফলে লোডের অধীনে দৃ position় অবস্থান ধরে রাখা এবং অপারেটিং স্পিডের পরিসীমা জুড়ে পূর্বাভাসযোগ্য প্রতিক্রিয়া.
ব্রেক ফাংশন ধরে রাখা
ইন্টিগ্রেটেড হোল্ডিং ব্রেক স্বয়ংক্রিয়ভাবে মোটর শক্তি অপসারণ করা হয়, মহাকর্ষ বা স্ট্যাটিক লোড বিরুদ্ধে অক্ষ স্থির রাখা মোটর শ্যাফ্ট clamping।এই নিরাপত্তা-সমালোচনামূলক বৈশিষ্ট্য উল্লম্ব অক্ষ এবং লোড মেশিন উপাদান উপর অনিয়ন্ত্রিত আন্দোলন প্রতিরোধ করে.
ব্রেক পাওয়ারের প্রয়োজনীয়তাঃহোল্ডিং ব্রেকের জন্য একটি পৃথক 24V DC সরবরাহ প্রয়োজন, যা CNC নিয়ামক বা PLC রিলে আউটপুটগুলির মাধ্যমে মেশিনের ক্রমিক যুক্তির মাধ্যমে নিয়ন্ত্রিত হয়।
সমালোচনামূলক ইনস্টলেশন চেক
- ব্রেক রিলিজ যাচাইকরণঃনিশ্চিত করুন অক্ষ স্বাভাবিক servo টর্ক সঙ্গে অবাধে সঞ্চালিত যখন
- ব্রেক হোল্ড যাচাইকরণঃসার্ভো টর্ক ছাড়াই অক্ষটি স্থির থাকে কিনা তা যাচাই করুন যখন শক্তি বন্ধ থাকে
সাধারণ অ্যাপ্লিকেশন
- সিএনসি মেশিনিং সেন্টার জেড-অক্ষ স্পিন্ডল হেড ড্রাইভ
- সিএনসি টার্নের প্রধান ফিড এবং ক্রস স্লাইড অক্ষের অবস্থান
- ঘূর্ণন টেবিল এবং সূচক মাথা ড্রাইভ অক্ষ
- ব্রেক-হেল্ড পার্কিং প্রয়োজন শিল্প রোবট জয়েন্ট actuators
- গ্যান্ট্রি লোডার উল্লম্ব অক্ষ অবস্থান
- ট্রান্সফার লাইন প্যালেট এবং ফিক্সচার অবস্থান
ড্রাইভ সামঞ্জস্য এবং সিস্টেম ইন্টিগ্রেশন
এইচসি-এসএফ 52 বিকে-এস 2 Mitsubishi MR-J2S সিরিজের সার্ভো এম্প্লিফায়ারগুলির জন্য ডিজাইন করা হয়েছে, MR-J2S-80A হল আদর্শ 800W জোড়া।ব্যাকআপের জন্য মিটসুবিশির এমআর কনফিগারার সফটওয়্যারের মাধ্যমে প্যারামিটার ম্যানেজমেন্ট পরিচালিত হয়, সমন্বয়, এবং নির্ণয়।
সামঞ্জস্যের দ্রষ্টব্যঃএইচসি-এসএফ সিরিজের এনকোডার ইন্টারফেসটি এমআর-জে 2 এস এম্প্লিফায়ারগুলির সাথে মেলে। বর্তমান এমআর-জে 4 বা এমআর-জেই এম্প্লিফায়ারগুলির সাথে সরাসরি সামঞ্জস্যের নিশ্চয়তা দেওয়া হয় না।
বন্ধ করা মোটরের জন্য সোর্সিং গাইড
- ব্রেক এবং সংযোজকগুলির সামঞ্জস্যের জন্য সম্পূর্ণ অংশ নম্বর HC-SF52BK-S2 যাচাই করুন
- সর্বনিম্ন অনিশ্চয়তার জন্য নতুন পুরানো স্টক বা যোগ্য পুনর্নির্মাণ ইউনিট বিবেচনা করুন
- মটর এক্সচেঞ্জের সময় পুরানো ক্যাবল সেটগুলি পরীক্ষা করুন এবং সম্ভাব্য প্রতিস্থাপন করুন
- উৎপাদন-সমালোচনামূলক সরঞ্জামগুলির জন্য সাইটে খুচরা যন্ত্রাংশ বজায় রাখা
প্রায়শই জিজ্ঞাসিত প্রশ্ন
কোন সার্ভো এম্প্লিফায়ার Mitsubishi HC-SF52BK-S2 এর সাথে সামঞ্জস্যপূর্ণ?
এইচসি-এসএফ 52 বিকে-এস 2 Mitsubishi MR-J2S সিরিজের সার্ভো এম্প্লিফায়ারগুলির জন্য ডিজাইন করা হয়েছে, সাধারণত 800W অ্যাপ্লিকেশনগুলির জন্য MR-J2S-80A। মেশিনের বৈদ্যুতিক ডকুমেন্টেশনের সাথে নিশ্চিত করুন।
হোল্ডিং ব্রেক প্রয়োজন হয় এবং ব্রেক ছাড়াই একটি ভেরিয়েন্ট প্রতিস্থাপন করা যেতে পারে?
ব্রেকটি উল্লম্ব অক্ষ এবং সুরক্ষা-সমালোচনামূলক অ্যাপ্লিকেশনগুলির জন্য প্রয়োজনীয়। ব্রেক ব্যতীত বৈকল্পিকগুলি নিরাপদে প্রতিস্থাপন করা যায় না যেখানে শক্তি বন্ধ করার সময় অবস্থান বজায় রাখা প্রয়োজন।
ইনস্টলেশনের জন্য ৪৮০ ভোল্ট রেটিং মানে কি?
৪৮০ ভোল্ট এসি রেটিং স্ট্যান্ডার্ড উত্তর আমেরিকান থ্রি-ফেজ শিল্প সরবরাহের সাথে সামঞ্জস্যতা নির্দেশ করে, ৪৮০ ভোল্টের ইনস্টলেশনে স্টেপ-ডাউন ট্রান্সফরমারগুলির প্রয়োজনীয়তা দূর করে।
মোটর প্রতিস্থাপনের পর কি কি পদক্ষেপ নিতে হবে?
এমআর-জে২এস এম্প্লিফায়ার প্যারামিটারগুলি সরানোর আগে ব্যাক আপ করুন, ইনস্টলেশনের পরে পুনরুদ্ধার করুন, অক্ষের গতি এবং দিকনির্দেশ যাচাই করুন এবং স্বয়ংক্রিয় অপারেশন সক্ষম করার আগে ব্রেক হোল্ড ফাংশনটি সমালোচনামূলকভাবে পরীক্ষা করুন।
