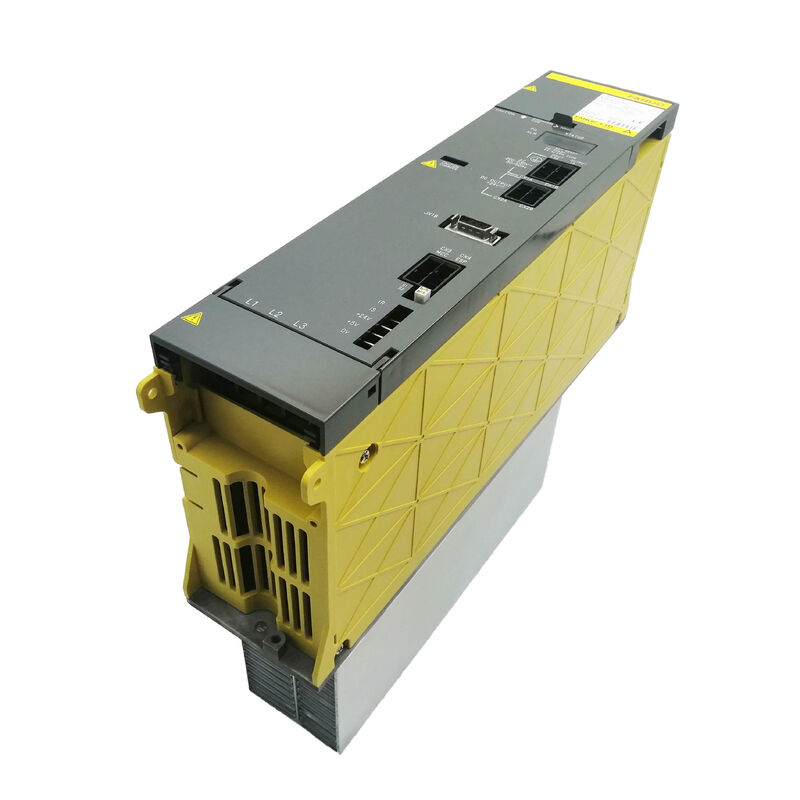

Fanuc Servo পাওয়ার সাপ্লাই মডিউল A06B-6077-H111 A06B6077H111 AO6B-6O77-H111

ফ্যানুক A06B-6077-H111 | আলফা পাওয়ার সাপ্লাই মডিউল PSM-11 — সার্ভো পাওয়ার কনভার্টার, 13.2kW, 200–230V AC 3-ফেজ, 49A, 283–325V DC বাস

সংক্ষিপ্ত বিবরণ

ফ্যানুকের পণ্য শ্রেণিবিন্যাসে ফ্যানুক A06B-6077-H111 "সার্ভো পাওয়ার কনভার্টার" হিসাবে পরিচিত — এবং এই শব্দটি মডিউলটির প্রকৌশলগত ভূমিকা সঠিকভাবে তুলে ধরে। মেশিনের অ্যাক্সিস চালিত সার্ভো এবং স্পিন্ডল অ্যামপ্লিফায়ার এবং সুবিধার তিন-ফেজ AC সাপ্লাইয়ের মধ্যে অবস্থিত, PSM-11 পাওয়ার রূপান্তর সম্পাদন করে যা গতি নিয়ন্ত্রণ সম্ভব করে তোলে: অল্টারনেটিং কারেন্টকে 283–325V ডাইরেক্ট কারেন্ট বাস ভোল্টেজে রূপান্তরিত এবং নিয়ন্ত্রিত করে যা মেশিনের প্রতিটি আলফা সিরিজের SVM এবং SPM মডিউল ব্যবহার করে।

ফ্যানুকের আলফা ড্রাইভ শ্রেণিবিন্যাসে, PSM-11 A06B-6077 পণ্য গ্রুপের অন্তর্গত — দুটি আলফা পাওয়ার সাপ্লাই পরিবারের ছোটটি, যা A06B-6087 সিরিজের নিচে অবস্থিত যা PSM-15 থেকে PSM-55 পর্যন্ত কভার করে।

এই পারিবারিক পার্থক্যটি কেবল বাহ্যিক নয়; A06B-6077 মডিউলগুলি বিশেষভাবে কমপ্যাক্ট এবং ছোট মেশিন টুলের কনফিগারেশনের জন্য ডিজাইন করা হয়েছিল যেখানে সম্মিলিত ড্রাইভ সিস্টেম পাওয়ার চাহিদা 13.2kW এর মধ্যে থাকে।

একটি ছোট স্পিন্ডল মোটর (3.7kW বা 5.5kW ক্লাস) এবং দুটি বা তিনটি কমপ্যাক্ট সার্ভো অ্যাক্সিস সহ একটি মেশিন যা সিরিজ 0-D বা 16/18/21 CNC চালাচ্ছে তা একটি স্বাভাবিক PSM-11 অ্যাপ্লিকেশন।

13.2kW ক্ষমতা এই কনফিগারেশনকে পর্যাপ্ত মার্জিন সহ কভার করে, এবং কমপ্যাক্ট মডিউল ফর্ম্যাট (~2.26kg) ছোট ইলেকট্রিক্যাল ক্যাবিনেটগুলিতে ফিট করে যা এই মেশিন ক্লাসকে চিহ্নিত করে।

PSM-11 সক্রিয় পাওয়ার রিজেনারেশন অন্তর্ভুক্ত করে — বড় A06B-6087 PSM মডিউলগুলির মতো একই শক্তি-ফেরত প্রক্রিয়া।

যখন অ্যাক্সিসগুলি ধীর হয়, তখন মোটর ব্রেকিং শক্তি AC পাওয়ারে রূপান্তরিত হয় এবং তিন-ফেজ সাপ্লাইতে ফিড করা হয়, একটি রেজিস্টারে পুড়ে যাওয়ার পরিবর্তে।

ছোট মেশিনগুলির জন্য ঘন ঘন পজিশনিং চক্র সহ, এই রিজেনারেশন মানে শীতল ক্যাবিনেট এবং একটি প্রোডাকশন শিফট জুড়ে সুবিধার সাপ্লাই থেকে কম শক্তি ব্যবহার।

বিকল্প — A06B-6081 সিরিজের PSMR টাইপ — একটি পৃথক বাহ্যিক ডিসচার্জ রেজিস্টার ইউনিট প্রয়োজন; PSM-11 সেই প্রয়োজনটি সম্পূর্ণরূপে দূর করে।

একটি স্পেসিফিকেশন যা PSM-11 কে আলফা পরিবারের অন্যান্য মডিউল থেকে আলাদা করে তা হল এর বাহ্যিক জোরপূর্বক শীতলীকরণের প্রয়োজনীয়তা।

ফ্যানুকের অফিসিয়াল আলফা সিস্টেম ডকুমেন্টেশন স্পষ্টভাবে PSM-11 কে অনেক বড় PSM-45 এর সাথে গ্রুপ করে যা বাহ্যিক জোরপূর্বক বায়ু প্রয়োজন এমন মডিউল হিসাবে।

13.2kW, ~2.26kg মডিউলের জন্য, এটি অপ্রত্যাশিত মনে হতে পারে — এটি PSM-11 এর কমপ্যাক্ট হাউজিং ডিজাইনের প্রতিফলন, যা 150mm-চওড়া A06B-6087 মডিউলগুলির স্ব-পর্যাপ্ত হিটসিঙ্ক এবং ফ্যান ব্যবস্থার সাথে সামঞ্জস্যপূর্ণ নয়।

ইনস্টলেশনে অবশ্যই PSM-11 এর হিটসিঙ্ক পৃষ্ঠের উপর নির্দেশিত বায়ুপ্রবাহ সরবরাহ করতে হবে; পূর্ণ লোডে প্রাকৃতিক ক্যাবিনেট কনভেকশনের উপর সম্পূর্ণ নির্ভর করলে AL03 হিটসিঙ্ক অতিরিক্ত-তাপমাত্রা শাটডাউন হবে।

মূল স্পেসিফিকেশন

সার্ভো পাওয়ার কনভার্টার — আলফা ড্রাইভ চেইনে ভূমিকা বোঝা

আলফা ড্রাইভ সিস্টেমের আর্কিটেকচারে, পাওয়ার সুবিধা সরবরাহ → PSM → DC বাস → SVM/SPM অ্যামপ্লিফায়ার → মোটর থেকে প্রবাহিত হয়। এই চেইনে PSM-11 এর ভূমিকা হল AC-to-DC রূপান্তর পর্যায়।

এটি মোটর বেগ বা অবস্থান নিয়ন্ত্রণ করে না — এটি ডাউনস্ট্রিম SVM এবং SPM মডিউলগুলির দায়িত্ব। PSM-11 যা করে তা হল DC বাসকে নিয়ন্ত্রিত ভোল্টেজে বজায় রাখা যা সমস্ত ডাউনস্ট্রিম মডিউল নির্ভর করে, ত্বরণ বা কাটিং লোড গড় থেকে বেশি হলে সেই মডিউলগুলির জন্য তাৎক্ষণিক কারেন্ট সরবরাহ করে।

DC বাস নিয়ন্ত্রণের গুণমান সরাসরি ডাউনস্ট্রিম অ্যামপ্লিফায়ার কর্মক্ষমতাকে প্রভাবিত করে।

বাস ভোল্টেজ 283–325V উইন্ডোর বাইরে চলে যাওয়া — অপর্যাপ্ত সরবরাহ কারেন্ট থেকে ভোল্টেজ ড্রপ বা রিজেনারেশন শক্তি দ্রুত আসার কারণে ওভারশুট যা ফেরত পাঠানো যায় না — ড্রাইভ অ্যালার্ম তৈরি করে যা মেশিন বন্ধ করে দেয়।

PSM-11 এর কন্ট্রোল সার্কিট ক্রমাগত বাস ভোল্টেজ পর্যবেক্ষণ করে এবং বাসকে স্পেসিফিকেশনের মধ্যে রাখতে রেকটিফায়ারের ডিউটি ​​সাইকেল সামঞ্জস্য করে, সার্ভো লুপ কোয়ালিটির জন্য প্রয়োজনীয় স্থিতিশীল সরবরাহ রেল সরবরাহ করে।

200V এ 49A রেট করা AC ইনপুট প্রায় 13kW রিয়েল পাওয়ার ইনপুটের সাথে সঙ্গতিপূর্ণ — রূপান্তর ক্ষতির হিসাব করার পর 13.2kW রেট করা DC আউটপুটের সাথে ঘনিষ্ঠভাবে মিলে যায়। ইনপুট এবং আউটপুটের মধ্যে এই ঘনিষ্ঠ সম্পর্ক মডিউলের তাপীয় দক্ষতা নির্ধারণ করে; ইনপুট পাওয়ারের বেশিরভাগই প্রকৃতপক্ষে DC বাসে পৌঁছায়, একটি ছোট অংশ সুইচিং উপাদানগুলিতে তাপ হিসাবে পরিণত হয়।

A06B-6077 বনাম A06B-6087 — দুটি আলফা পরিবার, একটি বাস ধারণা

A06B-6077 (PSM-5.5 এবং PSM-11) এবং A06B-6087 (PSM-15 থেকে PSM-55) উভয় পরিবার একই 283–325V DC বাস আউটপুট তৈরি করে এবং একই সক্রিয় রিজেনারেশন নীতি ব্যবহার করে। পার্থক্যগুলি পাওয়ার লেভেল, শারীরিক ফর্ম্যাট এবং সামঞ্জস্যপূর্ণ বোর্ড স্পেসিফিকেশনে রয়েছে।

একটি PSM-11 একই ক্যাবিনেট স্লটে একটি PSM-15 কে সরাসরি প্রতিস্থাপন করতে পারে না — শারীরিক হাউজিং মাত্রা এবং DC বাস সংযোগ ব্যবস্থা ভিন্ন।

প্রতিটি পরিবারের নিজস্ব অভ্যন্তরীণ বোর্ড রয়েছে (A06B-6077 A16B-2202-0461/A16B-2202-0420 ব্যবহার করে; A06B-6087 PSM-15 A20B-1006-0470/A16B-2202-042x ব্যবহার করে) এবং এগুলি অদলবদলযোগ্য নয়।

তবে, ডাউনস্ট্রিম SVM এবং SPM অ্যামপ্লিফায়ার মডিউলগুলি উভয় পরিবারের DC বাস পাওয়ারের সাথে সামঞ্জস্যপূর্ণ — একটি PSM-11 বাস থেকে কারেন্ট গ্রহণকারী একটি SVM মডিউল এবং একটি PSM-26 বাস থেকে কারেন্ট গ্রহণকারী একটি SVM মডিউল উভয়ই একই নিয়ন্ত্রিত 283–325V দেখে এবং অ্যামপ্লিফায়ারের দৃষ্টিকোণ থেকে একইভাবে কাজ করে।

লিক ডিটেকশন এবং অ্যালার্ম রেফারেন্স

PSM-11 একটি লিক ডিটেকশন সার্কিট অন্তর্ভুক্ত করে যা সংযুক্ত মোটর আউটপুট ওয়্যারিংয়ে গ্রাউন্ড ফল্ট অবস্থার জন্য পর্যবেক্ষণ করে। এটি একটি সম্পূর্ণ ব্যর্থতা বিকাশের আগে ওয়াইন্ডিং ইনসুলেশন অবক্ষয়ের প্রাথমিক সতর্কতা প্রদান করে। PSM-11 এর ফ্রন্ট প্যানেল ডিসপ্লেতে মূল অ্যালার্ম কোডগুলি:

AL01 — প্রধান পাওয়ার মডিউলে ওভারকারেন্ট (PSM-11 ক্লাসে IPM ফল্ট — মনে রাখবেন এটি PSM-15 এবং তার উপরে থেকে ভিন্ন যেখানে AL01 মানে AC ইনপুট ওভারকারেন্ট)।

AL02 — কন্ট্রোল সার্কিট ফ্যান বন্ধ। অব্যাহত অপারেশনের আগে অভ্যন্তরীণ ফ্যান (A90L-0001-0422) প্রতিস্থাপন করুন।

AL04 — DC লিঙ্ক ভোল্টেজ ড্রপ। ডাউনস্ট্রিম অ্যামপ্লিফায়ার মডিউল এবং বাস সংযোগগুলি পরীক্ষা করুন।

AL05 — DC বাস প্রি-চার্জ অসম্পূর্ণ। মডিউলের মধ্যে প্রি-চার্জ সার্কিট পরিদর্শন করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: যদি PSM-11 বাহ্যিক জোরপূর্বক শীতলীকরণ প্রয়োজন হয়, তবে মেশিনের ক্যাবিনেটে ন্যূনতম বায়ুপ্রবাহ ব্যবস্থা কী প্রয়োজন?

ফ্যানুকের আলফা সিরিজ ইনস্টলেশন ম্যানুয়াল (B-65162) প্রতিটি PSM টাইপের জন্য প্রয়োজনীয় বায়ুপ্রবাহ নির্দিষ্ট করে। PSM-11 এর জন্য, অপরিহার্য প্রয়োজনীয়তা হল যে শীতল বাহ্যিক বায়ু — পুনর্ব্যবহৃত ক্যাবিনেট বায়ু নয় — মডিউলের হিটসিঙ্ক পৃষ্ঠের উপর নির্দেশিত হয়।

হিটসিঙ্কের মুখের উপর বাহ্যিক বায়ু নির্দেশ করার জন্য একটি ডেডিকেটেড ছোট অ্যাক্সিয়াল ফ্যান লাগানো, অথবা ক্যাবিনেটের বাইরে থেকে PSM-11 এর হিটসিঙ্ক জোনের মাধ্যমে জোরপূর্বক বায়ুপ্রবাহের পথ সহ একটি ক্যাবিনেট ডিজাইন, এই প্রয়োজনীয়তা পূরণ করে।

প্রয়োজনীয় বায়ুপ্রবাহের পরিমাণ হিটসিঙ্কের তাপীয় প্রতিরোধ ক্ষমতা এবং 49A ইনপুটে তাপ উৎপাদনের উপর নির্ভর করে — B-65162 ম্যানুয়ালটি সঠিক ফ্যানের ধরণ এবং ন্যূনতম বায়ুপ্রবাহের হার নির্দিষ্ট করে।

প্রশ্ন 2: A06B-6077-H111 কি মূল আলফা SVM মডিউলগুলির পরিবর্তে আলফা i সিরিজ অ্যামপ্লিফায়ার (A06B-6114 SVM) পাওয়ার করতে পারে?

না। আলফা জেনারেশন PSM (A06B-6077 এবং A06B-6087) এবং আলফা i জেনারেশন aiPS (A06B-6110 এবং A06B-6140) আর্কিটেকচারালি পৃথক।

DC বাস ভোল্টেজ একই রকম, কিন্তু PSM এবং ডাউনস্ট্রিম অ্যামপ্লিফায়ারগুলির মধ্যে কন্ট্রোল পাওয়ার ডিস্ট্রিবিউশন, বাস বার হার্ডওয়্যার এবং কমিউনিকেশন আর্কিটেকচার প্রতিটি প্রজন্মের জন্য নির্দিষ্ট।

আলফা i (A06B-6114) SVM মডিউলগুলির জন্য একটি আলফা i aiPS (A06B-6110/6140 সিরিজ) পাওয়ার সাপ্লাই প্রয়োজন।

একটি PSM-11 বাসের সাথে একটি A06B-6114 SVM সংযোগ করা একটি সমর্থিত কনফিগারেশন নয়।

প্রশ্ন 3: মেশিন অপারেশনের সময় PSM-11 এর বাহ্যিক জোরপূর্বক বায়ু শীতলীকরণ বাদ দেওয়ার ফলাফল কী?

বাহ্যিক জোরপূর্বক বায়ু শীতলীকরণ ছাড়া, PSM-11 হিটসিঙ্কের তাপমাত্রা অব্যাহত অপারেশনের সময় বৃদ্ধি পাবে। বৃদ্ধির হার পরিবেষ্টিত ক্যাবিনেট তাপমাত্রা এবং প্রকৃত লোড স্তরের উপর নির্ভর করবে।

একটি ক্যাবিনেটে পূর্ণ 13.2kW আউটপুটের অধীনে ডেডিকেটেড PSM-11 শীতলীকরণ ছাড়া, AL03 (হিটসিঙ্ক অতিরিক্ত-তাপমাত্রা) অবশেষে ঘটবে। IPM ট্রানজিস্টর রক্ষা করার জন্য মডিউলটি বন্ধ হয়ে যায়।

হ্রাসকৃত লোডে, হিটসিঙ্ক দীর্ঘ সময়ের জন্য AL03 থ্রেশহোল্ডের নিচে থাকতে পারে, তবে তাপীয় মার্জিন হ্রাস পায় এবং যেকোনো পরিবেষ্টিত তাপমাত্রা বৃদ্ধি এটিকে অতিক্রম করতে পারে — উৎপাদনের জন্য একটি অনির্ভরযোগ্য পরিস্থিতি। বাহ্যিক শীতলীকরণ প্রয়োজন, ঐচ্ছিক নয়।

প্রশ্ন 4: PSM-11 সিরিজ 0-C এবং 0-D নিয়ন্ত্রণের সাথে সামঞ্জস্যপূর্ণ হিসাবে তালিকাভুক্ত। এটি কি 0i এবং 16i/18i নিয়ন্ত্রণগুলিও সমর্থন করে?

হ্যাঁ। A06B-6077-H111 0i-A কন্ট্রোল ফ্যামিলি (যা আলফা ড্রাইভ সিস্টেম ব্যবহার করে) এবং সিরিজ 16 (A/B), 18 (A/B), এবং 21 (A/B) নিয়ন্ত্রণের সাথে সামঞ্জস্যপূর্ণ।

0-C এবং 0-D সামঞ্জস্য ফ্যানুকের লাইনাপে প্রথম ডিজিটাল সার্ভো নিয়ন্ত্রণগুলির প্রতিফলন করে যা আলফা ড্রাইভ আর্কিটেকচার ব্যবহার করত।

PSM-11 এই সমস্ত কন্ট্রোল প্রজন্মের জুড়ে কমপ্যাক্ট আলফা ড্রাইভ সিস্টেমের জন্য পাওয়ার সাপ্লাই হিসাবে কাজ করে চলেছে।

প্রশ্ন 5: একটি প্রতিস্থাপন A06B-6077-H111 ফিট করার পরে, কী পরীক্ষাগুলি নিশ্চিত করে যে মডিউলটি সঠিকভাবে কাজ করছে?

মেশিনটি পাওয়ার অন করুন এবং PSM-11 এর ফ্রন্ট প্যানেল ইন্ডিকেটর পর্যবেক্ষণ করুন — স্বাভাবিক অপারেশনে পাওয়ার প্রয়োগের কয়েক সেকেন্ডের মধ্যে একটি স্থির স্ট্যাটাস ইন্ডিকেশন দেখানো উচিত, DC বাস প্রি-চার্জ সম্পন্ন হওয়ার পরে। নিশ্চিত করুন যে PSM ডিসপ্লেতে বা CNC এর সার্ভো অ্যালার্ম স্ক্রিনে কোনো অ্যালার্ম দেখা যাচ্ছে না।

SVM মডিউল স্ট্যাটাস ডিসপ্লেতে প্রত্যাশিতভাবে DC বাস ভোল্টেজ দেখা যাচ্ছে কিনা তা যাচাই করুন। যদি সমস্ত স্ট্যাটাস ইন্ডিকেটর স্বাভাবিক থাকে, তবে মেশিনটিকে স্বয়ংক্রিয় চক্রে ফিরিয়ে আনার আগে সার্ভো লুপ অপারেশন নিশ্চিত করার জন্য ধীর ম্যানুয়াল জগ-এ প্রতিটি অ্যাক্সিস চালান।

প্রি-রিপ্লেসমেন্ট অ্যালার্ম কোডটি নথিভুক্ত করুন এবং নিশ্চিত করুন যে এটি পুনরাবৃত্তি হচ্ছে না।
