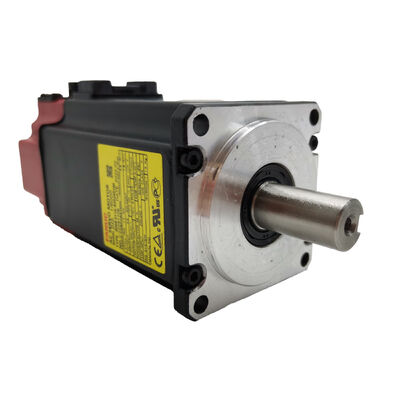

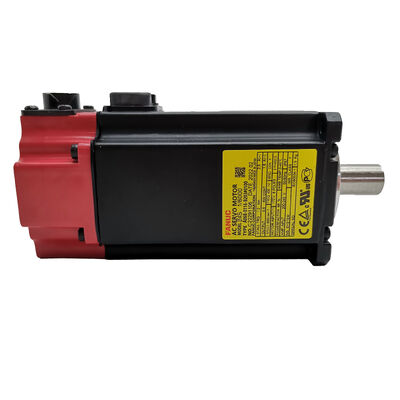

ফ্যানুক এসি সার্ভো মোটর বিস ১/৬০০০ A06B-0116-B203#0100 A06B0116B203#0100 A06B-0116-B203#0100 A06B-0116-B203/0100

Fanuc A06B-0116-B203#0100 — βiS 1/6000 সিল করা এসি সার্ভো মোটর, 6,000 RPM, IP67, কী সহ শ্যাফট, অ্যাবসোলিউট এনকোডার

পণ্যের সংক্ষিপ্ত বিবরণ

পার্ট নম্বর: A06B-0116-B203#0100

এছাড়াও খোঁজা হয়েছে: A06B0116B203, FANUC A06B-0116-B203#0100, Fanuc A06B0116B2030100

মোটর মডেল: βiS 1/6000 (Beta iS 1/6000)

শ্রেণীবিভাগ: Fanuc Beta iS সিরিজ সিল করা এসি ব্রাশলেস সার্ভো মোটর — 1.2 Nm স্টল টর্ক, 6,000 rpm সর্বোচ্চ গতি, কীওয়ে সহ সরল শ্যাফট, ব্রেক নেই, B64iA অ্যাবসোলিউট এনকোডার, IP67 সিল করা

প্রযুক্তিগত বৈশিষ্ট্য

βiS কোথায় ফিট করে — এবং কেন এটি বিদ্যমান

এই মোটরটি নির্দিষ্ট করার বা সোর্সিং করার আগে, এটি বোঝা সহায়ক যে Fanuc βiS সিরিজ আরও ব্যাপকভাবে আলোচিত αiS এবং αiF পরিবারের তুলনায় কোথায় অবস্থিত। পার্থক্য কেবল আকার বা টর্ক আউটপুটের বিষয় নয় — এটি প্রতিটি পণ্য লাইনের পিছনের নকশার দর্শনের বিষয়।

αiS এবং αiF মোটরগুলি সর্বোচ্চ স্তরের সার্ভো পারফরম্যান্সের জন্য তৈরি করা হয়েছিল: সর্বোচ্চ ফিডব্যাক রেজোলিউশন (1,000,000 ppr), ন্যূনতম কগিং, অপ্টিমাইজড সার্ভো ব্যান্ডউইথ, এবং চাহিদাপূর্ণ মাল্টি-অ্যাক্সিস মেশিনিং সেন্টার এবং ফাইভ-অ্যাক্সিস অ্যাপ্লিকেশনে পিক পজিশন লুপ নির্ভুলতা। এগুলি প্রিমিয়াম-টিয়ার উপাদান যা সেই অনুযায়ী দাম নির্ধারণ করা হয় এবং যে মেশিনগুলিতে সেই পারফরম্যান্স স্তরগুলি প্রয়োজন এবং ন্যায়সঙ্গত হয় সেগুলিতে নির্দিষ্ট করা হয়।

The βiS (Beta iS) সিরিজ একটি ভিন্ন অবস্থান নেয়। একই Fanuc সিরিয়াল এনকোডার ইকোসিস্টেমের উপর নির্মিত এবং Fanuc αi-জেনারেশন সিএনসি প্ল্যাটফর্মের সাথে সামঞ্জস্যপূর্ণ, βiS মোটরগুলি এমন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যেখানে সলিড সার্ভো পারফরম্যান্স গুরুত্বপূর্ণ কিন্তু αiS/αiF পারফরম্যান্স এনভেলপের চরম প্রান্তের প্রয়োজন নেই — কমপ্যাক্ট ড্রিল-ট্যাপ সেন্টার, গ্যাং-টুল লেদ, সিলিন্ড্রিক্যাল গ্রাইন্ডার, ছোট মেশিনিং সেন্টার এবং খরচ-অপ্টিমাইজড অটোমেশন সরঞ্জাম। βiS αi সিরিজের 1,000,000 ppr এর পরিবর্তে 64,000 ppr এ B64iA এনকোডার ব্যবহার করে — একটি রেজোলিউশন পার্থক্য যা আল্ট্রা-প্রিসিশন কন্টোরিং অ্যাক্সিসে অর্থপূর্ণ কিন্তু βiS মোটরগুলি প্রধানত যে পয়েন্ট-টু-পয়েন্ট এবং একক-অ্যাক্সিস অপারেশনগুলিতে কাজ করে সেগুলিতে প্রায় অপ্রাসঙ্গিক।

A06B-0116-B203#0100 হল 1.2 Nm / 6,000 rpm মডেল — βiS 1 ফ্রেমের এন্ট্রি পয়েন্ট — এবং #0100 সাফিক্স সম্পূর্ণ IP67 সিল করা ভ্যারিয়েন্টকে নির্দেশ করে। সেই সিলিং আপগ্রেড, বেস মোটর পারফরম্যান্স নয়, যা এই নির্দিষ্ট কনফিগারেশনটিকে স্ট্যান্ডার্ড B203 থেকে আলাদা করে।

IP67 সিল করা — #0100 সাফিক্স আসলে কী সরবরাহ করে

প্রতিটি A06B-0116-B203#0100 IP67 সুরক্ষা বহন করে — #0100 সাফিক্স দ্বারা নিশ্চিত করা হয়েছে যা এটিকে স্ট্যান্ডার্ড IP65 থেকে বেস B203 থেকে আলাদা করে। IP65 এবং IP67 এর মধ্যে পার্থক্যটি ছোট নয় যখন মোটরটি একটি মেশিন টুলের অ্যাক্সিসে থাকে।

IP65 ধুলো প্রবেশ এবং নির্দেশিত জলের জেট থেকে সুরক্ষা প্রদান করে — বেশিরভাগ সিএনসি পরিবেশের জন্য পর্যাপ্ত যেখানে মোটরটি কাটিং জোন থেকে দূরে মাউন্ট করা হয় এবং প্রধানত কুল্যান্ট মিস্ট এবং মাঝে মাঝে স্প্ল্যাশের সংস্পর্শে আসে।

IP67 আরও এগিয়ে যায়: ত্রিশ মিনিট পর্যন্ত এক মিটার গভীরতায় জলে অস্থায়ী নিমজ্জন থেকে সুরক্ষা। মেশিন টুলের শর্তে, এর মানে হল যে মোটরটি সরাসরি কুল্যান্ট ফ্লাড, উচ্চ-চাপের কুল্যান্ট স্প্রে যা মোটরের বডিতে পৌঁছায়, মোটরের মাউন্টিং পকেটে কুল্যান্ট জমা হওয়া এবং কুল্যান্ট মোটরের হাউজিংয়ে প্রবেশ করে উইন্ডিং বা এনকোডারে পৌঁছানো ছাড়াই আক্রমনাত্মক ওয়াশ-ডাউন পরিষ্কার সহ্য করে।

যে মেশিনগুলিতে βiS 1/6000 এমন অবস্থানে মাউন্ট করা হয় যা নিয়মিত কুল্যান্টের সংস্পর্শে আসে — একটি কমপ্যাক্ট মেশিনিং সেন্টারের ভিতরে একটি Z-অ্যাক্সিস ড্রাইভ, কাটিং জোনের কাছাকাছি একটি গ্যাং-টুল লেথের উপর একটি X-অ্যাক্সিস মোটর, বা যেকোনো অ্যাক্সিস যেখানে মোটরটি কুল্যান্ট স্ট্রিম থেকে শারীরিকভাবে রক্ষা করা যায় না — সেখানে IP67 সঠিক স্পেসিফিকেশন। IP67 পরিবেশে IP65 নির্দিষ্ট করা হল মোটরের ধীরে ধীরে সিল ডিগ্রেডেশন থেকে বেঁচে থাকার বাজি, যা এটি সময়ের সাথে সাথে হারাবে।

The 14mm শ্যাফট OD কীওয়ে সহ এবং IP67 সিল করা হাউজিং এই মোটরের সম্পূর্ণ বাহ্যিক ইন্টারফেস হিসাবে একসাথে কাজ করে। শ্যাফট জ্যামিতি βiS 1 ফ্রেমের মধ্যে স্ট্যান্ডার্ডাইজড এবং এই মোটরটি নির্দিষ্ট করা মেশিনগুলিতে ফিট করা কাপলিং হাবগুলির সাথে মেলে।

6,000 RPM সর্বোচ্চ গতি — উচ্চ-চক্র অ্যাপ্লিকেশনের জন্য αiF 1/5000 এর চেয়ে বেশি

Fanuc αiF 1/5000 মোটরগুলির সাথে A06B-0116-B203#0100 তুলনা করার সময় কারো জন্য একটি উল্লেখযোগ্য বিবরণ: βiS 1/6000 6,000 rpm এ শীর্ষে পৌঁছায়, যখন αiF 1/5000 পরিবার 5,000 rpm এ সীমাবদ্ধ থাকে। কিছু অ্যাপ্লিকেশনে — বিশেষ করে কমপ্যাক্ট টুলিং এবং ঘন ঘন স্টার্ট-স্টপ অ্যাক্সিস মুভমেন্ট সহ উচ্চ-গতির ড্রিল-ট্যাপ সাইকেল ওয়ার্ক — এই 1,000 rpm সিলিং পার্থক্য সরাসরি ছোট-স্ট্রোক মুভগুলিতে ছোট অ্যাক্সিস ট্র্যাভার্স টাইমগুলিতে অনুবাদ করে।

6,000 rpm এ 5 মিমি পিচ বল স্ক্রুতে সরাসরি কাপলিংয়ে, অ্যাক্সিস 30 মিটার/মিনিটে ট্র্যাভার্স করে। একটি কমপ্যাক্ট মেশিনিং সেন্টারে যেখানে দ্রুত ট্র্যাভার্স গতি স্বল্প-দূরত্বের টুল অ্যাপ্রোচ এবং রিট্র্যাক্ট মুভগুলিতে সাইকেল টাইম সীমাবদ্ধ করে, 5,000 rpm এর উপরে অতিরিক্ত হেডরুম উচ্চ-চক্রের কাজে নন-কাটিং টাইম কমিয়ে দেয়। এটি ড্রিল-ট্যাপ এবং হালকা মিলিং অপারেশনের জন্য একটি বাস্তব অ্যাপ্লিকেশন সুবিধা, একটি স্পেসিফিকেশন বিবরণ নয় যার কোনও ব্যবহারিক পরিণতি নেই।

একই সময়ে, 1.2 Nm স্টল টর্ক এই গতির পরিসরের জন্য সঠিক জোড়া — মোটরটি দ্রুত, হালকা-লোড পজিশনিংয়ের জন্য অপ্টিমাইজ করা হয়েছে, টেকসই উচ্চ-টর্ক কাটিংয়ের জন্য নয়। যে অ্যাপ্লিকেশনগুলিতে ভারী বাধাযুক্ত কাটিং লোডের অধীনে টেকসই টর্কের প্রয়োজন হয় সেগুলিতে গতি রেটিং নির্বিশেষে বৃহত্তর মোটর দ্বারা আরও ভালভাবে পরিবেশন করা হয়।

B64iA অ্যাবসোলিউট এনকোডার: 1M ppr প্রাইস ট্যাগ ছাড়াই পজিশন রিটেনশন

The B64iA A06B-0116-B203#0100 এ লাগানো একটি সিরিয়াল অ্যাবসোলিউট এনকোডার যা প্রতি রেভোলিউশনে 64,000 পালস সরবরাহ করে — একটি রেজোলিউশন যা αiS/αiF সিরিজের 1,000,000 ppr A1000 এর তুলনায় সামান্য মনে হতে পারে, তবে এই মোটরটি যে অ্যাপ্লিকেশনগুলিতে কাজ করে তার প্রেক্ষাপটে, এটি সম্পূর্ণ পর্যাপ্ত পজিশন লুপ কোয়ালিটি সরবরাহ করে।

অ্যাবসোলিউট অপারেশন মানে পাওয়ার-আপে কোনও হোমিং নেই। মাল্টি-টার্ন শ্যাফট পজিশন পাওয়ার-অফ জুড়ে Fanuc βi সিরিজ সার্ভো অ্যামপ্লিফায়ারের ব্যাকআপ ব্যাটারির মাধ্যমে সংরক্ষিত থাকে। সিএনসি পাওয়ার আপ করার প্রতিটি সময়, অ্যাক্সিস কোঅর্ডিনেট কোনও রেফারেন্স-রিটার্ন মুভমেন্ট ছাড়াই অবিলম্বে উপলব্ধ। যে মেশিনগুলি শিফটের মধ্যে পাওয়ার সাইকেল করে বা অ্যালার্ম ইভেন্ট থেকে পুনরুদ্ধার করে, এই অপারেশনাল আচরণটি ইনক্রিমেন্টাল এনকোডার সিস্টেমগুলির জন্য প্রয়োজনীয় স্টার্টআপ হোমিং সিকোয়েন্সকে বাদ দেয় — একটি বাস্তব সময় সাশ্রয় যা প্রতিটি প্রোডাকশন ডে জুড়ে জমা হয়।

5 মিমি পিচ বল স্ক্রুতে প্রতি রেভোলিউশনে 64,000 কাউন্টে, পজিশন লুপ প্রায় 78 ন্যানোমিটার রেজোলিউশন প্রতি কাউন্টে বন্ধ হয়। βiS 1/6000 সাধারণত যে পজিশনিং কাজগুলি পরিচালনা করে — হোল-পজিশন ড্রিলিং, ট্যাপ অ্যাপ্রোচ এবং রিট্র্যাক্ট সাইকেল, গ্যাং লেথে গ্যাং-টুল পজিশনিং — এই রেজোলিউশনটি অপারেশনগুলি যে সহনশীলতা তৈরি করে তার জন্য যথেষ্টর চেয়ে বেশি।

B64iA একই Fanuc সিরিয়াল এনকোডার প্রোটোকলের মাধ্যমে যোগাযোগ করে যা βi অ্যামপ্লিফায়ার সিরিজ দ্বারা ব্যবহৃত হয়, এটিকে কোনও ইন্টারফেস অ্যাডাপ্টেশন ছাড়াই Fanuc βi ড্রাইভ সিস্টেমে সম্পূর্ণরূপে একীভূত করে। ব্যাটারি রক্ষণাবেক্ষণঅন্যান্য Fanuc অ্যাবসোলিউট এনকোডার সিস্টেমের মতো একই শৃঙ্খলা অনুসরণ করে: সিএনসি কম ব্যাটারি অ্যালার্ম জারি করলে সার্ভো অ্যামপ্লিফায়ারে ব্যাকআপ ব্যাটারি প্রতিস্থাপন করুন। সম্পূর্ণভাবে শেষ হওয়া পর্যন্ত চালানো কাউন্টার রিসেট করে এবং একবারের জন্য পুনরায়-রেফারেন্সিংয়ের প্রয়োজন হয়।

কীওয়ে সহ সরল শ্যাফট: ছোট-ফ্রেম মোটরে নিরাপদ টর্ক ট্রান্সমিশন

A06B-0116-B203#0100 এর 14 মিমি সরল শ্যাফট কীওয়ে সহ এই মোটরটি নির্দিষ্ট করা মেশিনগুলিতে ফিট করা কাপলিং হাবগুলির জন্য সঠিক কাপলিং ইন্টারফেস। 1.2 Nm স্টল টর্কে, কী শুধুমাত্র ঘর্ষণ ক্ল্যাম্পিংয়ের উপর নির্ভর না করে ইতিবাচক যান্ত্রিক এনগেজমেন্টের মাধ্যমে টর্ক প্রেরণ করে — ঘন ঘন বিপরীত হওয়া অ্যাক্সিসগুলির জন্য গুরুত্বপূর্ণ এবং যেখানে কম্পন একটি ঘর্ষণ-শুধুমাত্র কাপলিংকে সময়ের সাথে সাথে আলগা করে দিতে পারে।

The 14mm শ্যাফট OD βiS 1 ফ্রেমের জন্য নির্দিষ্ট। এটি একই পাওয়ার রেটিংয়ের αiF এবং αiS মোটরগুলির শ্যাফট ব্যাসের চেয়ে ছোট, যা βiS এর আরও কমপ্যাক্ট ফিজিক্যাল এনভেলপকে প্রতিফলিত করে। এই ফিজিক্যাল পার্থক্য মানে হল যে বৃহত্তর Fanuc মোটর পরিবারের কাপলিং হাবগুলি βiS 1 এ স্থানান্তরিত হয় না — হাব বোর এই মোটরের 14 মিমি শ্যাফট ব্যাসের জন্য নির্দিষ্ট হতে হবে।

যেহেতু A06B-0116-B203#0100 এ কোনও ব্রেক নেই(B203 ডেজিগনেশন দ্বারা নিশ্চিত), মোটর প্রতিস্থাপনের সময় কাপলিং হাব স্থানান্তর পদ্ধতি সহজ: একটি সঠিক গিয়ার পুলার ব্যবহার করে হাবটি সরান, কী এবং কীওয়ে অক্ষত আছে কিনা তা নিশ্চিত করুন, নতুন মোটর ফিট করুন, কী এনগেজ করে হাবটি পুনরায় ইনস্টল করুন এবং কাপলিং প্রস্তুতকারকের টর্ক স্পেসিফিকেশন অনুযায়ী সুরক্ষিত করুন। নো-ব্রেক কনফিগারেশন মোটর বডিকে ছোট এবং হালকা রাখে, যা কমপ্যাক্ট মেশিনগুলিতে একটি বাস্তব প্যাকেজিং সুবিধা যেখানে মোটরের অ্যাক্সেস সীমাবদ্ধ এবং হেডস্পেস সীমিত।

অ্যামপ্লিফায়ার এবং সিএনসি সামঞ্জস্যতা

A06B-0116-B203#0100 Fanuc βi সিরিজ সার্ভো অ্যামপ্লিফায়ার (βiSV)এর সাথে কাজ করে। βiSV অ্যামপ্লিফায়ার মডিউলগুলি βiS মোটর পরিবারের জন্য ডিজাইন করা কমপ্যাক্ট, খরচ-অপ্টিমাইজড ড্রাইভ ইউনিট — αiSV মডিউলগুলির চেয়ে প্যানেল ফুটপ্রিন্টে ছোট এবং সেই অনুযায়ী কম কারেন্ট রেটিং, যা βiS মোটরের মাঝারি পাওয়ার ক্লাসের সাথে মেলে।

সামঞ্জস্যপূর্ণ সিএনসি প্ল্যাটফর্মগুলির মধ্যে রয়েছে Fanuc সিরিজ 0i-D, 0i-F, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B, এবং 32i। মোটর এবং অ্যামপ্লিফায়ার αi এবং βi পণ্য পরিবার জুড়ে ব্যবহৃত একই Fanuc সিরিয়াল লিঙ্ক আর্কিটেকচারের মাধ্যমে যোগাযোগ করে — βiSV এবং αiSV এর মধ্যে পার্থক্যটি মোটর প্যারামিটার সেট এবং কারেন্ট রেটিংয়ে নিহিত, সিএনসি-টু-অ্যামপ্লিফায়ার যোগাযোগ প্রোটোকলে নয়।

এই মোটরটি প্রতিস্থাপন হিসাবে ফিট করার সময়, সিএনসি অ্যাক্সিস প্যারামিটারগুলি Fanuc এর সার্ভো প্যারামিটার ডেটাবেস থেকে βiS 1/6000 মোটর টাইপের জন্য সেট করা আছে কিনা তা নিশ্চিত করুন। আরও সাম্প্রতিক সিএনসি সংস্করণগুলিতে, B64iA এনকোডার ডেটার মাধ্যমে মোটর টাইপ অটো-ডিটেকশন স্বয়ংক্রিয়ভাবে প্যারামিটারগুলি পপুলেট করতে পারে — প্রোডাকশন চালানোর আগে প্রত্যাশিত কনফিগারেশনের বিরুদ্ধে ফলাফল যাচাই করুন।

A06B-0116-B203 সিরিজ ভ্যারিয়েন্ট

#0100 সাফিক্স হল বেস B203 থেকে একমাত্র কনফিগারেশন পার্থক্য — IP65 এর পরিবর্তে IP67 সিলিং। টর্ক, গতি, এনকোডার এবং শ্যাফট জ্যামিতি অভিন্ন। যখন মোটরের মাউন্টিং পরিবেশ সরাসরি কুল্যান্ট এক্সপোজার জড়িত তখন #0100 নির্দিষ্ট করুন; স্ট্যান্ডার্ড সুরক্ষিত পরিবেশের জন্য বেস B203।

সাধারণ অ্যাপ্লিকেশন

কমপ্যাক্ট সিএনসি মেশিনিং সেন্টার এবং ড্রিল-ট্যাপ সেন্টার।ছোট-ফর্ম্যাট ভার্টিকাল মেশিনিং সেন্টার এবং ড্রিল-ট্যাপ মেশিনে ফিড অ্যাক্সিস ড্রাইভ যেখানে βiS 1 ফ্রেম যান্ত্রিক প্যাকেজিং সীমাবদ্ধতাগুলির সাথে ফিট করে এবং 6,000 rpm সিলিং কম সাইকেল টাইমে স্বল্প-স্ট্রোক মুভমেন্টে দ্রুত অ্যাক্সিস ট্র্যাভেল সমর্থন করে।

গ্যাং-টুল সিএনসি লেদ।গ্যাং-টুল টার্নিং মেশিনে X এবং Z অ্যাক্সিস ড্রাইভ যেখানে ছোট মোটরের এনভেলপ একটি প্যাকেজিং প্রয়োজনীয়তা, IP67 সিলিং কুল্যান্ট-জোন নৈকট্য পরিচালনা করে, এবং অ্যাবসোলিউট এনকোডার পাওয়ার-আপের পরে টারেট এবং স্লাইড পজিশনিং সহজ করে।

সিএনসি সিলিন্ড্রিক্যাল গ্রাইন্ডার।সিএনসি সিলিন্ড্রিক্যাল এবং ইন্টারনাল গ্রাইন্ডিং মেশিনে ফিড অ্যাক্সিস ড্রাইভ যেখানে βiS 1/6000 ফ্রেম সাইজ কমপ্যাক্ট হুইল-হেড এবং ওয়ার্ক-হেড অ্যাক্সিস ডিজাইনগুলির সাথে ফিট করে, এবং অ্যাবসোলিউট এনকোডার গ্রাইন্ডিং সাইকেলগুলির মধ্যে মেশিন পাওয়ার আপ করার পরে তাৎক্ষণিক পজিশন রিকল সমর্থন করে।

খরচ-অপ্টিমাইজড অটোমেশন এবং হ্যান্ডলিং অ্যাক্সিস।Fanuc-নিয়ন্ত্রিত অটোমেশন সরঞ্জাম, পার্টস-হ্যান্ডলিং সিস্টেম এবং সেকেন্ডারি মেশিন অ্যাক্সিসে পজিশনিং অ্যাক্সিস যেখানে βiSV অ্যামপ্লিফায়ার এবং βiS মোটর কম্বিনেশন αiS/αiF প্ল্যাটফর্মের চেয়ে কম সিস্টেমে নির্ভরযোগ্য ক্লোজড-লুপ সার্ভো পারফরম্যান্স সরবরাহ করে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: βiS 1/6000 এবং একটি Fanuc αiF 1/5000 এর মধ্যে একই পাওয়ার আউটপুটে ব্যবহারিক পার্থক্য কী?

উভয়ই একই স্টল টর্ক স্তরে 0.5 কিলোওয়াট আউটপুট সরবরাহ করে, তবে তিনটি পার্থক্য বাস্তবে গুরুত্বপূর্ণ। প্রথমত, সর্বোচ্চ গতি: βiS 1/6000 αiF এর 5,000 rpm এর বিপরীতে 6,000 rpm এ পৌঁছায় — কমপ্যাক্ট অ্যাক্সিসে উচ্চ-গতির ট্র্যাভার্সের জন্য একটি সুবিধা। দ্বিতীয়ত, এনকোডার রেজোলিউশন: βiS 64,000 ppr এ B64iA ব্যবহার করে; αiF 1,000,000 ppr এ A1000 ব্যবহার করে — αiF কন্টোরিং এবং সারফেস ফিনিশ কোয়ালিটিতে চাহিদাপূর্ণ নির্ভুল কাজের জন্য জয়ী হয়। তৃতীয়ত, সিস্টেম খরচ: βiSV অ্যামপ্লিফায়ার αiSV এর চেয়ে কম ব্যয়বহুল। ড্রিল-ট্যাপ, গ্যাং-টুল এবং স্ট্যান্ডার্ড সিএনসি পজিশনিংয়ের জন্য, βiS হল আরও সাশ্রয়ী পছন্দ; উচ্চ-নির্ভুল কন্টোরিং বা চাহিদাপূর্ণ ফাইভ-অ্যাক্সিস কাজের জন্য, αiF সঠিক স্পেসিফিকেশন।

প্রশ্ন ২: #0100 সাফিক্স কি এই মোটরের বেস B203 থেকে ভিন্ন পারফরম্যান্স স্পেক্স আছে বলে বোঝায়?

না — #0100 সাফিক্স শুধুমাত্র IP65 থেকে IP67 পর্যন্ত সিলিং লেভেল পরিবর্তন করে। স্টল টর্ক (1.2 Nm), সর্বোচ্চ গতি (6,000 rpm), শ্যাফট টাইপ (কী সহ সরল, 14mm), এনকোডার (B64iA অ্যাবসোলিউট), এবং ব্রেক কনফিগারেশন (কোনোটিই নয়) B203 এবং B203#0100 এর মধ্যে অভিন্ন। IP67 সিলিং হল একমাত্র পার্থক্য, এবং এটি বিশেষভাবে সেই ইনস্টলেশনগুলির জন্য বিদ্যমান যেখানে মোটরটি সরাসরি কুল্যান্ট এক্সপোজার, ফ্লাডিং, বা উচ্চ-চাপের স্প্রে এর সংস্পর্শে আসে যা শেষ পর্যন্ত IP65 সিল ভেদ করবে।

প্রশ্ন ৩: এই মোটরের কি প্রতিটি সিএনসি পাওয়ার-আপে একটি রেফারেন্স-রিটার্ন (হোমিং) সাইকেল প্রয়োজন?

না। B64iA একটি সিরিয়াল অ্যাবসোলিউট এনকোডার — মাল্টি-টার্ন শ্যাফট পজিশন পাওয়ার-অফ জুড়ে Fanuc βi সার্ভো অ্যামপ্লিফায়ারের ব্যাকআপ ব্যাটারির মাধ্যমে সংরক্ষিত থাকে। যখন সিএনসি পাওয়ার আপ করে, তখন অ্যাক্সিস কোঅর্ডিনেট কোনও হোমিং মুভমেন্ট ছাড়াই অবিলম্বে জানা যায়। এটি βiS মোটর পরিবারের একটি মূল অপারেশনাল সুবিধা যা পুরানো ইনক্রিমেন্টাল এনকোডার সিস্টেমের উপর। সিএনসি কম ব্যাটারি অ্যালার্ম জারি করলে অ্যামপ্লিফায়ারের ব্যাকআপ ব্যাটারি দ্রুত প্রতিস্থাপন করুন — ব্যাটারি সম্পূর্ণভাবে শেষ হতে দিলে মাল্টি-টার্ন কাউন্টার রিসেট হয় এবং একবারের জন্য পুনরায়-রেফারেন্সিং পদ্ধতি প্রয়োজন হয়।

প্রশ্ন ৪: A06B-0116-B203#0100 এর জন্য কোন Fanuc অ্যামপ্লিফায়ার প্রয়োজন?

এই মোটরের জন্য Fanuc βi সিরিজ সার্ভো অ্যামপ্লিফায়ার (βiSV) প্রয়োজন। βiSV ইউনিটগুলি βiS মোটর পরিবারের জন্য বিশেষভাবে ডিজাইন করা কমপ্যাক্ট ড্রাইভ মডিউল, যার কারেন্ট রেটিং βiS পাওয়ার ক্লাসের সাথে মেলে। সামঞ্জস্যপূর্ণ সিএনসি প্ল্যাটফর্মগুলির মধ্যে রয়েছে Fanuc সিরিজ 0i-D, 0i-F, 16i, 18i, 21i, 30i, এবং 31i। মোটরটি αiSV অ্যামপ্লিফায়ারগুলির সাথে সামঞ্জস্যপূর্ণ নয় (যা αiS/αiF মোটরগুলির জন্য আকার এবং প্যারামিটারাইজড) বা β সিরিজ নন-i অ্যামপ্লিফায়ারগুলির সাথে নয়। ইনস্টলেশনের পরে সর্বদা অ্যাক্সিস প্যারামিটার সেটটি βiS 1/6000 মোটর টাইপের সাথে মেলে কিনা তা নিশ্চিত করুন।

প্রশ্ন ৫: B203 সাফিক্স কোনও ব্রেক নির্দেশ করে — এটি কি সমস্ত অ্যাক্সিস টাইপের জন্য নিরাপদ?

নো-ব্রেক কনফিগারেশন অনুভূমিক অ্যাক্সিস এবং যে কোনও অ্যাক্সিসের জন্য সঠিক এবং নিরাপদ যেখানে শ্যাফট ঘূর্ণনের দিকে কোনও নেট মাধ্যাকর্ষণ শক্তি কাজ করে না। এই অ্যাক্সিসগুলিতে, βiSV সার্ভো অ্যামপ্লিফায়ারের সার্ভো লক অ্যামপ্লিফায়ার সক্রিয় থাকাকালীন পজিশন বজায় রাখে, এবং অ্যাক্সিস সার্ভো-অফ এ অনুভূমিক সমতলে ড্রিপ্ট করে না। উল্লম্ব অ্যাক্সিস বা ঢালু ফিডের জন্য যেখানে মোটরকে সার্ভো-অফ এ মাধ্যাকর্ষণ লোড ধরে রাখতে হবে — যখন অ্যামপ্লিফায়ার পাওয়ার ডাউন, ত্রুটিপূর্ণ, বা ই-স্টপে থাকে — একটি ব্রেকযুক্ত মোটর ভ্যারিয়েন্ট প্রয়োজন। এই সিরিজের ব্রেক-সজ্জিত সমতুল্য হল A06B-0116-B576 (24V স্প্রিং ব্রেক, কী সহ সরল শ্যাফট, একই এনকোডার এবং সিলিং বিকল্প)। উল্লম্ব অ্যাক্সিস অ্যাপ্লিকেশনে যা মূলত একটি ব্রেকযুক্ত মোটরের জন্য ডিজাইন করা হয়েছিল সেখানে কখনই নো-ব্রেক B203 ফিট করবেন না।
