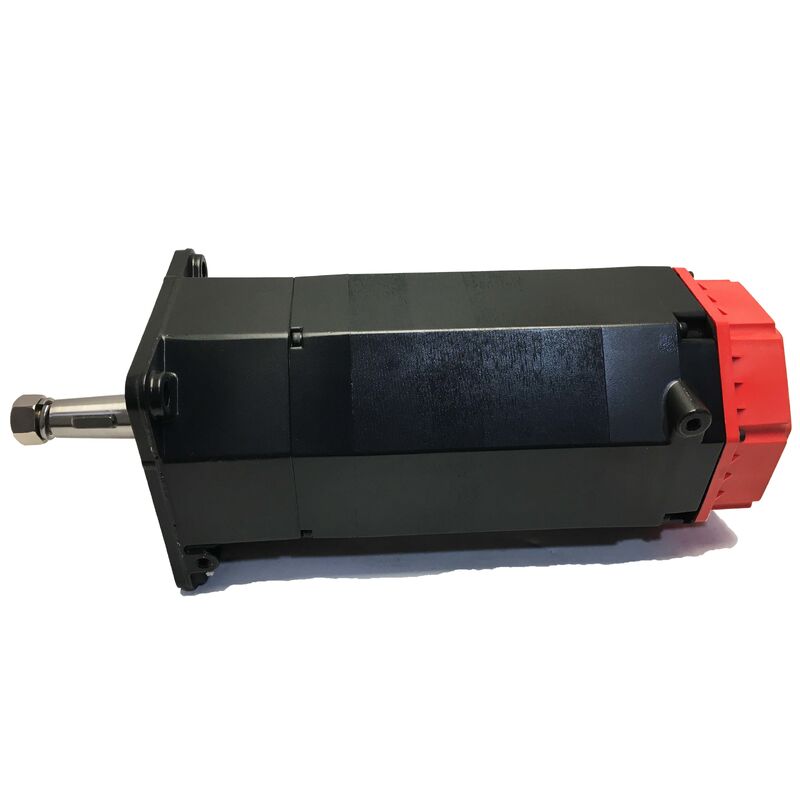

Fanuc A06B-0113-B077 এসি সার্ভো মোটর ¢ Beta B0.5/3000, সোজা কীড শ্যাফ্ট, i32b ইনক্রিমেন্টাল এনকোডার

পণ্যের সংক্ষিপ্ত বিবরণ

পার্ট নম্বরঃA06B-0113-B077

এছাড়াও অনুসন্ধান করা হয়েছে:A06B0113B077, FANUC A06B-0113-B077, FANUC A06B0113B077

মোটর মডেল:বিটা বি০.৫/৩০০০

সিরিজ:ফ্যানুক বিটা সিরিজ এসি ব্রাশহীন সার্ভো মোটরশ্রেণীবিভাগঃফ্যানুক বিটা সিরিজ এসি সার্ভো মোটর ০.২ কেডব্লিউ, ৩০০০ আরপিএম সর্বোচ্চ গতি, কীওয়ে সহ সোজা শাফ্ট, কোনও ব্রেক নেই, আই৩২বি ইনক্রিমেন্টাল এনকোডার, আইপি 65

টেকনিক্যাল স্পেসিফিকেশন

ফ্যানুক বিটা সিরিজ ∙ কমপ্যাক্ট, খরচ কার্যকর অক্ষের জন্য বিশেষভাবে নির্মিত

ফ্যানুক মোটর ক্যাটালগ তার সার্ভো মোটরকে পারফরম্যান্স স্তরে সংগঠিত করে,এবং বুঝতে যেখানে বিটা সিরিজ ফিট ব্যাখ্যা করতে সাহায্য করে কেন এই মোটর আরো বিশিষ্ট αiS এবং αiF পরিবারের পাশে বিদ্যমান.

আলফা আই সিরিজের মোটর ∙ αiS, αiF, αiF HV ∙ সর্বোচ্চ সার্ভো পারফরম্যান্সের জন্য ডিজাইন করা হয়েছে: সর্বোচ্চ এনকোডার রেজোলিউশন, সংকীর্ণ সার্ভো ব্যান্ডউইথ,এবং সুনির্দিষ্ট পাঁচ-অক্ষের যন্ত্রপাতি কেন্দ্রগুলির প্রয়োজনীয় অবস্থানগত নির্ভুলতাএটি সঠিক মোটর যেখানে পারফরম্যান্স প্রাথমিক স্পেসিফিকেশন।

দ্যবিটা সিরিজ একটি ভিন্ন নকশা সংক্ষিপ্ত দখলএকই Fanuc βi এম্প্লিফায়ার প্ল্যাটফর্মে নির্মিত এবং একই সিএনসি প্রজন্মের সাথে সামঞ্জস্যপূর্ণ, বিটা মোটরগুলি অক্ষের জন্য ডিজাইন করা হয়েছে যেখানে কঠিন, reliable servo operation matters but the extreme performance ceiling of the Alpha i series is not required — and where the system cost of using an αiSV amplifier and αiS/αiF motor would not be justified by the application.

ছোট মেশিন সেন্টার, কম্প্যাক্ট সিএনসি টার্ন, গ্যাং টুল টার্নিং মেশিন, বৃহত্তর সরঞ্জামগুলিতে দ্বিতীয় সহায়ক অক্ষ,এবং খরচ সংবেদনশীল অটোমেশন প্ল্যাটফর্ম যেখানে বিটা সিরিজ তার জায়গা অর্জন.B0.5/3000বেটা রেঞ্জের নীচে এই অ্যাপ্লিকেশনগুলির প্রয়োজনীয় পারফরম্যান্স প্রোফাইলটি সরবরাহ করেঃ একটি কম্প্যাক্ট, হালকা মোটর, একটি ধ্রুবক 3,000 rpm সিলিং এবং 0.2 kW আউটপুট সহ,একটি βiSV এম্প্লিফায়ারের মাধ্যমে একটি 200V ইনভার্টার সরবরাহ থেকে চলমান, এই শ্রেণীর মেশিনগুলি উত্পাদন করার জন্য ডিজাইন করা হয়েছে এমন tolerances এবং পৃষ্ঠের সমাপ্তির জন্য পর্যাপ্ত বন্ধ লুপ অবস্থান নিয়ন্ত্রণ সরবরাহ করে।

কীওয়ে সহ সোজা শ্যাফ্টঃ একটি কমপ্যাক্ট প্যাকেজে ইতিবাচক টর্ক ট্রান্সমিশন

A06B-0113-B077 একটিমেশিনযুক্ত কীওয়ে সহ সোজা শ্যাফ্টA06B-0113 সিরিজের B0xx উপসর্গ ভেরিয়েন্টগুলিতে ধারাবাহিকভাবে উপস্থিত ST, KEY কনফিগারেশন।

0.2 কিলোওয়াট নামমাত্র আউটপুট এ, এই শ্যাফ্টের মাধ্যমে প্রেরিত টর্ক বিনয়ী। The key's function here is not to carry torque at the limit of its shear capacity — it is to ensure that torque transmission is through positive mechanical engagement rather than relying purely on friction clamping between the hub bore and shaft OD. একটি ছোট servo অক্ষ যে প্রায়ই বিপরীত, লোড দিক নিয়মিত পরিবর্তন, এবং মেশিন কাঠামো থেকে কম্পন অভিজ্ঞতা,একটি ঘর্ষণ-ক্ল্যাম্পড মসৃণ শ্যাফ্ট কাপলিং সময়ের সাথে সাথে আলগা কাজ করতে পারে. কীযুক্ত কনফিগারেশন সম্পূর্ণরূপে এই অবনতির মোড প্রতিরোধ করে।

অন্যান্য Fanuc মোটর পরিবারগুলির বিপরীতে সোজা শ্যাফ্ট জ্যামিতির অর্থ হ'ল কাপলিং হাব ইনস্টলেশন এবং অপসারণ সহজঃ হাবটি শ্যাফ্টের উপরে স্লাইড করে,চাবি সংযুক্ত করা হয়, এবং হাবটি অক্ষীয়ভাবে সুরক্ষিত। অপসারণের জন্য হাবের মুখের উপর একটি টানার প্রয়োজন। কোনও টান বোল্ট নেই, আসনের জন্য কোনও কোপ জ্যামিতি নেই।কমপ্যাক্ট মেশিনে ছোট মোটরের জন্য যেখানে অ্যাক্সেস সীমিত এবং রক্ষণাবেক্ষণ দ্রুত প্রয়োজন, এই সরলতার ব্যবহারিক মূল্য আছে।

যখন A06B-0113-B077 প্রতিস্থাপন হিসাবে ব্যবহার করা হয়, তখন মূল মোটর থেকে সংযোজক হাব পরিবর্তন ছাড়াই নতুনটিতে স্থানান্তরিত হয় √ একই শ্যাফ্ট ব্যাসার্ধ, একই কীওয়ে জ্যামিতি।শুধুমাত্র হার্ডওয়্যার বিবেচনা নিশ্চিত যে হাব এর অক্ষীয় ধারণকারী fastener স্থানান্তর পরে সঠিক স্পেসিফিকেশন পুনরায় tightened হয়.

i32b ইনক্রিমেন্টাল এনকোডারঃ দৈনন্দিন অপারেশনে এর অর্থ কী

দ্যi32bA06B-0113-B077 এ লাগানো একটি32,000 pulse-per-revolution ইনক্রিমেন্টাল এনকোডার√ সিরিয়াল প্রোটোকল, βi সিরিজের সার্ভো এম্প্লিফায়ারকে অবস্থান এবং গতি ফিডব্যাক প্রদান করে।

ইনক্রিমেন্টাল মানে প্রতিটি সিএনসি পাওয়ার-আপের জন্য হোমিং প্রয়োজন।i32b পাওয়ার অফ ইভেন্টের মাধ্যমে শ্যাফ অবস্থান বজায় রাখে না। যখন সিএনসি চালু করা হয়, একটি পালা শুরুতে, একটি অ্যালার্ম পুনরুদ্ধারের পরে, after a planned shutdown — the axis controlled by this motor does not know its position in the machine coordinate system until it executes a reference-return (homing) traverse to find its reference markerশুধুমাত্র রেফারেন্স মার্কার সনাক্ত করার পরেই সিএনসি অক্ষ সমন্বয় নির্ধারণ করে এবং মেশিনটিকে স্বয়ংক্রিয়ভাবে কাজ শুরু করতে দেয়।

মেশিনগুলির জন্য এই মোটরটি সাধারণত √ কমপ্যাক্ট সিএনসি টার্ন, ছোট মেশিনিং সেন্টার,ড্রিল-ট্যাপ মেশিন ️ এই হোমিং আচরণটি স্ট্যান্ডার্ড এবং ইতিমধ্যে মেশিনের স্টার্টআপ সিকোয়েন্সে প্রোগ্রাম করা হয়েছে. এই মেশিনগুলির অপারেটররা রেফারেন্স-রিটার্ন চক্রকে দিনের জন্য মেশিনটি চালু করার স্বাভাবিক অংশ হিসাবে অভ্যস্ত। এটি একটি ত্রুটি বা অভাব নয়;এটি একটি ইনক্রিমেন্টাল এনকোডার সিস্টেমের জন্য প্রত্যাশিত অপারেশনাল আচরণ.

i32b A06B-0113-B077 কে একই B0.5/3000 পরিবারের পরম এনকোডার ভেরিয়েন্ট থেকে আলাদা করে।B075এটি 32000 পিপিআর এ A32B পরম এনকোডার ব্যবহার করে, এটি পাওয়ার-অফ করার সময় অবস্থান ধরে রাখে, হোমিংয়ের প্রয়োজনীয়তা দূর করে, তবে সিস্টেমের ব্যয় বেশি।B077 হ'ল অ্যাপ্লিকেশনগুলির জন্য কম খরচে ইনক্রিমেন্টাল বিকল্প যেখানে হোমিং চক্র গ্রহণযোগ্য এবং এনকোডারটির নিখুঁত অবস্থান-রক্ষণাবেক্ষণ সুবিধা দামের পার্থক্যের মূল্য নয়.

32,000 পিপিআর রেজোলিউশন।একটি 5 মিমি পিচ বল স্ক্রুতে সরাসরি সংযোগে, প্রতি ঘূর্ণন প্রতি 32,000 গণনা প্রতি গণনা প্রতি প্রায় 156 ন্যানোমিটার একটি অবস্থান লুপ রেজোলিউশন দেয়।কমপ্যাক্ট সিএনসি টার্ন এবং ছোট মেশিনিং সেন্টারগুলির অবস্থানের নির্ভুলতার জন্য প্রয়োজনীয়তা, এই রেজোলিউশন এই মেশিনগুলি ধারণ করার জন্য ডিজাইন করা হয়েছে তার জন্য পর্যাপ্ত ফিডব্যাক গুণমান সরবরাহ করে।

কোন ব্রেক নেইঃ অনুভূমিক অক্ষের জন্য স্ট্যান্ডার্ড কনফিগারেশন

B077 বেস নম্বরে রয়েছেকোন ইলেক্ট্রোম্যাগনেটিক ব্রেক নেই. স্থিতি স্থির স্থানে βi সার্ভো এম্প্লিফায়ারের সার্ভো ব্লক দ্বারা বজায় রাখা হয়, অবস্থান লুপ সক্রিয়, i32b প্রতি ঘূর্ণি অবিচ্ছিন্নভাবে 32,000 গণনা ফিডিং,এবং কমান্ড শ্যাফ্ট কোণে সংশোধন amplifier.

B0.5/3000 সাধারণত যে অনুভূমিক অক্ষ এবং কম কুলুঙ্গি ফিড অক্ষগুলি পরিবেশন করে, সার্ভো লকটি এম্প্লিফায়ার সক্রিয় থাকাকালীন নির্ভরযোগ্য অবস্থান ধরে রাখে।কোন ড্রাইভ কমান্ড অবস্থানের মধ্যে যখন servo সক্রিয় হয়.

ব্রেক-বিহীন কনফিগারেশন মোটরটিকে কমপ্যাক্ট এবং হালকা রাখে যা মোটর এনভেলভের সাথে ডিজাইন করা মেশিনগুলির জন্য উপযুক্ত। এটি মেশিনের বৈদ্যুতিক প্যানেলকে সহজ করে তোলেঃকোন 24 ভি ব্রেক সার্কিট নেই, কোন ব্রেক রিলে, কোন ব্রেক টাইমিং স্টার্টআপ এবং বন্ধ ক্রম.

যেখানে একটি উল্লম্ব অক্ষ বা কমন ফিড জড়িত এবং servo-off এ যান্ত্রিক ধরে রাখা প্রয়োজন, এই মোটর এর ব্রেক বৈকল্পিক প্রযোজ্য।A06B-0113-B178একই B0.5/3000 মোটর বডি সহ 90V স্প্রিং-অ্যাপ্লাইড ব্রেক রয়েছে।ব্রেকবিহীন B077 কখনোই ব্রেকযুক্ত মোটরের জন্য ডিজাইন করা উল্লম্ব অক্ষের অ্যাপ্লিকেশনটিতে মাপতে পারবেন না
