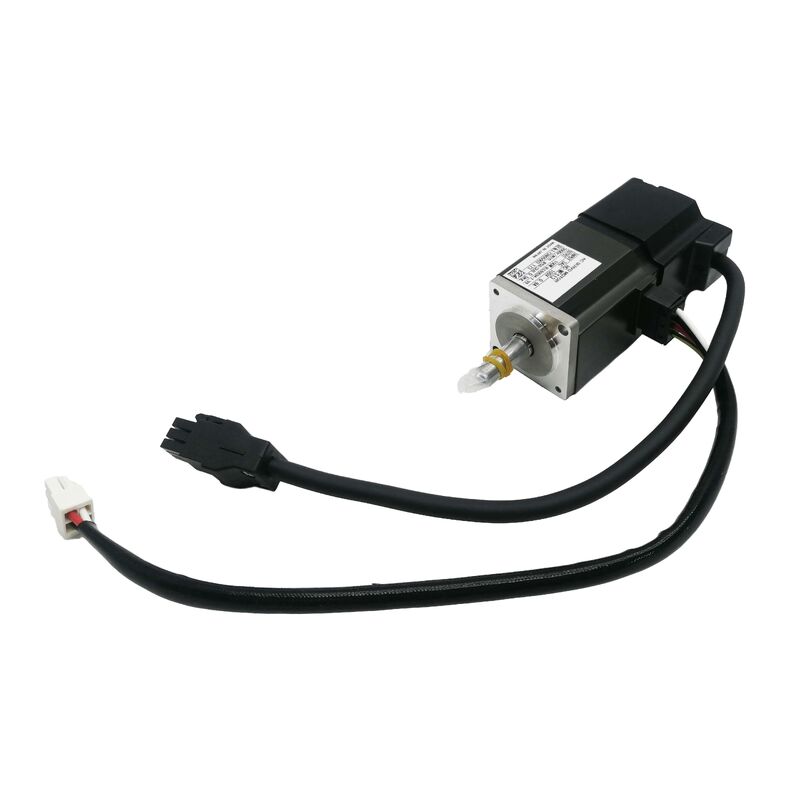

মিতসুবিশি HC-MFS13G1 এসি সার্ভো মোটর
HC-MFS সিরিজ 100W গিয়ার্ড সার্ভো মোটর
কম্প্যাক্ট ডিজাইন সহ নির্ভুল আউটপুট
মিতসুবিশি HC-MFS13G1 একটি কম্প্যাক্ট, কম-পাওয়ার সার্ভো মোটর যা সিএনসি এবং রোবোটিক সিস্টেমে সুনির্দিষ্ট পজিশনিং কাজের জন্য তৈরি করা হয়েছে। এই মোটরটি কম আরপিএম-এ টাইট স্পিড কন্ট্রোল বজায় রাখে, হান্টিং ছাড়াই পুনরাবৃত্তিযোগ্য টর্ক সরবরাহ করে এবং সীমিত জায়গায় কনফাইন্ড অ্যাক্সিস অ্যাসেম্বলিতে ফিট করে।
মিতসুবিশির MELSERVO J2S লাইনআপের HC-MFS সিরিজ প্ল্যাটফর্মের উপর নির্মিত, এই 100W (0.1 kW) এসি ব্রাশলেস সার্ভো মোটরটিতে একটি ইন্টিগ্রেটেড রিডাকশন গিয়ারহেড রয়েছে। বেস মোটরটি 3,000 RPM-এ 0.32 Nm রেট করা টর্ক সহ কাজ করে।
ইন্টিগ্রেটেড গিয়ারহেড আউটপুট টর্ককে গুণিত করে যখন শ্যাফটের গতি আনুপাতিকভাবে হ্রাস করে, যা G1 ভ্যারিয়েন্টকে কম গতিতে নিয়ন্ত্রিত, উচ্চ-টর্ক ঘূর্ণনের জন্য আদর্শ করে তোলে। 17-বিট অ্যাবসোলিউট এনকোডার প্রতি রেভোলিউশন ফিডব্যাক রেজোলিউশনের জন্য 131,072 পালস সরবরাহ করে, যা নির্ভুল, পুনরাবৃত্তিযোগ্য মোশন কন্ট্রোল সক্ষম করে।
প্রযুক্তিগত স্পেসিফিকেশন
| প্যারামিটার |
মান |
| রেট করা আউটপুট |
100W (0.1 kW) |
| বেস মোটর রেট করা গতি |
3,000 RPM |
| রেট করা টর্ক (মোটর) |
0.32 Nm |
| রেট করা কারেন্ট |
0.85 A |
| সাপ্লাই ভোল্টেজ |
3-ফেজ, 200V ক্লাস (105V রেট করা) |
| এনকোডার টাইপ |
17-বিট অ্যাবসোলিউট |
| এনকোডার রেজোলিউশন |
131,072 ppr |
| গিয়ারহেড কনফিগারেশন |
ইন্টিগ্রেটেড রিডাকশন গিয়ার |
| মোটর সিরিজ |
HC-MFS (মাঝারি জড়তা, ছোট ক্ষমতা) |
| কুলিং পদ্ধতি |
প্রাকৃতিক পরিচলন |
| সুরক্ষা রেটিং |
IP65 |
| সামঞ্জস্যপূর্ণ সার্ভো অ্যামপ্লিফায়ার |
MR-J2S সিরিজ |
| পরিবেষ্টিত অপারেটিং তাপমাত্রা |
0 থেকে +40°C |
ইন্টিগ্রেটেড গিয়ারহেড সুবিধা
ইন্টিগ্রেটেড রিডাকশন গিয়ারহেড টর্ক মাল্টিপ্লায়ার হিসাবে কাজ করে - আউটপুট শ্যাফটের গতি হ্রাস পাওয়ার সাথে সাথে উপলব্ধ টর্ক আনুপাতিকভাবে বৃদ্ধি পায়। এই ফ্যাক্টরি-বিল্ট ইন্টিগ্রেশন কম্প্যাক্ট মাত্রা বজায় রাখে, ফিল্ড-কাপলড রিডিউসার থেকে সম্ভাব্য মিসঅ্যালাইনমেন্ট সমস্যাগুলি দূর করে এবং স্পেস-কনস্ট্রেইন্ড মেশিন অ্যাক্সিস হাউজিংগুলিতে ইনস্টলেশন সহজ করে।
HC-MFS সিরিজ মাঝারি-জড়তা বৈশিষ্ট্যযুক্ত, যা গতির পরিসীমা জুড়ে পূর্বাভাসযোগ্য ডাইনামিক প্রতিক্রিয়া সরবরাহ করে। এই ভারসাম্যপূর্ণ কর্মক্ষমতা এটিকে রোবোটিক জয়েন্ট অ্যাক্সিস, X-Y টেবিল ড্রাইভ, ইন্ডেক্সিং টেবিল এবং ছোট ফিড অ্যাক্সিস অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে যেখানে মসৃণ বেগ ট্র্যাকিং অপরিহার্য।
ড্রাইভ সামঞ্জস্য এবং সিস্টেম ইন্টিগ্রেশন
HC-MFS13G1 MR-J2S সিরিজ সার্ভো অ্যামপ্লিফায়ারের সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে। 17-বিট অ্যাবসোলিউট এনকোডার MR-J2S ড্রাইভের সাথে নেটিভভাবে যোগাযোগ করে, ব্যাকআপ ব্যাটারি ইনস্টল করা থাকলে পাওয়ার সাইকেল জুড়ে অ্যাবসোলিউট পজিশন রিটেনশন সমর্থন করে।
দ্রষ্টব্য: HC-MFS সিরিজ মিতসুবিশি দ্বারা বন্ধ করে দেওয়া হয়েছে এবং নতুন HF এবং HG সিরিজ মোটর দ্বারা প্রতিস্থাপিত হয়েছে। বিদ্যমান MR-J2S-নিয়ন্ত্রিত মেশিনগুলিতে রেট্রোফিট এবং প্রতিস্থাপন অ্যাপ্লিকেশনগুলির জন্য, HC-MFS13G1 সঠিক সামঞ্জস্যপূর্ণ অংশ হিসাবে রয়ে গেছে।
অ্যাপ্লিকেশন পরিবেশ
IP65 রেটিং সম্পূর্ণ ধুলো বর্জন এবং নির্দেশিত জলের জেটগুলির প্রতিরোধ সরবরাহ করে, যা এটিকে বেশিরভাগ এনক্লোজড সিএনসি এবং অটোমেশন পরিবেশের জন্য উপযুক্ত করে তোলে। প্রাকৃতিক পরিচলন কুলিং কুলিং ফ্যান রক্ষণাবেক্ষণ দূর করে, ভারী সাইকেলযুক্ত অ্যাপ্লিকেশনগুলিতে সম্ভাব্য ব্যর্থতার পয়েন্টগুলি হ্রাস করে।
সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে সেমিকন্ডাক্টর হ্যান্ডলিং সরঞ্জাম, মেডিকেল ডিভাইস অ্যাসেম্বলি, ছোট-ফর্ম্যাট সিএনসি রাউটিং এবং রোবোটিক অ্যাসেম্বলি সেল যেখানে কম্প্যাক্ট সার্ভো অ্যাক্সিসগুলি টাইট কনফিগারেশনে স্ট্যাক করা হয়।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
HC-MFS13G1 এর জন্য কোন সার্ভো অ্যামপ্লিফায়ার প্রয়োজন?
এই মোটরটি মিতসুবিশি MR-J2S সিরিজ সার্ভো অ্যামপ্লিফায়ারের সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে। 17-বিট অ্যাবসোলিউট এনকোডার সরাসরি MR-J2S ড্রাইভের সাথে যোগাযোগ করে এবং রূপান্তর ইন্টারফেস ছাড়া MR-J3 বা MR-J4 অ্যামপ্লিফায়ারের সাথে নেটিভভাবে সামঞ্জস্যপূর্ণ নয়।
"G1" পদবীটির উদ্দেশ্য কী?
G1 প্রত্যয়টি একটি ইন্টিগ্রেটেড প্রিসিশন রিডাকশন গিয়ারহেড নির্দেশ করে যা আউটপুট শ্যাফটের গতি হ্রাস করে এবং উপলব্ধ টর্ককে গুণিত করে। এটি মোটরটিকে বাহ্যিক রিডিউসার ছাড়াই কম আউটপুট গতিতে উচ্চ টর্কের জন্য অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।
HC-MFS13G1 কি এখনও উৎপাদনে আছে?
না। HC-MFS সিরিজ মিতসুবিশি ইলেকট্রিক দ্বারা বন্ধ করে দেওয়া হয়েছে। নতুন সিস্টেম ডিজাইনের জন্য, মিতসুবিশির বর্তমান HF এবং HG সিরিজ মোটরগুলির সুপারিশ করা হয়। বিদ্যমান MR-J2S-নিয়ন্ত্রিত মেশিনগুলিতে রক্ষণাবেক্ষণ এবং প্রতিস্থাপনের জন্য, আসল HC-MFS13G1 ইউনিটগুলি শিল্প পরিবেশকদের মাধ্যমে উপলব্ধ রয়েছে।
এই মোটরে কি একটি ইলেক্ট্রোম্যাগনেটিক ব্রেক অন্তর্ভুক্ত আছে?
না। স্ট্যান্ডার্ড G1 ভ্যারিয়েন্টে একটি বিল্ট-ইন ব্রেক অন্তর্ভুক্ত নেই। পাওয়ার-অফ পজিশন হোল্ডিংয়ের জন্য উল্লম্ব অ্যাক্সিস অ্যাপ্লিকেশনগুলির জন্য, একটি ব্রেক-সজ্জিত ভ্যারিয়েন্ট (একটি "B" প্রত্যয় দ্বারা মনোনীত) প্রয়োজন হবে।
HC-MFS13G1 কি একটি বিদ্যমান মেশিনে HC-MFS13 (গিয়ার ছাড়া) প্রতিস্থাপন করতে পারে?
সরাসরি ড্রপ-ইন প্রতিস্থাপন হিসাবে নয়। ইন্টিগ্রেটেড গিয়ারহেড আউটপুট শ্যাফটের গতি, টর্ক এবং শারীরিক মাত্রা পরিবর্তন করে। ভ্যারিয়েন্টগুলি অদলবদল করার জন্য কাপলিংগুলিতে যান্ত্রিক পরিবর্তন, লোড জড়তা পুনরায় গণনা এবং সার্ভো প্যারামিটার সমন্বয় প্রয়োজন।
মিতসুবিশি HC-MFS13G1 একটি বন্ধ মডেল। সোর্সিং প্রতিস্থাপনের আগে আপনার বিদ্যমান সিস্টেম স্পেসিফিকেশনগুলির সাথে ড্রাইভ সামঞ্জস্য, যান্ত্রিক ফিট এবং এনকোডার প্যারামিটারগুলি যাচাই করুন।
