FANUC সার্ভো মোটর A06B-0246-B101 A06B0246B101 AO6B-O246-B1O1

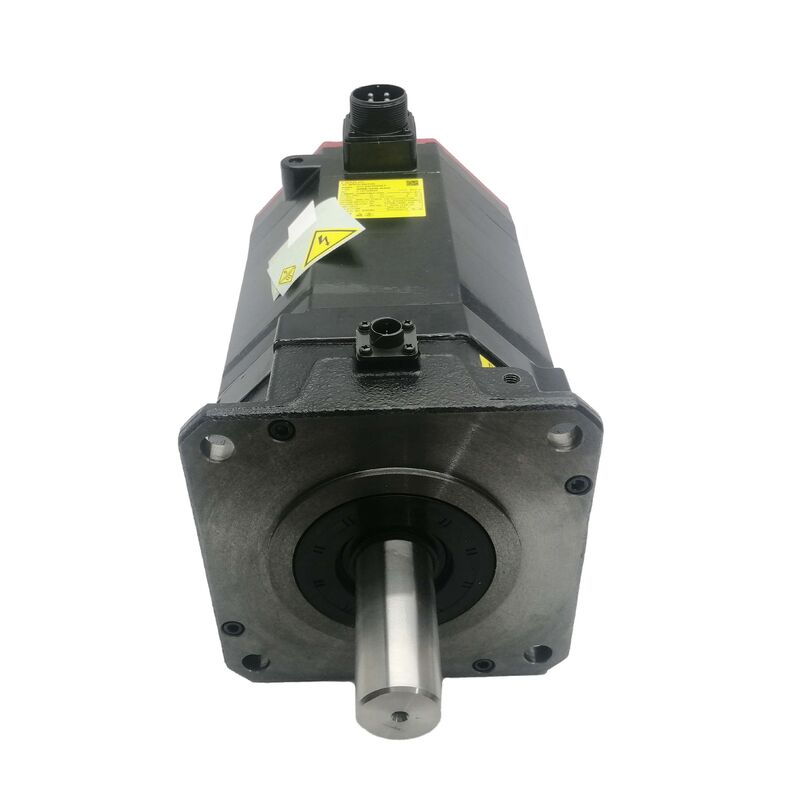

FANUC A06B-0246-B101 | AC22/2000i AC সার্ভো মোটর — সোজা মসৃণ শ্যাফট / i1000 এনকোডার / 22 Nm ক্লাস / 2000 rpm

AC22/2000i — এই মোটরটি কোথায় ব্যবহৃত হয়

A06B-0246-B101 মোটরটি AC22/2000i নামে পরিচিত: FANUC-এর আলফা C সার্ভো মোটর সিরিজের 2,000 rpm সর্বোচ্চ গতিতে 22 Nm স্টল টর্ক ক্লাস। 22 Nm টর্ক ক্লাস এটিকে হালকা α12/3000 (12 Nm) এবং ভারী α30/1200 (30 Nm) মোটর ক্লাসের মধ্যে স্থাপন করে — মাঝারি থেকে বড় CNC মেশিনিং সেন্টার এবং টার্নিং সেন্টারগুলির প্রাথমিক ফিড অক্ষ ড্রাইভের জন্য উপযুক্ত যেখানে মাঝারি গতিতে টেকসই টর্ক ডিজাইনের প্রয়োজনীয়তা।

2,000 rpm সর্বোচ্চ গতিতে, উচ্চ ট্র্যাভার্স রেটের চেয়ে টর্ক কর্তৃত্বকে অগ্রাধিকার দেওয়া হয়। 10mm পিচ বলস্ক্রুতে সরাসরি কাপলিংয়ে, 2,000 rpm 20 m/min তৈরি করে — বেশিরভাগ মেশিনিং সেন্টার ফিড অক্ষের দ্রুত ট্র্যাভার্স প্রয়োজনীয়তার জন্য পর্যাপ্ত, যখন 22 Nm অবিচ্ছিন্ন টর্ক সরবরাহ করে যা ভারী মেশিন কাঠামোর উপর কাটিং ফোর্স বজায় রাখে।

B101 কনফিগারেশন একটি সোজা মসৃণ শ্যাফট বহন করে — SLK হিসাবে মনোনীত, যার অর্থ কোনও কীওয়ে নেই। কাপলিং হাব প্লেইন শ্যাফটের ব্যাসের উপর ঘর্ষণ ক্ল্যাম্পিংয়ের মাধ্যমে মাউন্ট হয়। এই শ্যাফট স্টাইলের জন্য ইনস্টলেশনের সময় সঠিক হাব ক্ল্যাম্পিং টর্ক এবং পর্যায়ক্রমিক পরিদর্শন প্রয়োজন, কারণ ঘর্ষণ ক্ল্যাম্পিং সময়ের সাথে সাথে ক্ল্যাম্পিং ফোর্স হ্রাস পেলে টেকসই বিপরীত লোডের অধীনে স্লিপ তৈরি করতে পারে। ফিটিং করার আগে নিশ্চিত করুন যে বিদ্যমান কাপলিং হাবের বোর মসৃণ শ্যাফটের স্পেসিফিকেশনের সাথে মেলে।

মূল স্পেসিফিকেশন

i1000 এনকোডার — ইনক্রিমেন্টাল, হোমিং প্রয়োজন

i1000 একটি ইনক্রিমেন্টাল এনকোডার। প্রতিটি পাওয়ার-আপের সময়, মেশিন পার্টস তৈরি করার আগে অক্ষের অবস্থান রেফারেন্স স্থাপন করার জন্য একটি রেফারেন্স-রিটার্ন সাইকেল প্রয়োজন। আলফা C সিরিজ ইনক্রিমেন্টাল এনকোডার মোটর দিয়ে তৈরি মেশিনগুলির জন্য এটি একটি স্ট্যান্ডার্ড এবং প্রত্যাশিত আচরণ। যদি হোমিং ছাড়াই পাওয়ার-আপে পরম অবস্থান প্রয়োজন হয়, তবে পরম এনকোডার সহ মোটর ভ্যারিয়েন্টটি সঠিক স্পেসিফিকেশন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: কাপলিং নির্বাচনের জন্য SLK (মসৃণ শ্যাফট) এর অর্থ কী?

SLK একটি সোজা শ্যাফটকে চিহ্নিত করে যেখানে কোনও মেশিনেড কীওয়ে নেই। টর্ক ট্রান্সমিশন সম্পূর্ণরূপে কাপলিং হাব বোর এবং শ্যাফট পৃষ্ঠের মধ্যে ঘর্ষণ ক্ল্যাম্পিংয়ের উপর নির্ভর করে। হাবটি অবশ্যই একটি মসৃণ-বোর ঘর্ষণ প্রকার হতে হবে যা শ্যাফটের ব্যাসের জন্য সঠিকভাবে আকারের। হাব লকিং টর্ক ইনস্টলেশনের সময় কাপলিং প্রস্তুতকারকের দ্বারা নির্দিষ্ট মান অনুযায়ী প্রয়োগ করতে হবে। বিপরীত লোডের অধীনে 22 Nm মোটরের উপর, ভুলভাবে টর্ক করা ঘর্ষণ-ক্ল্যাম্প হাব পরিষেবা জীবনে মাইক্রো-স্লিপ তৈরি করতে পারে — হাব ইনস্টলেশন টর্ক নিশ্চিত করুন এবং পর্যায়ক্রমে পরিদর্শন করুন।

প্রশ্ন ২: A06B-0246-B101 এর সাথে কোন এম্প্লিফায়ারগুলি সামঞ্জস্যপূর্ণ?

AC22/2000i ক্লাস FANUC Alpha C সিরিজ SVM এম্প্লিফায়ার মডিউলগুলির সাথে A06B-6079 বা A06B-6096 FSSB পরিবার থেকে 22 Nm মোটর ক্লাসের জন্য উপযুক্ত বর্তমান রেটিং সহ জোড়া হয়। পেয়ারিং করার আগে মোটরটির রেট করা কারেন্টের বিরুদ্ধে নির্দিষ্ট এম্প্লিফায়ার মডেল এবং এর রেট করা কারেন্ট নিশ্চিত করুন। এই মোটরটি বিটা সিরিজ এম্প্লিফায়ারগুলির সাথে সামঞ্জস্যপূর্ণ নয়।

প্রশ্ন ৩: মেশিনটি প্রতিটি পাওয়ার-আপে হোমিংয়ের প্রয়োজন হয়। এটি কি i1000 এনকোডারের কারণে?

হ্যাঁ। i1000 ইনক্রিমেন্টাল — এটির কোনও পরম অবস্থান মেমরি নেই এবং অক্ষ ডেটাম স্থাপন করার জন্য প্রতিটি পাওয়ার-আপে একটি রেফারেন্স-রিটার্ন সাইকেল প্রয়োজন। আলফা C ইনক্রিমেন্টাল এনকোডার মোটর সহ মেশিনগুলির জন্য এটি স্বাভাবিক অপারেটিং আচরণ। হোমিং ছাড়াই পরম অবস্থানের জন্য, একটি পরম পালসকোডার সহ একটি মোটর ভ্যারিয়েন্ট প্রয়োজন।

প্রশ্ন ৪: A06B-0246-B101 দিয়ে মোটর প্রতিস্থাপনের পরে, অক্ষের ফলোয়িং এরর আগের চেয়ে বড়। কী পরীক্ষা করা উচিত?

নিশ্চিত করুন যে CNC-এর মোটর টাইপ প্যারামিটার AC22/2000i স্পেসিফিকেশনের সাথে মেলে। এম্প্লিফায়ার ফিডব্যাক কানেক্টরে এনকোডার কেবলটি সম্পূর্ণরূপে বসেছে কিনা তা যাচাই করুন। মসৃণ-শ্যাফট কাপলিং হাব পরীক্ষা করুন — একটি হাব যা প্লেইন শ্যাফটের উপর সম্পূর্ণরূপে ক্ল্যাম্প করা নেই তা যান্ত্রিক মিসলাইনমেন্ট তৈরি করে যা ঘর্ষণ যোগ করে, যা কাপলিং যান্ত্রিকভাবে ব্যর্থ হওয়ার আগে ফলোয়িং এরর হিসাবে প্রকাশ পায়।

প্রশ্ন ৫: A06B-0246-B101 কোথা থেকে সংগ্রহ করা হয়?

FANUC Alpha C মোটর আফটারমার্কেট — বিশেষজ্ঞ CNC মোটর ডিলার এবং মেরামত কোম্পানিগুলি এক্সচেঞ্জ, পরীক্ষিত সারপ্লাস এবং রিביל্ড পরিষেবা সরবরাহ করে। অর্ডার করার আগে ইনস্টল করা মোটরটির নেমপ্লেট থেকে B101 সাফিক্স (সোজা মসৃণ শ্যাফট, i1000) নিশ্চিত করুন। এক্সচেঞ্জ প্রোগ্রামগুলির জন্য সাধারণত কোর রিটার্ন হিসাবে ব্যর্থ মোটর প্রয়োজন।
