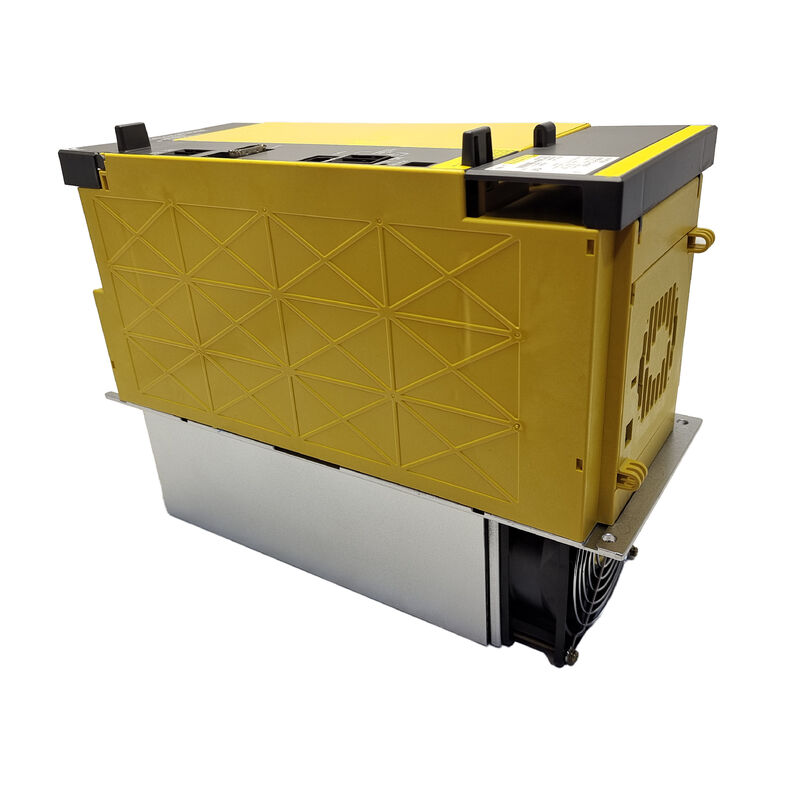

FANUC A06B-6110-H030 আলফা i সিরিজ পাওয়ার সাপ্লাই মডিউল PSM-30i
The A06B-6110-H030 — FANUC-এর আলফা i সিরিজ ড্রাইভ সিস্টেমে PSM-30i হিসাবে মনোনীত — হল 200V-শ্রেণীর ইনস্টলেশনের জন্য একটি 30 kW পাওয়ার সাপ্লাই মডিউল। এটি তিন-ফেজ এসি মেইনকে নিয়ন্ত্রিত ডিসি বাস ভোল্টেজে রূপান্তরিত করে যা চেইনের প্রতিটি αi সার্ভো অ্যামপ্লিফায়ার এবং স্পিন্ডল অ্যামপ্লিফায়ারকে শক্তি সরবরাহ করে, এতে বিল্ট-ইন পাওয়ার রিজেনারেশন ক্ষমতা রয়েছে।
আলফা i সিরিজ ড্রাইভ আর্কিটেকচারে ভূমিকা
FANUC-এর আলফা i সিরিজ ড্রাইভ সিস্টেম একটি মডুলার আর্কিটেকচার ব্যবহার করে যেখানে সার্ভো এবং স্পিন্ডল অ্যামপ্লিফায়ার মডিউলগুলি একটি ডেডিকেটেড পাওয়ার সাপ্লাই মডিউল দ্বারা সরবরাহ করা একটি শেয়ার্ড হাই-ভোল্টেজ ডিসি বাস থেকে শক্তি গ্রহণ করে। PSM-30i 200V-শ্রেণীর সিস্টেমের জন্য এই ডিসি বাসের উৎস হিসাবে কাজ করে, সিএনসি মেশিনের জন্য পুরো অ্যামপ্লিফায়ার চেইনকে শক্তি সরবরাহ করে। একটি PSM ব্যর্থতা সমস্ত গতিশীল অক্ষ বন্ধ করে দেয়, এই মডিউলটিকে একটি গুরুত্বপূর্ণ রক্ষণাবেক্ষণ উপাদান করে তোলে।
প্রযুক্তিগত স্পেসিফিকেশন
| প্যারামিটার | মান |
|---|
| পার্ট নম্বর | A06B-6110-H030 |
| মডেল ডেজিগনেশন | PSM-30i / αiPS-30 |
| সিরিজ | FANUC Alpha i (αi) — 6110 সিরিজ |
| মডিউল টাইপ | রিজেনারেশন সহ এসি/ডিসি পাওয়ার সাপ্লাই মডিউল |
| ইনপুট ভোল্টেজ | 200-240 V AC, 3-ফেজ, 50/60 Hz |
| আউটপুট ভোল্টেজ (ডিসি বাস) | 283-339 V DC |
| রেটেড আউটপুট পাওয়ার | 30 kW |
| রিজেনারেশন পদ্ধতি | পাওয়ার রিজেনারেশন (এসি লাইনে শক্তি ফেরত পাঠায়) |
| ওজন | প্রায়। 17.99 পাউন্ড (8.2 কেজি) |
| প্রজন্ম | প্রথম প্রজন্মের 6110 সিরিজ |
| উত্তরসূরি পার্ট | A06B-6140-H030 |
| প্রস্তুতকারক | FANUC Corporation, Japan |
পাওয়ার রিজেনারেশন সুবিধা
পুরানো সিস্টেমগুলির বিপরীতে যা তাপ হিসাবে শক্তি অপচয় করার জন্য ব্রেকিং রেজিস্টর ব্যবহার করত, PSM-30i মোটর ডিসিলারেশন শক্তিকে এসি পাওয়ার লাইনে ফেরত পাঠাতে পাওয়ার সোর্স রিজেনারেশন প্রযুক্তি ব্যবহার করে। এই পদ্ধতিটি বিদ্যুৎ খরচ উল্লেখযোগ্যভাবে হ্রাস করে, ব্যর্থতার পয়েন্ট হিসাবে রেজিস্টর ব্যাংকগুলি দূর করে এবং ক্যাবিনেটের তাপীয় বাজেট থেকে তাপ লোড সরিয়ে দেয়।
অ্যালার্ম কোড এবং ডায়াগনস্টিকস
A06B-6110-H030 অনবোর্ড সেলফ-ডায়াগনস্টিকস বৈশিষ্ট্যযুক্ত যা LED অ্যালার্ম কোডের মাধ্যমে ত্রুটিগুলি রিপোর্ট করে:
| অ্যালার্ম | অবস্থা |
|---|
| AL-1 | প্রধান পাওয়ার মডিউলে ওভারকারেন্ট |
| AL-2 | কুলিং ফ্যান বন্ধ (অভ্যন্তরীণ) |
| AL-3 | প্রধান সার্কিট হিট সিঙ্ক অতিরিক্ত তাপমাত্রা |
| AL-4 | ডিসি বাস ভোল্টেজ ড্রপ |
| AL-5 | নির্দিষ্ট সময়ের মধ্যে প্রধান ক্যাপাসিটর চার্জ হতে ব্যর্থ |
| AL-6 | ইনপুট পাওয়ার সাপ্লাই অস্বাভাবিক |
| AL-7 | ডিসি বাস ভোল্টেজ অস্বাভাবিকভাবে বেশি |
| AL-A | বাহ্যিক কুলিং ফ্যান (হিট সিঙ্ক ফ্যান) বন্ধ |
| AL-E | ইনপুট পাওয়ার সাপ্লাই অস্বাভাবিক — ওপেন ফেজ |
AL-4 এবং AL-5 হল সাধারণ ফিল্ড ফেলিওর যা প্রায়শই বছরের পর বছর ব্যবহারের পরে ক্যাপাসিটর অবক্ষয়ের সাথে সম্পর্কিত। AL-2 এবং AL-A কুলিং ফ্যান ব্যর্থতা নির্দেশ করে, যা একটি রুটিন রক্ষণাবেক্ষণ আইটেম।
সামঞ্জস্যপূর্ণ সিএনসি সিস্টেম
A06B-6110-H030 FANUC-এর প্রধান সিএনসি প্ল্যাটফর্ম জুড়ে 200V-শ্রেণীর αi সিরিজ ড্রাইভ সিস্টেমের জন্য মনোনীত:
- FANUC 0i সিরিজ (0i-B, 0i-C, 0i-D) — ভার্টিকাল মেশিনিং সেন্টার, টার্নিং সেন্টার এবং ওয়্যার-কাট ইডিএম মেশিনে ব্যাপকভাবে ব্যবহৃত
- FANUC 16i / 18i সিরিজ — মাল্টি-অ্যাক্সিস মেশিনিং সেন্টার এবং টার্ন-মিল সেন্টারের জন্য উচ্চ-কার্যকারিতা সিএনসি
- FANUC 21i সিরিজ — এশিয়ান এবং ইউরোপীয় মেশিন টুলগুলিতে সাধারণ মিড-রেঞ্জ সিএনসি
- FANUC 30i / 31i / 32i সিরিজ — হাই-স্পিড মেশিনিং এবং নির্ভুলতা মহাকাশ সরঞ্জামের জন্য সবচেয়ে সক্ষম প্ল্যাটফর্ম
30 kW রেটিং মেশিন কনফিগারেশনগুলিকে কভার করে যেখানে বৃহত্তর PSM-37i বা PSM-55i ভ্যারিয়েন্টগুলির প্রয়োজন হয় না।
প্রজন্মের তুলনা
A06B-6110-H030 প্রথম প্রজন্মের 6110 সিরিজ FANUC আলফা i পাওয়ার সাপ্লাই মডিউলগুলির অন্তর্গত। এর সরাসরি উত্তরসূরি হল A06B-6140-H030, যা একই যান্ত্রিক এনভেলপ এবং বৈদ্যুতিক ইন্টারফেস বজায় রেখে আপডেট করা PCB রিভিশন এবং পরিবর্তিত ওয়্যারিং বোর্ড বৈশিষ্ট্যযুক্ত। 6140 সিরিজ বেশিরভাগ ইনস্টলেশনে 6110-এর জন্য একটি ফর্ম-ফিট-ফাংশন প্রতিস্থাপন হিসাবে কাজ করে।
রক্ষণাবেক্ষণ এবং খুচরা যন্ত্রাংশ কৌশল
FANUC αi সিরিজ সরঞ্জাম চালিত সুবিধাগুলির জন্য PSM হল সর্বোচ্চ অগ্রাধিকারের খুচরা যন্ত্রাংশগুলির মধ্যে একটি কারণ:
- একটি PSM ব্যর্থতা একই সাথে সমস্ত মেশিন গতি বন্ধ করে দেয় কোনও হ্রাসপ্রাপ্ত অপারেশন মোড ছাড়াই
- ব্যর্থ PSM সহ মেশিনিং সেন্টার এবং টার্নিং সেন্টার প্রতিস্থাপন না হওয়া পর্যন্ত যন্ত্রাংশ তৈরি করতে পারে না
- 30 kW রেটিং বেশিরভাগ স্ট্যান্ডার্ড 3-5 অ্যাক্সিস ভার্টিকাল মেশিনিং সেন্টার এবং সিএনসি টার্নিং সেন্টারগুলিকে কভার করে
একটি যাচাইকৃত অতিরিক্ত মডিউল থাকা গুরুতর ব্যর্থতার সময় উৎপাদন ডাউনটাইম হ্রাস করে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
A06B-6110-H030 এবং A06B-6140-H030 এর মধ্যে পার্থক্য কী?
উভয়ই FANUC PSM-30i পাওয়ার সাপ্লাই মডিউল যা 200V-শ্রেণীর αi সিরিজ সিস্টেমের জন্য 30 kW রেটযুক্ত। A06B-6110-H030 হল প্রথম প্রজন্মের (6110 সিরিজ) সংস্করণ; A06B-6140-H030 হল দ্বিতীয় প্রজন্মের উত্তরসূরি যা আপডেট করা PCB রিভিশন সহ। তারা অভিন্ন যান্ত্রিক মাউন্টিং, বৈদ্যুতিক সংযোগ এবং কার্যকরী স্পেসিফিকেশন ভাগ করে নেয়।
কোন FANUC সিএনসি কন্ট্রোল এবং মেশিন টাইপ A06B-6110-H030 ব্যবহার করে?
PSM-30i যেকোনো FANUC 200V-শ্রেণীর αi সিরিজ ড্রাইভ সিস্টেমে FANUC 0i, 16i, 18i, 21i, 30i, 31i, বা 32i সিএনসি কন্ট্রোলের সাথে যুক্ত ব্যবহার করা হয়। সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে ভার্টিকাল এবং হরাইজন্টাল মেশিনিং সেন্টার, সিএনসি টার্নিং সেন্টার এবং 5-অ্যাক্সিস মেশিন যেখানে মোট সার্ভো এবং স্পিন্ডল মোটরের পাওয়ার 30 kW ক্ষমতার মধ্যে পড়ে।
ড্রাইভ ক্যাবিনেটের মধ্যে PSM-30i আসলে কী করে?
PSM তিন-ফেজ 200-240V এসি মেইনকে নিয়ন্ত্রিত ডিসি বাস ভোল্টেজে (283-339V DC) রূপান্তরিত করে যা αi সিরিজ চেইনের সমস্ত সার্ভো অ্যামপ্লিফায়ার মডিউল এবং স্পিন্ডল অ্যামপ্লিফায়ার মডিউলগুলিতে মোটরের শক্তি সরবরাহ করে। এটি অ্যামপ্লিফায়ার মডিউলগুলিতে 24V DC কন্ট্রোল পাওয়ারও সরবরাহ করে। একটি কার্যকরী PSM ছাড়া, কোনও গতিশীল অক্ষ কাজ করতে পারে না।
আমার PSM-30i-তে কেন AL-4 বা AL-5 দেখা যাচ্ছে, এবং প্রথমে কী পরীক্ষা করা উচিত?
AL-4 (ডিসি ভোল্টেজ ড্রপ) এবং AL-5 (প্রধান ক্যাপাসিটর চার্জ হতে ব্যর্থ) প্রায়শই বার্ধক্যজনিত PSM ইউনিটগুলির ডিসি বাস বিভাগে ক্যাপাসিটর অবক্ষয়ের কারণে ঘটে। প্রথমে, সঠিক ভোল্টেজ, ভারসাম্যপূর্ণ ফেজ এবং কোনও ওপেন ফেজ (AL-E) এর জন্য তিন-ফেজ ইনপুট ভোল্টেজ পরীক্ষা করুন। যদি ইনপুট পাওয়ার নিশ্চিত করা হয়, তবে মডিউলটির সম্ভবত কম্পোনেন্ট-লেভেল মেরামত বা প্রতিস্থাপনের প্রয়োজন।
A06B-6110-H030 কি মেরামত করা যায়, এবং একটি সংস্কারকৃত ইউনিট কি একটি কার্যকর বিকল্প?
হ্যাঁ, বিশেষায়িত FANUC ড্রাইভ মেরামত দোকানগুলি কম্পোনেন্ট-লেভেলে PSM-30i ইউনিটগুলি পুনর্নির্মাণ করে, ক্যাপাসিটর, ফ্যান এবং অন্যান্য বয়স-সীমিত অংশগুলি প্রতিস্থাপন করে। লাইভ FANUC সিস্টেমে পরীক্ষিত সংস্কারকৃত ইউনিটগুলি নতুন মডিউলগুলির জন্য সাশ্রয়ী বিকল্প সরবরাহ করে, বিশেষ করে পুরানো 6110-সিরিজ অংশগুলির জন্য যা আর উৎপাদনে নেই। যাচাই করুন যে সংস্কারকারীরা কেবল বেঞ্চ পাওয়ার সাপ্লাইয়ের পরিবর্তে আসল FANUC হার্ডওয়্যারে পরীক্ষা করে।
