বিদ্যুৎ সরবরাহ মডিউল A06B-6110-H026 AO6B-611O-HO26 A06B6110H026

Fanuc A06B-6110-H026∙ আলফা আই পিএসএম-২৬আই ∙ সার্ভিস লাইফ, ফ্যান প্রতিস্থাপন, অ্যালার্ম ডায়াগনসিস, এবং H026 থেকে H140 ট্রানজিশন

সংক্ষিপ্ত বিবরণ

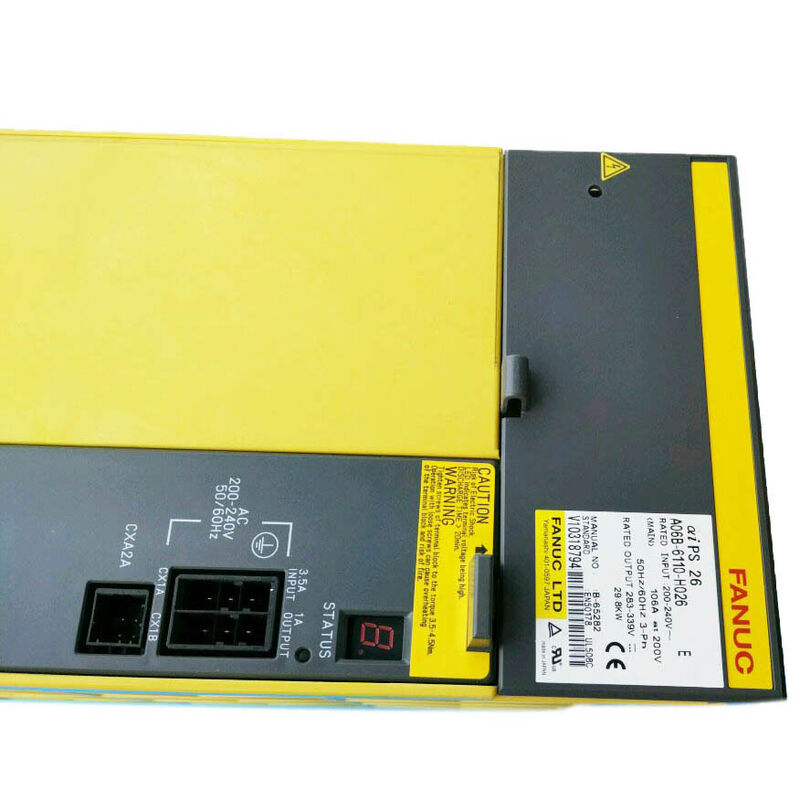

দ্যFanuc A06B-6110-H026এটি হল পিএসএম-২৬আই ∙ ২৯.৮ কিলোওয়াট আলফা আই পাওয়ার সাপ্লাই মডিউল যা বিশ্বের ১৬আই/১৮আই এবং ০আই-সজ্জিত মেশিনিং সেন্টারগুলিতে দুই দশকের বড় অংশ উত্পাদন পরিষেবাতে ব্যয় করেছে।

এই মডিউলটি ফ্যানুকের প্রথম প্রজন্মের আলফা আই ড্রাইভ সিস্টেমের অংশ হিসেবে ব্যবহার করা হয়, যা হাজার হাজার ইনস্টলেশনের মেশিনের জীবনকাল জুড়ে নির্ভরযোগ্য পারফরম্যান্স প্রদান করে।এবং এখন রক্ষণাবেক্ষণ ইঞ্জিনিয়ারদের দ্বারা নিয়মিত দেখা হয় যা 2000 এর দশকের মাঝামাঝি থেকে অবিচ্ছিন্নভাবে চলমান সরঞ্জামগুলির সাথে কাজ করে.

এই বয়সে, অপারেশনাল প্রশ্নটি এই নয় যে, পিএসএম-২৬আই সঠিকভাবে মেশিনের জন্য নির্দিষ্ট করা হয়েছে কিনা, যখন মেশিনটি তৈরি করা হয়েছিল।

প্রশ্ন হল মডিউলটি তার ব্যবহারের সময় কোথায় অবস্থিত, কোন উপাদানগুলি ব্যবহারের জীবনের শেষের দিকে এগিয়ে যাচ্ছে, এবং কীভাবে একটি সম্ভাব্য ব্যর্থতার আশেপাশে বুদ্ধিমানভাবে পরিকল্পনা করা যায়।

এই নিবন্ধটি সেই কোণ থেকে পিএসএম -২৬আই এর কাছে আসেঃ রক্ষণাবেক্ষণ পরিকল্পনা, অ্যালার্ম ব্যাখ্যা, এবং মেরামত, বিনিময় এবং দ্বিতীয় প্রজন্মের A06B-6140-H026 এ আপগ্রেড করার মধ্যে সিদ্ধান্ত।

মূল বৈশিষ্ট্যাবলী

ভক্ত জনসংখ্যা ∙ দুই ইউনিট, দুই প্রতিস্থাপন অগ্রাধিকার

পিএসএম-২৬আই দুটি ভ্যান বহন করে যা বিভিন্ন তাপীয় ভূমিকা এবং সামান্য ভিন্ন ব্যর্থতার পরিণতি রয়েছে।

A90L-0001-0441#39 (অভ্যন্তরীণ বায়ুচলাচল)মডিউল হাউজিং এর ভিতরে বায়ু প্রবাহিত করে নিয়ন্ত্রণ পিসিবি এবং সংশ্লিষ্ট ইলেকট্রনিক্সের মাধ্যমে। এর ব্যর্থতা AL-2 দ্বারা ঘোষণা করা হয়।

এই ফ্যানের লেয়ারটি মেশিনটি চালিত হওয়ার সময় অবিচ্ছিন্নভাবে চলে ০ দুটি বা তিনটি শিফট চলমান মেশিনে,যা মেশিনের পুরো সেবা জীবন জন্য সতের থেকে চব্বিশ ঘন্টা প্রতিদিন. লেয়ার পরাজয় ক্রমবর্ধমান হয়.

২০০৫ সাল থেকে তিনটি শিফট মেশিনে চলাচলকারী একটি ফ্যান ১০০,০০০ ঘণ্টারও বেশি বেয়ার ঘূর্ণন করেছে।এই পরিষেবা স্তরের ফ্যান বিয়ারিংগুলি পরিসংখ্যানগতভাবে প্রতিস্থাপনের জন্য বিলম্বিত, AL-2 এখনও উপস্থিত হয়েছে কিনা তা নির্বিশেষে.

A90L-0001-0509 (বাহ্যিক হিটসিঙ্ক ফ্যান)এটি বাইরের হিটসিঙ্ক ফিনের মাধ্যমে বায়ু সঞ্চালন করে যেখানে পাওয়ার ট্রানজিস্টরগুলি তাপ ছড়িয়ে দেয়। এর ব্যর্থতা AL-A দ্বারা ঘোষণা করা হয়।

এই ফ্যানের ব্যর্থতার ফলে অভ্যন্তরীণ ফ্যানের চেয়ে দ্রুত পরিণতি হয় কারণ এটি সরাসরি ট্রানজিস্টরের তাপীয় পথকে সীমাবদ্ধ করে। এটি ছাড়া, পাওয়ার আইজিবিটিগুলির সংযোগ তাপমাত্রা লোডের অধীনে উঠে যায়,এবং AL-3 (heatsinks-over-temperature) নামমাত্র শক্তিতে কয়েক মিনিটের মধ্যে অনুসরণ করে.

উভয় ফ্যানই স্টক রিপেয়ার পার্টস, পৃথকভাবে পাওয়া যায় এবং মডিউলটি প্রতিস্থাপন না করেই প্রতিস্থাপনযোগ্য।

এইচ০২৬-এর উৎপাদন যুগের পর থেকে (২০০০-এর দশকের মাঝামাঝি থেকে ২০০০-এর দশকের শেষের দিকে) যে কোন মেশিনে যে কোনও পিএসএম-২৬আই-তে নথিভুক্ত ভ্যান প্রতিস্থাপনের ছাড়া কাজ করা হয়েছে,উভয় ফ্যান একটি নির্ধারিত রক্ষণাবেক্ষণ স্টপ সময় সক্রিয় প্রতিস্থাপন জন্য প্রার্থী হিসাবে যোগ্যতা অর্জন.

পিএসএম-২৬আই-তে এলএ-১ অ্যালার্ম

PSM-26i এ AL-1 মানে প্রধান পাওয়ার মডিউল (IPM) একটি ত্রুটি অবস্থা সনাক্ত করেছে। IPM এর অভ্যন্তরীণ সুরক্ষা বিভিন্ন অবস্থার উপর ট্রিগারঃ ট্রানজিস্টর জংশন overcurrent, ড্রাইভার ত্রুটি,অথবা ট্রানজিস্টর স্তরে তাপীয় overstress. এলএ-১ কে ব্যর্থ আইপিএম হিসেবে নির্ণয় করার আগে পরিবেশগত ও লোড-সাইড কারণগুলি নিয়ে কাজ করুন:

সম্প্রতি মেশিনটি সরানো হয়েছে, কম্পন হয়েছে, বা সরবরাহের মানের একটি ইভেন্টের শিকার হয়েছে?

ইনপুট টার্মিনাল বা বাস বারে লস সংযোগগুলি ক্ষণস্থায়ী বর্তমান ইভেন্টগুলি তৈরি করতে পারে যা আইপিএম পৌঁছায় না মডিউল নিজেই ত্রুটিযুক্ত।সমস্ত ডাউনস্ট্রিম এসভিএম এবং এসপিএম মডিউল ভাল অবস্থায় আছে কি??

একটি ব্যর্থ এম্প্লিফায়ার ট্রানজিস্টর যা বাস থেকে অত্যধিক স্রোত আঁকছে তা পিএসএম -২৬আই-তে AL-1 হিসাবে উপস্থাপন করবে।AL-1 ক্লিয়ার করে কিনা তা পর্যবেক্ষণ করার সময় SVM/SPM মডিউলগুলিকে একের পর এক বাস থেকে বিচ্ছিন্ন করা লোড-সাইড ত্রুটিকে বিচ্ছিন্ন করে.

যদি AL-1 বাসটি সম্পূর্ণরূপে খালি হয়ে যায় এবং সরবরাহটি নিশ্চিত হয়ে যায় তবে পাওয়ার কার্ডের আইপিএম সম্ভবত ব্যর্থ হয়েছে বা ক্ষতিগ্রস্থ হয়েছে এবং মডিউলটির বিনিময় বা কার্ড মেরামতের প্রয়োজন।

এল-৫ প্রি-চার্জ টাইমআউট

পিএসএম-২৬আই-এ এল-৫ ইঙ্গিত দেয় যে ডিসি বাস ক্যাপাসিটরগুলি পাওয়ার-অন করার পরে প্রত্যাশিত প্রাক-চার্জ সময়ের মধ্যে অপারেটিং ভোল্টেজ থ্রেশহোল্ডারে পৌঁছায়নি।

একটি নতুন মডিউলে, AL-5 অস্বাভাবিক। পনেরো বা তারও বেশি বছরের পরিষেবার মডিউলে, এটি দুটি কারণে বাস্তবসম্মত রক্ষণাবেক্ষণ ইভেন্ট হয়ে ওঠে।

প্রথমত, প্রাক-চার্জ রেসিস্টর একটি বর্তমান-সীমাবদ্ধ উপাদান যা স্টার্টআপের সময় বাস ক্যাপাসিটরগুলিতে প্রবেশকে নিয়ন্ত্রণ করে। বয়স এবং তাপীয় চক্রের সাথে প্রতিরোধের মানটি ড্রিফট করতে পারে।

যদি তার প্রতিরোধের নামমাত্র থেকে উল্লেখযোগ্যভাবে বৃদ্ধি পেয়েছে, প্রাক চার্জ হার ধীর এবং টাইমার মেয়াদ শেষ হওয়ার আগে থ্রেশহোল্ড পৌঁছাতে ব্যর্থ হতে পারে।

দ্বিতীয়ত, বাস ফিল্টার ক্যাপাসিটরগুলি বহু বছর ধরে উচ্চ তাপমাত্রায় কাজ করার সময় সমতুল্য সিরিজ প্রতিরোধের (ইএসআর) সঞ্চয় করে।

উচ্চতর ইএসআর ক্যাপাসিটরগুলির চার্জ গ্রহণের হারকে প্রভাবিত করে এবং প্রাক-চার্জিং সময়কে প্রান্তিক সীমা ছাড়িয়ে বাড়িয়ে তুলতে পারে।

Consistent AL-5 at every power-on in an aging PSM-26i is a signal that the module's pre-charge circuit components require attention — either specialist bench evaluation or whole-unit exchange with a refurbished module that has had its capacitors and pre-charge components inspected or replaced as part of the refurbishment.

H026 থেকে H140-এ আপগ্রেড করা হচ্ছে কখন যেতে হবে, কখন থাকতে হবে

A06B-6140-H026 হল দ্বিতীয় প্রজন্মের সমতুল্যঃ একই 29.8kW, একই 106A 200V এ, একই 283V339V DC বাস, একই ডাউনস্ট্রিম এম্প্লিফায়ার সামঞ্জস্য।এটি একটি সরাসরি প্রতিস্থাপন ∙ কোন পরামিতি পরিবর্তনঅভ্যন্তরীণ নকশা পার্থক্য উপাদান নির্বাচন এবং বোর্ড আর্কিটেকচারে, A06B-6110 সিরিজের পরিচিত পরিধান প্যাটার্নগুলি মোকাবেলা করার জন্য আপডেট করা হয়।

বাস্তবিক প্রশ্ন হচ্ছে সময়।

যদি একটি পিএসএম-২৬আই কখনও সার্ভিস করা হয় নি, বিশ বছরের পরিষেবাতে চলেছে, এবং তার ভ্যানগুলি প্রতিস্থাপন করা হয়নি, একটি AL-2 বা AL-A অ্যালার্ম নিকটবর্তী মেয়াদে একটি যুক্তিসঙ্গত প্রত্যাশা।

পরিকল্পিত ব্যর্থতার আগে পরবর্তী নির্ধারিত রক্ষণাবেক্ষণ উইন্ডোতে মডিউলটি A06B-6140-H026 দিয়ে প্রতিস্থাপনের একটি পরিকল্পিত সিদ্ধান্ত,অপ্রত্যাশিত উৎপাদন বন্ধের ফলে উদ্ভূত জরুরী বিনিময়ের তুলনায় একটি ভিন্ন ডাউনটাইম এবং খরচ প্রোফাইল রয়েছে.

এমন মেশিনের জন্য যেখানে PSM-26i এখনও নির্ভরযোগ্যভাবে কাজ করছে এবং এটির সর্বশেষ ভ্যান সার্ভিস থেকে যুক্তিসঙ্গত দূরত্বে রয়েছে,H026 এর সাথে চালিয়ে যাওয়া এবং পরবর্তী নিশ্চিত ত্রুটির পরিকল্পনা বিনিময় সমানভাবে বৈধ.

এই সিদ্ধান্তটি মেশিনের উৎপাদন সমালোচনামূলকতা এবং পরিকল্পিত এবং অপ্রত্যাশিত ডাউনটাইমের মধ্যে ব্যয় পার্থক্যের উপর ভিত্তি করে একটি পরিকল্পনা অনুশীলন।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A06B-6110-H026 এবং A06B-6140-H026 উভয়ই পরে বাজারে পাওয়া যায়। একজন ক্রেতা কীভাবে নির্ধারণ করবেন যে কোনটি প্রতিস্থাপন হিসাবে উত্সিত হবে?

উভয় মডিউল একটি প্রতিস্থাপন হিসাবে সঠিকভাবে কাজ করবে ¢ তারা মেশিনে বৈদ্যুতিক এবং যান্ত্রিকভাবে সমতুল্য।A06B-6140-H026 বর্তমান প্রজন্মের নকশা এবং এই ক্ষমতা বর্গ জন্য বোর্ড সর্বশেষ সংশোধন প্রতিনিধিত্ব করে.

একটি মেশিনের জন্য যা আরও পাঁচ থেকে দশ বছর চলবে বলে আশা করা হচ্ছে, A06B-6140-H026 নিঃসন্দেহে ভবিষ্যতের দিকে তাকানো পছন্দ।গ্যারান্টিযুক্ত A06B-6110-H026 বিনিময় কম খরচে পাওয়া যায়এই সিদ্ধান্তটি কার্যকারিতা নয়, জীবনকাল এবং অর্থনীতির উপর নির্ভর করে।

প্রশ্ন ২ঃ পিএসএম-২৬আই-এর ফুটো সনাক্তকরণ সার্কিটটি সম্পূর্ণ গ্রাউন্ড ত্রুটির বিকাশের আগে একটি অ্যালার্ম তৈরি করে। কোন সময়ে ফুটো সনাক্তকরণ সতর্কতা কার্যকর করা উচিত?

যে কোন নিশ্চিত ফুটো সনাক্তকরণ অ্যালার্ম তদন্তের পরিবর্তে স্বীকৃতি এবং অবিরত দাবি করে।সার্কিট বিদ্যুৎ PE প্রবাহিত সনাক্ত যে উপস্থিত করা উচিত নয় একটি পথ যা মোটর মোড়ক বা আউটপুট তারের মধ্যে নিরোধক অবনতি ইঙ্গিতএটা পিএসএমের অভ্যন্তরীণ ভুল নয়।

আইসোলেশনের ব্যর্থতার প্রগতিশীল প্রকৃতির অর্থ হল যে একটি মোটর যা আজ একটি ছোট ফুটো অ্যালার্ম তৈরি করে সপ্তাহ বা মাসগুলির মধ্যে একটি সম্পূর্ণ উইন্ডিং-টু-গ্রাউন্ড ত্রুটি বিকাশ করতে পারে।একটি ফুটো অ্যালার্মের সময় সংযুক্ত মোটর এবং আউটপুট ক্যাবলগুলির বিচ্ছিন্নতা প্রতিরোধের পরীক্ষা (মেগগারের পরীক্ষা) সনাক্ত করে যে কোন মোটর বা ক্যাবলটি উত্স.

সম্পূর্ণ রাইন্ডিং ব্যর্থতার আগে ফুটো সনাক্তকরণের পর্যায়ে কাজ করা, সম্পূর্ণ গ্রাউন্ড ত্রুটির সাথে যুক্ত একটি ট্রিপ সার্কিটের উচ্চতর মেরামত ব্যয় এবং দীর্ঘস্থায়ী বন্ধ সময় এড়ায়।

প্রশ্ন ৩ঃ পিএসএম-২৬আই চালু হওয়ার পর ডিসি বাসটি পাওয়া যাওয়ার আগে প্রি-চার্জিং সিকোয়েন্স কতক্ষণ সময় নেয়?

সঠিকভাবে কাজ করা পিএসএম-২৬আই-তে, প্রি-চার্জিং সিকোয়েন্স সাধারণত মডিউলে পাওয়ার প্রয়োগের পর প্রায় তিন থেকে পাঁচ সেকেন্ডের মধ্যে সম্পন্ন হয়।

যখন বাস ভোল্টেজ তার অপারেটিং পরিসরে পৌঁছে যায় তখন সামনে প্যানেলের এলইডি বা ডিসপ্লে প্রাক-চার্জ অবস্থা থেকে স্বাভাবিক অপারেটিং ইঙ্গিতে স্থানান্তরিত হয়।

যদি এই উইন্ডোতে ক্রমটি সফলভাবে সম্পন্ন হয়, AL-5 প্রদর্শিত হবে না।

যদি একটি নির্দিষ্ট পাওয়ার-অনটি প্রত্যাশিত সময়ের চেয়ে উল্লেখযোগ্যভাবে বেশি সময় নেয় তবে স্বাভাবিক নির্দেশটি প্রদর্শিত হবে এমনকি AL-5 ট্রিগার না করেও প্রাক-চার্জিং সার্কিট উপাদানগুলি পর্যবেক্ষণ করা উচিত,যেমন সীমান্ত কর্মক্ষমতা প্রায়ই একটি চূড়ান্ত AL-5 ত্রুটি আগে.

প্রশ্ন ৪ঃ A06B-6110-H026 এর দুটি ফ্যানের মধ্যে কেবলমাত্র একটি কাজ করে?

উভয় বায়ুচলাচল বন্ধ করে কাজ করা কোনও সমর্থিত অবস্থা নয় এবং এটিকে অস্থায়ী সমাধান হিসাবে বিবেচনা করা উচিত নয়।মডিউল নামমাত্র আউটপুট এ নিরাপদ উপাদান তাপমাত্রা বজায় রাখার জন্য উভয় ভ্যান প্রয়োজন.

The module will continue to operate after AL-2 or AL-A appears — the alarm does not immediately shut the module down in all configurations — but thermal margins are reduced and the timeline to AL-3 (heatsink over-temperature shutdown) or control board damage depends entirely on ambient conditions and actual load.

ভ্যান প্রতিস্থাপন হল উভয় এলার্মের সঠিক প্রতিক্রিয়া।

প্রশ্ন ৫ঃ পিএসএম-২৬আই-এর ব্যবহারের সময় কি কোনও শোনা যায় এমন শব্দ সৃষ্টি করা কি স্বাভাবিক এবং কখন শব্দটি কোনও সমস্যার ইঙ্গিত দেয়?

একটি সঠিকভাবে পরিচালিত পিএসএম-২৬আই তার দুটি ভ্যান থেকে একটি ধ্রুবক, মাঝারি-ফ্রিকোয়েন্সি বায়ু প্রবাহের শব্দ তৈরি করে এবং সক্রিয় ফ্রন্ট-এন্ড আইজিবিটি পর্যায় থেকে একটি মৃদু সুইচিং শব্দ তৈরি করতে পারে।

ফ্যান টোনের হঠাৎ পরিবর্তন ∙ একটি নিম্ন স্তরের, রুক্ষতা বা বিরতিপূর্ণ কম্পন ∙ এটি লেয়ারের পরিধানের একটি প্রাথমিক সতর্কতা এবং এটি AL-2 বা AL-A ইভেন্টের পূর্বসূরী হিসাবে বিবেচনা করা উচিত।

মডিউল বডি থেকে নতুন, উচ্চতর কান্নাকাটি বা বুমিং যা আগে উপস্থিত ছিল না, একটি অবাধ উপাদান থেকে একটি যান্ত্রিক অনুরণন নির্দেশ করতে পারে, বিপদে ক্যাপাসিটর,বা বাসের সার্কিট্রিতে একটি অস্বাভাবিক বৈদ্যুতিক অবস্থা.

পিএসএম-২৬আই-তে কোনো অস্বাভাবিক শব্দ হলে তা খারিজ করার পরিবর্তে তদন্তের প্রয়োজন।
