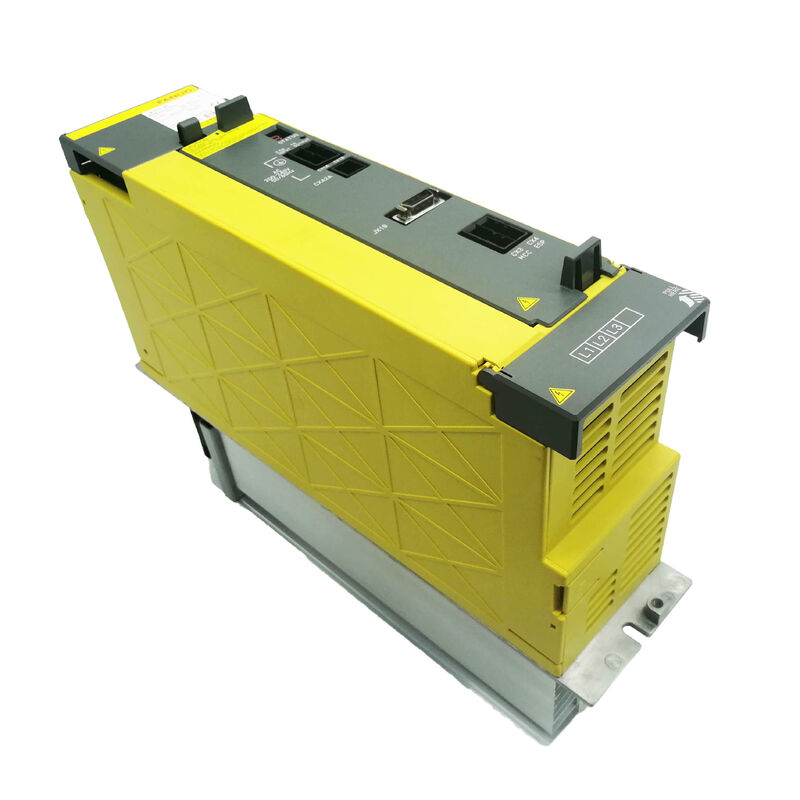

FANUC সার্ভো এম্প্লিফায়ার A06B-6110-H015
দ্যA06B-6110-H015FANUC-এর ড্রাইভ ডকুমেন্টেশনে এটিকেপিএসএম-১৫আইFANUC আলফা আই সিরিজের পাওয়ার সাপ্লাই মডিউল লাইনআপের 200-ভোল্ট, 17.5 কিলোওয়াট সদস্য। এটি কোন αi সিরিজের ড্রাইভ ক্যাবিনেটে কেন্দ্রীয় এবং অ-বিনিময়যোগ্য ভূমিকা পালন করেঃ এটি ছাড়া,সার্ভো অক্ষের কোন গতি নেইএই মডিউলটি ব্যর্থ হলে একটি যাচাইকৃত, পরীক্ষিত ইউনিট খুঁজে পাওয়া উৎপাদন ফিরে দ্রুততম পথ।
পিএসএম ফাংশনঃ এই মডিউল আসলে কি করে
FANUC এর আলফা আই সিরিজ ড্রাইভ আর্কিটেকচার এসি-টু-ডিসি রূপান্তর ফাংশনকে মোটর নিয়ন্ত্রণ ফাংশন থেকে পৃথক করে।সার্ভো এম্প্লিফায়ার মডিউল (এসভিএম) এবং স্পিন্ডল এম্প্লিফায়ার মডিউল (এসপিএম) সরাসরি এসি পাওয়ার রূপান্তর করে না ¢ তারা একটি উচ্চ-ভোল্টেজ ডিসি বাস গ্রহণ করে যা পিএসএম স্থাপন করে এবং বজায় রাখে. A06B-6110-H015 মেশিনের ইনপুট ব্রেকার থেকে তিন ফেজ 200-240V এসি নেয়, এটি একটি নিয়ন্ত্রিত২৮৩-৩৩৯ ভোল্ট ডিসি বাস, এবং ড্রাইভ চেইনের নীচে সংযুক্ত প্রতিটি এম্প্লিফায়ার মডিউলে বাস রেল বিতরণ করে।
পিএসএম-১৫আই দ্বারা সরবরাহিত একক ডিসি লিঙ্কটির মাধ্যমে মেশিনে চলাচলকারী সমস্ত জিনিস √ সমস্ত ফিড অক্ষ এবং স্পিন্ডল √ তার মোটর শক্তি আঁকে। একটি ব্যর্থ পিএসএম একবারে পুরো গতি ব্যবস্থা বন্ধ করে দেয়।
টেকনিক্যাল স্পেসিফিকেশন
| পার্ট নম্বর |
A06B-6110-H015 |
| মডেল নামকরণ |
PSM-15i / αiPS-15 |
| সিরিজ |
FANUC আলফা i (αi) ₹ 6110 প্রথম প্রজন্ম |
| মডিউল প্রকার |
এসি/ডিসি পাওয়ার সাপ্লাই মডিউল |
| ইনপুট ভোল্টেজ |
২০০-২৪০ ভোল্ট এসি, ৩ ফেজ |
| ইনপুট ফ্রিকোয়েন্সি |
৫০/৬০ হার্জ |
| ইনপুট বর্তমান |
৬৩ এ |
| আউটপুট ভোল্টেজ (DC বাস) |
২৮৩-৩৩৯ ভি ডিসি |
| নামমাত্র আউটপুট শক্তি |
17.5 কিলোওয়াট |
| ঠান্ডা |
অন্তর্নির্মিত শীতল বায়ুচলাচল |
| মাত্রা |
200 * 300 * 280 মিমি |
| ওজন |
প্রায় ৫.২ কেজি (১১.৪২ পাউন্ড) |
| অপারেটিং তাপমাত্রা |
০-৪০ °সি |
| আর্দ্রতা |
৫-৯৫% (অ-কন্ডেনসিং) |
| উত্তরাধিকারী অংশের সংখ্যা |
A06B-6140-H015 |
| নির্মাতা |
FANUC কর্পোরেশন, জাপান |
বিদ্যুৎ পুনরুদ্ধার ∙ অন্তর্নির্মিত, ঐচ্ছিক নয়
αi পিএস সিরিজের এবং বিশেষত পিএসএম -15 আই এর অন্যতম সংজ্ঞায়িত বৈশিষ্ট্য হ'ল এর শক্তি পুনর্জন্মের ক্ষমতা। যখন একটি সার্ভো অক্ষ বা স্পিন্ডল মোটর হ্রাস পায়, এটি একটি জেনারেটরের কাজ করে।পুরোনো ড্রাইভ সিস্টেমগুলি প্রতিরোধক ব্যাংকগুলির মাধ্যমে এটি পোড়ানোর মাধ্যমে এই পুনর্নবীকৃত শক্তি মোকাবেলা করে, তাপ সৃষ্টি যা পরিচালনা করতে হবে এবং ক্যাবিনেটে একটি পরিধান উপাদান যোগ করা।
A06B-6110-H015 রুটগুলি পরিবর্তে এসি সরবরাহ লাইনে পুনরুদ্ধার শক্তি ফেরত দেয়। ক্যাবিনেটের তাপীয় লোড হ্রাস পায়, প্রতিরোধক ব্যাংকটি ব্যর্থতার পয়েন্ট হিসাবে নির্মূল করা হয়,এবং ঘন ঘন উচ্চ লোডের হ্রাস চক্রের সাথে মেশিনগুলিতে মেশিনিং সেন্টারে স্পিন্ডল ব্রেকিংউদাহরণস্বরূপ, একটি উত্পাদন রান জুড়ে শক্তি সঞ্চয় অর্থপূর্ণ। এটি সমস্ত αi PS সিরিজের মডিউলগুলিতে একটি স্ট্যান্ডার্ড বৈশিষ্ট্য, একটি অ্যাড-অন নয়।
PSM-15i অ্যালার্মের রেফারেন্স
A06B-6110-H015 ক্রমাগত স্ব-নির্ণয় চালায় এবং মডিউল সামনের মুখের একটি একক-অঙ্কের LED ডিসপ্লে মাধ্যমে পৃষ্ঠের ত্রুটিগুলি সনাক্ত করে। যখন ALM LED লাল আলো দেয়,নিম্নলিখিত অ্যালার্ম কোড নির্দিষ্ট ত্রুটি অবস্থা চিহ্নিত করে:
| এলার্ম |
শর্ত |
| এএল-১ |
আইপিএম (প্রধান শক্তি মডিউল) অস্বাভাবিক অবস্থা সনাক্ত |
| এল-২ |
অভ্যন্তরীণ কুলিং ফ্যান বন্ধ |
| এএল-৩ |
হিট সিঙ্ক তাপমাত্রা অস্বাভাবিক উচ্চ |
| এএল-৪ |
ডিসি বাস ভোল্টেজ ড্রপ |
| এএল-৫ |
প্রধান ক্যাপাসিটার নির্দিষ্ট সময়ের মধ্যে চার্জ করতে ব্যর্থ |
| AL-6 |
ইনপুট পাওয়ার সাপ্লাই অস্বাভাবিক |
| AL-7 |
ডিসি বাস ওভারভোল্টেজ |
| এএল-এ |
বাহ্যিক তাপ সিঙ্ক ফ্যান বন্ধ |
| এএল-ই |
ইনপুট পাওয়ার সাপ্লাই অস্বাভাবিক |
পিএসএম-৫.৫আই থেকে পিএসএম-১৫আই শ্রেণীর মডিউলগুলির জন্য, এলএ-১ বিশেষভাবে অভ্যন্তরীণ পাওয়ার মডিউল (আইপিএম) এর একটি অস্বাভাবিক অবস্থা নির্দেশ করে।সম্ভাব্য কারণগুলির মধ্যে রয়েছে আইপিএম নিজেই নিয়ন্ত্রণ সরবরাহের ভোল্টেজ ড্রপ, অথবা তিনটি পর্যায়ে ইনপুট সরবরাহ ভোল্টেজের ভারসাম্যহীনতা। উভয়ই মডিউলটি ধ্বংস করার আগে যাচাই করা উচিত।
AL-4 and AL-5 are the most frequently encountered alarms in aged PSMs and commonly trace to electrolytic capacitor degradation in the DC bus section — a predictable end-of-life failure mode in first-generation 6110 series modules with significant operating hours.
যেখানে PSM-15i ব্যবহার করা হয়
সপ্তদশ।5 kW output capacity and 200V class positioning place the A06B-6110-H015 in drive cabinets on small-to-medium FANUC CNC machine tools — typically those with 2-4 feed axes and a single spindle where the combined servo and spindle motor demand falls within 17.5 কিলোওয়াট। এর মধ্যে রয়েছেঃ
- সিএনসি টার্নিং সেন্টার√ এক স্পিন্ডল এবং এক্স / জেড ফিড ড্রাইভ সহ 2 অক্ষের সিএনসি টার্ন এবং টার্নিং সেন্টার, ফ্যানুক 0i বা 21i নিয়ন্ত্রণ চালিত কাজের কর্মশালা এবং উচ্চ ভলিউম উত্পাদন সেলগুলিতে সাধারণ
- উল্লম্ব যন্ত্র কেন্দ্র√ ছোট 3-অক্ষের ভিএমসি, বিশেষত এশিয়ান নির্মিত মেশিনগুলি 400-600 মিমি ভ্রমণ শ্রেণীতে যা αi সিরিজ ড্রাইভ সিস্টেমের সাথে FANUC 0i-C, 0i-D, বা 0i-F নিয়ন্ত্রণগুলি চালায়
- ইডিএম মেশিনFANUC সিএনসি তারের EDM ইউনিট যেখানে সার্ভো শক্তি চাহিদা মাঝারি এবং একটি কম্প্যাক্ট PSM ফর্ম ফ্যাক্টর মেশিন ক্যাবিনেটের বিন্যাসের জন্য ভাল উপযুক্ত
- FANUC রোবটFANUC ইন্ডাস্ট্রিয়াল রোবট মডেল নির্বাচন করুন যা αi সিরিজের সার্ভো ড্রাইভ ব্যবহার করে এবং কন্ট্রোলার ক্যাবিনেটে একটি বিশেষ পাওয়ার সাপ্লাই মডিউল প্রয়োজন
সামঞ্জস্যপূর্ণ সিএনসি প্রজন্মের মধ্যে রয়েছেFANUC 0i(সমস্ত সিরিজ),১৬i,১৮i,২১i,৩০i,৩১i, এবং৩২iএটি মূলত ফ্যানুক সিএনসি প্ল্যাটফর্মগুলির পুরো পরিসীমা জুড়ে রয়েছে যা αi সিরিজের ড্রাইভ আর্কিটেকচারটি চালু হওয়ার সময় থেকে বর্তমান উত্পাদন পর্যন্ত ব্যবহার করেছে।
প্রথম প্রজন্মের 6110 বনাম দ্বিতীয় প্রজন্মের 6140
A06B-6110-H015 FANUC এরপ্রথম প্রজন্মের 6110 সিরিজএর প্রত্যক্ষ উত্তরসূরি হ'লA06B-6140-H015, একটি আপডেট PCB এবং তারের বোর্ড সংশোধন সঙ্গে দ্বিতীয় প্রজন্মের ইউনিট। উভয় প্রজন্মের একই PSM-15i ফর্ম ফ্যাক্টর দখল এবং সামঞ্জস্যপূর্ণ যান্ত্রিক মাউন্ট এবং বৈদ্যুতিক ইন্টারফেস ভাগ,A06B-6140-H015 একটি কার্যকর ক্ষেত্র প্রতিস্থাপন যখন মূল 6110 ইউনিট আর পাওয়া যায় না.
মেশিনের ডকুমেন্টেশনে 6110 সিরিজ নির্দিষ্ট করা হয়েছে বা যেখানে ইউনিট প্রতি ইউনিট প্রতিস্থাপনের প্রয়োজন হয় এমন রক্ষণাবেক্ষণের দৃশ্যের জন্য,A06B-6110-H015 উৎস থেকে সঠিক অংশ নম্বর রয়ে যায়.
রক্ষণাবেক্ষণ বিবেচনা
পিএসএম-১৫আই হ'ল যে কোনও মেশিনে এটি ইনস্টল করা হয়েছে এমন একটি একক-পয়েন্ট-অফ-ব্যর্থতা উপাদান। মডিউলটি পুনরুদ্ধার না হওয়া পর্যন্ত ব্যর্থ পিএসএমের অর্থ শূন্য মেশিন আউটপুট।এটি FANUC αi সিরিজের খুচরা যন্ত্রাংশের তালিকায় সর্বোচ্চ অগ্রাধিকারযুক্ত আইটেমগুলির মধ্যে একটি করে তোলে, বিশেষ করে উৎপাদন পরিবেশে যেখানে মেশিনের ডাউনটাইম সরাসরি খরচ করে।
প্রথম প্রজন্মের 6110 সিরিজের পিএসএমগুলিতে বয়সের প্রধান ব্যর্থতার প্রক্রিয়াগুলি পূর্বাভাসযোগ্যঃ ডিসি বাস বিভাগে ইলেক্ট্রোলাইটিক ক্যাপাসিটর অবনতি (সাধারণত AL-4, AL-5 হিসাবে প্রকাশিত হয়),এবং শীতল ভ্যানের জীবন শেষ (AL-2), AL-A) উচ্চ সমষ্টিগত অপারেটিং ঘন্টা সঙ্গে মডিউল উপর, উভয় পয়েন্ট একটি অপ্রত্যাশিত বন্ধ কারণ আগে proactively মোকাবেলা মূল্য।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১ঃ A06B-6110-H015 এর নামমাত্র আউটপুট পাওয়ার ₹১৫ কিলোওয়াট বা ১৭.৫ কিলোওয়াট?
মডিউলটির FANUC মডেল নামকরণ "PSM-15i" αi PS নামকরণ কনভেনশনে এর 15 kW অবিচ্ছিন্ন নামমাত্র আউটপুটকে প্রতিফলিত করে।ড্রাইভ সিস্টেমের ডকুমেন্টেশনে তালিকাভুক্ত এবং একাধিক প্রযুক্তিগত উত্স দ্বারা নিশ্চিতকৃত প্রকৃত নির্দিষ্ট আউটপুট শক্তি হল17.5 কিলোওয়াটFANUC নামমাত্র মডেলের ক্ষমতার ঊর্ধ্বে ভৌত নকশায় সামান্য ওভারহেড প্রয়োগ করে। সিস্টেমের আকার নির্ধারণের উদ্দেশ্যে, 17.5 kW নিশ্চিতকৃত সংখ্যা হিসাবে ব্যবহার করুন।
প্রশ্ন ২ঃ A06B-6110-H015 এর সরাসরি প্রতিস্থাপন কি?
FANUC দ্বারা মনোনীত উত্তরাধিকারী হলA06B-6140-H015, দ্বিতীয় প্রজন্মের PSM-15i একটি আপডেট PCB সংশোধন সঙ্গে. এটি 6110 সিরিজ ইউনিট হিসাবে একই মাউন্ট, বৈদ্যুতিক সংযোগ, এবং আউটপুট স্পেসিফিকেশন ভাগ,এটিকে মাঠে ফর্ম-ফিট-ফাংশন প্রতিস্থাপন করে.
প্রশ্ন 3: কোন FANUC CNC মেশিন এবং নিয়ন্ত্রণ এই পাওয়ার সাপ্লাই মডিউল ব্যবহার করে?
A06B-6110-H015 FANUC এর সাথে যুক্ত 200-ভোল্ট শ্রেণীর αi সিরিজের ড্রাইভ সিস্টেমে ব্যবহৃত হয়0i,১৬i,১৮i,২১i,৩০i,৩১i, এবং৩২iসিএনসি কন্ট্রোলস। এটি সর্বাধিক সাধারণভাবে কমপ্যাক্ট মেশিনিং সেন্টার, সিএনসি টার্নিং সেন্টার এবং তারের ইডিএম মেশিনে পাওয়া যায় যেখানে মোট সার্ভো এবং স্পিন্ডল পাওয়ারের চাহিদা 17.5 কিলোওয়াট আউটপুট রেটিংয়ের মধ্যে থাকে।
প্রশ্ন ৪ঃ আমাদের মেশিনের পিএসএম-১৫আই-তে এল-৫ দেখাচ্ছে। এর অর্থ কী এবং আমাদের কী পরীক্ষা করা উচিত?
AL-5 ইঙ্গিত দেয় যে প্রধান ক্যাপাসিটার ব্যাংক সঠিক ভোল্টেজে চার্জ করতে ব্যর্থ হয়েছে নির্দিষ্ট সময়ের মধ্যে পাওয়ার-আপ এ।সমস্ত তিনটি ইনপুট ফেজ উপস্থিত এবং সঠিক ভোল্টেজে ভারসাম্যপূর্ণ কিনা তা যাচাই করুন (AL-E এবং সরবরাহ সমস্যাগুলি অনুরূপ উপসর্গগুলি সক্রিয় করতে পারে). যদি ইনপুট শক্তি ভাল নিশ্চিত করা হয়, একটি বয়স্ক মডিউল মধ্যে AL-5 সাধারণত নির্দেশ করেইলেক্ট্রোলাইটিক ক্যাপাসিটর অবক্ষয়ডিসি বাস বিভাগে প্রথম প্রজন্মের 6110 সিরিজের ইউনিটগুলিতে একটি সাধারণ পরিধান ত্রুটি। উপাদান স্তরের মেরামত বা মডিউল প্রতিস্থাপন সঠিক পদক্ষেপ।
প্রশ্ন 5: এই মডিউলটি প্রতিস্থাপনের পরিবর্তে মেরামত করা যেতে পারে?
হ্যাঁ A06B-6110-H015 ব্যাপকভাবে FANUC-বিশেষ মেরামতের সুবিধা দ্বারা সমর্থিত হয় যা উপাদান স্তরে এই মডিউলগুলি পুনর্নির্মাণ করে, ক্যাপাসিটার, শীতল ভ্যান,এবং অন্যান্য বয়সের সীমাবদ্ধ অংশ এবং ফেরত আগে লাইভ FANUC হার্ডওয়্যার লোড অধীনে ইউনিট পরীক্ষাসীমিত পরিমাণে নতুন সরবরাহের সাথে বন্ধ হওয়া প্রথম প্রজন্মের মডিউলের জন্য, যথাযথভাবে পুনর্নির্মাণ এবং লোড-পরীক্ষিত ইউনিট প্রায়শই সবচেয়ে বাস্তব এবং ব্যয়বহুল সমাধান।
