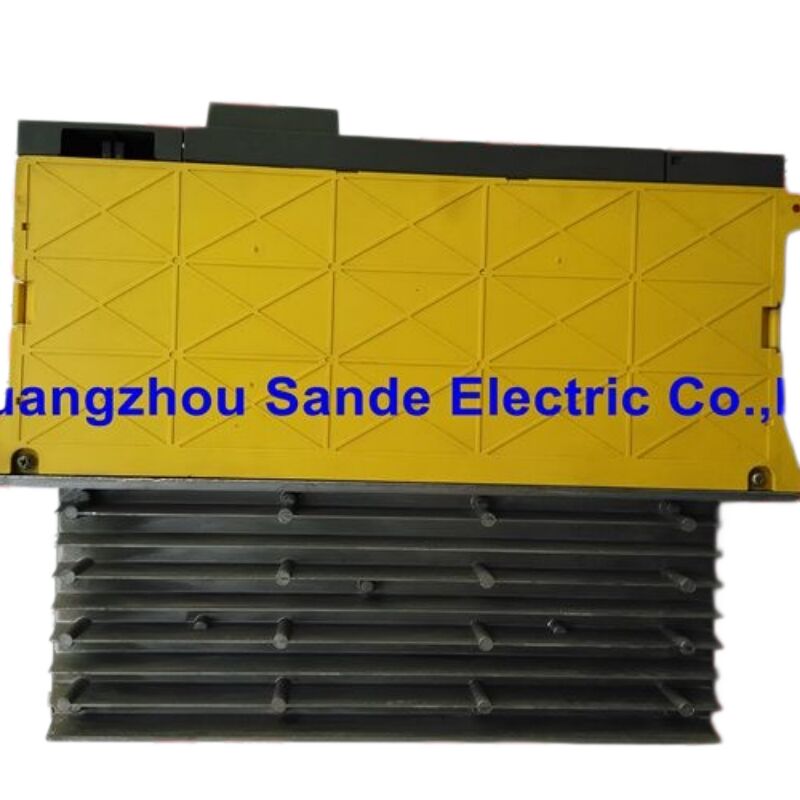

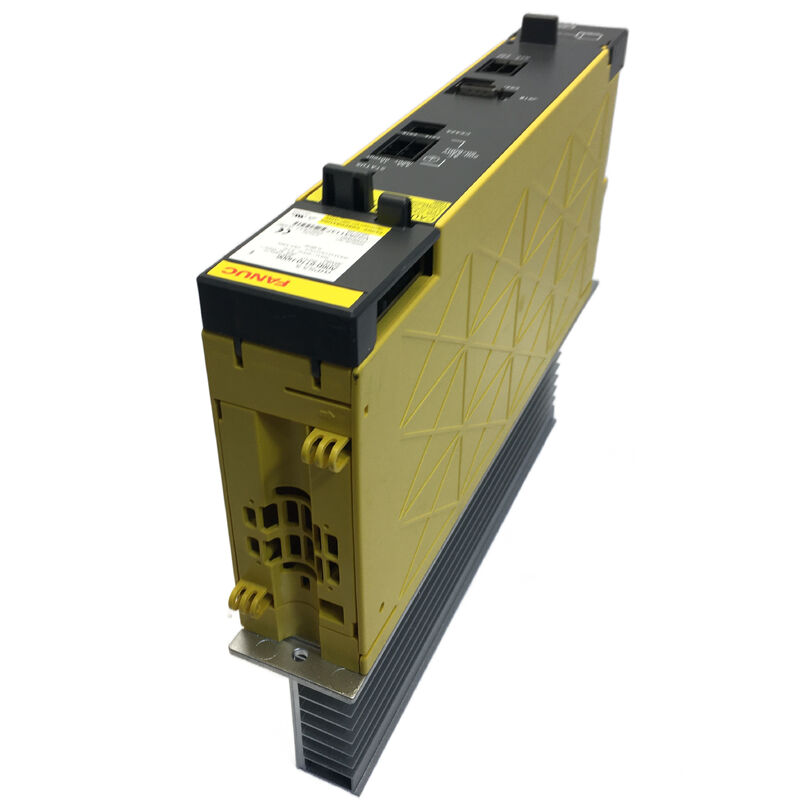

FANUC A06B-6110-H006 পাওয়ার সাপ্লাই মডিউল -- আলফা আই PSM-5.5i
আলফা আই সিরিজ পিএসএম-৫.৫আই ২০০-২৪০ ভ্যাক্স ৫.৫ কিলোওয়াট রেটেড পাওয়ার রিজেনারেশন সিএনসি ড্রাইভ সিস্টেম
প্রতিটি আলফা আই ড্রাইভ সিস্টেমের জন্য প্রয়োজনীয় ফাউন্ডেশন
একটি একক সার্ভো মোটর একটি FANUC আলফা আই সজ্জিত মেশিন টুল চালু করার আগে, A06B-6110-H006 PSM-5.5i মডিউলটি সুবিধার তিন-ফেজ এসি সরবরাহকে পরিষ্কার, নিয়ন্ত্রিত ডিসি বাস শক্তিতে রূপান্তর করে।এই পাওয়ার সাপ্লাই মডিউল ড্রাইভ ক্যাবিনেটের সামনে অবস্থিত, এসি থেকে ডিসি রূপান্তর পরিচালনা করে এবং অক্ষের হ্রাসের সময় ব্রেকিং শক্তি সরবরাহ গ্রিডে ফিরিয়ে দেয়।
টেকনিক্যাল স্পেসিফিকেশন
| প্যারামিটার |
মূল্য |
| FANUC পার্ট নম্বর |
A06B-6110-H006 |
| ইউনিট স্পেসিফিকেশন |
A06B-6110-C006 |
| মডেল নাম |
পিএসএম-৫.৫আই (পাওয়ার সাপ্লাই মডিউল, ৫.৫ কিলোওয়াট) |
| সিরিজ |
FANUC আলফা i (200 VAC ইনপুট) |
| ইনপুট ভোল্টেজ |
200 - 240 ভ্যাক্স (3-ফেজ) |
| ইনপুট বর্তমান |
২৬ এ |
| ইনপুট ফ্রিকোয়েন্সি |
৫০/৬০ হার্জ |
| নামমাত্র আউটপুট শক্তি |
5.5 কিলোওয়াট |
| সর্বাধিক আউটপুট শক্তি |
১১ কিলোওয়াট |
| সর্বাধিক আউটপুট শক্তি |
২২ কিলোওয়াট |
| ডিসি বাস আউটপুট ভোল্টেজ |
প্রায় ২৮৩ ভিডিসি |
| পুনর্জন্মের ধরন |
শক্তি পুনরুদ্ধার (বিদ্যুৎ সরবরাহের জন্য শক্তি ফিরিয়ে দেয়) |
| মাত্রা (H × W × D) |
প্রায় ২৯০ মিমি × ১৫০ মিমি × ২৭৫ মিমি |
| ওজন |
প্রায় ৪.৯ কেজি |
বিদ্যুৎ পুনরুদ্ধারের উপকারিতা
A06B-6110-H006 এ পাওয়ার রিগ্রেনেশন প্রযুক্তি রয়েছে যা তাপ হিসাবে ছড়িয়ে দেওয়ার পরিবর্তে হ্রাস শক্তিকে গ্রিডে ফিরিয়ে দেয়।এই ক্ষমতা ক্যাবিনেটের অভ্যন্তরে তাপ উত্পাদন এবং সুবিধা সরবরাহ থেকে নেট শক্তি খরচ উভয় হ্রাস, বিশেষ করে ঘন ঘন পজিশনিং চক্রের সাথে মেশিনগুলির জন্য উপকারী।
আলফা আই সিস্টেম আর্কিটেকচার
ফ্যানুকের আলফা আই ড্রাইভ সিস্টেম একটি ভাগ করা ডিসি বাস আর্কিটেকচার ব্যবহার করে যেখানে পিএসএম -5.5 আই পুরো ড্রাইভ গ্রুপের জন্য একমাত্র এসি-টু-ডিসি রূপান্তরকারী হিসাবে কাজ করে।এটা ড্রাইভ ক্যাবিনেটের স্ট্যাক বামতম অবস্থান দখল, সমস্ত সংযুক্ত সার্ভো এম্প্লিফায়ার মডিউল (এসভিএম) এবং স্পিন্ডল এম্প্লিফায়ার মডিউল (এসপিএম) যা ফিড অক্ষ এবং প্রধান স্পিন্ডল চালায়।
সামঞ্জস্যপূর্ণ সিএনসি নিয়ামক
A06B-6110-H006 বিভিন্ন FANUC CNC সিস্টেমের সাথে কাজ করে যার মধ্যে রয়েছেঃ
- FANUC 0i সিরিজ সিএনসি (সমস্ত রূপ)
- FANUC 16i, 18i, 21i সিরিজ
- FANUC 30i, 31i, 32i সিরিজ
- FANUC 15i সিরিজ
- আলফা আই ড্রাইভ হার্ডওয়্যার ব্যবহার করে FANUC রোবট কন্ট্রোলার
ইনস্টলেশনের প্রয়োজনীয়তা
সমালোচনামূলক ইনস্টলেশন নোটঃ
- পাওয়ার ফ্যাক্টর উন্নতি ক্যাপাসিটার ইনস্টল করবেন না - তারা পুনর্জন্ম সার্কিট সঙ্গে ধ্বংসাত্মকভাবে মিথস্ক্রিয়া
- ইনপুট ভোল্টেজ নামমাত্র কর্মক্ষমতা জন্য 200-240 VAC পরিসীমা মধ্যে থাকা উচিত
- কন্ট্রোল পাওয়ার (সিএক্স১এ সংযোগকারী) সিএনসি পাওয়ার-অন এর আগে বা একই সাথে পাওয়ার দেওয়া উচিত
স্ট্যাটাস এলইডি ডায়াগনস্টিক
সামনের প্যানেল STATUS LED অবিলম্বে ডায়াগনস্টিক তথ্য প্রদান করেঃ
- LED বন্ধ- নিয়ন্ত্রণ ক্ষমতা সরবরাহ করা হয় না বা নিয়ন্ত্রণ সার্কিট ত্রুটিপূর্ণ
- LED স্থিতিশীল- স্বাভাবিক অপারেশন, প্রধান সার্কিট চালিত
- এলইডি ফ্ল্যাশিং/আলার্ম- ত্রুটি অবস্থা সনাক্ত করা হয়েছে
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১ঃ পিএসএম-৫.৫আই এবং এ০৬বি-৬১১০ সিরিজের বড় মডেলের মধ্যে পার্থক্য কী?
A06B-6110 সিরিজটি সম্পূর্ণ 200VAC আলফা আই পিএসএম লাইন আপকে কভার করে। H006 হল পিএসএম -5.5i 5.5 কিলোওয়াট অবিচ্ছিন্ন, যখন বৃহত্তর মডেলগুলির মধ্যে H011 (পিএসএম -11i, 11 কিলোওয়াট), H015 (পিএসএম -15i, 15 কিলোওয়াট),এবং অন্যান্য PSM-55i পর্যন্তনির্বাচন সংযুক্ত মডিউলগুলির মোট অবিচ্ছিন্ন শক্তি চাহিদার উপর নির্ভর করে।
প্রশ্ন 2: A06B-6110-H006 400VAC ইনপুট সরবরাহ সঙ্গে ব্যবহার করা যেতে পারে?
না. এই মডিউলটি বিশেষভাবে 200-240 ভিএসি থ্রি-ফেজ ইনপুটের জন্য রেট করা হয়েছে। 400-480 ভিএসি সরবরাহের জন্য, FANUC এর HV সিরিজ (A06B-6120 পরিবার) ব্যবহার করুন।স্টেপ-ডাউন ট্রান্সফরমার ছাড়া 400VAC এ এই মডিউল ব্যবহার এটি ধ্বংস করবে.
প্রশ্ন ৩ঃ এই মডিউলের সবচেয়ে সাধারণ ব্যর্থতার কারণ কী?
সাধারণ ব্যর্থতার মোডগুলির মধ্যে রয়েছে বয়স্ক এবং তাপীয় চক্র থেকে ক্যাপাসিটর অবনতি, ওভারকরেন্ট ইভেন্টগুলির কারণে আইজিবিটি ট্রানজিস্টর ব্যর্থতা এবং গেট ড্রাইভ সার্কিট ত্রুটি।পেশাদার মেরামত সাধারণত ক্যাপাসিটার প্রতিস্থাপন জড়িত, অর্ধপরিবাহী প্রতিস্থাপন, এবং ফ্যান প্রতিস্থাপন।
প্রশ্ন 4: এই মডিউলের জন্য কি বিশেষ স্টার্টআপ প্যারামিটার কনফিগারেশন প্রয়োজন?
পিএসএম নিজেই কোন ব্যবহারকারী-কনফিগারযোগ্য পরামিতি নেই। তবে, সার্ভো পরামিতিগুলি প্রথম চালিত পরীক্ষার আগে সিএনসিতে সঠিকভাবে শুরু করা আবশ্যক,এবং পিএসএম অবস্থা মোটর আন্দোলন কমান্ড করার আগে অপারেশনাল নিশ্চিত করা উচিত.
প্রশ্ন 5: মডিউলটি বন্ধ হয়ে গেছে বলে তালিকাভুক্ত করা হয়েছে - প্রতিস্থাপনের জন্য সরবরাহের পরিস্থিতি কেমন?
স্ট্যান্ডার্ড উৎপাদন থেকে বাদ দেওয়া হলেও, নতুন-পুরানো স্টক এবং পেশাদারভাবে পুনর্নির্মাণ করা ইউনিট উভয়ই FANUC-বিশেষজ্ঞ CNC অংশ সরবরাহকারীদের মাধ্যমে উপলব্ধ।নামকরা রিফার্বাররা লোডের অধীনে মডিউল পরীক্ষা করে এবং সাধারণত 12 মাসের গ্যারান্টি প্রদান করে.
