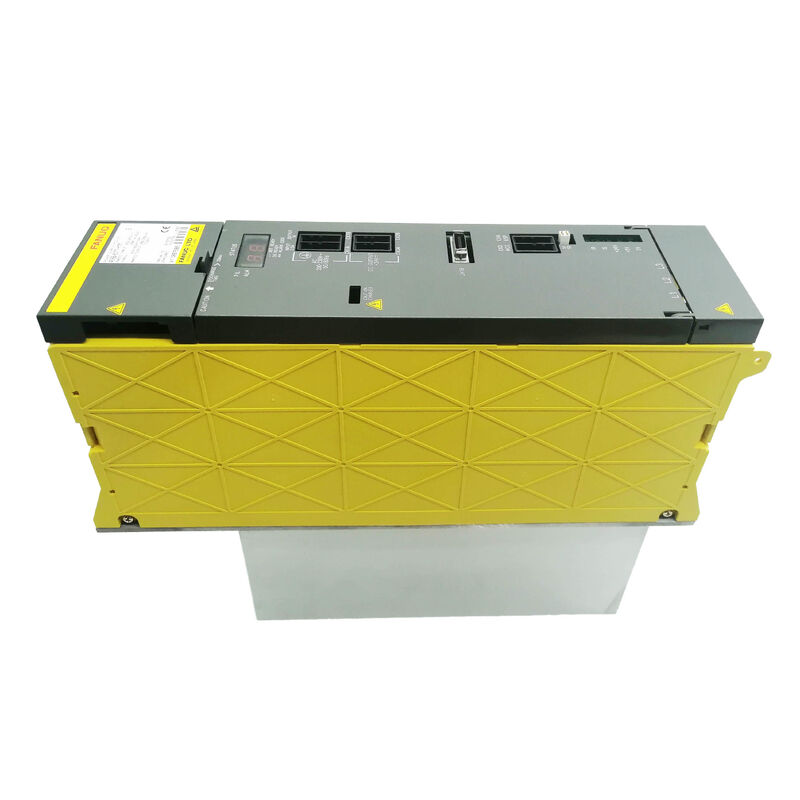

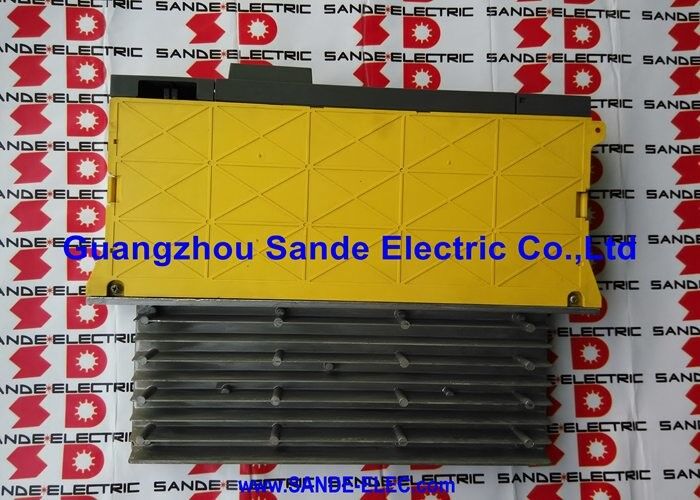

C সিরিজ C পাওয়ার সাপ্লাই মডিউল A06B-6077-H111 A06B6077H111 AO6B-6O77-H111

Fanuc A06B-6077-H111∙ আলফা সার্ভো পাওয়ার কনভার্টার PSM-11 ∙ 13.2kW, 200 ∙ 230V এসি 3-ফেজ, 49A ইনপুট, 283 ∙ 325V ডিসি বাস, সক্রিয় পুনর্জন্ম, বাহ্যিক জোরপূর্বক শীতল প্রয়োজন

সংক্ষিপ্ত বিবরণ

দ্যFanuc A06B-6077-H111হল পিএসএম-১১ ∙ এ০৬বি-৬০৭৭ সিরিজের দুটি পাওয়ার সাপ্লাই মডিউলের মধ্যে বৃহত্তম, এটি আলফা সিরিজের ড্রাইভ সিস্টেমে ১৩.২ কিলোওয়াট ডিসি বাস শক্তি সরবরাহ করে।যখন বাকি আলফা পিএসএম পরিবার A06B-6087 নাম্বারিং ব্লকে বাস করে, পিএসএম -১১ এর ছোট পিএসএম -৫.৫ (A06B-6077-H106) এর সাথে নিজস্ব A06B-6077 সিরিজ রয়েছে।

উভয়ই কাঠামোগতভাবে উচ্চ-শক্তির A06B-6087 PSM মডিউলগুলির সাথে অনুরূপ২৮৩-৩২৫ ভোল্ট পরিসরে ডিসি বাস আউটপুট কিন্তু তারা একটি স্বতন্ত্র মেশিন আকারের সেগমেন্ট পরিবেশন করে: কমপ্যাক্ট মেশিনিং সেন্টার, সিএনসি টার্নস এবং ছোট মাল্টি-অক্সি মেশিন যেখানে মিলিত স্পিন্ডল এবং সার্ভো পাওয়ার চাহিদা 13.2kW এর মধ্যে আরামদায়কভাবে ফিট করে।

13.2kW আউটপুট এবং 49A নামমাত্র ইনপুট দিয়ে, পিএসএম -11 একটি বা দুটি সার্ভো অক্ষের এসভিএম মডিউলগুলির সাথে যুক্ত ছোট আলফা স্পিন্ডল এম্প্লিফায়ার মডিউলগুলির সাথে ভালভাবে মেলে।

৩.৭ কিলোওয়াট বা ৫.৫ কিলোওয়াট স্পিন্ডল মোটর এবং দুই বা তিনটি ছোট আলফা সার্ভো অক্ষ সহ একটি মেশিন একটি সাধারণ পিএসএম-১১ ইনস্টলেশন ∙ মোট একযোগে শক্তি চাহিদা ১৩.২ কিলোওয়াট সিলিংয়ের মধ্যে ভাল,মাল্টি-অক্ষ ত্বরণের সময় অস্থায়ী শিখরগুলির জন্য পর্যাপ্ত মার্জিন সহ.

কম্প্যাক্ট আলফা ড্রাইভ সিস্টেমের সাথে সিরিজ 0-সি বা 0-ডি কন্ট্রোল চালানো মেশিনগুলি সর্বাধিক সাধারণ পিএসএম -11 অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে; এই নিয়ন্ত্রণ প্রজন্মগুলি ছোট,অর্থনৈতিক যন্ত্রপাতি যেখানে PSM-11 এর শক্তি শ্রেণী স্বাভাবিক ফিট হয়.

পিএসএম -১১ পাওয়ার স্কেলের অন্য প্রান্তে পিএসএম -৪৫ এবং পিএসএম -৫৫ এর সাথে একটি নির্দিষ্ট বৈশিষ্ট্য ভাগ করে নেয়ঃ এটির জন্য বাহ্যিক জোরপূর্বক বায়ু শীতল প্রয়োজন।

এটি স্পষ্টভাবে ফ্যানুকের আলফা সিরিজ কনফিগারেশন ডকুমেন্টেশনে পিএসএম-৪৫ এর সাথে উল্লেখ করা হয়েছে,পিএসএম-১৫ থেকে পিএসএম-৩৭ পরিসরের উভয় মডিউলকে পৃথক করে যা তাদের নিজস্ব অন্তর্নির্মিত ফ্যান এবং হিটসিঙ্ক বিন্যাসের মাধ্যমে স্ব-শীতল হয়.

পিএসএম-১১ এর জন্য, বাহ্যিক জোরপূর্বক শীতল করার প্রয়োজনীয়তা মডিউলের কম্প্যাক্ট শারীরিক বিন্যাসকে প্রতিফলিত করেঃ60mm প্রশস্ত হাউজিং 49A ইনপুট এ স্ব-শীতল করার জন্য প্রয়োজন হবে তাপ সিঙ্ক ফিন এলাকা accommodates না, তাই তাপীয় নকশাটি মডিউলের হিটসিঙ্ক জুড়ে অতিরিক্ত বায়ু প্রবাহ সরবরাহকারী ক্যাবিনেটের উপর নির্ভর করে।

সক্রিয় পুনর্জন্ম পিএসএম -১১ এর নকশার অংশ, যা এটিকে পিএসএম পরিবারের পরিবর্তে পিএসএমআর (রেসিস্টর ডিসচার্জ) বিকল্পের মধ্যে রাখে।

এমনকি 13.2kW এ, ছোট স্পিন্ডল এবং সার্ভো মোটর থেকে বিলম্ব শক্তি পুনরাবৃত্তি অবস্থান চক্র এবং টুল পরিবর্তন একটি উত্পাদন শিফট জুড়ে যোগ করা হয়।

পিএসএম-১১ এনার্জিটা রিসিস্টারে পুড়িয়ে দেওয়ার পরিবর্তে তিন-ফেজ এনার্জিতে ফিরিয়ে দেয়।একটি বহিরাগত স্রাব প্রতিরোধক ইউনিট এবং এর সাথে সম্পর্কিত ক্যাবিনেট তাপ উত্পাদন উভয় প্রয়োজন দূর.

মূল বৈশিষ্ট্যাবলী

এ০৬বি-৬০৭৭ সিরিজ ০ ক্ষুদ্র মেশিন পাওয়ার আর্কিটেকচার

A06B-6077 পণ্য পরিবারটি প্রধান A06B-6087 PSM সিরিজের পাশাপাশি বিদ্যুৎ সরবরাহের অতিরিক্ত নির্দিষ্টকরণ ছাড়াই ছোট মেশিন বিভাগকে সম্বোধন করার জন্য তৈরি করা হয়েছিল।

একটি কমপ্যাক্ট সিএনসি টার্ন বা ছোট ড্রিলিং সেন্টার ডিজাইন করার জন্য একটি মেশিন টুল নির্মাতার মোট ড্রাইভ সিস্টেমের শক্তি 5 ′′ 10kW এর 17.5kW PSM-15 এর ক্ষমতা প্রয়োজন ছিল না,এবং PSM-11 এর 60mm প্রশস্ত হাউজিং (A06B-6087 মডিউলগুলির 90-150mm হাউজিংগুলির বিপরীতে) ছোট মেশিন টুলগুলির কম্প্যাক্ট বৈদ্যুতিক ক্যাবিনেটে আরও স্বাভাবিকভাবে ফিট করে.

The A16B-2202-0461 wiring board and A16B-2202-0420 control card inside the PSM-11 are specific to the A06B-6077 series and are not interchangeable with the boards in the A06B-6087 PSM-15 through PSM-55.

এটির রক্ষণাবেক্ষণের জন্য ব্যবহারিক প্রভাব রয়েছেঃ পিএসএম-১১ এর অভ্যন্তরীণ বোর্ডগুলির জন্য খুচরা যন্ত্রাংশের উত্পাদন 6077 অংশ নম্বর কাঠামো অনুসরণ করে,এবং এই বোর্ড পৃথকভাবে পাওয়া যায় না মডিউল সেবা ইউনিট.

কমপ্যাক্ট ফরম্যাট, বাহ্যিক শীতল বিনিময়-অফ

পিএসএম-১১ এর ~ ২.২৬ কেজি ওজন এবং কমপ্যাক্ট ৬০ মিমি প্রশস্ত হাউজিং ছোট মেশিনের বৈদ্যুতিক ক্যাবিনেটের বিন্যাসের জন্য ব্যবহারিক সুবিধা।একটি ক্যাবিনেট যে 150mm PSM-15 দ্বারা অভিভূত করা হবে স্থান সীমাবদ্ধতা ছাড়া PSM-11 গৃহীত করতে পারেন.

This compactness is achieved partly by removing the self-cooling heatsink and fan arrangement that the larger PSM modules rely on — the PSM-11 depends on the cabinet's airflow to provide cooling across its heat-generating components.

বাস্তবে এর অর্থ হল PSM-11 কে একটি স্থানে লাগানো উচিত যেখানে ক্যাবিনেটের বায়ু প্রবাহ ইতিবাচক এবং ধারাবাহিক,অথবা যেখানে একটি বিশেষ বায়ু প্রবাহ ব্যবস্থা মডিউল জুড়ে শীতল বায়ু পরিচালনা করে.

একটি খারাপ তাপ নকশাযুক্ত ক্যাবিনেট - গরম অঞ্চল, পুনরায় সঞ্চালিত বায়ু, বা ব্লক করা বায়ুচলাচল - পিএসএম -১১ এর AL03 হিটসিঙ্কগুলি 13.2kW এর নীচে লোডের স্তরেও অতিরিক্ত তাপমাত্রা বন্ধ করে দেবে।

এটি বড় মেশিনের তুলনায় ছোট মেশিনগুলিতে একটি সাধারণ রক্ষণাবেক্ষণ সমস্যা, কারণ ছোট মেশিনগুলিতে ন্যূনতম ক্যাবিনেট বায়ু প্রবাহের বিধান রয়েছে।

ফুটো সনাক্তকরণ এবং এলার্ম সিস্টেম

A06B-6077-H111 এর মধ্যে একটি ফুটো সনাক্তকরণ সার্কিট রয়েছে যা DC বাস এবং ডাউনস্ট্রিম মোটর তারের মধ্যে গ্রাউন্ড ত্রুটির অবস্থার জন্য পর্যবেক্ষণ করে।

This provides early warning of deteriorating motor winding insulation — a ground fault current that builds gradually rather than appearing suddenly will trigger the leakage detection before it develops into a complete winding failure or a tripped circuit breaker.

পিএসএম-১১ এর জন্য এলার্ম কোড সিস্টেম স্ট্যান্ডার্ড আলফা পিএসএম এলার্ম কাঠামো অনুসরণ করেঃ

AL01প্রধান পাওয়ার মডিউলে অতিরিক্ত বর্তমান (পিএসএম-১১ এ আইপিএম ত্রুটি, পিএসএম-১৫ এবং তার উপরে অতিরিক্ত বর্তমানের অর্থ থেকে পৃথক) ।

AL02PSM-11 এ, নির্দিষ্ট প্রভাবিত ফ্যানটি সনাক্ত করা উচিত এবং তাৎক্ষণিকভাবে প্রতিস্থাপন করা উচিত।

AL04ডিসি লিংক ভোল্টেজ ড্রপ। ডাউনস্ট্রিম এম্প্লিফায়ার মডিউল এবং ডিসি বাস সংযোগ পরীক্ষা করুন।

AL05ডিসি বাস প্রি-চার্জ সম্পূর্ণ হয়নি। মডিউলের মধ্যে প্রি-চার্জ সার্কিট তদন্ত করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: পিএসএম-১১ A06B-6087 এর পরিবর্তে A06B-6077 সিরিজে রয়েছে। এর অর্থ কি এটি একই বাসের A06B-6087 এসভিএম সার্ভো এম্প্লিফায়ার মডিউলগুলির সাথে সামঞ্জস্যপূর্ণ নয়?

না, A06B প্রোডাক্ট সিস্টেমের সিরিয়াল নম্বরিং সিস্টেমের অসঙ্গতি নয় বরং নির্দিষ্ট মডিউল টাইপকে চিহ্নিত করে।

A06B-6077-H111 এর DC বাস আউটপুট A06B-6079 এবং A06B-6096 সিরিজের SVM সার্ভো এম্প্লিফায়ার মডিউল এবং A06B-6088/A06B-6102 SPM স্পিন্ডল এম্প্লিফায়ার মডিউলগুলির সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ।

পিএসএম-১১ কেবলমাত্র আলফা পরিবারের নিম্ন-শক্তি প্রান্তে বসে, একই নিয়ন্ত্রিত ২৮৩-৩২৫ ভি ডিসি বাস সরবরাহ করে যা সমস্ত আলফা সিরিজ এম্প্লিফায়ার মডিউলগুলির প্রয়োজন,ছোট মেশিন কনফিগারেশনের জন্য উপযুক্ত বর্তমান ক্ষমতা.

প্রশ্ন ২ঃ পিএসএম-১১-এর বাহ্যিক জোরপূর্বক শীতল করার প্রয়োজনীয়তার জন্য ফ্যানুক কোন নির্দিষ্ট বায়ু প্রবাহের ব্যবস্থা সুপারিশ করে?

ফ্যানুকের আলফা সিরিজের হার্ডওয়্যার ইনস্টলেশন ম্যানুয়াল (বি- 65162) PSM-11 সহ এটির প্রয়োজন হয় এমন মডিউলগুলির জন্য জোরপূর্বক শীতলীকরণের ব্যবস্থাগুলি নথিভুক্ত করে।

প্রয়োজনীয়তা হল মডিউলটির হিটসিঙ্ক পৃষ্ঠের মাধ্যমে শীতল বাহ্যিক বায়ু প্রবাহিত হয়, সাধারণত মডিউলটির নীচে থেকে উপরের দিকে, প্রাকৃতিক কনভেকশন দিক অনুসরণ করে।

প্রয়োজনীয় নির্দিষ্ট বায়ু প্রবাহের পরিমাণ এবং গতি নামমাত্র লোড এ মডিউলের তাপ উৎপাদনের ফাংশন এবং হিটসিঙ্কের তাপ প্রতিরোধের।

বাস্তবে, পিএসএম -১১ এর হিটসিঙ্কের মুখের উপর বায়ু প্রবাহকে পরিচালিত করার জন্য একটি ছোট অক্ষীয় ফ্যান মাউন্ট করা হয়, যা বি -65162 স্পেসিফিকেশন অনুসারে আকারযুক্ত, স্ট্যান্ডার্ড বাস্তবায়ন।

প্রশ্ন ৩ঃ পিএসএম-১১ কি পিএসএম-৫.৫ (এ০৬বি-৬০৭৭-এইচ১০৬) এর পরিবর্তে এমন মেশিনে কাজ করতে পারে যেখানে পিএসএম-৫.৫ ব্যর্থ হয়েছে?

একটি পিএসএম -11 একই ডিসি বাস সরবরাহ করতে পারে যা একটি পিএসএম -5.5 পরিবেশন করেছিল, এবং অতিরিক্ত শক্তি ক্ষমতা (13.2kW বনাম 5.5kW) ডাউনস্ট্রিম এম্প্লিফায়ারগুলির জন্য কোনও ঝুঁকি সৃষ্টি করে না ¢ তারা কেবল যা প্রয়োজন তা আঁকবে।

The physical installation requires verifying that the PSM-11 fits the available space (same 60mm width for both units) and that the facility supply circuit can provide the PSM-11's 49A rated input versus the PSM-5.৫ এর কম স্রোত।

যদি সরবরাহ সার্কিটটি PSM-5.5 এর প্রয়োজনীয়তা অনুসারে আকারযুক্ত হয়, তবে PSM-11 এ আপগ্রেড করার জন্য সার্কিট সুরক্ষা এবং তারের 49A এর জন্য পর্যাপ্ত তা নিশ্চিত করা প্রয়োজন।

প্রশ্ন ৪ঃ পণ্যের বর্ণনায় "সার্ভো পাওয়ার কনভার্টার" অন্তর্ভুক্ত রয়েছে। ফ্যানুক আলফা সিস্টেমের প্রেক্ষাপটে এই নামকরণের অর্থ কী?

Fanuc's Radwell and other distributor listings describe the A06B-6077-H111 as a "servo power converter" because its primary function is converting three-phase AC supply power to the DC bus that drives servo (and spindle) motor amplifiers.

"কনভার্টার" শব্দটি সিস্টেমের পাওয়ার আর্কিটেকচারে মডিউলের ভূমিকাকে প্রতিফলিত করে। এটি এসি থেকে ডিসি রূপান্তর পর্যায়ে।

এটি পিএসএম-১১ থেকে আলাদা পণ্য নয়; "সার্ভো পাওয়ার কনভার্টার", "পিএসএম-১১", এবং "পাওয়ার সাপ্লাই মডিউল" সবগুলিই একই A06B-6077-H111 ইউনিটকে বিভিন্ন বর্ণনামূলক কোণ থেকে বর্ণনা করে।

প্রশ্ন 5: পিএসএম-১১ প্রতিস্থাপনের পরে, সিএনসিতে কোন স্টার্টআপ যাচাইকরণের প্রয়োজন?

সিএনসি চালু করুন এবং পিএসএম -11 এর সামনের প্যানেলের এলইডি অবস্থা পর্যবেক্ষণ করুন। মডিউলটি পাওয়ার প্রয়োগের প্রথম কয়েক সেকেন্ডের মধ্যে একটি স্বাভাবিক অপারেটিং অবস্থা (বাস চার্জ, কোনও অ্যালার্ম নেই) প্রদর্শন করা উচিত।

সিএনসির সার্ভো রক্ষণাবেক্ষণ স্ক্রিনে এসভিএম মডিউলের অবস্থা প্রদর্শন করে 283 ′′ 325V পরিসরের মধ্যে ডিসি বাস ভোল্টেজ উপস্থিত রয়েছে তা নিশ্চিত করুন।

যদি কোনো অ্যালার্ম PSM-11 বা ডাউনস্ট্রিম SVM মডিউল অবিলম্বে স্টার্টআপ এ প্রদর্শিত, কোন অক্ষ চালানোর আগে নির্ণয়.মেশিনকে স্বয়ংক্রিয় চক্রে ফিরিয়ে আনার আগে প্রতিটি অক্ষের উপর একটি ধীর ম্যানুয়াল জগিং দিয়ে স্বাভাবিক অক্ষ অপারেশন যাচাই করুন.
