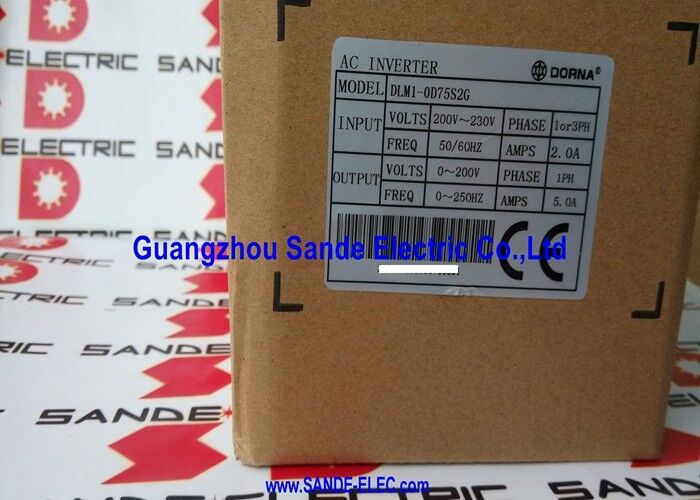

এসি ইনভার্টার DLM1-0D75S2G DLM10D75S2G DLM1-OD75S2G

DLM1-0D75S2G∙ Variable Frequency Drive ∙ 0.75 কিলোওয়াট / সিঙ্গল-ফেজ 220 ভোল্ট এসি / 2A ইনপুট / 5A আউটপুট / 50/60Hz / সাধারণ উদ্দেশ্য

0.75kW একটি এক-ফেজ সরবরাহ উপর সাধারণ মেশিন ব্যবহারের জন্য কম্প্যাক্ট VFD

DLM1-0D75S2G একটি 0.75kW (তিন-চতুর্থাংশ কিলোওয়াট) পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ যা এক-ফেজ এসি 220V ইনপুটের জন্য ডিজাইন করা হয়েছে। এটি এক-ফেজ 220V নেটওয়ার্ক সরবরাহকে একটি পরিবর্তনশীল-ফ্রিকোয়েন্সিতে রূপান্তর করে,এসি ইন্ডাকশন মোটরের ঘূর্ণন নিয়ন্ত্রণের জন্য পরিবর্তনশীল ভোল্টেজ থ্রি-ফেজ আউটপুটএটি ছোট মেশিন টুল, কর্মশালার সরঞ্জাম, কনভেয়র বিভাগ, ফ্যান এবং পাম্প সিস্টেমে এটি কার্যকর করে যেখানে নেটওয়ার্ক সরবরাহ এক-ফেজ এবং মোটরটি তিন-ফেজ।

ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভগুলি মোটরে সরবরাহিত ফ্রিকোয়েন্সি এবং ভোল্টেজ উভয়ই সামঞ্জস্য করে এসি মোটরগুলির গতি পরিবর্তন করে।50Hz পরিবর্তে 30Hz এ মোটর চালানো তার নামমাত্র মানের 60% এর মোটর গতি হ্রাস করেফ্রিকোয়েন্সি হ্রাস করা ভোল্টেজকে আনুপাতিকভাবে হ্রাস করে (ভি / হার্জ নিয়ন্ত্রণ), মোটরের চৌম্বকীয় প্রবাহকে ধ্রুবক এবং টর্ককে গতির পরিসরে স্থিতিশীল রাখে।এই পরিবর্তনশীল গতির ক্ষমতা যান্ত্রিক গতি সামঞ্জস্যের পদ্ধতিগুলিকে প্রতিস্থাপন করে, পলি, এবং গ্লোসিং ভালভ ✓ ইলেকট্রনিক কন্ট্রোল সহ যা ড্রাইভের প্যারামিটার সেটিং বা একটি অ্যানালগ সেটপয়েন্ট থেকে সরাসরি সাড়া দেয়।

5A আউটপুট বর্তমান রেটিং 220V এ একটি স্ট্যান্ডার্ড 0.75kW তিন-ফেজ মোটর সাথে মেলে। 2A ইনপুট বর্তমান 220V এক-ফেজ সরবরাহ থেকে আঁকে ¥ প্রায় 440W ইনপুট শক্তি,0 এর সাথে সামঞ্জস্যপূর্ণ.75kW আউটপুট প্রচলিত ইনভার্টার দক্ষতা।

মূল বৈশিষ্ট্যাবলী

এক-ফেজ ইন, তিন-ফেজ আউট

A common installation scenario for the DLM1-0D75S2G is in small workshops or machine tools where only a single-phase 220V supply is available at the machine location but the motor is a standard three-phase induction motor. ড্রাইভটি অভ্যন্তরীণভাবে ফেজ রূপান্তর সম্পাদন করে - এটি একক-ফেজ এসিকে ডিসিতে সংশোধন করে, তারপরে ডিসিকে নির্দেশিত ফ্রিকোয়েন্সিতে একটি তিন-ফেজ এসি আউটপুটতে বিপরীত করে।মোটর একক-ফেজ ইনপুট নির্বিশেষে একটি সুষম তিন ফেজ সরবরাহ দেখায়.

এই একক-ফেজ ইনপুট ক্ষমতা একটি ফেজ রূপান্তরকারী বা তিন-ফেজ সরবরাহ অবকাঠামো ছাড়া স্ট্যান্ডার্ড তিন-ফেজ মোটর ব্যবহার করতে পারবেন।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ ডিএলএম১-০ডি৭৫এস২জি একটি মোটরকে পরিবর্তনশীল গতিতে চালাতে পারে, নাকি এটি কেবল স্থির গতির মধ্যে স্যুইচ করে?

DLM1-0D75S2G তার আউটপুট ফ্রিকোয়েন্সি পরিসীমা জুড়ে অবিচ্ছিন্ন পরিবর্তনশীল গতি নিয়ন্ত্রণ প্রদান করে। গতি একটি সামনের প্যানেল potentiometer বা কীপ্যাড দ্বারা সেট করা যেতে পারে,অথবা একটি নিয়ামক থেকে একটি বহিরাগত এনালগ সেটপয়েন্ট সিগন্যাল (010V বা 420mA) দ্বারা. মোটর ঘূর্ণন ক্রমাগত কমান্ড ফ্রিকোয়েন্সি অনুসরণ করে. এটি স্থির গতির ধাপে সীমাবদ্ধ নয়।

প্রশ্ন ২ঃ DLM1-0D75S2G মোটরটি কত বড় হতে পারে?

ড্রাইভটি 0.75 কিলোওয়াট ত্রি-ফেজ মোটরের জন্য 220V এ 5A পর্যন্ত পূর্ণ লোডের বর্তমানের জন্য রেট করা হয়েছে।একটি নাম প্লেট বর্তমান 5A অতিক্রম সঙ্গে একটি মোটর সংযুক্ত করবেন না ড্রাইভ এর আউটপুট ট্রানজিস্টর ওভারলোড কাজ করবে০.৭৫ কিলোওয়াটের নিচে নামমাত্র মোটরগুলির জন্য, ড্রাইভটি অতিরিক্ত হেডরুমের সাথে সঠিকভাবে কাজ করে।

প্রশ্ন 3: ড্রাইভটি কি মোটরকে অতিরিক্ত বোঝা থেকে রক্ষা করে?

Variable frequency drives typically include electronic motor overload protection — the drive monitors output current and trips if current exceeds the configured threshold for longer than the configured time. ড্রাইভের মোটর নামমাত্র বর্তমান প্যারামিটারটি মোটরের নামপ্লেটের পূর্ণ লোড বর্তমান মানের উপর সেট করুন। এটি ইনস্টল করা মোটরের জন্য সঠিক থ্রেশহোল্ডে ওভারলোড ট্রিপ ফাংশনটি সক্রিয় করে।

প্রশ্ন ৪ঃ ত্বরণের সময় সামঞ্জস্যযোগ্য?

হ্যাঁ। এই শ্রেণীর বেশিরভাগ ভিএফডিতে সমন্বয়যোগ্য ত্বরণ এবং হ্রাসের র্যাম্প সময় অন্তর্ভুক্ত রয়েছে। ত্বরণের সময় নির্ধারণ করে যে ড্রাইভটি 0Hz থেকে লক্ষ্য ফ্রিকোয়েন্সিতে র্যাম্প করতে কতক্ষণ সময় নেয়;হ্রাস সময় র্যাম্প নিচে নিয়ন্ত্রণ করে. ধীর ত্বরণ মোটর এবং ড্রাইভ মেশিনের উপর স্টার্ট বর্তমানের উত্সাহ এবং যান্ত্রিক চাপ হ্রাস করে। ড্রাইভের ব্যবহারকারীর ডকুমেন্টেশন থেকে উপলব্ধ পরামিতি পরিসীমা নিশ্চিত করুন।

প্রশ্ন 5: ড্রাইভের নামমাত্র আউটপুট বর্তমান অতিক্রম হলে কী হবে?

ড্রাইভটি তার আউটপুট বর্তমান মনিটরিং সার্কিটের মাধ্যমে ওভারলোডের অবস্থা সনাক্ত করে এবং হয় আউটপুট ফ্রিকোয়েন্সি হ্রাস করে (বর্তমান সীমাবদ্ধকরণ) অথবা ট্রিপ করে এবং একটি ত্রুটি কোড প্রদর্শন করে,তার ওভারলোড রেসপন্স প্যারামিটার সেটিং উপর নির্ভর করে. ঘন ঘন ট্রিপিং ইঙ্গিত দেয় যে সংযুক্ত মোটর লোড নিয়মিত 5A অতিক্রম করে
