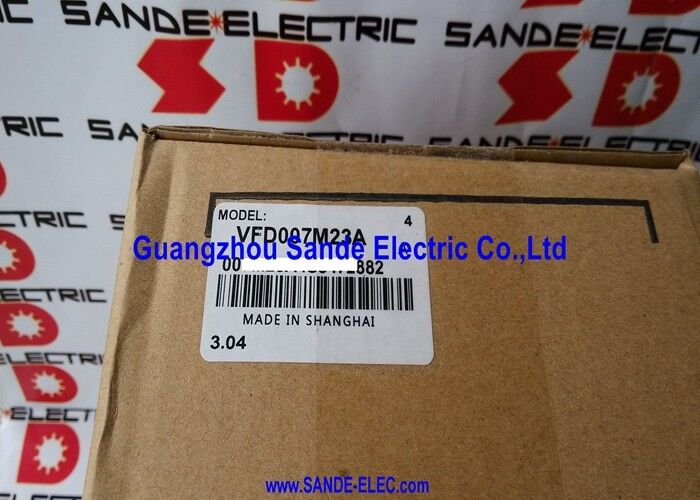

VFD007M23A DELTA VFD ইনভার্টার ফ্রিকোয়েন্সি কনভার্টার VFDOO7M23A

ডেল্টা VFD007M23A | VFD-M সিরিজ সেন্সরহীন ভেক্টর মাইক্রো এসি ড্রাইভ — 0.75 kW / 1 HP / 3-ফেজ 230V / 0.1–400 Hz / MODBUS

কমপ্যাক্ট এবং সক্ষম — ছোট মোটর অ্যাপ্লিকেশনের জন্য VFD-M

ডেল্টা VFD007M23A হল VFD-M সিরিজের 0.75 কিলোওয়াট সদস্য — ডেল্টার কমপ্যাক্ট "মাইক্রো" এসি ড্রাইভ যা ছোট থেকে মাঝারি অশ্বশক্তির এসি মোটর নিয়ন্ত্রণের জন্য ডিজাইন করা হয়েছে। থ্রি-ফেজ 230V ইনপুট, থ্রি-ফেজ আউটপুট, 0.1 থেকে 400 Hz রেঞ্জ, V/f এবং সেন্সরলেস ভেক্টর কন্ট্রোল, এবং বিল্ট-ইন MODBUS কমিউনিকেশন: এই পাওয়ার ক্লাসে এইগুলি সাধারণত একসাথে পাওয়া যায় না। VFD-M পেশাদার ড্রাইভ ক্ষমতাকে একটি কমপ্যাক্ট পদচিহ্নে প্যাক করে ছোট মেশিন অটোমেশনে তার অবস্থান অর্জন করেছে।

সেন্সরলেস ভেক্টর কন্ট্রোল হল অপারেটিং মোড যা VFD-M কে এই প্রাইস পয়েন্টে মৌলিক V/f-শুধু ড্রাইভ থেকে আলাদা করে। একটি সেন্সরবিহীন ভেক্টর ড্রাইভ সংযুক্ত মোটরের একটি অভ্যন্তরীণ গাণিতিক মডেল তৈরি করে — মোটর শ্যাফ্টে শারীরিক গতির এনকোডার ছাড়াই রিয়েল টাইমে ফ্লাক্স এবং টর্ক উপাদানগুলি অনুমান করে৷ পরিবর্তনশীল লোড অবস্থার অধীনে, এটি V/f নিয়ন্ত্রণের চেয়ে আরও সঠিকভাবে টর্ক বজায় রাখার জন্য তার আউটপুট সামঞ্জস্য করে। মিলিং স্পিন্ডেল, কনভেয়র ড্রাইভ, কাঠের কাজের সরঞ্জাম এবং ছোট পাম্প বা ফ্যান অ্যাপ্লিকেশনগুলির জন্য যেখানে চক্রের সময় লোড পরিবর্তিত হয়, সেন্সরহীন ভেক্টর ভাল গতি নিয়ন্ত্রণ প্রদান করে।

ক্যারিয়ার ফ্রিকোয়েন্সি 15 kHz পর্যন্ত যায় — IGBT আউটপুট স্টেজের সুইচিং ফ্রিকোয়েন্সি। উচ্চতর ক্যারিয়ার ফ্রিকোয়েন্সিগুলি কিছুটা বেশি ড্রাইভ তাপ অপচয়ের খরচে শান্ত মোটর অপারেশন (কম শ্রবণযোগ্য সুইচিং শব্দ) এবং মসৃণ বর্তমান তরঙ্গরূপ তৈরি করে। 15 kHz এ, VFD007M23A কম মোটর অ্যাকোস্টিক শব্দের সাথে কাজ করে, যা ওয়ার্কশপ বা নির্ভুল উত্পাদন পরিবেশে গুরুত্বপূর্ণ।

কী স্পেসিফিকেশন

বিল্ট-ইন PID এবং MODBUS — অতিরিক্ত হার্ডওয়্যার ছাড়া অটোমেশন

ছোট মেশিন ইন্টিগ্রেশনের জন্য হাইলাইট করার মতো দুটি বৈশিষ্ট্য:

অন্তর্নির্মিত PID:VFD007M23A এর একটি নেটিভ পিআইডি (আনুপাতিক-অখণ্ড-ডেরিভেটিভ) প্রতিক্রিয়া নিয়ন্ত্রণ লুপ রয়েছে। ড্রাইভের অ্যানালগ ইনপুটে একটি প্রক্রিয়া ফিডব্যাক সিগন্যাল (চাপ ট্রান্সমিটার, ফ্লো মিটার, লেভেল সেন্সর) সংযুক্ত করুন, সেটপয়েন্ট সেট করুন এবং ড্রাইভটি লক্ষ্যে প্রক্রিয়া বজায় রাখতে মোটর গতি সামঞ্জস্য করে — ক্লোজড-লুপ প্রক্রিয়া নিয়ন্ত্রণের জন্য কোনও বাহ্যিক PLC প্রয়োজন নেই৷

অন্তর্নির্মিত MODBUS:RS-485 MODBUS RTU 38,400 bps পর্যন্ত ড্রাইভটিকে একটি সিরিয়াল নেটওয়ার্কের মাধ্যমে একটি PLC, SCADA সিস্টেম, বা HMI থেকে পরিচালনা ও পর্যবেক্ষণ করার অনুমতি দেয়। স্পিড সেটপয়েন্ট, রান/স্টপ কমান্ড, দিকনির্দেশ, এবং ড্রাইভ স্ট্যাটাস প্যারামিটার সবই MODBUS রেজিস্টারের মাধ্যমে অ্যাক্সেসযোগ্য — MODBUS-সংযুক্ত সিস্টেমে ডেডিকেটেড অ্যানালগ গতির রেফারেন্স ওয়্যারিংয়ের প্রয়োজনীয়তা দূর করে।

FAQ

প্রশ্ন 1: V/f এবং সেন্সরহীন ভেক্টর নিয়ন্ত্রণের মধ্যে পার্থক্য কী এবং প্রতিটি কখন ব্যবহার করা উচিত?

V/f (ভোল্টেজ/ফ্রিকোয়েন্সি) নিয়ন্ত্রণ আউটপুট ভোল্টেজ এবং গতিসীমা জুড়ে ফ্রিকোয়েন্সির মধ্যে একটি নির্দিষ্ট অনুপাত বজায় রাখে। এটা সহজ এবং স্থিতিশীল কিন্তু গতি লোড অধীনে droops. সেন্সরবিহীন ভেক্টর নিয়ন্ত্রণ ক্রমাগত মোটর ফ্লাক্স এবং টর্ক অনুমান করে এবং লোডের জন্য ক্ষতিপূরণ দিতে আউটপুট বর্তমান ভেক্টরকে সামঞ্জস্য করে — শারীরিক এনকোডার ছাড়াই গতি আরও সঠিকভাবে বজায় রাখা। ফ্যান এবং পাম্পের জন্য V/f ব্যবহার করুন যেখানে লোডের অধীনে কিছু গতির পরিবর্তন গ্রহণযোগ্য। মিলিং স্পিন্ডেল, কনভেয়র এবং প্রক্রিয়াগুলির জন্য সেন্সরহীন ভেক্টর ব্যবহার করুন যেখানে পরিবর্তনশীল লোডের অধীনে গতির নির্ভুলতা গুরুত্বপূর্ণ।

প্রশ্ন 2: বন্ধ হওয়া VFD007M23A এর প্রতিস্থাপন কি?

ডেল্টার নিশ্চিত প্রতিস্থাপন হল VFD4A8MS23ANSAA। প্রতিস্থাপন করার আগে, নিশ্চিত করুন যে VFD4A8MS23ANSAA এর ইনপুট ভোল্টেজ, আউটপুট বর্তমান রেটিং, এবং শারীরিক মাত্রা ইনস্টল করা অ্যাপ্লিকেশন এবং প্যানেল স্থানের সাথে মেলে। প্রতিস্থাপনটি ডেল্টার এমএস সিরিজের অন্তর্গত, যা আপডেট করা নিয়ন্ত্রণ বৈশিষ্ট্যগুলিকে অন্তর্ভুক্ত করে; যাচাই করুন যে কোনো যোগাযোগ সেটিংস এবং পরামিতি কাঠামো ইনস্টল করা নিয়ন্ত্রণ সিস্টেমের সাথে সামঞ্জস্যপূর্ণ।

Q3: VFD007M23A কি তিন-ফেজ সরবরাহে একটি একক-ফেজ 230V মোটর চালাতে পারে?

না। VFD আউটপুট তিন-ফেজ — এটি স্ট্যান্ডার্ড থ্রি-ফেজ ইন্ডাকশন মোটর চালায়। একক-ফেজ মোটরগুলির জন্য একটি ভিন্ন আউটপুট কনফিগারেশন প্রয়োজন এবং এই ড্রাইভের তিন-ফেজ আউটপুটের সাথে সামঞ্জস্যপূর্ণ নয়। VFD007M23A তিন-ফেজ 230V AC ইনপুটকে তিন-ফেজ পরিবর্তনশীল ফ্রিকোয়েন্সি আউটপুটে রূপান্তর করে শুধুমাত্র তিন-ফেজ মোটরের জন্য।

প্রশ্ন 4: কিভাবে MODBUS যোগাযোগ VFD007M23A এর সাথে সংযুক্ত হয়?

MODBUS RS-485 সংযোগটি ড্রাইভের RS-485 সিরিয়াল টার্মিনাল ব্যবহার করে (সাধারণত নিয়ন্ত্রণ টার্মিনাল স্ট্রিপে SG+, SG−, এবং GND লেবেলযুক্ত)। একটি ঢালযুক্ত টুইস্টেড পেয়ার ক্যাবল ব্যবহার করে PLC বা মাস্টার ডিভাইসের RS-485 পোর্টের সাথে সংযোগ করুন। ড্রাইভের প্যারামিটার সেটিংসের মাধ্যমে ড্রাইভের MODBUS নোড ঠিকানা, বড রেট (38,400 bps পর্যন্ত), এবং ডেটা বিন্যাস সেট করুন। 120Ω টার্মিনেশন প্রতিরোধক দিয়ে উভয় প্রান্তে RS-485 নেটওয়ার্ক বন্ধ করুন।

প্রশ্ন 5: অনুশীলনে অটো টর্ক বুস্ট এবং স্লিপ ক্ষতিপূরণের অর্থ কী?

স্বয়ংক্রিয় টর্ক বুস্ট স্বয়ংক্রিয়ভাবে কম ফ্রিকোয়েন্সিতে আউটপুট ভোল্টেজ বাড়ায় স্টেটর রেজিস্ট্যান্স ভোল্টেজ ড্রপের জন্য ক্ষতিপূরণ দিতে — ম্যানুয়াল টিউনিং ছাড়াই কম গতিতে মোটর টর্ক বজায় রাখা। স্লিপ ক্ষতিপূরণ আউটপুট ফ্রিকোয়েন্সি সামঞ্জস্য করে প্রাকৃতিক গতি হ্রাস (স্লিপ) প্রতিরোধ করার জন্য যা মোটর লোড বৃদ্ধির সাথে সাথে ঘটে — মোটর শ্যাফ্ট গতিকে লোডের অধীনে নির্দেশিত ফ্রিকোয়েন্সির কাছাকাছি রাখে। উভয়ই স্ট্যান্ডার্ড ইন্ডাকশন মোটরের জন্য ম্যানুয়াল প্যারামিটার টিউনিং ছাড়াই মোটর কর্মক্ষমতা উন্নত করে।
