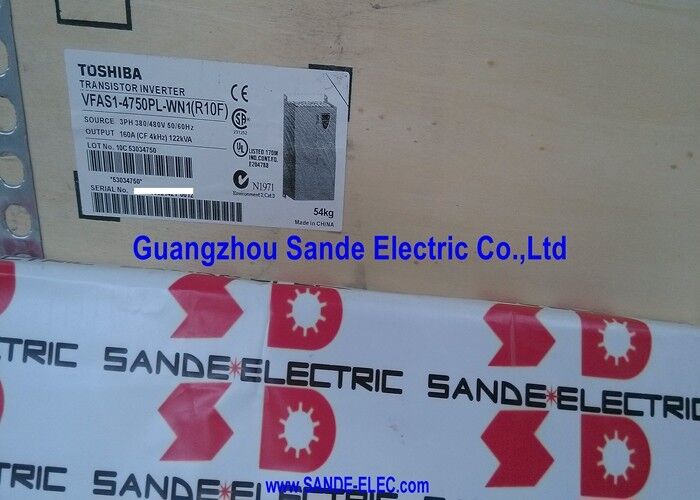

তোশিবা ইনভার্টার VFAS1-4750PL-WN1 তোশিবা ট্রানজিস্টর ইনভার্টার VFAS14750PLWN1 দ্রুত শিপিং

VFAS1-4750PL-WN1 | Toshiba Tosvert VF-AS1 ইনভার্টার — 75kW / 400V / 160A / 3-ফেজ / CT এবং VT মোড / পাম্প / ফ্যান / কনভেয়র

VF-AS1 সিরিজ — উচ্চ-পারফরম্যান্স জেনারেল পারপাস ড্রাইভ

Tosvert VF-AS1 হল Toshiba-এর সাধারণ-উদ্দেশ্য পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ প্ল্যাটফর্ম, যা সাব-কিলোওয়াট থেকে উচ্চ-ক্ষমতার শিল্প স্থাপনা পর্যন্ত বিস্তৃত শক্তির পরিসীমা কভার করে। VFAS1-4750PL-WN1 400V শ্রেণী পরিসরে 75kW পয়েন্টে বসে — এমন একটি ক্ষমতা যা প্রচলন পাম্প, উচ্চ-ভলিউম ফ্যান এবং লোডেড কনভেয়র সিস্টেম সহ মাঝারি থেকে বড় প্রক্রিয়া সরঞ্জামগুলিকে কভার করে৷

VF-AS1 উভয় CT (কনস্ট্যান্ট টর্ক) এবং VT (ভেরিয়েবল টর্ক) নিয়ন্ত্রণ মোড সমর্থন করে। CT মোড হল সেই লোডগুলির জন্য যেগুলির গতি পরিসীমা জুড়ে সম্পূর্ণ টর্কের প্রয়োজন — কনভেয়র, কম্প্রেসার, পজিটিভ ডিসপ্লেসমেন্ট পাম্প৷ VT মোড হল সেন্ট্রিফিউগাল লোডের জন্য — ফ্যান এবং সেন্ট্রিফিউগাল পাম্প — যেখানে প্রয়োজনীয় টর্ক দ্রুতগতিতে কমে যায়। সঠিক মোড নির্বাচন করা ড্রাইভের তাপ ব্যবস্থাপনা এবং সংযুক্ত লোড ধরনের জন্য আউটপুট বৈশিষ্ট্য অপ্টিমাইজ করে।

কী স্পেসিফিকেশন

শিল্প প্রক্রিয়ার জন্য গতি এবং টর্ক নিয়ন্ত্রণ

একটি পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ আউটপুট ফ্রিকোয়েন্সি এবং ভোল্টেজ সামঞ্জস্য করে মোটর গতি নিয়ন্ত্রণ করে। VFAS1-4750PL-WN1 মোটরকে প্রায় শূন্য গতি থেকে সর্বোচ্চ রেটযুক্ত গতিতে নিয়ন্ত্রণ করে, মসৃণ ত্বরণ এবং হ্রাস র‌্যাম্প সহ - সরাসরি-অন-লাইন শুরুর যান্ত্রিক চাপ দূর করে।

পাম্প অ্যাপ্লিকেশনের জন্য, পরিবর্তনশীল গতি নিয়ন্ত্রণ থ্রোটলিং ভালভকে প্রবাহ নিয়ন্ত্রণ প্রক্রিয়া হিসাবে প্রতিস্থাপন করে। 70% গতিতে একটি পাম্প চালানো ফুল-স্পীড থ্রোটল অপারেশনের তুলনায় প্রায় 34% শক্তি ব্যবহার করে — শক্তি সঞ্চয় গতির অনুপাতের ঘনক্ষেত্রের সমানুপাতিক। ক্রমাগত চলমান বড় পাম্প এবং ফ্যানগুলির জন্য, শক্তি খরচের এই হ্রাস ড্রাইভ ইনস্টলেশনের জন্য প্রাথমিক অর্থনৈতিক যুক্তি উপস্থাপন করে।

75kW আউটপুটে, VFAS1-4750PL-WN1 ইন্ডাস্ট্রিয়াল ওয়াটার সাপ্লাই পাম্প, HVAC এয়ার হ্যান্ডলিং ইউনিট, প্রসেস ভেন্টিলেশন ফ্যান এবং মিডিয়াম-ডিউটি ​​কনভেয়র ড্রাইভ সিস্টেমের জন্য উপযুক্ত মোটর সাইজ কভার করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

প্রক্রিয়া জল সরবরাহ পাম্প:একটি মিউনিসিপ্যাল ​​ওয়াটার ওয়ার্ক পাম্প স্টেশন সমান্তরালে তিনটি 75kW সেন্ট্রিফুগাল পাম্প চালায়। প্রতিটি পাম্প একটি VFAS1-4750PL-WN1 দ্বারা নিয়ন্ত্রিত হয়, যা স্টেশনটিকে পাম্পের আউটপুটকে সাইকেল চালানোর পাম্প চালু এবং বন্ধ করার পরিবর্তে বিভিন্ন গতির মাধ্যমে চাহিদার সাথে মেলে।

শিল্প বায়ুচলাচল পাখা:একটি বড় প্রক্রিয়া উদ্ভিদ বায়ুচলাচল ফ্যান বিভিন্ন উত্পাদন মোড জন্য পরিবর্তনশীল বায়ুপ্রবাহ প্রয়োজন. 75kW ড্রাইভ একটি ফিক্সড-স্পিড মোটরকে ড্যাম্পার কন্ট্রোলের সাথে প্রতিস্থাপন করে — ফ্যানের গতি সরাসরি বৈচিত্র্যময়, ড্যাম্পার লস দূর করে।

পরিবাহক ড্রাইভ:একটি বাল্ক উপাদান হ্যান্ডলিং সিস্টেমে একটি 75kW পরিবাহক ড্রাইভ সম্পূর্ণ লোডের অধীনে মসৃণ শুরু করা প্রয়োজন। CT মোডে VFAS1-4750PL-WN1 বিশ্রাম থেকে নিয়ন্ত্রিত ত্বরণ প্রদান করে, স্টার্টআপে বেল্টের ঝাঁকুনি এবং যান্ত্রিক শক দূর করে।

FAQ

প্রশ্ন 1: VFAS1-4750PL-WN1-এ "WN1" প্রত্যয়টি কী নির্দেশ করে?

VF-AS1 অংশ নম্বরের প্রত্যয় কোডগুলি কনফিগারেশন বিকল্পগুলি নির্দেশ করে — ঘেরের ধরন, ফিল্টার বিকল্পগুলি এবং আঞ্চলিক স্পেসিফিকেশন ভেরিয়েন্টগুলি। "WN1" প্রত্যয়টি এই নির্দিষ্ট ইউনিটের নির্দিষ্ট কনফিগারেশনকে নির্দেশ করে, এর পরিবেষ্টন এবং পরিস্রাবণ বিকল্পগুলি সহ। প্রতিস্থাপন বা সমতুল্য নির্বাচনের প্রয়োজন হলে Toshiba VF-AS1 পণ্য নির্বাচন গাইডের বিপরীতে সঠিক কনফিগারেশন নিশ্চিত করুন।

প্রশ্ন 2: VFAS1-4750PL-WN1 এর জন্য CT এবং VT মোডের মধ্যে পার্থক্য কী?

CT (কনস্ট্যান্ট টর্ক) মোড লোডের জন্য নির্বাচন করা হয়েছে যাতে সমস্ত গতিতে সম্পূর্ণ টর্কের প্রয়োজন হয় — কনভেয়র, কম্প্রেসার, পজিটিভ ডিসপ্লেসমেন্ট পাম্প। VT (ভেরিয়েবল টর্ক) মোড হল সেন্ট্রিফিউগাল লোডের জন্য — ফ্যান এবং সেন্ট্রিফিউগাল পাম্প — যেখানে টর্কের চাহিদা বর্গাকার আইন হিসাবে গতির সাথে কমে যায়। একটি উপযুক্ত লোডে VT মোড নির্বাচন করা পূর্ণ গতিতে উচ্চ অবিচ্ছিন্ন কারেন্টকে অনুমতি দেয়; সেন্ট্রিফিউগাল লোডে CT নির্বাচন করা নিরাপদ কিন্তু আরও রক্ষণশীল CT তাপীয় রেটিং ব্যবহার করে।

Q3: VFAS1-4750PL-WN1 এর জন্য কোন ইনপুট পাওয়ার সাপ্লাই প্রয়োজন?

ড্রাইভের জন্য 50Hz বা 60Hz এ 400-480V রেঞ্জে একটি 3-ফেজ এসি সরবরাহ প্রয়োজন। 400V নামমাত্র আইইসি স্ট্যান্ডার্ড শিল্প সরবরাহ (380V/400V/415V ইউরোপীয়/এশীয় নেটওয়ার্ক) কভার করে। 480V শেষ উত্তর আমেরিকান এবং কিছু এশিয়ান 460V/480V সরবরাহ কভার করে। স্থানীয় বৈদ্যুতিক কোডগুলির জন্য একটি সঠিকভাবে রেট দেওয়া প্রধান সার্কিট ব্রেকার বা ফিউজড সংযোগ বিচ্ছিন্ন সুইচ অবশ্যই ড্রাইভের আপস্ট্রিমে ইনস্টল করতে হবে।

প্রশ্ন 4: VFAS1-4750PL-WN1 কি একটি অন্তর্নির্মিত ব্রেকিং প্রতিরোধক অন্তর্ভুক্ত করে?

75kW-এ, VF-AS1 একটি অন্তর্নির্মিত ব্রেকিং প্রতিরোধক অন্তর্ভুক্ত করে না। একটি বাহ্যিক ব্রেকিং প্রতিরোধক (75kW ভেরিয়েন্টের জন্য PBR7-017W3R7 মডেল) এবং ব্রেকিং ইউনিট প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য যেগুলির জন্য সক্রিয় হ্রাস ব্রেকিং প্রয়োজন — যেমন উচ্চ জড়তা সহ লোড বা উল্লম্ব লোডগুলির জন্য নিয়ন্ত্রিত বংশধরের প্রয়োজন৷ পাম্প এবং ফ্যান অ্যাপ্লিকেশনের জন্য যেখানে কোস্টিং বন্ধ করা গ্রহণযোগ্য, সাধারণত ব্রেকিং প্রতিরোধকের প্রয়োজন হয় না।

প্রশ্ন 5: VFAS1-4750PL-WN1 এর সাথে কোন ধরনের মোটর সামঞ্জস্যপূর্ণ?

VF-AS1 স্ট্যান্ডার্ড 3-ফেজ এসি ইন্ডাকশন মোটরগুলির জন্য ডিজাইন করা হয়েছে। ড্রাইভের আউটপুট বৈশিষ্ট্যগুলি উপযুক্ত ভোল্টেজ শ্রেণীর জন্য রেট করা স্ট্যান্ডার্ড IEC বা NEMA ইন্ডাকশন মোটরগুলির সাথে মেলে। স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর বা বিশেষ মোটর প্রকারের জন্য, VF-AS1 এর নিয়ন্ত্রণ অ্যালগরিদম সেটিংসের সাথে সামঞ্জস্যতা যাচাই করুন। মোটরের রেট করা বর্তমান ড্রাইভের 160A আউটপুট রেটিং অতিক্রম করা উচিত নয়।
