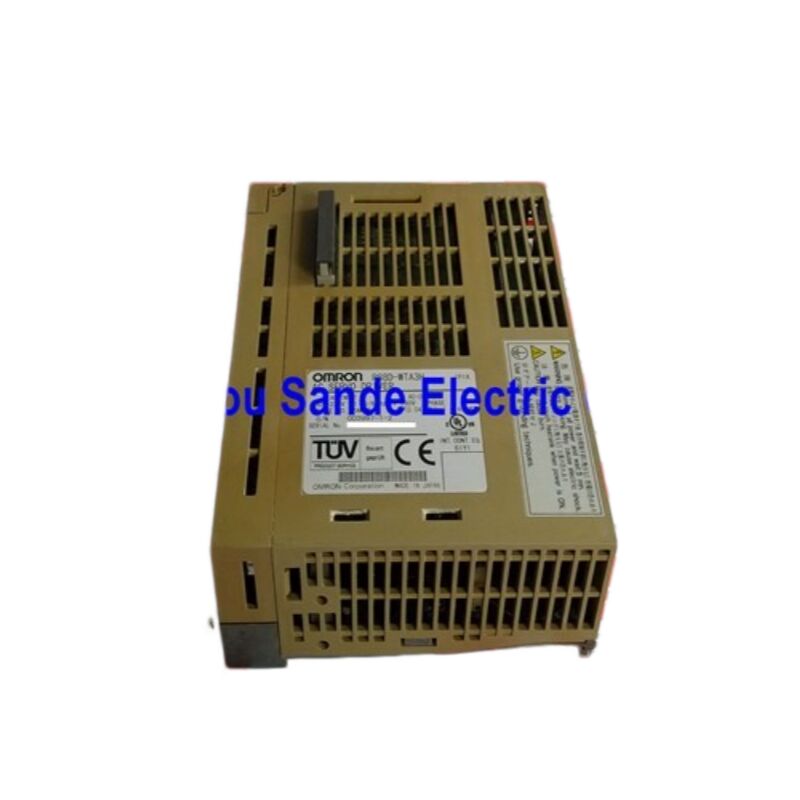

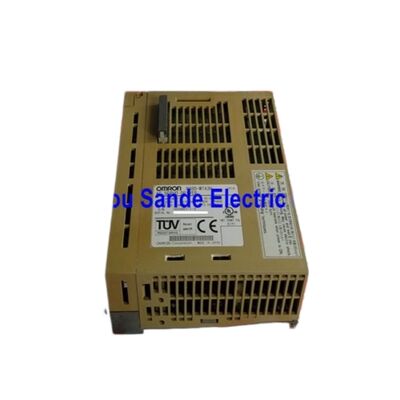

OMRON R88D-WTA3H — OMNUC W-সিরিজ 30W AC সার্ভো ড্রাইভার, একক-ফেজ 200V

একটি গুরুতর সার্ভো পরিবারের সবচেয়ে ছোট ড্রাইভ

ত্রিশ ওয়াট অনেক ভালো লাগে না যতক্ষণ না আপনি বিবেচনা করুন কিR88D-WTA3Hআসলে টেবিলে নিয়ে আসে। এটি হল OMRON-এর OMNUC W-Series-এর ন্যূনতম-পাওয়ার এন্ট্রি পয়েন্ট — একটি সার্ভো প্ল্যাটফর্ম যা এই কমপ্যাক্ট 30W ইউনিট থেকে 15 kW পর্যন্ত বিস্তৃত, একই তিন-মোড কন্ট্রোল আর্কিটেকচার, একই সিরিয়াল এনকোডার ইন্টারফেস এবং সমগ্র পরিসর জুড়ে একই প্রোগ্রামিং পরিবেশ ভাগ করে। এই পরিবারের সবচেয়ে ছোট ড্রাইভ কেনার অর্থ এই নয় যে একটি স্ট্রাইপ-ডাউন পণ্য গ্রহণ করা। আপনি একই হার্ডওয়্যারে পজিশন কন্ট্রোল, স্পিড কন্ট্রোল এবং টর্ক কন্ট্রোল পাবেন, ক্রমবর্ধমান এবং পরম মোটর উভয়ের সাথে সিরিয়াল এনকোডার সামঞ্জস্য এবং একটি RS-232C / RS-422A কমিউনিকেশন পোর্ট — সম্পূর্ণ W-Series ফিচার সেট, শুধুমাত্র একটি 30W লোডে স্কেল করা হয়েছে।

ছোট নির্ভুল অক্ষের সাথে কাজ করা মেশিন নির্মাতাদের জন্য — লেবেল অ্যাপ্লিকেটার ক্যারিজ, কমপ্যাক্ট ডিসপেনসিং হেড, অপটিক্যাল অ্যালাইনমেন্ট স্টেজ বা মিনিয়েচার ইনডেক্সিং মেকানিজম — R88D-WTA3H সঠিকভাবে লক্ষ্যে আঘাত করে। একটি সার্ভো ড্রাইভকে ওভারসাইজ করা প্যানেলের স্থান নষ্ট করে এবং অপ্রয়োজনীয় খরচ যোগ করে; WTA3H বিদ্যমান কারণ কিছু অ্যাপ্লিকেশনের প্রকৃতপক্ষে 30W সার্ভো কর্মক্ষমতা প্রয়োজন এবং এর বেশি কিছু নয়।

প্রযুক্তিগত বিশেষ উল্লেখ

মিলে যাওয়া মোটর: R88M-W03030H

R88D-WTA3H এর সাথে বিশেষভাবে মিলে যায়R88M-W03030H30W সিরিজ, 3,000 r/min নলাকার সার্ভো মোটর — W-Series মোটর পরিবারের ক্ষুদ্রতম সদস্য।

রেট করা অবস্থায়, R88M-W03030H বিতরণ করে0.0955 N·mঅবিচ্ছিন্ন ঘূর্ণন সঁচারক বল, এ ঘূর্ণন3,000 r/মিনিট. ক্ষণিকের সর্বোচ্চ গতি পৌঁছে যায়4,500 r/মিনিট, এবং ত্বরণ বিস্ফোরণের সময় উপলব্ধ পিক টর্ক রেট করা চিত্রের প্রায় তিনগুণ — সমস্ত পাওয়ার ক্লাস জুড়ে W-সিরিজ মোটর ডিজাইনের সাথে সামঞ্জস্যপূর্ণ। মোটর শ্যাফ্টটি আইপি67 এ সিল করা হয়, যার অর্থ এটি খাদ্য-সংলগ্ন এবং ওয়াশ-ডাউন উত্পাদন পরিবেশে সরাসরি ওয়াশডাউন এক্সপোজার সহ্য করতে পারে যদিও এই ছোট ড্রাইভটি একটি সিল করা প্যানেলের ভিতরে নিরাপদে থাকে।

এই ড্রাইভের জন্য দুটি মোটর কনফিগারেশন উপলব্ধ:

• R88M-W03030H-□— ইনক্রিমেন্টাল এনকোডার, 13-বিট রেজোলিউশন
• R88M-W03030T-□— পরম মাল্টি-টার্ন এনকোডার, 16-বিট রেজোলিউশন

T-সাফিক্স মোটর ড্রাইভের CN8 সংযোগকারীর ব্যাকআপ ব্যাটারি ব্যবহার করে পাওয়ার চক্র জুড়ে তার পরম অবস্থান ধরে রাখে। এইচ-সফিক্স ইনক্রিমেন্টাল মোটর বেছে নিন যখন প্রতিটি স্টার্টআপে হোমিং গ্রহণযোগ্য এবং খরচ কমানো একটি অগ্রাধিকার। টি-সফিক্স পরম মোটর চয়ন করুন যখন মেশিনটি হোমিং চক্র বহন করতে পারে না — বা যখন হোমিং পাথ যান্ত্রিকভাবে অ্যাপ্লিকেশন দ্বারা সীমাবদ্ধ থাকে।

ইনস্টলেশনের জন্য যেখানে অক্ষীয় দৈর্ঘ্য সীমিত, OMRON এর ফ্ল্যাট-বডি (স্লিম-প্রোফাইল) 30W মোটরগুলি একটি ছোট মোটর ফ্রেমে একই বৈদ্যুতিক কর্মক্ষমতা প্রদান করে এবং এই ড্রাইভারের সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ।

তিনটি নিয়ন্ত্রণ মোড, কোন হার্ডওয়্যার পরিবর্তন

আরও মৌলিক সার্ভো প্ল্যাটফর্ম থেকে OMNUC W-সিরিজকে কী আলাদা করে তা হলটি-টাইপ তিন-মোড আর্কিটেকচারপরিবার জুড়ে প্রতিটি ড্রাইভে অন্তর্নির্মিত — এই 30W ইউনিট সহ। অবস্থান, গতি এবং ঘূর্ণন সঁচারক বল নিয়ন্ত্রণ পৃথক পণ্য বৈকল্পিক নয়; তারা পরামিতি দ্বারা নির্বাচিত অপারেটিং মোড হয়. একটি একক R88D-WTA3H একটি মেশিনে এই তিনটি নিয়ন্ত্রণ ভূমিকার যেকোনো একটি পরিবেশন করতে পারে।

অবস্থান নিয়ন্ত্রণহোস্ট কন্ট্রোলার থেকে পালস-স্ট্রিং কমান্ড প্রসেস করে এবং এনকোডার ফিডব্যাক ব্যবহার করে অভ্যন্তরীণভাবে অবস্থান লুপ বন্ধ করে। ইলেকট্রনিক গিয়ার ফাংশন কমান্ড পালস ইনপুটকে স্কেল করে, তাই সূক্ষ্ম পজিশনিং রেজোলিউশন অর্জন করতে নিয়ামককে উচ্চ-ফ্রিকোয়েন্সি পালস ট্রেন আউটপুট করতে হবে না। তিনটি পালস ইনপুট ফর্ম্যাট সমর্থিত: পালস + দিকনির্দেশ, CW/CCW, এবং 90° ফেজ-পার্থক্য। এই নমনীয়তার অর্থ হল ড্রাইভটি OMRON-এর নিজস্ব পজিশনিং ইউনিটের পাশাপাশি বিভিন্ন আউটপুট কনভেনশন সহ থার্ড-পার্টি কন্ট্রোলার থেকে সরাসরি কমান্ড গ্রহণ করে।

গতি নিয়ন্ত্রণএকটি এনালগ ভোল্টেজ রেফারেন্সের সমানুপাতিক মোটর শ্যাফ্ট গতি নিয়ন্ত্রণ করে, সাধারণত ±10V ডিসি। 1:5,000 স্পীড কন্ট্রোল রেঞ্জ হল একই স্পেসিফিকেশন যা বৃহত্তর W-Series ড্রাইভ দ্বারা বাহিত হয় — 30W মডেলটি তার কম পাওয়ার রেটিং এর কারণে হ্রাসকৃত কর্মক্ষমতা গ্রহণ করে না। সেই পরিসরের ধীর প্রান্তে, মোটরটি শিকার ছাড়াই মসৃণ এবং নিয়ন্ত্রণযোগ্যভাবে ঘুরতে থাকে, যা টেনশন-নিয়ন্ত্রণ এবং ফিড অ্যাপ্লিকেশনের ক্ষেত্রে গুরুত্বপূর্ণ যেখানে কম-গতির স্থিতিশীলতা আউটপুট গুণমান নির্ধারণ করে।

টর্ক নিয়ন্ত্রণএকটি এনালগ ইনপুট সংকেতের সমানুপাতিক মোটর আউটপুট টর্ক নিয়ন্ত্রণ করে, আনলোড করা শ্যাফ্টগুলিতে পালিয়ে যাওয়া রোধ করার জন্য একটি কনফিগারযোগ্য গতির সিলিং সহ। এই মোডটি ব্যবহার করা হয় যেখানে মেশিনের গতির পরিবর্তে বল নিয়ন্ত্রণের প্রয়োজন হয় — উইন্ডিং টেনশন, ক্ল্যাম্পিং ফোর্স, বা নিয়ন্ত্রিত-ফোর্স সন্নিবেশ অপারেশন।

সুইচিং মোড হল একটি প্যারামিটার পরিবর্তন, স্ট্যান্ডার্ড W-Series ব্যবহারকারী ম্যানুয়াল-এ নথিভুক্ত। একজন মেশিন ডিজাইনার স্পিড মোডে ডেভেলপমেন্ট টেস্টিংয়ের জন্য ড্রাইভ কনফিগার করতে পারেন, তারপরে একই হার্ডওয়্যার ব্যবহার করে চূড়ান্ত কমিশনিংয়ের জন্য পজিশন মোডে স্যুইচ করতে পারেন।

সিরিয়াল এনকোডার: পূর্ববর্তী প্রজন্মের তুলনায় উচ্চতর রেজোলিউশন

ডব্লিউ-সিরিজ মোটর-ড্রাইভ সমন্বয় একটি ব্যবহার করেসিরিয়াল এনকোডার ইন্টারফেসপ্রথাগত বর্ধিত A/B/Z কোয়াড্রেচার সংকেতের পরিবর্তে। এটি পুরানো সার্ভো প্ল্যাটফর্ম থেকে একটি গুরুত্বপূর্ণ পার্থক্য।

ডব্লিউ-সিরিজের ইনক্রিমেন্টাল এনকোডার মোটর (এইচ-সফিক্স মোটর) একটি ব্যবহার করে13-বিট সিরিয়াল এনকোডার, ড্রাইভের সার্ভো লুপের ভিতরে অবস্থান প্রতিক্রিয়ার প্রতি বিপ্লবে 8,192 গণনা প্রদান করে। পরম এনকোডার মোটর (টি-প্রত্যয়) একটি ব্যবহার করে16-বিট পরম সিরিয়াল এনকোডার, একটি একক মোড়ের মধ্যে প্রতি বিপ্লবে 65,536 গণনা প্রদান করে, এবং যেকোন সংখ্যক বিপ্লব জুড়ে পরম অবস্থানের জন্য মাল্টি-টার্ন ট্র্যাকিং।

মোটর এবং ড্রাইভের মধ্যে সিরিয়াল এনকোডার লিঙ্কটি সমান্তরাল চতুর্ভুজ ওয়্যারিংয়ের চেয়ে বেশি শব্দ-প্রতিরোধী। একটি একক তারের একটি সিরিয়াল ডেটা স্ট্রীম হিসাবে অবস্থান ডেটা, বেগ ডেটা, এনকোডার স্থিতি এবং মোটর থার্মিস্টর রিডিং বহন করে। এটি সংযোগকারী পিনের সংখ্যা হ্রাস করে, তারের রাউটিংকে সহজ করে এবং উচ্চ-রেজোলিউশনের ক্রমবর্ধমান এনকোডারগুলিতে দীর্ঘ তারের চলার কারণে যে ডিফারেনশিয়াল সিগন্যাল অবক্ষয় হতে পারে তা দূর করে। একটি কমপ্যাক্ট 30W অ্যাপ্লিকেশনের জন্য যেখানে মোটরটি সংকেত-উৎপাদনকারী সরঞ্জামের কাছাকাছি হতে পারে, এই শব্দ প্রতিরোধ ক্ষমতা তাত্ত্বিক নয় বরং একটি ব্যবহারিক সুবিধা।

সংযোগকারী লেআউট এবং প্রতিটি পোর্ট কি করে

ড্রাইভের ফিজিক্যাল লেআউট বোঝা ইনস্টলেশন এবং সমস্যা সমাধানের উভয় সময়ই অর্থ প্রদান করে।

দCN8 ব্যাটারি কম্পার্টমেন্টউপরের কভারের নীচে রয়েছে। যদি একটি পরম এনকোডার মোটর (টি-প্রত্যয়) ব্যবহার করা হয়, ব্যাকআপ ব্যাটারি এখানে ইনস্টল করা হয়। চার্জ করা ব্যাটারি ছাড়া, পরম এনকোডার পাওয়ার-অফের সময় তার মাল্টি-টার্ন পজিশন গণনা বজায় রাখতে পারে না। ড্রাইভটি স্টার্টআপের সময় একটি ব্যাটারি অ্যালার্ম প্রদর্শন করবে এবং এই ব্যাটারিটি সম্পূর্ণরূপে নিষ্কাশন হলে একটি রেফারেন্স-পয়েন্ট রিটার্নের অনুরোধ করবে।

CN5অ্যানালগ মনিটর আউটপুট প্রদান করে — মোটর গতি এবং কারেন্টের সমানুপাতিক রিয়েল-টাইম ভোল্টেজ সংকেত যা একটি স্ট্যান্ডার্ড অসিলোস্কোপে পর্যবেক্ষণ করা যেতে পারে। এটি কমিশনিংয়ের সময় দ্রুততম ডায়গনিস্টিক সংযোগ: কোনো পিসি সংযোগ না করেই, CN5-এ একটি সুযোগ অবিলম্বে অক্ষ সরানোর সাথে সাথে প্রকৃত গতির প্রতিক্রিয়া এবং টর্ক কারেন্ট দেখায়। Overshoots, oscillations, এবং নিষ্পত্তি আচরণ সব সরাসরি দৃশ্যমান হয়.

CN3সিরিয়াল কমিউনিকেশন পোর্ট। R88A-PR02W হ্যান্ড-হোল্ড প্যারামিটার ইউনিট একটি ল্যাপটপের প্রয়োজন ছাড়াই ফিল্ড প্রোগ্রামিং এবং ত্রুটি নির্ণয়ের জন্য এখানে সংযোগ করে। পিসি-ভিত্তিক পর্যবেক্ষণ একই RS-232C সংযোগে OMRON-এর WmonWin সফ্টওয়্যার ব্যবহার করে, সম্পূর্ণ প্যারামিটার অ্যাক্সেস, রিয়েল-টাইম মনিটরিং এবং ডেটা লগিং ক্ষমতা প্রদান করে।

CN1হল কন্ট্রোল I/O টার্মিনাল — পালস কমান্ড ইনপুট, এনালগ স্পিড/টর্ক রেফারেন্স, সার্ভো অন/অফ, অ্যালার্ম রিসেট, ফরোয়ার্ড এবং রিভার্স লিমিট ইনপুট, এবং ইন-পজিশন, জিরো-স্পীড এবং অ্যালার্ম স্ট্যাটাস সহ আউটপুট সিগন্যাল।

CN2এনকোডার প্রতিক্রিয়া ইনপুট। এনকোডার ক্যাবল মোটরের সিরিয়াল এনকোডার থেকে সরাসরি CN2 পর্যন্ত চলে; তারের দৈর্ঘ্য সিস্টেমের শব্দ প্রতিরোধ ক্ষমতাকে প্রভাবিত করে এবং এই সংযোগের জন্য OMRON এর নির্দিষ্ট মান এবং রোবট তারগুলি ব্যবহার করা উচিত।

প্যানেল ইনস্টলেশন: ভাগ করা পদচিহ্ন, পরিষ্কার ওয়্যারিং

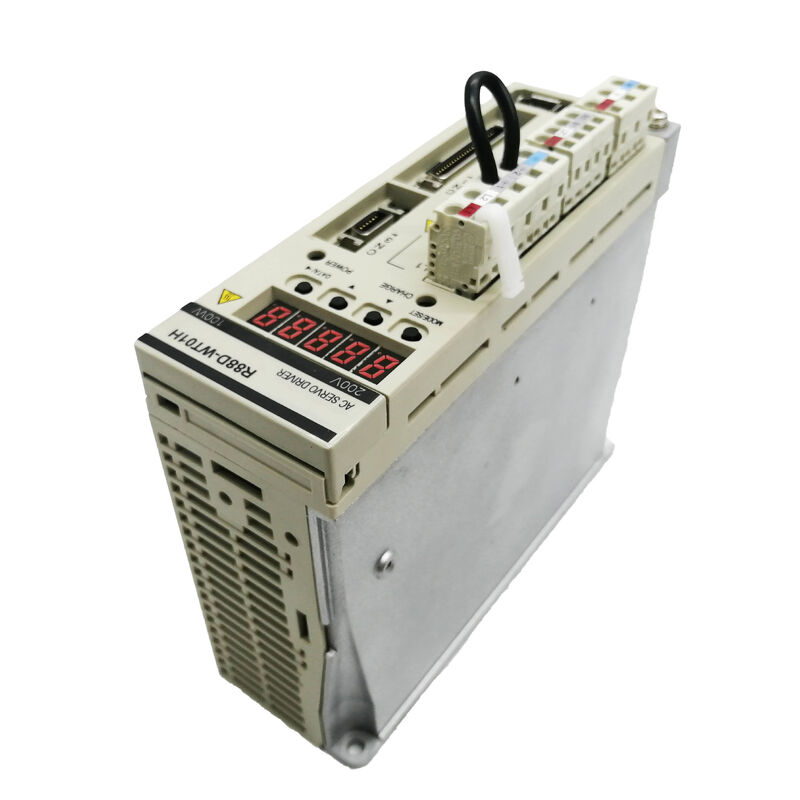

R88D-WTA3H এর শেয়ার করে55 × 160 × 130 মিমিWTA5H, WT01H, এবং WT02H মডেলগুলির সাথে প্যানেল ফুটপ্রিন্ট — 30W থেকে 200W পর্যন্ত সমস্ত W-Series 200V একক-ফেজ ড্রাইভ একই মাউন্টিং মাত্রা দখল করে। প্যানেল ডিজাইনের জন্য এটি গুরুত্বপূর্ণ: একটি মেশিন যা পরবর্তী সংশোধনে 30W অক্ষ থেকে 100W অক্ষে স্কেল করার প্রয়োজন হতে পারে যখন ড্রাইভ আপগ্রেড করা হয় তখন নতুন প্যানেল কাটআউট বা তারের বান্ডেলের প্রয়োজন হয় না।

ওয়াল মাউন্টিং দুটি M4 স্ক্রু ব্যবহার করে। সামনের প্যানেল মাউন্ট করা (বন্ধনী সহ একটি প্যানেল অ্যাপারচারের মাধ্যমে ড্রাইভটি রিসেস করা) ইনস্টলেশনের জন্যও সমর্থিত যেখানে ড্রাইভের ডিসপ্লে এবং কীপ্যাডটি ক্যাবিনেটের দরজা না খুলে প্যানেলের মুখ থেকে অ্যাক্সেসযোগ্য হতে হবে।

EMC কমপ্লায়েন্স এবং লাইন ফিল্টারিং

দR88A-FIW104-E ফুটপ্রিন্ট লাইন ফিল্টারR88D-WTA3H এর জন্য প্রস্তাবিত EMC ফিল্টার। ফুটপ্রিন্ট-স্টাইলের ফিল্টারগুলি সরাসরি ড্রাইভের পিছনে প্যানেল ডিআইএন রেলে মাউন্ট করে, ফিল্টারের আউটপুট টার্মিনালগুলির বিরুদ্ধে ড্রাইভ মাউন্টিং ফ্লাশের সাথে - এটি ফিল্টার এবং ড্রাইভের মধ্যে ফিল্টার না করা তারের দৈর্ঘ্যকে কমিয়ে দেয়, যা EMC হস্তক্ষেপ কতটা ভালভাবে পরিচালিত হয় তার প্রাথমিক ফ্যাক্টর।

W-Series ইনস্টলেশন ম্যানুয়াল EMC নির্দেশাবলী মেনে চলার জন্য তারের শর্তাবলী নির্দিষ্ট করে। এই শর্তগুলি অনুসরণ করে — বিশেষত গ্রাউন্ডিং, তারের রাউটিং এবং ফিল্টার ইনস্টলেশনের প্রয়োজনীয়তা — সিস্টেমটিকে EN 55011 ক্লাস A গ্রুপ 1 শিল্প নির্গমন সীমা পূরণ করতে সক্ষম করে। লাইন ফিল্টার ছাড়া, ড্রাইভের IGBT স্যুইচিং থেকে পরিচালিত এবং বিকিরণিত নির্গমন এই সীমা অতিক্রম করবে।

খুচরা যন্ত্রাংশ সোর্সিং: কি দেখতে হবে

R88D-WTA3H হয়েছেOMRON এর সক্রিয় উৎপাদন লাইনআপ থেকে বন্ধ করা হয়েছেযেহেতু W-Series G-Series এবং 1S-Series প্ল্যাটফর্ম দ্বারা বাতিল করা হয়েছিল। শিল্প অটোমেশন উদ্বৃত্ত বাজারের মাধ্যমে প্রতিস্থাপন ইউনিট পাওয়া যায়। একটি ব্যবহৃত বা রিকন্ডিশন্ড ইউনিট সোর্স করার সময়, বেশ কয়েকটি ব্যবহারিক চেক প্রযোজ্য।

নিশ্চিত করুন যে ইউনিটটি নির্দেশিত গতির অধীনে একটি প্রকৃত মোটর দিয়ে লোড-পরীক্ষা করা হয়েছে — শুধু চালিত করা এবং ত্রুটি-চেক করা নয়। একটি ড্রাইভ একটি বেঞ্চ পাওয়ার-আপে স্বাস্থ্যকর প্রদর্শিত হতে পারে যখন IGBT অবক্ষয় বা ক্যাপাসিটর বার্ধক্য হয় যা শুধুমাত্র মোটর লোডের অধীনে প্রকাশ পায়। যাচাই করুন যে CN8 ব্যাটারি বগিটি অক্ষত আছে এবং ড্রাইভটি একটি বর্ধিত সময়ের জন্য স্টোরেজে থাকলে একটি প্রতিস্থাপন ব্যাটারি পেয়েছে। ফার্মওয়্যার সংস্করণটি পরীক্ষা করে দেখুন যে ড্রাইভটি মাল্টি-অক্ষ সিস্টেমে আমদানি করা হবে যেখানে ড্রাইভ জুড়ে প্যারামিটার সামঞ্জস্যতা গুরুত্বপূর্ণ।

W-Series ব্যবহারকারী ম্যানুয়াল (OMRON Cat. No. I531) OMRON-এর ডকুমেন্টেশন আর্কাইভ থেকে সর্বজনীনভাবে উপলব্ধ থাকে এবং R88D-WTA3H-এর জন্য সমস্ত অ্যালার্ম কোড, প্যারামিটার টেবিল এবং ওয়্যারিং ডায়াগ্রাম কভার করে৷

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: R88D-WTA3H কোন সার্ভো মোটরটির সাথে পেয়ার করে, এবং আমি কি অন্য নির্মাতার থেকে একটি ভিন্ন 30W মোটর ব্যবহার করতে পারি?

R88D-WTA3H ওমরনের সাথে কাজ করার জন্য ডিজাইন করা হয়েছেR88M-W03030H(ক্রমবর্ধমান এনকোডার) এবংR88M-W03030T(পরম এনকোডার) 30W, W-Series পরিবার থেকে 3,000 r/min servo মোটর। এই মোটরগুলি একটি মালিকানাধীন OMRON সিরিয়াল এনকোডার ইন্টারফেস ব্যবহার করে — CN2 তারের মাধ্যমে প্রেরিত সংকেতটি একটি স্ট্যান্ডার্ড ডিফারেনশিয়াল A/B/Z কোয়াড্রেচার সিগন্যাল নয় বরং W-Series এনকোডারের জন্য নির্দিষ্ট একটি সিরিয়াল ডেটা প্রোটোকল। স্ট্যান্ডার্ড কোয়াড্রেচার এনকোডার সহ তৃতীয় পক্ষের মোটরগুলি এই ড্রাইভের CN2 ইনপুটের সাথে সামঞ্জস্যপূর্ণ নয়। একটি নন-ওমরন মোটর প্রতিস্থাপনের জন্য উইন্ডিং ইন্ডাকট্যান্স সামঞ্জস্যতা যাচাই করতে হবে, ড্রাইভের মোটর প্যারামিটারগুলি পুনরায় লিখতে হবে এবং ওমরনের সুরক্ষা অ্যালগরিদমগুলিকে স্বীকার করতে হবে — যা R88M-W সিরিজের মোটর তাপীয় এবং বৈদ্যুতিক বৈশিষ্ট্যগুলিতে ক্রমাঙ্কিত — সঠিকভাবে কাজ নাও করতে পারে৷ অনুশীলনে, এই ড্রাইভটি মিলিত R88M-W03030 মোটর ব্যতীত অন্য কিছুর সাথে যুক্ত করা উত্পাদন সরঞ্জামের জন্য সুপারিশ করা হয় না।

প্রশ্ন 2: R88D-WTA3H এর জন্য কি OMRON এর নিজস্ব PLC বা পজিশনিং ইউনিট প্রয়োজন, নাকি এটি তৃতীয় পক্ষের কন্ট্রোলারের সাথে কাজ করবে?

কোন OMRON কন্ট্রোলার প্রয়োজন হয় না. ইনঅবস্থান নিয়ন্ত্রণ মোড, ড্রাইভটি পালস-স্ট্রিং ইনপুট গ্রহণ করে — যে কোনো কন্ট্রোলার, PLC, বা মোশন কার্ড পালস+ডাইরেকশন, CW/CCW, বা কোয়াড্র্যাচার-ফরম্যাট পালস আউটপুট করতে সক্ষম এই ড্রাইভটি পরিচালনা করতে পারে। Mitsubishi, Keyence, Panasonic, Delta, এবং অন্যদের থেকে কন্ট্রোলারগুলি এই মোডে W-Series ড্রাইভগুলির সাথে নিয়মিত ব্যবহার করা হয়। ইনগতি এবং টর্ক নিয়ন্ত্রণ মোড, ড্রাইভটি একটি ±10V DC এনালগ রেফারেন্স গ্রহণ করে, যা কার্যত সমস্ত এনালগ আউটপুট PLC মডিউলের সাথে সামঞ্জস্যপূর্ণ একটি সর্বজনীন সংকেত মান। একমাত্র OMRON-নির্দিষ্ট যোগাযোগটি প্যারামিটার অ্যাক্সেসের জন্য RS-232C / RS-422A CN3 পোর্টের উপর দিয়ে থাকে — এমনকি যোগাযোগ প্রোটোকলটি সঠিকভাবে কনফিগার করা থাকলে স্ট্যান্ডার্ড টার্মিনাল সফ্টওয়্যার দিয়ে এটি অ্যাক্সেসযোগ্য। ফিল্ডে প্যারামিটার সেটআপের জন্য, R88A-PR02W হ্যান্ড-হোল্ড ইউনিট হল সবচেয়ে ব্যবহারিক টুল যা PLC ব্র্যান্ড অক্ষ নিয়ন্ত্রণ করে।

Q3: R88D-WTA3H একটি অ্যালার্ম দেখাচ্ছে৷ আমি কিভাবে একটি পিসি সংযোগ ছাড়াই ত্রুটি সনাক্ত করতে পারি?

ড্রাইভের সামনের প্যানেলে রয়েছে a7-সেগমেন্টের LED ডিসপ্লেযা সরাসরি দুই-অক্ষরের অ্যালার্ম কোড দেখায়। একটি ত্রুটি ঘটলে, ডিসপ্লেটি অ্যালার্ম কোড এবং "AL" শব্দের মাধ্যমে পর্যায়ক্রমে চক্রাকারে চলে যাতে কোডটি কোনও সরঞ্জাম বা সফ্টওয়্যার ছাড়াই পাঠযোগ্য হয়৷ এই ড্রাইভ শ্রেণীর সাধারণ কোডগুলির মধ্যে রয়েছে আন্ডারভোল্টেজ (AL.10), ওভারভোল্টেজ (AL.40), ওভারকারেন্ট (AL.30), ওভারলোড (AL.71), এনকোডার ফল্ট (AL.74), এবং অবস্থান বিচ্যুতি ওভারফ্লো (AL.26)। OMRON W-Series User Manual (Cat. No. I531) প্রতিটি কোডের সম্ভাব্য কারণ এবং সংশোধনমূলক ক্রিয়া সহ সম্পূর্ণ অ্যালার্ম টেবিল রয়েছে। মূল কারণটি সমাধান করার পরে, CN1 টার্মিনাল স্ট্রিপে অ্যালার্ম রিসেট ইনপুট সক্রিয় করে অ্যালার্মটি পরিষ্কার করা হয় — কন্ট্রোলার থেকে একটি পালস বা একটি পুশবাটন থেকে একটি ক্ষণস্থায়ী যোগাযোগ। কারণটি সমাধান না করে বারবার পরিষ্কার করা এবং পুনরায় চালু করা হার্ডওয়্যার ত্রুটির সমাধান করবে না এবং আরও ক্ষতি হতে পারে।

Q4: R88D-WTA3H কি পরম এনকোডার মোটরগুলির সাথে সামঞ্জস্যপূর্ণ, এবং হার্ডওয়্যারের পরিপ্রেক্ষিতে এর জন্য কী প্রয়োজন?

হ্যাঁ — ড্রাইভটি ক্রমবর্ধমান (এইচ-প্রত্যয়) এবং পরম (টি-প্রত্যয়) W-সিরিজ মোটর উভয়কেই সম্পূর্ণরূপে সমর্থন করে। পরম এনকোডার অপারেশন জন্য,R88A-BAT01W ব্যাকআপ ব্যাটারিড্রাইভের CN8 ব্যাটারি বগিতে ইনস্টল করা আবশ্যক। এই ব্যাটারিটি এনকোডারের মাল্টি-টার্ন পজিশন কাউন্টার এবং মেশিনের পাওয়ার বন্ধ থাকা অবস্থায় ইনটার-টার্ন পজিশন ডেটা বজায় রাখে। স্টার্টআপে, ড্রাইভটি এনকোডার থেকে সংরক্ষিত অবস্থানটি অবিলম্বে পড়ে এবং কোনও হোমিং চক্র ছাড়াই কন্ট্রোলারকে বর্তমান অক্ষের অবস্থান রিপোর্ট করে। শুধুমাত্র চলমান রক্ষণাবেক্ষণের প্রয়োজনীয়তা হল ব্যাটারি প্রতিস্থাপন যখন ব্যাটারি ভোল্টেজ কমে যায় — ব্যাটারি গুরুতর স্তরে পৌঁছানোর আগে ড্রাইভ একটি ব্যাটারি সতর্কতা অ্যালার্ম প্রদর্শন করবে, অবস্থানের ডেটা ঝুঁকির আগে অগ্রিম বিজ্ঞপ্তি দেবে। যদি ব্যাটারি সম্পূর্ণরূপে ডিসচার্জ হয় এবং এনকোডার তার অবস্থানের রেফারেন্স হারায়, একটি এক-কালীন রেফারেন্স-পয়েন্ট রিটার্ন পদ্ধতি পরম অবস্থান পুনঃস্থাপন করে এবং সিস্টেমটি স্বাভাবিক পরম ক্রিয়াকলাপ পুনরায় শুরু করে।

প্রশ্ন 5: R88D-WTA3H বন্ধ করা হয়েছে। একটি বিদ্যমান মেশিনের জন্য সবচেয়ে বাস্তব প্রতিস্থাপন বিকল্প কি?

একটি বিশুদ্ধ রক্ষণাবেক্ষণ প্রতিস্থাপনের জন্য - অক্ষটিকে পুনরায় ডিজাইন না করে একটি বিদ্যমান মেশিনে একটি ব্যর্থ ড্রাইভ পুনরুদ্ধার করা - প্রথম পছন্দ হল শিল্প উদ্বৃত্ত বাজার থেকে একটি পরীক্ষিত R88D-WTA3H সোর্স করা এবং মেশিনের ডকুমেন্টেশন থেকে মূল প্যারামিটার সেট স্থানান্তর করা৷ এটি সমস্ত ওয়্যারিং, তার এবং পিএলসি প্রোগ্রামিং অপরিবর্তিত রাখে। যদি একটি ডব্লিউ-সিরিজ ইউনিট সত্যিকারের অনুপলব্ধ হয়, তবে মাইগ্রেশনের জন্য নিকটতম উত্তরসূরী প্ল্যাটফর্ম হলOMRON G5-সিরিজ, বিশেষ করে R88D-KNA5H বা R88D-KN01H পরিসর রেট করা আউটপুটের উপর নির্ভর করে। G5-সিরিজ মোটর শারীরিকভাবে W-সিরিজ মোটর এবং OMRON উৎপাদিত সামঞ্জস্যপূর্ণ G5-সিরিজ 30W মোটরের মতো। যাইহোক, এনকোডার ক্যাবল, CN1 ওয়্যারিং, এবং প্যারামিটার স্ট্রাকচার প্রজন্মের মধ্যে আলাদা, তাই সরাসরি তারের অদলবদল সম্ভব নয় — তারের পরিবর্তন এবং পরামিতি পুনঃপ্রবেশ প্রয়োজন। নতুনতর1S-সিরিজ(EtherCAT-ভিত্তিক) কমিশনিং পদ্ধতি এবং PLC প্রোগ্রাম কাঠামোর একটি বৃহত্তর পরিবর্তনের প্রতিনিধিত্ব করে এবং বিদ্যমান W-Series ইনস্টলেশনে পৃথক ড্রাইভগুলির রক্ষণাবেক্ষণ প্রতিস্থাপনের চেয়ে নতুন মেশিন ডিজাইনের জন্য আরও উপযুক্ত।

OMRON R88D-WTA3H হল OMNUC W-Series AC servo সিস্টেমের অংশ (ব্যবহারকারীর ম্যানুয়াল ক্যাট। নং I531)। এই মডেলটি OMRON এর বর্তমান উৎপাদন ক্যাটালগ থেকে বন্ধ করা হয়েছে। প্রতিস্থাপনের অর্ডার দেওয়ার আগে সর্বদা মোটর মডেলের সামঞ্জস্যতা এবং ভোল্টেজ শ্রেণী যাচাই করুন। অভ্যন্তরীণ ওয়্যারিং বা সংযোগকারীগুলি পরিচালনা করার আগে মেইন পাওয়ার সংযোগ বিচ্ছিন্ন করার পরে কমপক্ষে পাঁচ মিনিট অপেক্ষা করুন৷
