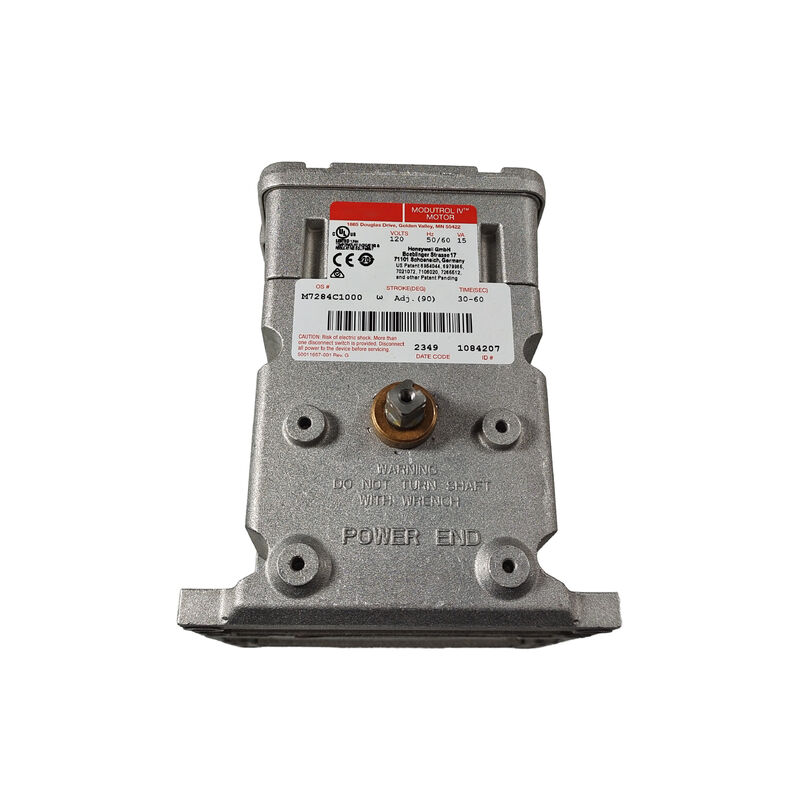

Honeywell M7284C1000 Modutrol IV Motor
পণ্যের সংক্ষিপ্ত বিবরণ
The M7284C1000 হল একটি Honeywell Modutrol IV মোটর যা ড্যাম্পার এবং ভালভ পজিশন করার জন্য ব্যবহৃত হয় 4–20 mA কন্ট্রোল সিগন্যাল বর্ণনা করা হয়েছে।
M7284 পরিবারের জন্য পণ্যের ডেটা এটিকে একটি 120 VAC, 50/60 Hz অ্যাকচুয়েটর মোটর হিসাবে দেখায় 150 lb-in টর্ক ক্লাসে, যখন এই নির্দিষ্ট মডেলের জন্য প্রকাশিত বিক্রয় পৃষ্ঠাগুলিতেও অ্যাডজাস্টেবল 90° থেকে 160° স্ট্রোক এবং 30 থেকে 60 সেকেন্ডের নামমাত্র টাইমিং বর্ণনা করা হয়েছে।
এই মডেলটিকে মূল্যবান করে তোলে যে এটি HVAC এবং প্রসেস-কন্ট্রোল হার্ডওয়্যারে ইলেকট্রনিক কন্ট্রোল সিগন্যাল এবং বাস্তব যান্ত্রিক নড়াচড়ার মধ্যে সংযোগ স্থাপন করে। এই ক্লাসের একটি মোটর কেবল একটি শ্যাফট ঘোরানোর জন্য বেছে নেওয়া হয় না।
এটি বেছে নেওয়া হয় কারণ এটি একটি ড্যাম্পার বা ভালভকে মসৃণভাবে, বারবার এবং অনুমানযোগ্যভাবে একটি দরকারী কাজের স্ট্রোক জুড়ে পজিশন করতে পারে। বাস্তব বিল্ডিং-কন্ট্রোল এবং শিল্প বায়ু-প্রবাহ সিস্টেমে, এই ধরণের পুনরাবৃত্তিমূলক পজিশনিং কাঁচা গতির চেয়ে বেশি গুরুত্বপূর্ণ।
এই ব্যবহারের দৃষ্টিকোণ সরাসরি ভালভ এবং ড্যাম্পার পজিশনিংয়ে Modutrol IV পরিবারের ঘোষিত ভূমিকা থেকে আসে।
অ্যাপ্লিকেশন ভ্যালু
M7284C1000 HVAC ড্যাম্পার, কম্বাশন-এয়ার কন্ট্রোল, প্রসেস ভালভ এবং মেকানিক্যাল প্ল্যান্ট অটোমেশন এর জন্য উপযুক্ত যেখানে একটি 4–20 mA কমান্ড সিগন্যাল ইতিমধ্যেই কন্ট্রোল স্ট্র্যাটেজির অংশ।
Honeywell-এর Modutrol IV সাহিত্য পরিবারকে ড্যাম্পার এবং ভালভের আনুপাতিক পজিশনিংয়ের চারপাশে ফ্রেম করে, যা স্বাভাবিকভাবেই এই মডেলটিকে বয়লার রুম, এয়ার-হ্যান্ডলিং সিস্টেম, বার্নার কন্ট্রোল অ্যাসেম্বলি এবং অনুরূপ অটোমেশন পরিবেশের জন্য প্রাসঙ্গিক করে তোলে যেখানে নিয়ন্ত্রিত কৌণিক ভ্রমণ প্রয়োজন।
বেশ কয়েকটি ইনস্টলেশন বিবরণ মাঠেও ব্যবহারিক মূল্য যোগ করে।
পরিবার এবং এই মডেলের জন্য প্রকাশিত ডেটাতে ফুট মাউন্টিং, কুইক-কানেক্ট টার্মিনাল, NEMA 3 ওয়েদার প্রোটেকশন, এবং M7284 রেঞ্জে একটি দ্বৈত-প্রান্তের বর্গাকার শ্যাফট অন্তর্ভুক্ত। বাস্তব পরিষেবা কাজের ক্ষেত্রে এগুলি ছোটখাটো বিবরণ নয়।
এগুলি প্রভাবিত করে যে মোটরটি কতটা সহজে মাউন্ট করা, ওয়্যার করা, চালিত মেকানিজমের সাথে লিঙ্ক করা এবং মেকানিক্যাল রুম বা আউটডোর-সংলগ্ন সরঞ্জাম স্থানগুলিতে সুরক্ষিত করা যেতে পারে।
প্রতিস্থাপন এবং নির্বাচন দৃষ্টিকোণ
রক্ষণাবেক্ষণ এবং রিট্রোফিট কাজের জন্য, M7284C1000 কে একটি কন্ট্রোল অ্যাকচুয়েটর মোটর হিসাবে বিবেচনা করা উচিত, কেবল একটি ম্যাচিং ভোল্টেজের মোটর হিসাবে নয়।
সিগন্যালের ধরণ, টর্ক ক্লাস, স্ট্রোক রেঞ্জ, রোটেশন আচরণ, মাউন্টিং ফরম্যাট এবং শ্যাফট স্টাইল সবই গুরুত্বপূর্ণ।
ব্যবহারিক অর্থে, একটি সঠিক প্রতিস্থাপন ড্যাম্পার বা ভালভ লিঙ্কেজের আচরণ সামঞ্জস্যপূর্ণ রাখে এবং স্টার্টআপের পরে কন্ট্রোল অস্থিরতার সম্ভাবনা হ্রাস করে।
এই সুপারিশটি M7284 পরিবারের জন্য প্রকাশিত Modutrol IV পণ্যের ডেটার উপর ভিত্তি করে তৈরি।
প্রযুক্তিগত ডেটা
| প্যারামিটার |
মান |
| পার্ট নম্বর |
M7284C1000 |
| প্রস্তুতকারক |
Honeywell |
| পণ্যের ধরণ |
মডুলেটিং অ্যাকচুয়েটর মোটর |
| পণ্যের পরিবার |
Modutrol IV |
| পাওয়ার সাপ্লাই |
120 VAC, 50/60 Hz |
| কন্ট্রোল সিগন্যাল |
4–20 mA |
| টর্ক |
150 lb-in |
| স্ট্রোক |
অ্যাডজাস্টেবল 90° থেকে 160° |
| টাইমিং |
30 সেকেন্ড (90°), 60 সেকেন্ড (160°) নামমাত্র |
| মাউন্টিং |
ফুট-মাউন্টেড |
| শ্যাফট স্টাইল |
দ্বৈত-প্রান্তের বর্গাকার শ্যাফট |
| সুরক্ষা |
NEMA 3 ওয়েদার প্রোটেকশন |
| ইনপুট ইম্পিডেন্স |
100 ওহম |
FAQ
প্রশ্ন ১: M7284C1000 কি ধরণের পণ্য?
এটি একটি Modutrol IV অ্যাকচুয়েটর মোটর যা ড্যাম্পার এবং ভালভ পজিশন করার জন্য ব্যবহৃত হয় 4–20 mA কন্ট্রোল সিগন্যাল থেকে।
প্রশ্ন ২: এই মডেলটিকে কন্ট্রোল সিস্টেমে এর ব্যবহারিক মূল্য কী দেয়?
এর মূল্য আসে আনুপাতিক ইলেকট্রনিক ইনপুট কে একটি সু-সংজ্ঞায়িত যান্ত্রিক স্ট্রোক এবং টর্ক ক্লাসের সাথে একত্রিত করার মাধ্যমে।
এটি দরকারী করে তোলে যেখানে একটি কন্ট্রোলারের সাধারণ অন/অফ অ্যাকচুয়েশনের পরিবর্তে পুনরাবৃত্তিমূলক ড্যাম্পার বা ভালভ পজিশনিং প্রয়োজন।
প্রশ্ন ৩: কোন ধরণের অ্যাপ্লিকেশন এই মোটরটির জন্য সবচেয়ে উপযুক্ত?
এটি HVAC ড্যাম্পার, বয়লার-রুম কন্ট্রোল, এয়ার-হ্যান্ডলিং সরঞ্জাম এবং প্রসেস-ভালভ পজিশনিং এর জন্য উপযুক্ত যেখানে 4–20 mA কন্ট্রোল ব্যবহৃত হয়।
এই অ্যাপ্লিকেশন উদাহরণগুলি Modutrol IV পরিবারের ড্যাম্পার-এবং-ভালভ ভূমিকা থেকে সরাসরি আসে।
প্রশ্ন ৪: কেন টর্ক এবং স্ট্রোক এখানে এত গুরুত্বপূর্ণ?
কারণ অ্যাকচুয়েটর মোটরগুলি কেবল সাপ্লাই ভোল্টেজ দ্বারা নয়, তাদের যে যান্ত্রিক কাজ সম্পাদন করতে হবে তা দ্বারা নির্বাচিত হয়।
লিঙ্কেজ লোড, প্রয়োজনীয় ভ্রমণ কোণ এবং প্রতিক্রিয়া সময় সবই প্রভাবিত করে যে অ্যাকচুয়েটর ডিভাইসটিকে সঠিকভাবে নিয়ন্ত্রণ করবে কিনা।
এটি একটি ইঞ্জিনিয়ারিং ব্যাখ্যা যা প্রকাশিত M7284 পরিবারের ডেটা দ্বারা সমর্থিত।
প্রশ্ন ৫: M7284C1000 অর্ডার করার আগে কী পরীক্ষা করা উচিত?
ইনস্টল করা পার্ট নম্বর, সিগন্যালের ধরণ, টর্কের প্রয়োজনীয়তা, স্ট্রোক রেঞ্জ, শ্যাফট স্টাইল এবং মাউন্টিং ব্যবস্থা পরীক্ষা করুন।
অ্যাকচুয়েটর প্রতিস্থাপনের ক্ষেত্রে, এই বিষয়গুলি সাধারণত কেবল চেহারার চেয়ে বেশি গুরুত্বপূর্ণ।
