| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A06B-6130-H004 |
পার্ট নম্বর: A06B-6130-H004
সিরিজ: FANUC MELSERVO Beta i (βi) Series
মডেলের নাম: SVM1-80i (সিঙ্গেল-অ্যাক্সিস সার্ভো মডিউল, 80A ক্লাস)
ইন্টারফেস: FSSB — FANUC Servo Serial Bus (ফাইবার অপটিক)
রেফারেন্স ম্যানুয়াল: B-65322
FANUC-এর Beta i সার্ভো অ্যামপ্লিফায়ার লাইনাপের মধ্যে, A06B-6130-H004 একটি নির্দিষ্ট এবং সুসংজ্ঞায়িত ভূমিকা পালন করে: এটি 80A সিঙ্গেল-অ্যাক্সিস মডিউল — প্রথম প্রজন্মের Beta i SVM1 সিরিজের বৃহত্তম ক্ষমতা সম্পন্ন ইউনিট। যদিও ছোট H001 (20A) এবং H002 (40A) ভ্যারিয়েন্টগুলি হালকা-ডিউটি অ্যাক্সিসগুলি পরিচালনা করে, H004 সেই অ্যাক্সিসগুলির জন্য তৈরি করা হয়েছে যেগুলির জন্য দীর্ঘস্থায়ী উচ্চ কারেন্ট এবং দ্রুত ত্বরণ প্রতিক্রিয়া প্রয়োজন: স্বয়ংক্রিয় টুল চেঞ্জার, টারেট ইন্ডেক্সিং মেকানিজম এবং EDM মেশিনে সাধারণ প্রিসিশন রোটারি বা লিনিয়ার অ্যাক্সিস।
পুরো Beta i অ্যামপ্লিফায়ার পরিবারকে Alpha iSV সিরিজ থেকে যা আলাদা করে তা হল এর আর্কিটেকচার। A06B-6130-H004 ঐতিহ্যগত অর্থে একটি মডিউল নয় — এটিতে নিজস্ব ইন্টিগ্রেটেড পাওয়ার সাপ্লাই সেকশন রয়েছে, যা এটিকে বৈদ্যুতিকভাবে স্ব-অন্তর্ভুক্ত করে তোলে। এটি এটিকে মেশিন টুলের যেকোনো জায়গায় মাউন্ট করার অনুমতি দেয়, একটি বাহ্যিক PSM পাওয়ার সাপ্লাই ইউনিট থেকে স্বাধীনভাবে। মেশিন নির্মাতাদের জন্য যারা কম্প্যাক্ট কন্ট্রোল ক্যাবিনেট ডিজাইন করছেন বা একটি ড্রাইভকে তার সার্ভ করা অ্যাক্সিসের কাছাকাছি স্থাপন করছেন, এই স্বাধীনতা একটি বাস্তব সুবিধা।
FANUC CNC-এর সাথে যোগাযোগ FSSB — FANUC Servo Serial Bus — এর মাধ্যমে ফাইবার অপটিক কেবল ব্যবহার করে হয়। ফাইবার সংযোগ বৈদ্যুতিক সিগন্যাল কেবলের নয়েজ সংবেদনশীলতা দূর করে যা মেশিন টুলের ইনস্টলেশনে সাধারণ দূরত্বে ঘটে, এবং FSSB প্রোটোকলের উচ্চ-গতির সিঙ্ক্রোনাস যোগাযোগ 0i-C এবং 0i-D কন্ট্রোল পরিবারগুলিকে সমস্ত সংযুক্ত ড্রাইভ জুড়ে একই সাথে টাইট মাল্টি-অ্যাক্সিস পজিশন সিঙ্ক্রোনাইজেশন অর্জন করতে দেয়।
| প্যারামিটার | মান |
|---|---|
| পার্ট নম্বর | A06B-6130-H004 |
| সিরিজ | FANUC Beta i — SVM1-80i |
| নিয়ন্ত্রিত অ্যাক্সিস | সিঙ্গেল অ্যাক্সিস |
| ইনপুট ভোল্টেজ | 3-ফেজ 200–240VAC / সিঙ্গেল-ফেজ 220–240VAC |
| ইনপুট ফ্রিকোয়েন্সি | 50/60 Hz |
| ইনপুট কারেন্ট (রেটেড/স্ট্যান্ডবাই) | 19.0A / 0.9A |
| কন্ট্রোল পাওয়ার সাপ্লাই | 24V DC |
| রেটেড আউটপুট ভোল্টেজ | 240V AC |
| রেটেড আউটপুট কারেন্ট | 18.5A |
| পিক আউটপুট কারেন্ট | 80A |
| রেটেড পাওয়ার | 5.2kW (6.5 kVA) |
| আউটপুট ফ্রিকোয়েন্সি রেঞ্জ | 0–334 Hz |
| ক্ষমতা (তাপ উৎপাদন) | 130W |
| যোগাযোগ ইন্টারফেস | FSSB ফাইবার অপটিক |
| অভ্যন্তরীণ কুলিং | বিল্ট-ইন ফ্যান (ফোর্সড এয়ার) |
| পরিবেষ্টিত অপারেটিং তাপমাত্রা | 0°C থেকে +55°C |
| মাত্রা (W × H × D) | 263 × 335 × 59 মিমি |
| ওজন | 3.852 কেজি |
| সামঞ্জস্যপূর্ণ CNC | FANUC Series 0i-C, 0i-D, 30i, 31i, 32i |
| সামঞ্জস্যপূর্ণ মোটর | FANUC βiS সিরিজ (যেমন, βiS 22/3000) |
| অভ্যন্তরীণ বোর্ড | A16B-3200-051x (ওয়্যারিং বোর্ড), A20B-2101-005x (কন্ট্রোল PCB) |
FANUC Alpha i সার্ভো ড্রাইভের জন্য স্ট্যান্ডার্ড আর্কিটেকচারে একটি শেয়ার্ড পাওয়ার সাপ্লাই মডিউল (PSM) জড়িত থাকে যা একটি সাধারণ বাসে ডেইজি-চেইন করা একাধিক SVM মডিউলের জন্য ডিসি বাস পাওয়ার কন্ডিশন করে। Beta i SVM1 সিরিজ, যার মধ্যে A06B-6130-H004 অন্তর্ভুক্ত, সম্পূর্ণ ভিন্ন পদ্ধতি গ্রহণ করে। প্রতিটি ইউনিটে নিজস্ব রেকটিফায়ার এবং ডিসি বাস স্টেজ অন্তর্ভুক্ত থাকে — কোনো বাহ্যিক PSM প্রয়োজন হয় না।
মেশিন ডিজাইনের দৃষ্টিকোণ থেকে, এই স্ব-অন্তর্ভুক্ত আর্কিটেকচারের বাস্তব পরিণতি রয়েছে। ইনস্টলেশন সহজ: এক সেট তিন-ফেজ ইনপুট সংযোগ, একটি 24V ডিসি কন্ট্রোল সাপ্লাই লাইন এবং একটি FSSB ফাইবার কেবল। কোনো বাস ভোল্টেজ সিকোয়েন্সিং নেই, অ্যাক্সিস লোডের সংমিশ্রণের বিরুদ্ধে আকার দেওয়ার জন্য কোনো শেয়ার্ড PSM নেই এবং একটি PSM ত্রুটির কারণে একই সাথে একাধিক অ্যাক্সিস বন্ধ হওয়ার কোনো ঝুঁকি নেই। যদি A06B-6130-H004-এ কোনো ত্রুটি দেখা দেয়, মেশিন একটি অ্যাক্সিস হারাবে — একটি সাধারণ পাওয়ার সাপ্লাই শেয়ার করা সমস্ত অ্যাক্সিস নয়।
রক্ষণাবেক্ষণ দলের জন্য, একই যুক্তি প্রযোজ্য। A06B-6130-H004 প্রতিস্থাপন একটি সহজ পরিবর্তন: তিন-ফেজ ইনপুট, মোটর পাওয়ার আউটপুট, FSSB ফাইবার, 24V কন্ট্রোল সাপ্লাই এবং ব্রেক কেবল (যদি লাগানো থাকে) সংযোগ বিচ্ছিন্ন করুন। প্রতিস্থাপন ইউনিটটি তার নিজস্ব পাওয়ার সাপ্লাই সহ আসে। কোনো PSM সাইজিং গণনা নেই, কোনো বাস পুনরায় কমিশন করার প্রয়োজন নেই।
FSSB — FANUC Servo Serial Bus — হল CNC কে সার্ভো অ্যামপ্লিফায়ারের সাথে সংযোগ করার জন্য FANUC-এর নিজস্ব উচ্চ-গতির সিরিয়াল যোগাযোগ প্রোটোকল। A06B-6130-H004 একটি ফাইবার অপটিক কেবলের মাধ্যমে CNC-এর FSSB পোর্টের সাথে সংযোগ করে এবং ফাইবার অপটিক মাধ্যমটি কোনো আনুষঙ্গিক বিবরণ নয়। মেশিন টুলের পরিবেশ উল্লেখযোগ্য ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ তৈরি করে: ভেরিয়েবল-ফ্রিকোয়েন্সি ড্রাইভ, ইন্ডাকশন হিটিং, রিলে কয়েল এবং সুইচিং পাওয়ার সাপ্লাই সবই এমন নয়েজ তৈরি করে যা দীর্ঘ ক্যাবিনেট-টু-অ্যাক্সিস রানে সিগন্যাল-লেভেল কপার ক্যাবলিংকে দূষিত করতে পারে। ফাইবার কোনো বৈদ্যুতিক সম্ভাবনা বহন করে না এবং এগুলোর সবকিছুর প্রতি অনাক্রম্য।
যোগাযোগের দিক থেকে, FSSB CNC-এর ইন্টারপোলেশন সাইকেলের সাথে সিঙ্ক্রোনাসভাবে কাজ করে। প্রতিটি পজিশন কমান্ড, প্রতিটি এনকোডার ফিডব্যাক প্যাকেট এবং CNC এবং A06B-6130-H004-এর মধ্যে প্রতিটি প্যারামিটার এক্সচেঞ্জ CNC-এর কম্পিউটেশন সাইকেলের সাথে লক-স্টেপে ঘটে — সাধারণত স্ট্যান্ডার্ড 0i সিস্টেমে 1ms, 30i সিরিজ কন্ট্রোলে দ্রুততর সাইকেল বিকল্প উপলব্ধ। এই সিঙ্ক্রোনাস লিঙ্কটি মসৃণ, সঠিক সমন্বিত অ্যাক্সিস মোশন সম্ভব করে তোলে, কারণ CNC সঠিকভাবে জানে কখন প্রতিটি ড্রাইভ প্রতিটি পজিশন ইনক্রিমেন্ট কার্যকর করবে।
স্বয়ংক্রিয় টুল চেঞ্জার (ATC) অ্যাক্সিস। উল্লম্ব মেশিনিং সেন্টারের ATC আর্ম — যে মেকানিজমটি স্পিন্ডল থেকে একটি টুল বের করে, টুল ম্যাগাজিনে নিয়ে যায় এবং একটি নতুন টুল ফিরিয়ে আনে — পুরো শিফট জুড়ে দ্রুত এবং বারবার তার চক্র সম্পন্ন করতে হবে। একটি নির্দিষ্ট অবস্থানে দ্রুত ত্বরণ, তীক্ষ্ণ মন্দন এবং স্টপ, টুল বিনিময় করার সময় পজিটিভ ব্রেকিং হোল্ড। A06B-6130-H004-এর 80A পিক কারেন্ট ক্ষমতা ATC অ্যাক্সিসের জন্য প্রয়োজনীয় ত্বরণ টর্ক হেডারুম সরবরাহ করে এবং FSSB লিঙ্কটি স্পিন্ডল ওরিয়েন্টেশন এবং টুল ক্ল্যাম্প/আনক্ল্যাম্প সিকোয়েন্সের সাথে ATC মোশন ইন্টারলক করার জন্য প্রয়োজনীয় পজিশন নিশ্চিতকরণ লেটেন্সি সরবরাহ করে।
CNC লেদ টারেট ইন্ডেক্স অ্যাক্সিস। টার্নিং সেন্টারে টুল টারেট ইন্ডেক্সিং ATC অপারেশনের মতো: ছোট, দ্রুত, সূক্ষ্ম অবস্থানে সুনির্দিষ্ট মুভমেন্ট, প্রতি ঘন্টায় অনেকবার সম্পাদিত। দ্রুত ত্বরণের জন্য উচ্চ পিক কারেন্ট, ইন্ডেক্সিং হয়ে গেলে ভালো পজিশন হোল্ডিং এবং কাটিংয়ের সময় টুল-টিপ লোড থেকে নির্ভরযোগ্য পুনরুদ্ধার। Beta iS মোটর আকারের রেঞ্জের টারেট সহ FANUC 0i-সিরিজ লেদগুলি A06B-6130-H004-এর অ্যাপ্লিকেশন এনভেলপের মধ্যে রয়েছে।
EDM ওয়্যার এবং সিঙ্কার মেশিন। ওয়্যার EDM এবং সিঙ্কার EDM মেশিনগুলি খুব সূক্ষ্ম রেজোলিউশনে এবং ভালোভাবে ড্যাম্পড প্রতিক্রিয়া সহ ইলেকট্রোড পজিশন নিয়ন্ত্রণ করতে সার্ভো অ্যাক্সিস ব্যবহার করে। অ্যাক্সিস লোডগুলি প্রায়শই কম থাকে তবে পজিশন ব্যান্ডউইথ প্রয়োজনীয়তা বেশি থাকে — CNC-এর সূক্ষ্ম পজিশন সংশোধন কমান্ডগুলিতে দ্রুত প্রতিক্রিয়া জানাতে ড্রাইভের প্রয়োজন। FSSB যোগাযোগ লিঙ্ক এবং βiS এনকোডার ফিডব্যাক চেইন কমান্ড-টু-রেসপন্স লেটেন্সি টাইট রাখে।
মেশিনিং সেন্টারে চতুর্থ এবং পঞ্চম অ্যাক্সিস। মেশিনিং সেন্টারে রোটারি টেবিল এবং টিল্টিং টেবিল অ্যাক্সেসরিজের জন্য টেবিল চালিত মোটরকে ম্যাচ করা একটি সার্ভো অ্যাক্সিসের প্রয়োজন। βiS মোটর রেঞ্জের ছোট রোটারি টেবিলের জন্য, A06B-6130-H004 সঠিক কারেন্ট রেটিং সরবরাহ করে যা FSSB ইন্টারফেসের সাথে মিলিত হয় যা একটি বিদ্যমান 0i বা 30i সিরিজ কন্ট্রোল কনফিগারেশনে স্বাভাবিকভাবে সংহত হয়।
A06B-6130-H004 তিনটি কার্যকরী অ্যাসেম্বলির উপর নির্মিত। পাওয়ার স্টেজটিতে একটি একক 50A ট্রানজিস্টর মডিউল (IGBT) রয়েছে যা ডিসি বাস থেকে তিন-ফেজ মোটর আউটপুটে PWM ইনভার্সন পরিচালনা করে। ওয়্যারিং বোর্ড — A16B-3200-051x — পাওয়ার স্টেজ, কানেক্টর এবং কন্ট্রোল বোর্ডের মধ্যে ইন্টারকানেকশন লেয়ার সরবরাহ করে। কন্ট্রোল PCB — A20B-2101-005x — FSSB যোগাযোগ, কারেন্ট লুপ প্রসেসিং, এনকোডার ফিডব্যাক ডিকোডিং এবং সমস্ত সুরক্ষা পর্যবেক্ষণ পরিচালনা করে।
এই তিনটির মধ্যে, ট্রানজিস্টর মডিউলটি বোর্ড-লেভেল মেরামতের জন্য আলাদাভাবে উপলব্ধ একমাত্র পাওয়ার কম্পোনেন্ট। দুটি PCB স্ট্যান্ডার্ড চ্যানেলের মাধ্যমে স্বতন্ত্র খুচরা যন্ত্রাংশ হিসাবে উপলব্ধ নয়; যদি কোনো বোর্ড ব্যর্থ হয়, তবে অর্থনৈতিক পথ হল একটি সম্পূর্ণ ইউনিট বিনিময় বা উপযুক্ত পরীক্ষা সরঞ্জাম সহ বিশেষজ্ঞ মেরামত। ফিউজ এবং অভ্যন্তরীণ কুলিং ফ্যানও পৃথক উপাদান হিসাবে পরিষেবাযোগ্য, যা সবচেয়ে সাধারণ বয়স-সম্পর্কিত রক্ষণাবেক্ষণ আইটেমগুলি কভার করে।

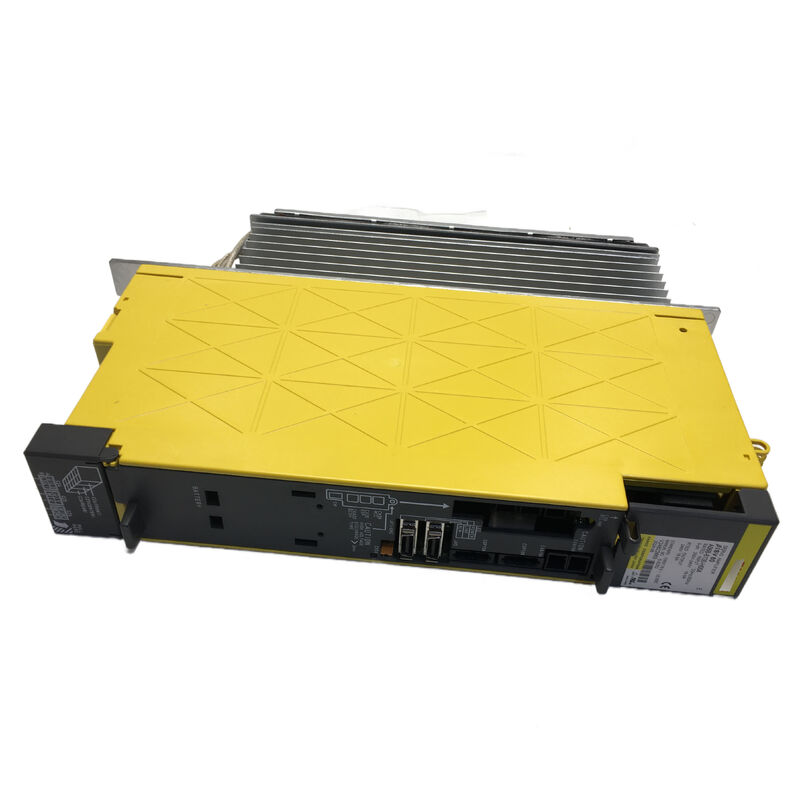

263 × 335 × 59 মিমি ফর্ম ফ্যাক্টর — সংকীর্ণ এবং লম্বা — স্ট্যান্ডার্ড FANUC Beta i ক্যাবিনেট রেল মাউন্টিং ফুটপ্রিন্টকে প্রতিফলিত করে। ইউনিটগুলি উল্লম্বভাবে মাউন্ট করা হয় যেখানে হিট সিঙ্ক পাঁজরগুলি উল্লম্ব প্রাকৃতিক পরিচলন জন্য ওরিয়েন্টেড থাকে, যা অভ্যন্তরীণ ফোর্সড-এয়ার ফ্যান দ্বারা পরিপূরক হয়। 59 মিমি গভীরতা তুলনামূলকভাবে কম্প্যাক্ট ক্যাবিনেট লেআউটগুলির অনুমতি দেয় এমনকি যখন একাধিক ইউনিট পাশাপাশি ইনস্টল করা হয়।
A06B-6130 সিরিজ সম্পূর্ণ প্রথম প্রজন্মের Beta i সিঙ্গেল-অ্যাক্সিস SVM1 অ্যামপ্লিফায়ার রেঞ্জকে কভার করে। H004 হল সর্বোচ্চ-কারেন্ট ভ্যারিয়েন্ট:
| পার্ট নম্বর | মডেলের নাম | পিক আউটপুট কারেন্ট | সাধারণ মোটর রেঞ্জ |
|---|---|---|---|
| A06B-6130-H001 | SVM1-12i | 12A | βiS 0.2–0.3 |
| A06B-6130-H002 | SVM1-20i | 20A | βiS 0.4–2 |
| A06B-6130-H003 | SVM1-40i | 40A | βiS 4–8 |
| A06B-6130-H004 | SVM1-80i | 80A | βiS 12–22 |
চারটিই একই FSSB ফাইবার ইন্টারফেস, একই স্ব-অন্তর্ভুক্ত পাওয়ার সাপ্লাই আর্কিটেকচার এবং একই 0°C–55°C অপারেটিং রেঞ্জ শেয়ার করে। এদের মধ্যে নির্বাচনটি চালিত সার্ভো মোটরের রেটেড এবং পিক কারেন্টের উপর নির্ভর করে। অ্যামপ্লিফায়ারের কারেন্ট রেটিং মোটরের সাথে মেলানো অপরিহার্য: একটি আন্ডারসাইজড অ্যামপ্লিফায়ার ত্বরণের সময় তার পিক কারেন্ট লিমিটে পৌঁছাবে এবং ওভারকারেন্ট অ্যালার্ম ট্রিগার করবে, যখন একটি ওভারসাইজড অ্যামপ্লিফায়ার কোনো সুবিধা দেয় না এবং ক্যাবিনেট স্পেস নষ্ট করে।
কুলিং ক্লিয়ারেন্স। অভ্যন্তরীণ ফ্যান হিট সিঙ্ক ফিনগুলির মাধ্যমে বাতাস টানে। এই ধরণের র্যাক-মাউন্টেড ড্রাইভের জন্য মিতসুবিশি এবং FANUC-এর ইনস্টলেশন নির্দেশিকাগুলি সাধারণত বায়ুপ্রবাহের জন্য ইউনিটের উপরে এবং নীচে ন্যূনতম ক্লিয়ারেন্সের জন্য কল করে — ব্লক করা ক্লিয়ারেন্স হিট সিঙ্ক তাপমাত্রা বৃদ্ধি এবং ট্রানজিস্টর মডিউলের অকাল অবক্ষয়ের দিকে পরিচালিত করে। B-65322 ম্যানুয়াল অনুসারে ইনস্টল করা অবস্থান পর্যাপ্ত বায়ুচলাচল সরবরাহ করে কিনা তা যাচাই করুন।
24V DC কন্ট্রোল পাওয়ার। কন্ট্রোল বোর্ডের জন্য 24V DC সাপ্লাই মেশিনের প্রধান 24V রেল থেকে নেওয়া উচিত, তবে প্রতিটি অ্যামপ্লিফায়ারের জন্য পৃথক ফিউজিং সহ যাতে একটি কন্ট্রোল বোর্ড ত্রুটি পুরো 24V রেলকে টেনে না নেয় এবং একই সাথে অন্যান্য কন্ট্রোল সার্কিটগুলিকে ভেঙে না দেয়।
ফাইবার কেবল হ্যান্ডলিং। FSSB ফাইবার কেবলগুলির একটি ন্যূনতম বেন্ড ব্যাসার্ধ স্পেসিফিকেশন রয়েছে। কানেক্টরের কাছে বা কেবলের রান বরাবর তীক্ষ্ণ বাঁকগুলি সন্নিবেশ ক্ষতি তৈরি করে যা শেষ পর্যন্ত যোগাযোগ ত্রুটির কারণ হয় — CNC ডিসপ্লেতে অ্যাক্সিস সনাক্তকরণ অ্যালার্ম বা সিঙ্ক্রোনাস যোগাযোগ ত্রুটি। ফাইবার রাউটিং করার সময়, এটিকে ধাতব প্রান্তের বিরুদ্ধে শক্তভাবে টাই-র্যাপিং করা বা তীক্ষ্ণ কোণ দিয়ে যাওয়া এড়িয়ে চলুন।
ফ্যান রক্ষণাবেক্ষণ। অভ্যন্তরীণ কুলিং ফ্যানের একটি সীমিত পরিষেবা জীবন রয়েছে, যা সাধারণত FANUC রক্ষণাবেক্ষণ নথিতে প্রায় 20,000–30,000 ঘন্টা অপারেশনের জন্য উল্লেখ করা হয়। দুই বা তিন শিফটে চালিত মেশিনগুলিতে, এটি কয়েক বছরের প্রস্তাবিত ফ্যান পরিদর্শন বা প্রতিস্থাপন ব্যবধানের অনুবাদ করে। ফ্যান ব্যর্থতা প্রত্যাশার চেয়ে কম লোড স্তরে থার্মাল ট্রিপের দিকে পরিচালিত করে এবং শেষ পর্যন্ত, দীর্ঘস্থায়ী অতিরিক্ত-তাপমাত্রা থেকে ট্রানজিস্টর মডিউলের ক্ষতি হয়।
প্রতিস্থাপনের পর প্যারামিটার চেক। A06B-6130-H004 বিনিময় করার পর প্রথম পাওয়ার-আপে, CNC FSSB এর মাধ্যমে তার সার্ভো ইনিশিয়ালাইজেশন সিকোয়েন্স চালাবে। যাচাই করুন যে অ্যাক্সিস মোটরের জন্য সার্ভো মোটর টাইপ প্যারামিটারটি সঠিকভাবে সেট করা হয়েছে, যে এনকোডার ফিডব্যাক সক্রিয় আছে এবং যদি মেশিনটি একটি অ্যাবসোলিউট এনকোডার সিস্টেম ব্যবহার করে তবে অ্যাক্সিস রেফারেন্স পজিশন পুনরায় স্থাপন করা হয়েছে।
প্রশ্ন ১: A06B-6130-H004 এর সাথে কোন CNC সিস্টেম সামঞ্জস্যপূর্ণ?
A06B-6130-H004 FSSB (FANUC Servo Serial Bus) ফাইবার অপটিক ইন্টারফেসের মাধ্যমে যোগাযোগ করে এবং FANUC Series 0i-C, 0i-D, 30i, 31i, এবং 32i CNC পরিবারগুলির সাথে সামঞ্জস্যপূর্ণ। এটি পুরানো FANUC কন্ট্রোলগুলির সাথে সামঞ্জস্যপূর্ণ নয় যা FSSB-এর পূর্ববর্তী, এবং Alpha i সিরিজ SVM অ্যামপ্লিফায়ারগুলির সাথেও নয় যা একটি PSM পাওয়ার সাপ্লাই মডিউলের সাথে একটি ডিসি বাস শেয়ার করে।
প্রশ্ন ২: A06B-6130-H004 কোন সার্ভো মোটর চালায়?
এটি FANUC βiS (Beta i S) সিরিজ সার্ভো মোটরগুলির জন্য উপযুক্ত কারেন্ট রেঞ্জে ডিজাইন করা হয়েছে — প্রধানত βiS 12/3000 এবং βiS 22/3000 এর মতো মডেল। মোটরটিকে অ্যামপ্লিফায়ারের 80A পিক / 18.5A রেটেড কারেন্ট ক্ষমতার সাথে মেলানো আবশ্যক। একটি বড় মোটর চালানোর চেষ্টা করা যার জন্য 80A পিক এর বেশি প্রয়োজন হবে ওভারকারেন্ট সুরক্ষা ত্রুটি সৃষ্টি করবে।
প্রশ্ন ৩: A06B-6130-H004 এর জন্য কি একটি বাহ্যিক FANUC PSM পাওয়ার সাপ্লাই মডিউল প্রয়োজন?
না। Alpha iSV সিরিজ অ্যামপ্লিফায়ারগুলির বিপরীতে, A06B-6130-H004-এর নিজস্ব ইন্টিগ্রেটেড পাওয়ার সাপ্লাই রয়েছে এবং এটি সরাসরি একটি তিন-ফেজ 200–240VAC লাইন ইনপুটের সাথে সংযোগ করে। কোনো বাহ্যিক PSM মডিউল প্রয়োজন নেই, যা বৈদ্যুতিক ইনস্টলেশন এবং ক্যাবিনেট লেআউট উভয়কেই সহজ করে তোলে।
প্রশ্ন ৪: কোন অ্যালার্মগুলি একটি ব্যর্থ A06B-6130-H004 নির্দেশ করে এবং প্রথম জিনিসগুলি কী পরীক্ষা করা উচিত?
সবচেয়ে সাধারণ ত্রুটি সূচকগুলি হল ইনভার্টার অ্যালার্ম (FANUC 0i-তে SV অ্যালার্ম 401/421), ওভারকারেন্ট অ্যালার্ম এবং CNC ডিসপ্লেতে অ্যাক্সিস সনাক্তকরণ ত্রুটি। অ্যামপ্লিফায়ার ব্যর্থ হয়েছে বলে ধরে নেওয়ার আগে, নিম্নলিখিতগুলি পরীক্ষা করুন: FSSB ফাইবার কেবলটি সম্পূর্ণরূপে বসে আছে এবং ক্ষতিগ্রস্ত হয়নি তা যাচাই করুন; 24V DC কন্ট্রোল সাপ্লাই উপস্থিত আছে এবং সহনশীলতার মধ্যে আছে তা নিশ্চিত করুন; অভ্যন্তরীণ কুলিং ফ্যান চলছে কিনা তা পরীক্ষা করুন; এবং ইনপুট ফিউজগুলি পরিদর্শন করুন। যদি এইগুলি সব ঠিক থাকে, তবে ত্রুটিটি অ্যামপ্লিফায়ারের অভ্যন্তরে হওয়ার সম্ভাবনা বেশি — ট্রানজিস্টর মডিউল, কন্ট্রোল বোর্ড বা পাওয়ার বোর্ড।
প্রশ্ন ৫: অভ্যন্তরীণ বোর্ডগুলি (A20B-2101-005x, A16B-3200-051x) কি আলাদাভাবে প্রতিস্থাপন করা যেতে পারে?
এই PCB গুলি স্ট্যান্ডার্ড চ্যানেলের মাধ্যমে স্বতন্ত্র খুচরা যন্ত্রাংশ হিসাবে উপলব্ধ নয়। একটি বোর্ড-লেভেল ত্রুটির জন্য, ব্যবহারিক বিকল্পগুলি হল FANUC-অভিজ্ঞ মেরামত সুবিধার দ্বারা সম্পূর্ণ ইউনিটের বিশেষজ্ঞ মেরামত, অথবা একটি সংস্কার করা A06B-6130-H004 এর জন্য বিনিময়। অভ্যন্তরীণ ট্রানজিস্টর মডিউল, ফিউজ এবং কুলিং ফ্যান আলাদাভাবে পরিষেবাযোগ্য এবং সবচেয়ে সাধারণ পরিধান-সম্পর্কিত ব্যর্থতাগুলি কভার করে।
